Elephant  |  SKU: D160-61127

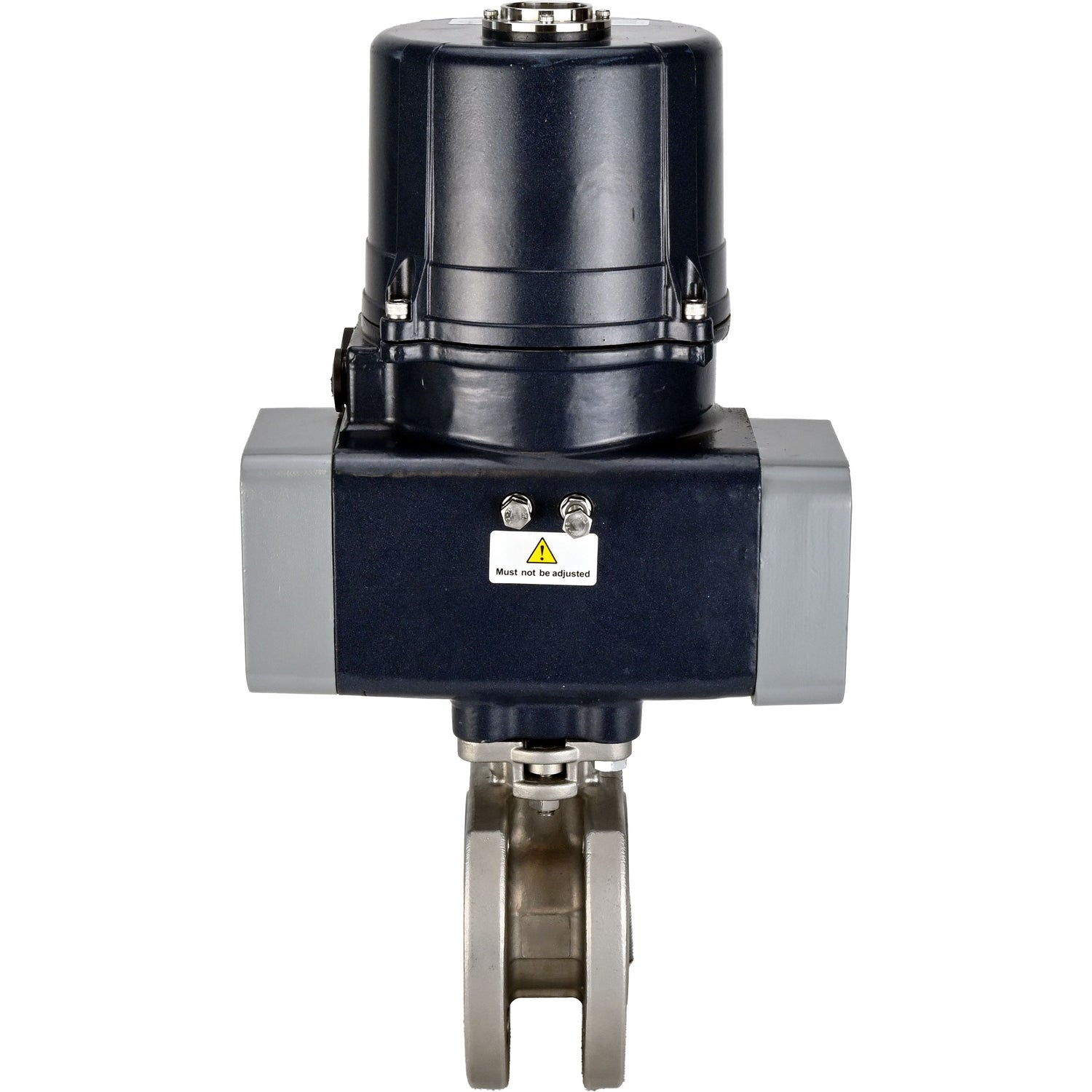

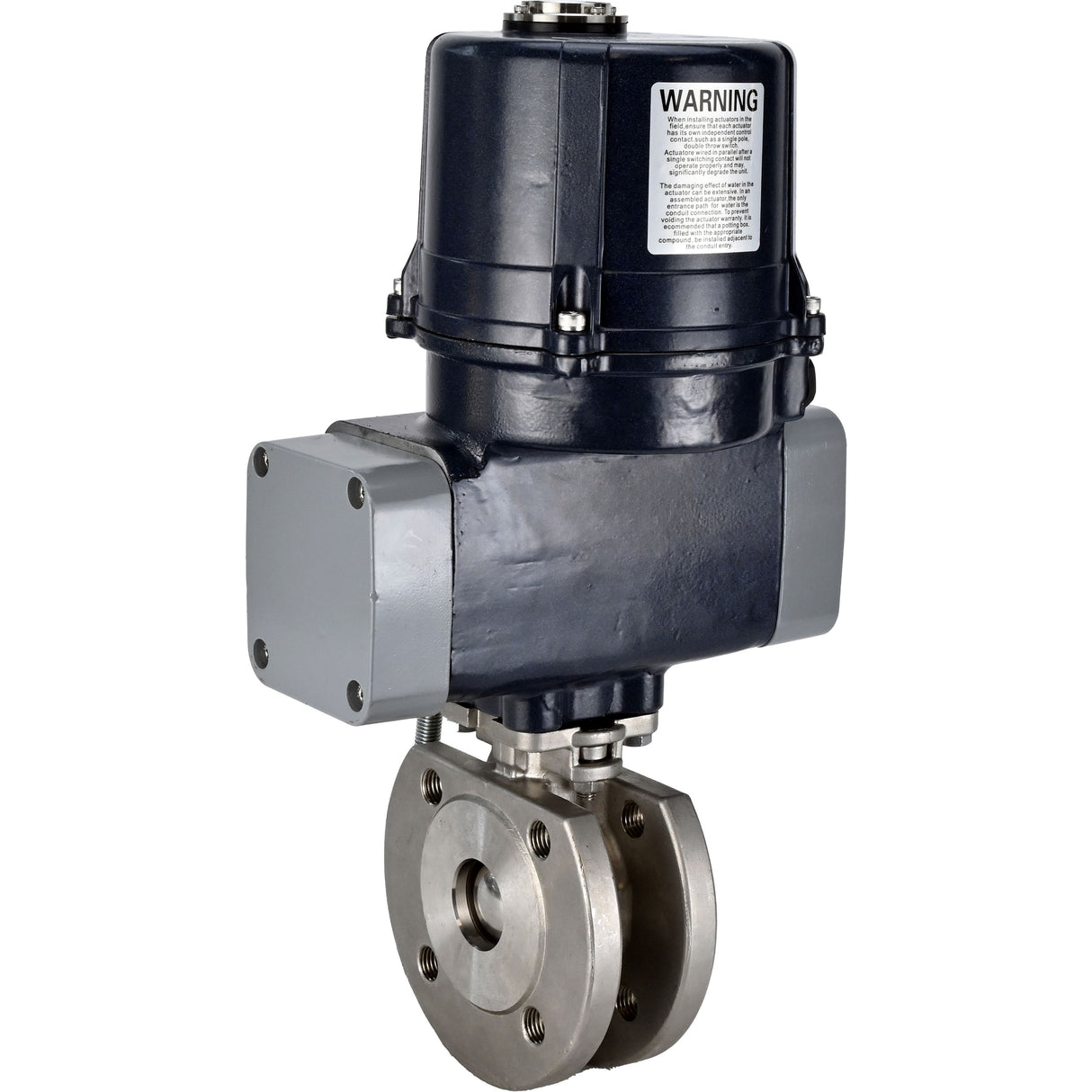

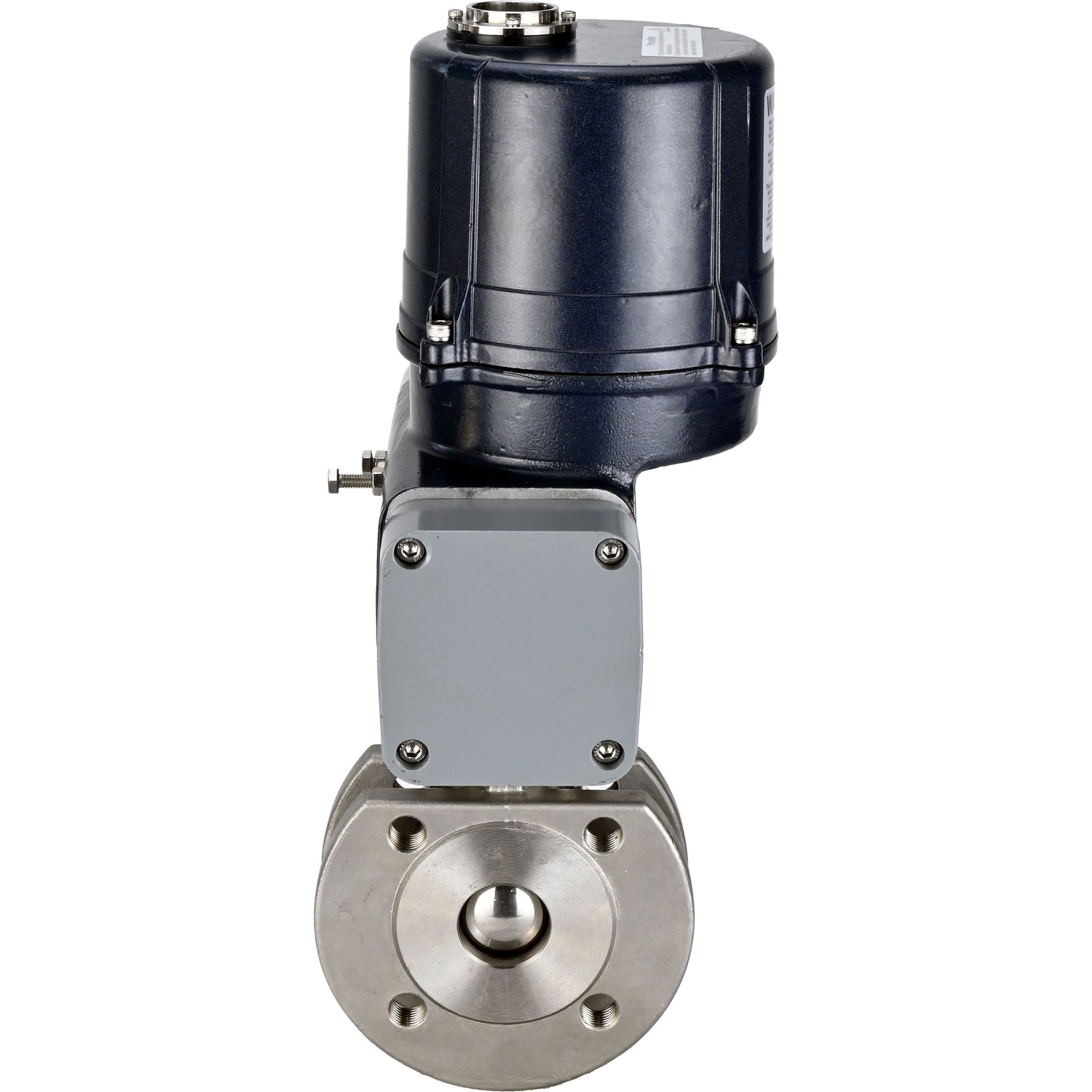

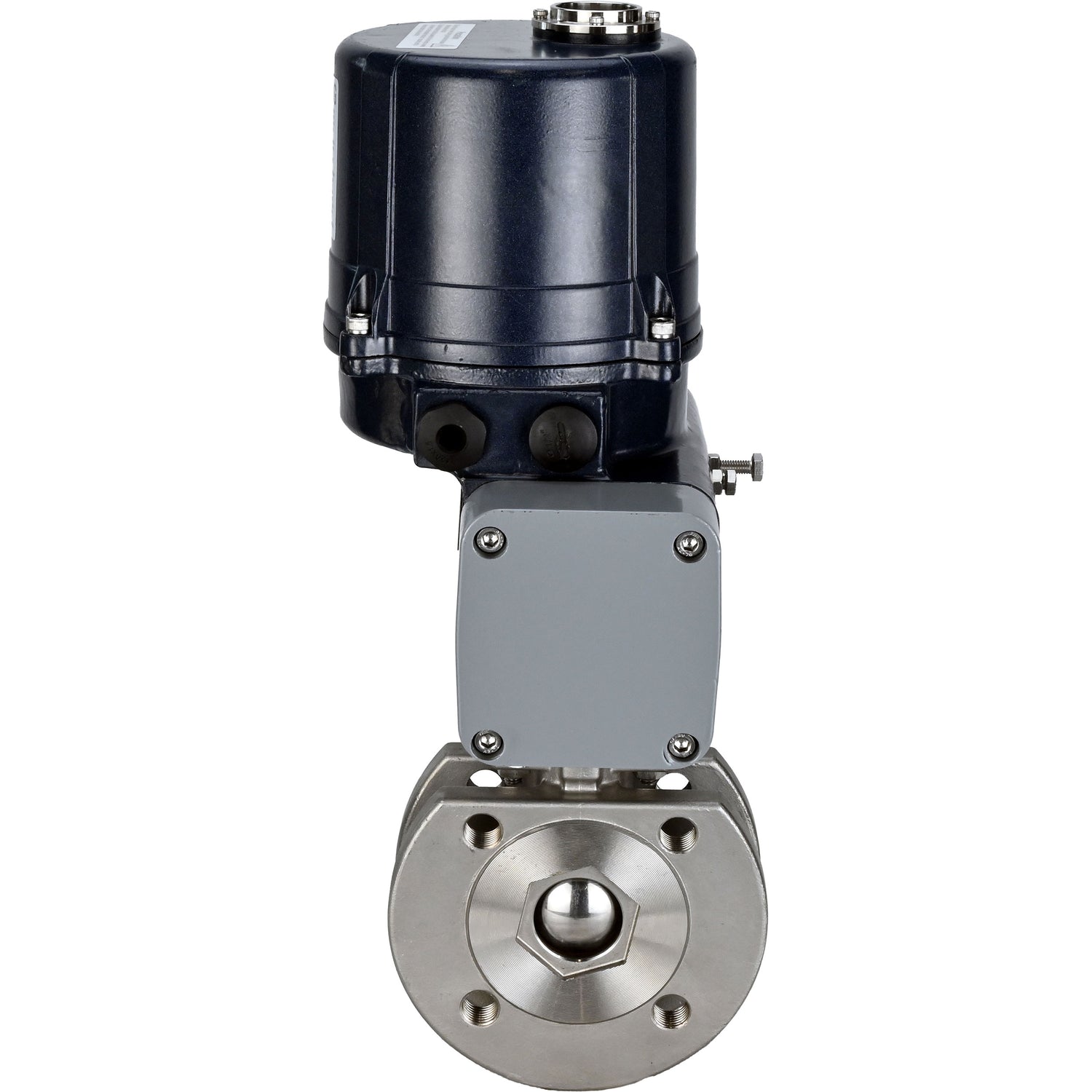

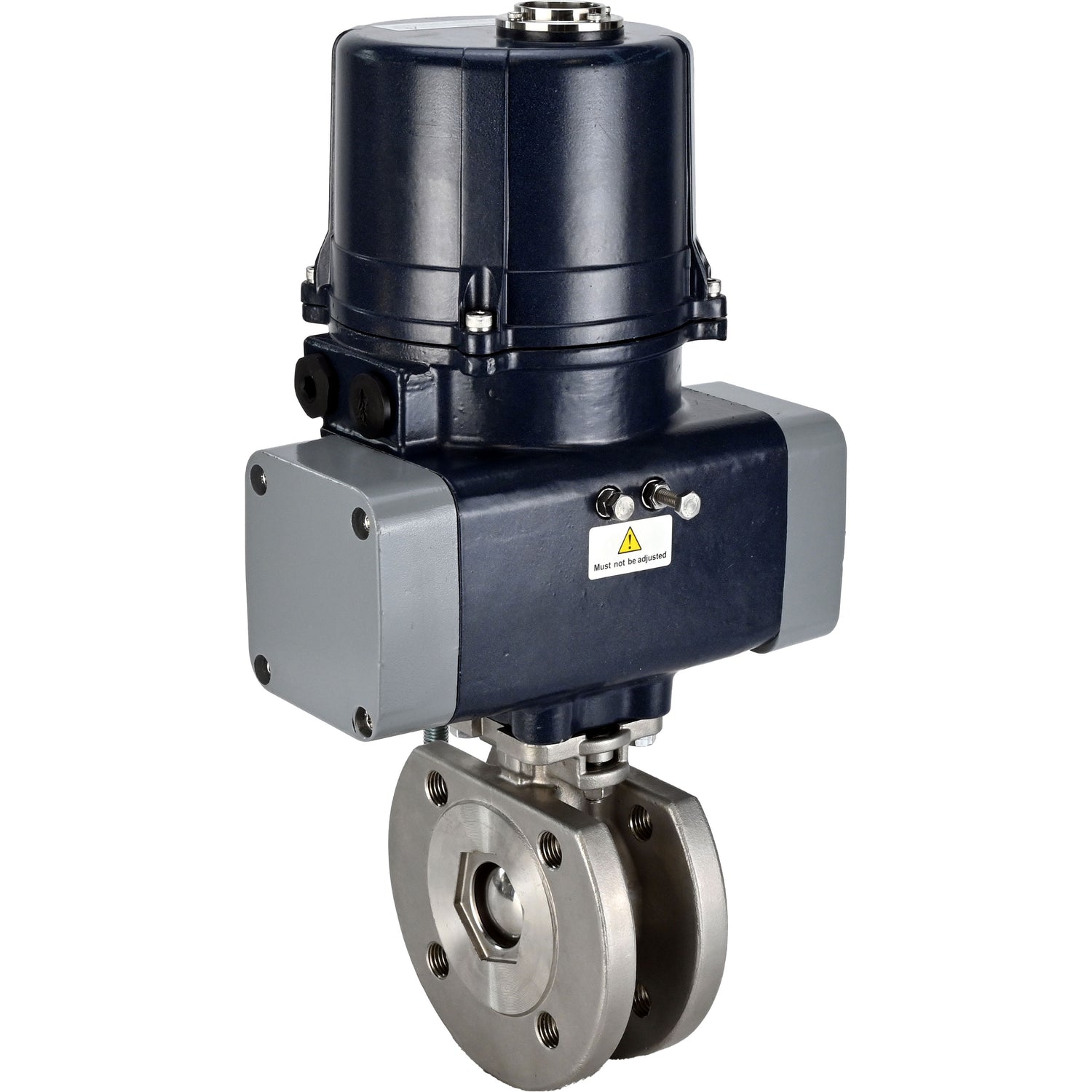

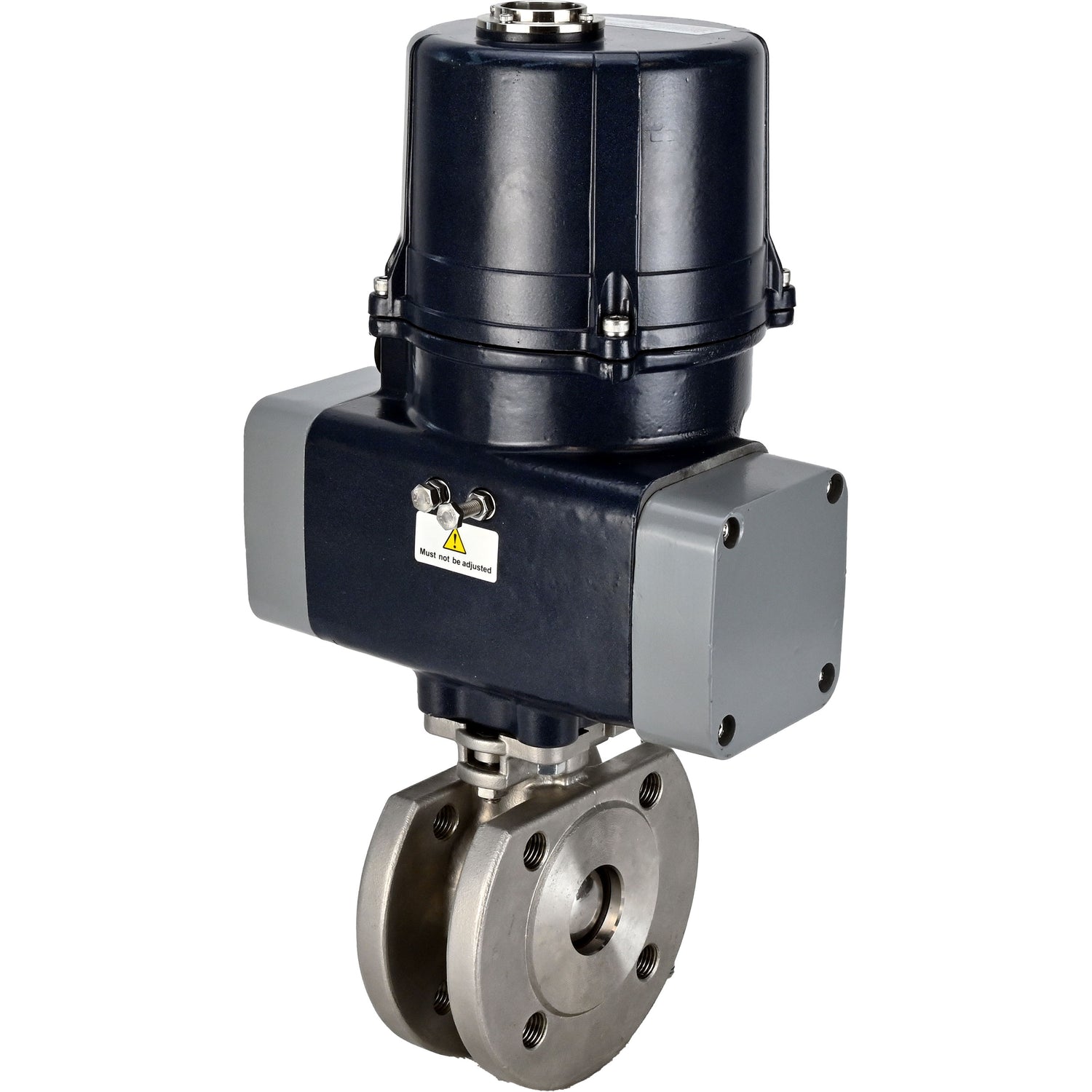

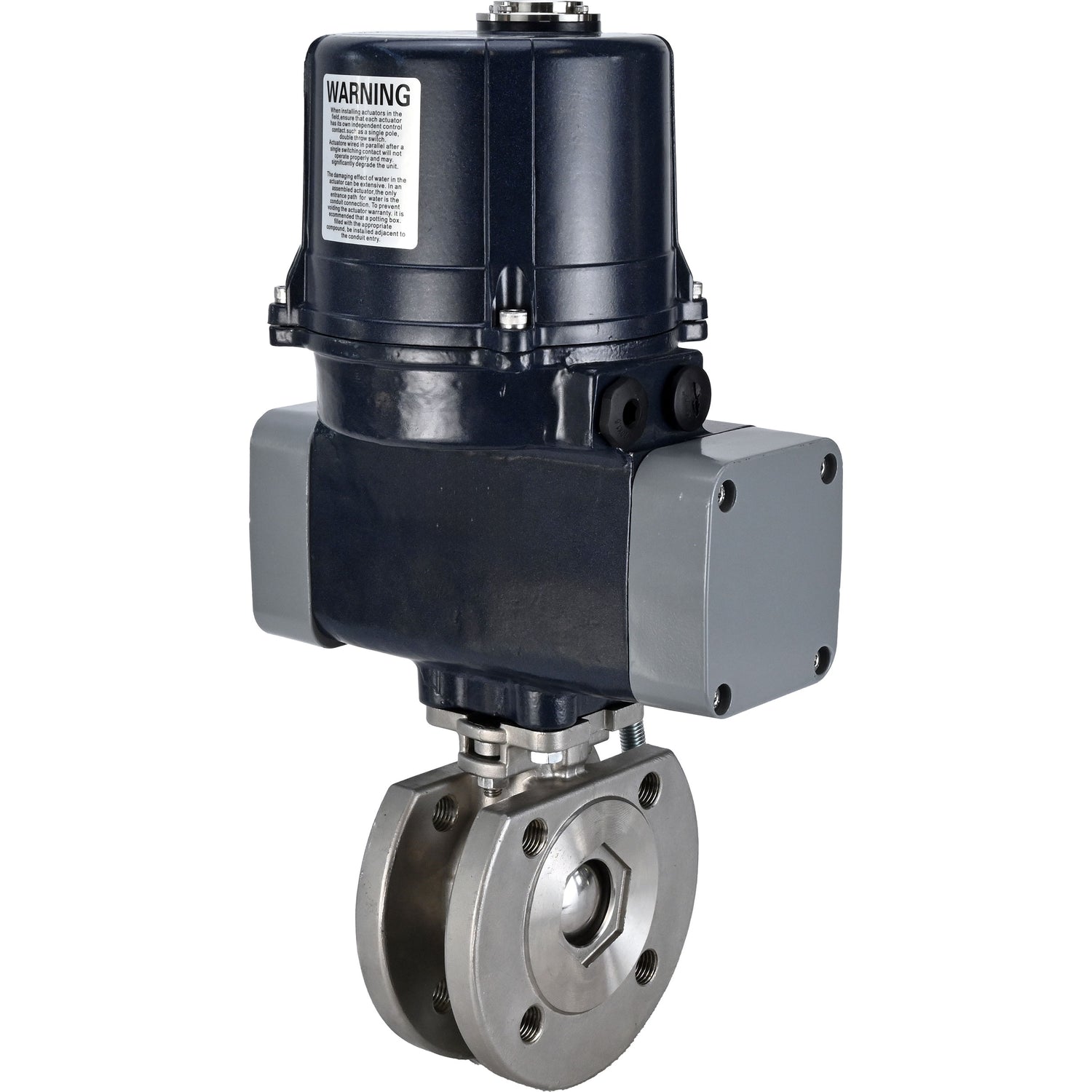

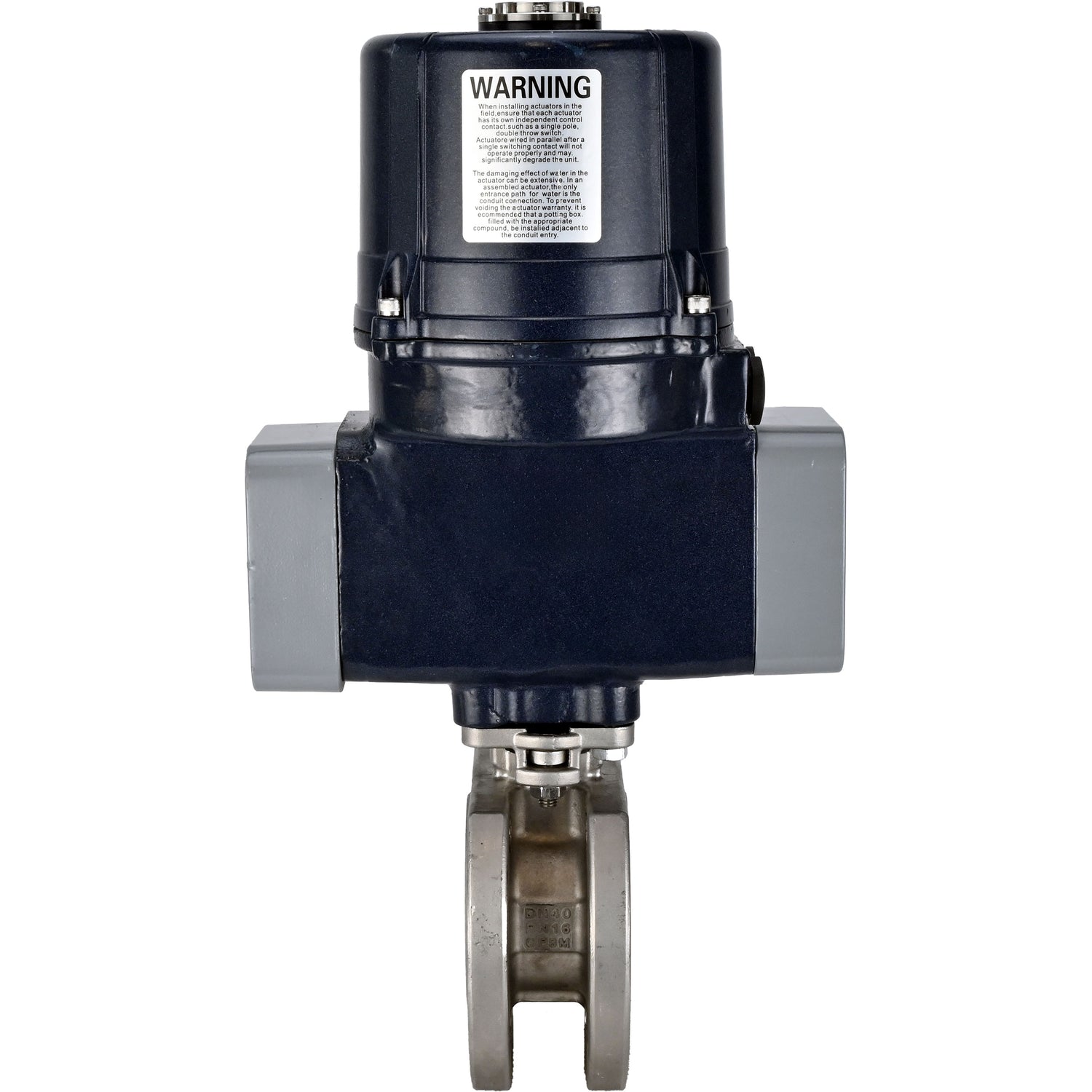

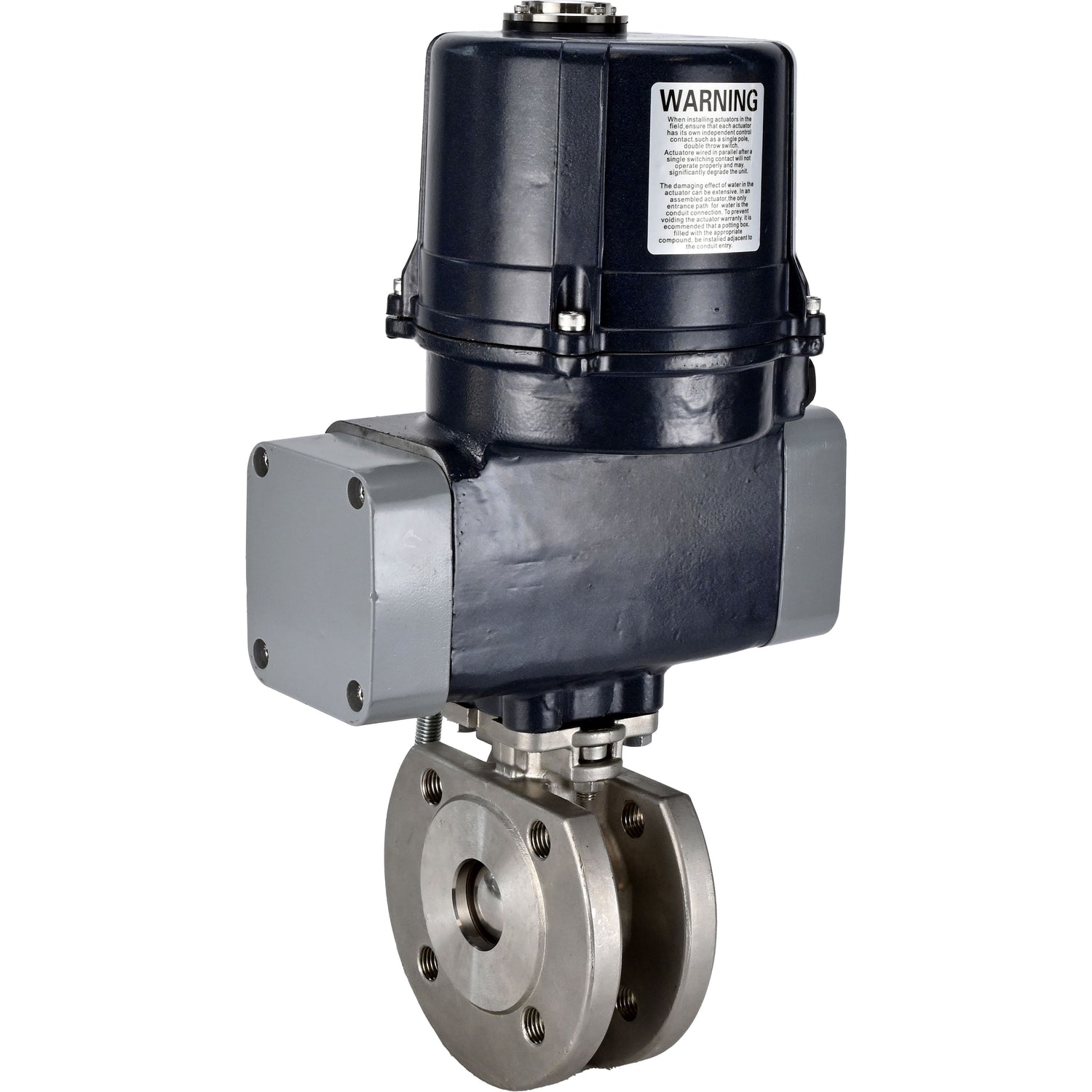

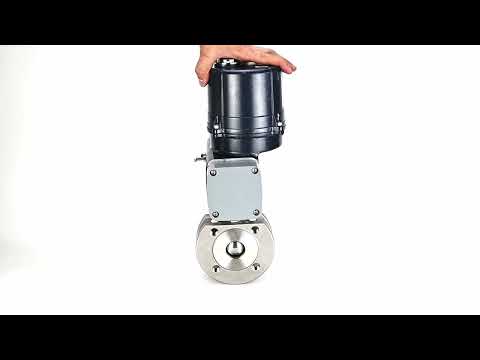

Kugelhähne Elephant BV3232P-FP-Fb-ISO-H Vollbohrung, Zwischenflansch, Gehäuse - SS316 Edelstahl, Dichtung - PTFE, mit elektrischem Viertelumdrehungsantrieb Elephant QTSA-N-EM-O0-220VAC

€3.067,10
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Das Kugelventil wird als Absperrventil in Heizungs-, Wasserversorgungs-, Dampf-, Brennstoff- und pneumatischen Systemen mit Druckluft und neutralen Gasen verwendet. Die Installation von Ventilen dieser Serie ist in Systemen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die gegenüber den Materialien des Ventils nicht aggressiv sind. Die Verwendung von Kugelventilen als Regelventile ist nicht erlaubt.

Elektrischer Stellantrieb mit Federrückstellung ist für die sichere Steuerung von Ventilen oder Klappen im Falle eines Stromausfalls ausgelegt. Sie werden in verschiedenen Industriezweigen eingesetzt. Funktionsprinzip: Dieser Stellantrieb ist im Kurzzeitbetrieb S2 mit einer Einschaltzeit von 20 Minuten anwendbar. Die Stellantriebe werden mit Wechselstrom 220V 50Hz 1 Phase versorgt. Wenn der Stellantrieb eingeschaltet ist, wird das Absperrventil in Bewegung gesetzt und die Feder wird zusammengedrückt. Wenn die Stromversorgung ausgeschaltet wird, wird die Feder entspannt, betätigt den Stellantrieb und sorgt für die Rückstellung des Ventilabsperrkörpers in die Ausgangsposition (voll geöffnet oder voll geschlossen).





Technische Merkmale von Kugelhähnen Elephant BV3232P-FP-Fb-ISO-H Vollbohrung, Zwischenflansch, Gehäuse - SS316 Edelstahl, Dichtung - PTFE, mit elektrischem Vierteldrehantrieb Elephant QTSA-N-EM-O0-220VAC

Name Wert
Nenn-Druck PN, bar 16
Verbindungstyp Wafer-Typ
Steuerungstyp Mit elektrischem Antrieb
Anwendung Wasserversorgung, Wärmeversorgung
Kugeldurchgang Vollbohrung
Betriebstemperatur des Mediums, °C von -50 bis 200
Verbindung Wafer-Typ
Kontrolle Elektrischer Antrieb 220V
Dichtheitsklasse A
Wasserausgabe NEIN
Ventiltyp Zweiwege
Medium Wasser, Dampf, Erdölprodukte, gasförmiges Medium
Ursprungsland China
Garantie, Jahre 1





Abmessungen und Maße von Kugelhähnen Elephant BV3232P-FP-Fb-ISO-H Vollbohrung, Zwischenflansch, Gehäuse - SS316 Edelstahl, Dichtung - PTFE, mit elektrischem Vierteldrehantrieb Elephant QTSA-N-EM-O0-220VAC

DN L, mm d, mm D2, mm A, mm
15 42 15 45 229
20 48 20 58 229
25 50 25 68 229
32 60 32 78 229
40 65 36 88 229
50 80 46 102 229
65 110 58 122 266
80 120 73 138 266
100 150 90 158 266

Skizze der Abmessungen und Maße von Kugelhähnen Elephant BV3232P-FP-Fb-ISO-H Vollbohrung, Zwischenflansch, Gehäuse - SS316 Edelstahl, Dichtung - PTFE, mit elektrischem Vierteldreh-Antrieb Elephant QTSA-N-EM-O0-220VAC





Tabelle der Teile und Materialien für Kugelhähne Elephant BV3232P-FP-Fb-ISO-H Vollbohrung, Zwischenflansch, Gehäuse - SS316 Edelstahl, Dichtung - PTFE, mit elektrischem Vierteldrehantrieb Elephant QTSA-N-EM-O0-220VAC

Nr. Teil Material
1 Nuss Edelstahl 304
2 Elektrischer Aktuatorgehäuse Aluminiumlegierung AL104
3 Elektrischer Stellantrieb Oberer Deckel Aluminiumlegierung ADC12
4 Sicherungsring Edelstahl 304
5 Anlaufscheibe Edelstahl 304
6 Stopfbuchsenscheibe Edelstahl 304
7 Drüse PTFE
8 Druckdichtung PTFE
9 Stängel Edelstahl 316
10 Ballhülle Edelstahl 316
11 Ball Edelstahl 316
12 Kugeldichtung PTFE
13 Dichtung PTFE
14 Kugelhahnkörper Edelstahl 316

Skizze der Teile und Materialien für Kugelhähne Elephant BV3232P-FP-Fb-ISO-H Vollbohrung, Zwischenflansch, Gehäuse - SS316 Edelstahl, Dichtung - PTFE, mit elektrischem Vierteldrehantrieb Elephant QTSA-N-EM-O0-220VAC





Technische Parameter der Vierteldrehungsantriebe Elephant QTSA-N-EM-O0-220VAC mit Federrückstellung, Quadrat 14x14-27x27, Drehmoment 30-300Nm

Name Wert
Typ des elektrischen Stellantriebs Vierteldrehung mit Feder-Rückstellung
Versorgungsspannung, V 220V
Drehwinkel, ° 90 ± 5
Mechanischer Anschlag Ja
Durchschnittliche Lebensdauer, Öffnungs-/Schließzyklen 100,000
Gehäuseschutzart, IP 67
Explosionsschutz NEIN
Umgebungstemperatur, °C -25°C bis +65°C
Herstellungsland China





Abmessungen und Maße von elektrischen Vierteldreh-Antrieben Elephant QTSA-N-EM-O0-220VAC mit Federrückstellung, quadratisch 14x14-27x27, Drehmoment 30-300Nm

Modell A B C D E H
QTSA-N-003EM-O0-220VAC 229 303 162 145 75 17
QTSA-N-007EM-O0-220VAC 266 380 199 177 96 19

Skizze der Abmessungen und Maße von Vierteldrehungsantrieben Elephant QTSA-N-EM-O0-220VAC mit Federrückstellung, quadratisch 14x14-27x27, Drehmoment 30-300Nm





Teile- und Materialtabelle für Vierteldrehungsantriebe Elephant QTSA-N-EM-O0-220VAC mit Federrückstellung, quadratisch 14x14-27x27, Drehmoment 30-300Nm

Nr. Teilename Material
1 Obere Abdeckung Aluminiumlegierung ADC12
2 Gehäuse Aluminiumlegierung AL104
3 Seitenabdeckung Aluminiumlegierung ADC12
4 Kabelverschraubung Nylon
5 Rückholfedern Federstahl
6 Kolben Aluminiumlegierung ADC12
7 Trennblock Kohlenstoffstahl 45
8 Antriebsmechanismus Legierter Stahl 40Cr
9 Sichtfenster Gehärtetes Glas
10 Kabelverschraubung (feuerfest) Feuerfestes Nylon
11 Heizung Keramik
12 Elektromotor Integrierte Montage
13 Einstellnocke Aluminiumlegierung ADC12
14 Grenz-Mikroschalter Integrierte Montage
15 Montageplatte Kohlenstoffstahl Q235
16 Abtriebswelle Kohlenstoffstahl 45
17 Lager Edelstahl
18 Positionsanzeige Nylon
19 Kondensator Verbundwerkstoff
20 Klemmenblock Integrierte Montage

Skizze der Teile und Materialien von Vierteldrehungsantrieben Elephant QTSA-N-EM-O0-220VAC mit Federrückstellung, quadratisch 14x14-27x27, Drehmoment 30-300Nm

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Edelstahl AISI 316
  • Maximal zulässige Temperatur
    200 °C
  • Verbindungstyp
    Kompaktflansch
  • Betriebsumgebung
    Wasser, Dampf, Erdölprodukte, Gasförmiges Medium
  • Anwendungen
    Wasserversorgung, Wärmeversorgung
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    PTFE / PTFE / PTFE / Teflon
  • Disc material
    Edelstahl 316

Bewertungen (0)

Dokumentation
nullBall valve ELEPHANT BV3232P-FP-Fb-ISO-H DN15-100 16 bar
nullElectric quarter-turn actuator ELEPHANT QTSA-N-xEM-O0-220VAC spring return
