Elephant | SKU: D150-01296

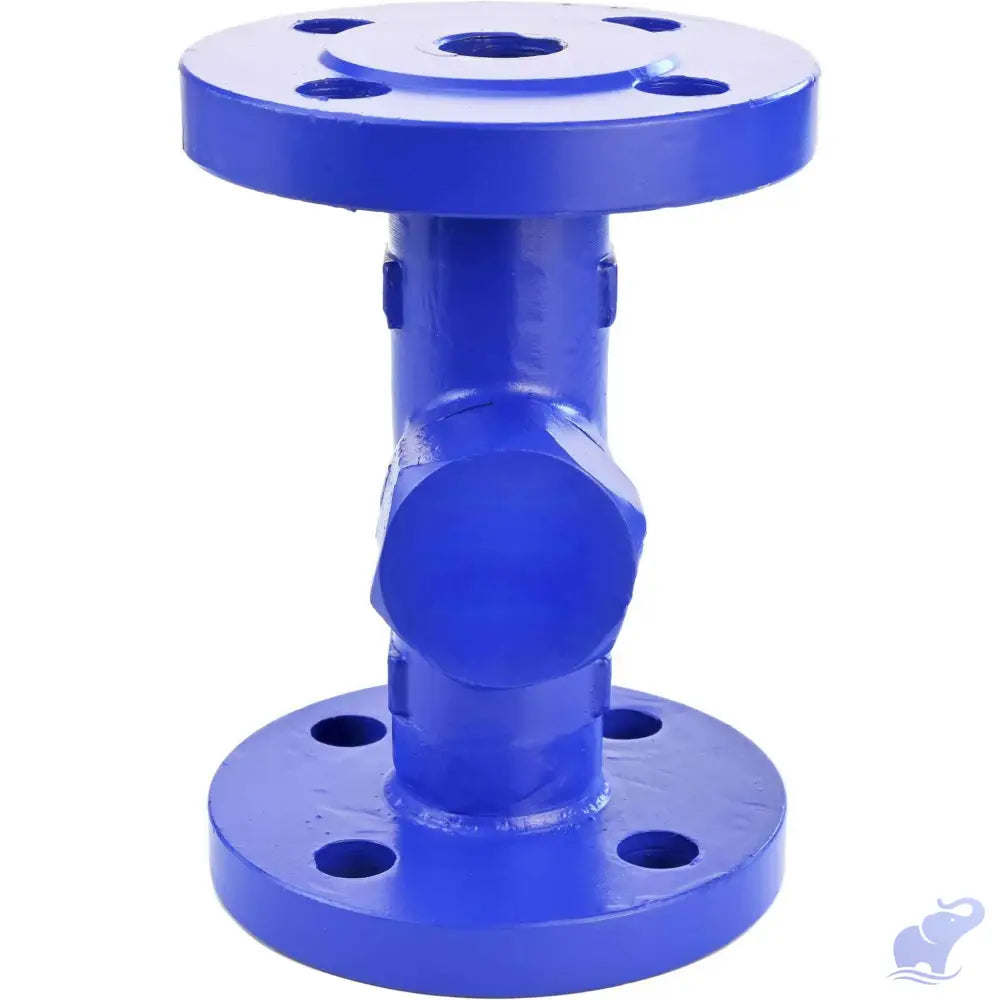

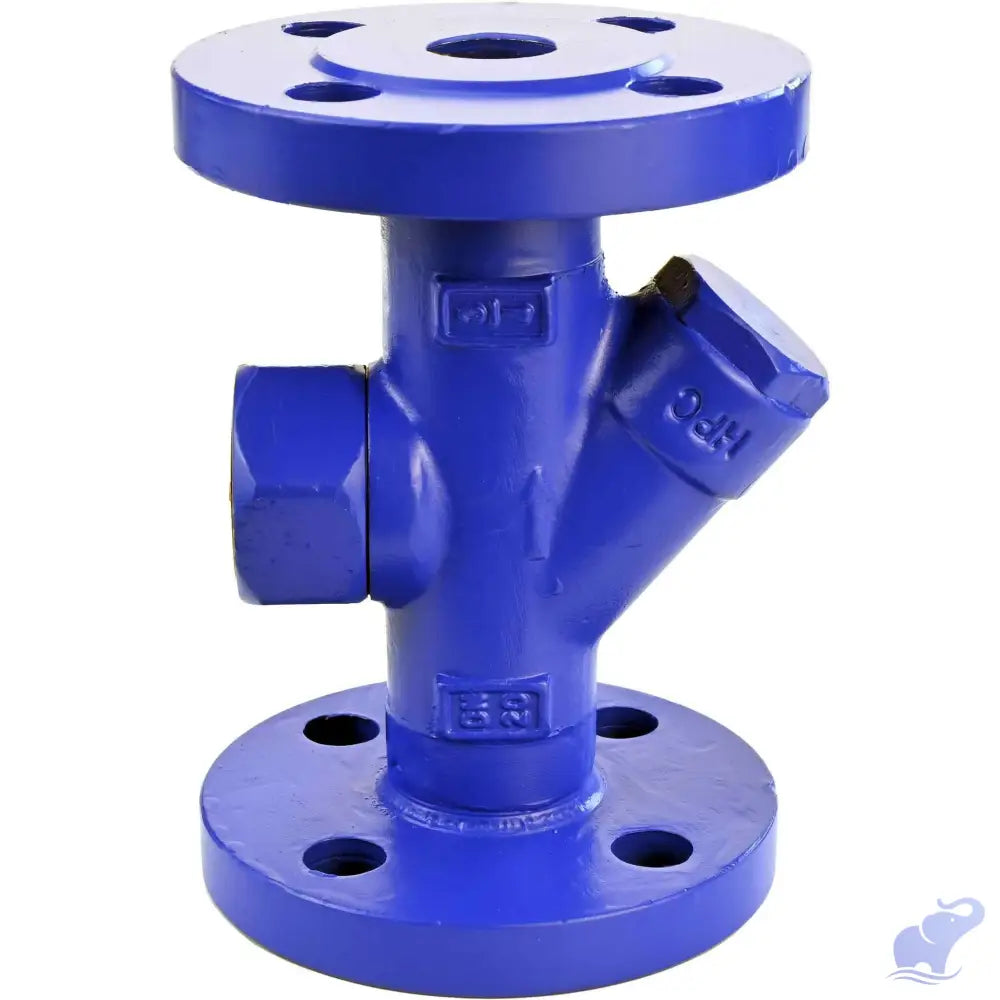

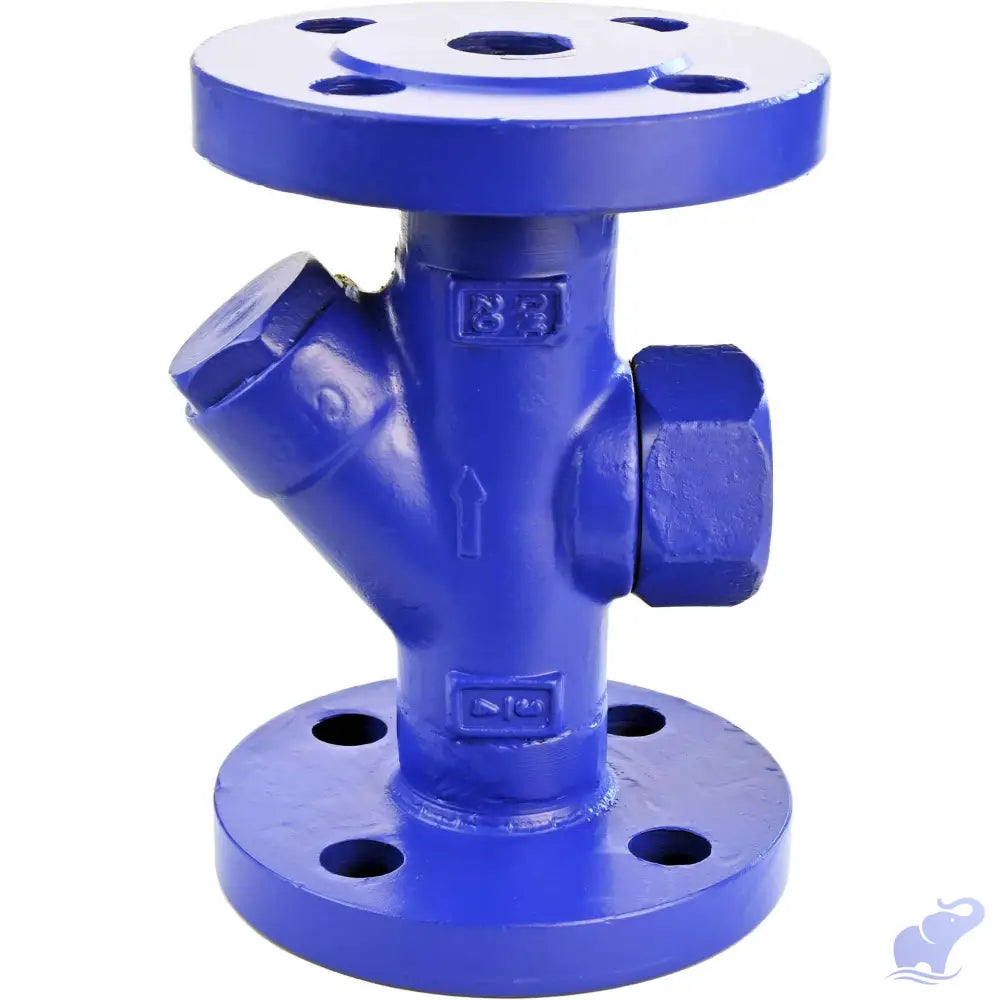

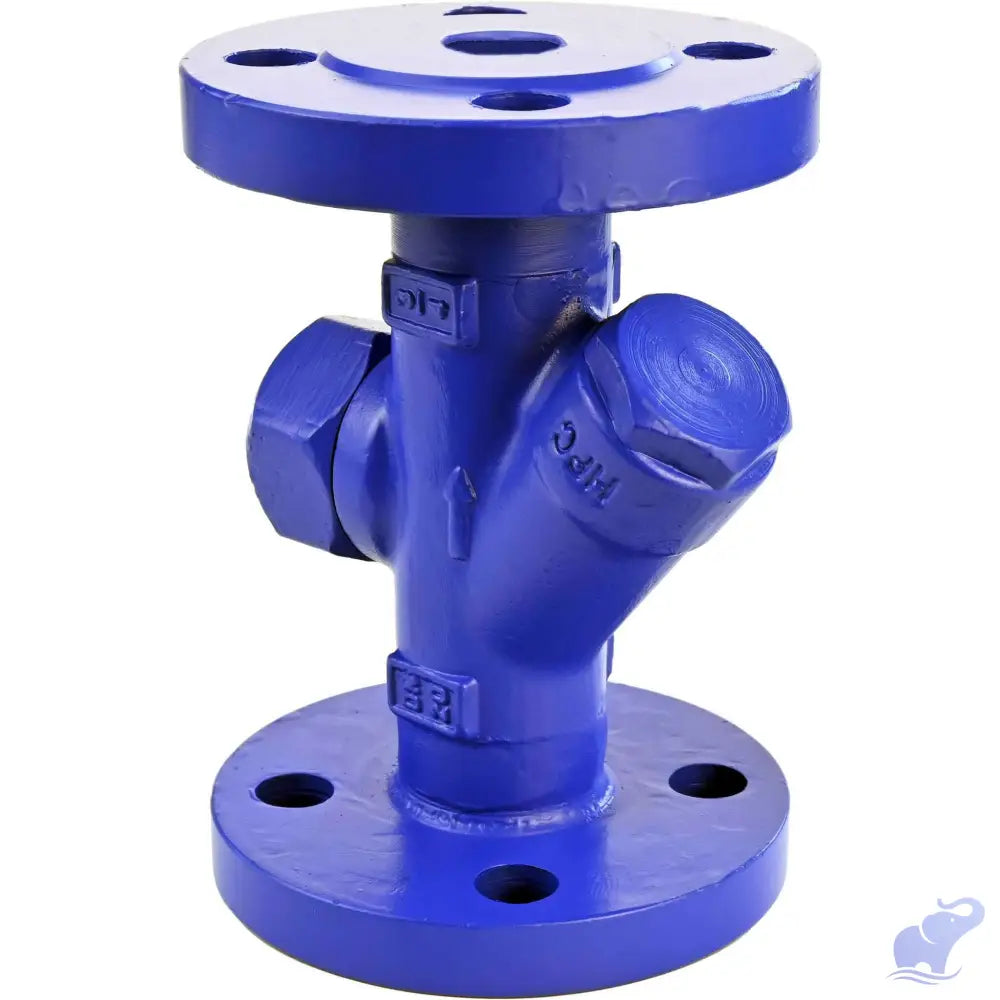

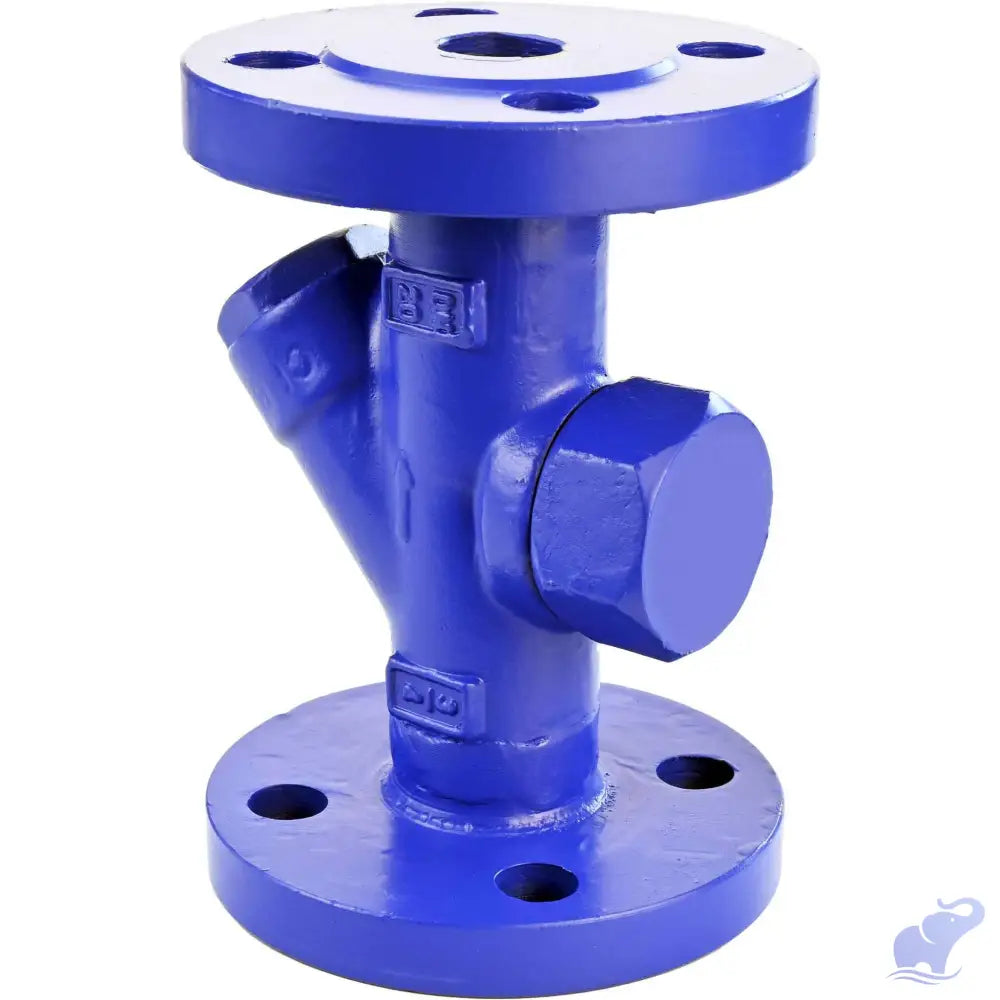

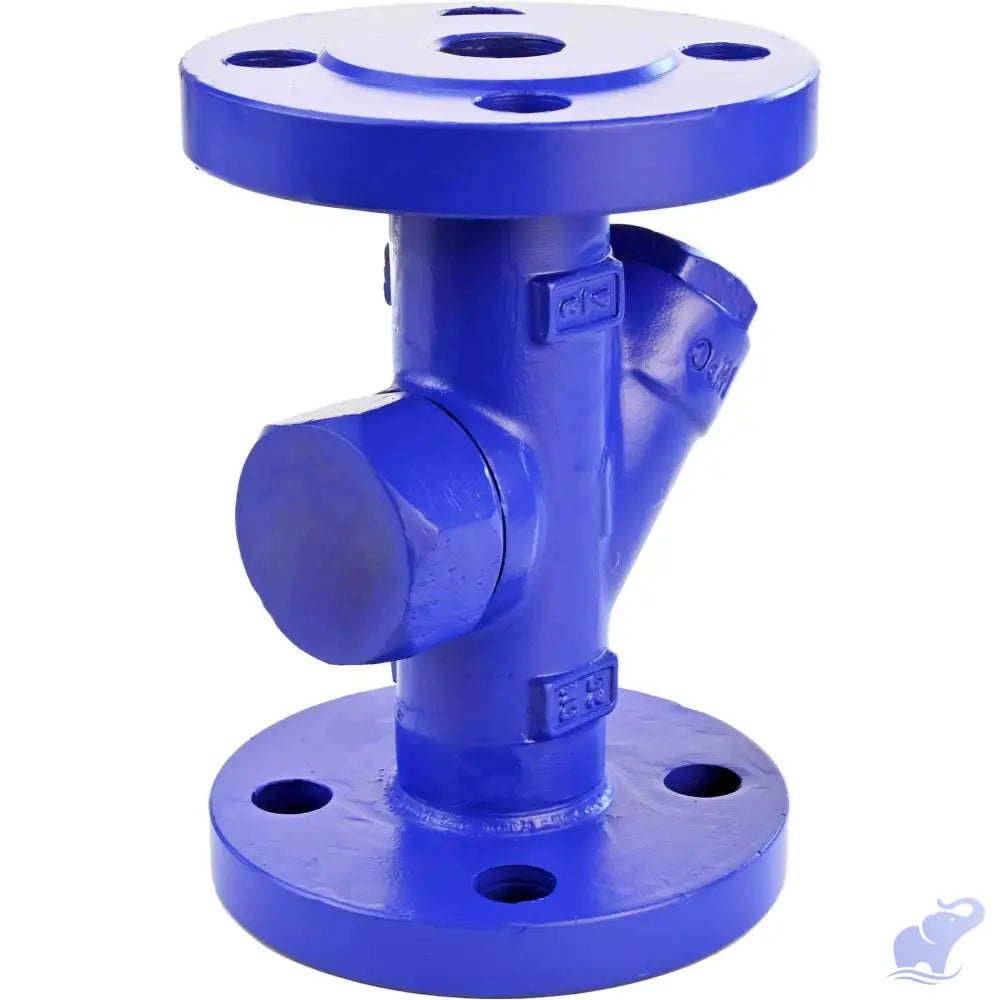

Thermodynamischer Dampfabscheider Elephant KSTF PN40 Gehäusematerial - Edelstahl, mit Flansch, mit Filter

€174,59

inkl. MwSt. Versand wird beim Checkout berechnet.

Anschlussgröße

Druck

Produktvarianten

Thermodynamischer Dampfabscheider Elephant KSTF PN40 Gehäusematerial - Edelstahl, mit Flansch, mit Filter - DN15 / 40 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Dampfabscheider ist so konzipiert, dass Kondensat, Luft und andere nicht kondensierbare Gase aus dem Dampfsystem freigesetzt werden, sowie um Dampf zurückzuhalten, bis er vollständig kondensiert ist. Das Funktionsprinzip basiert auf dem Unterschied der Geschwindigkeiten von Dampf und Kondensat. Wenn Kondensat durchströmt, steigt aufgrund der niedrigen Geschwindigkeit die Scheibe und lässt das Kondensat passieren. Wenn Dampf in den thermodynamischen Kondensatableiter eintritt, erhöht sich die Geschwindigkeit, was zu einem Abfall des statischen Drucks führt, und die Scheibe senkt sich auf den Sitz. Der Dampf über der Scheibe hält aufgrund der größeren Kontaktfläche die Scheibe in der geschlossenen Position. Wenn der Dampf kondensiert, sinkt der Druck über der Scheibe, und die Scheibe beginnt wieder zu steigen und lässt Kondensat passieren.

Abmessungen der thermodynamischen Kondensatableiter Elephant KSTF PN40 Gehäusematerial - Edelstahl, mit Flansch, mit Filter

DN	L	H	H1	D	D1	D	F	B	N – Ød	Gewicht, kg
15	150	93	53	95	65	45	2	14	4 – Ø14	2,4
20	150	105	60	105	75	58	2	16	4 – Ø14	3,0
25	160	115	67	115	85	68	2	16	4 – Ø14	3,5
32	230	147	77	140	100	78	2	18	4 – Ø18	4,2
40	230	147	77	150	110	88	2	18	4 – Ø18	6,0
50	230	165	89	165	125	102	2	18	4 – Ø18	8,3

Maßskizze von thermodynamischen Kondensatfallen Elephant KSTF PN40 Gehäusematerial - Edelstahl, mit Flansch, mit Filter

Materialangabe der thermodynamischen Kondensatableiter Elephant KSTF PN40 Gehäusematerial - Edelstahl, mit Flansch, mit Filter

Nr.	Name	Material
1	Fall	Stahl EN-1.0619 (20L)
2	Versiegelung	PTFE
3	Filter	Edelstahl AISI 304
4	Stecker	Stahl EN-1.0619 (20L)
5	Versiegelung	PTFE
6	Scheibe	Edelstahl AISI 304
7	Abdeckung	Stahl EN-1.0619 (20L)
8	Flansch	Stahl A105

Materialskizze von thermodynamischen Kondensatableitern Elephant KSTF PN40 Gehäusematerial - Edelstahl, mit Flansch, mit Filter

Spezifikation

Körpermaterial

Kohlenstoffstahl
Maximal zulässige Temperatur

350 °C
Verbindungstyp

Flansch
Betriebsumgebung

Wasser, Luft, Flüssiges Medium
Anwendungen

Heizsysteme, Bewässerungssysteme, Lüftungssysteme
Nenndruck

40 bar
Typ der Dichtung

PTFE

Bewertungen (0)

Dokumentation

Thermodynamic condensate drain ELEPHANT STT2131M-F DN15-50 40 bar

Zahlung & Sicherheit

Zahlungsmethoden

Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

Verfügbare Varianten

SKU	Anschlussgröße	Druck	Preis	Verfügbarkeit	Anzahl
D150-01296	DN15	40 bar	€174,59	0 Auf Lager	Qty
D150-01297	DN20	40 bar	€187,22	Ausverkauft	Qty
D150-01298	DN25	40 bar	€214,88	Ausverkauft	Qty
D150-01299	DN32	40 bar	€322,33	Ausverkauft	Qty
D150-01300	DN40	40 bar	€369,34	Ausverkauft	Qty
D150-01301	DN50	40 bar	€436,49	Ausverkauft	Qty
