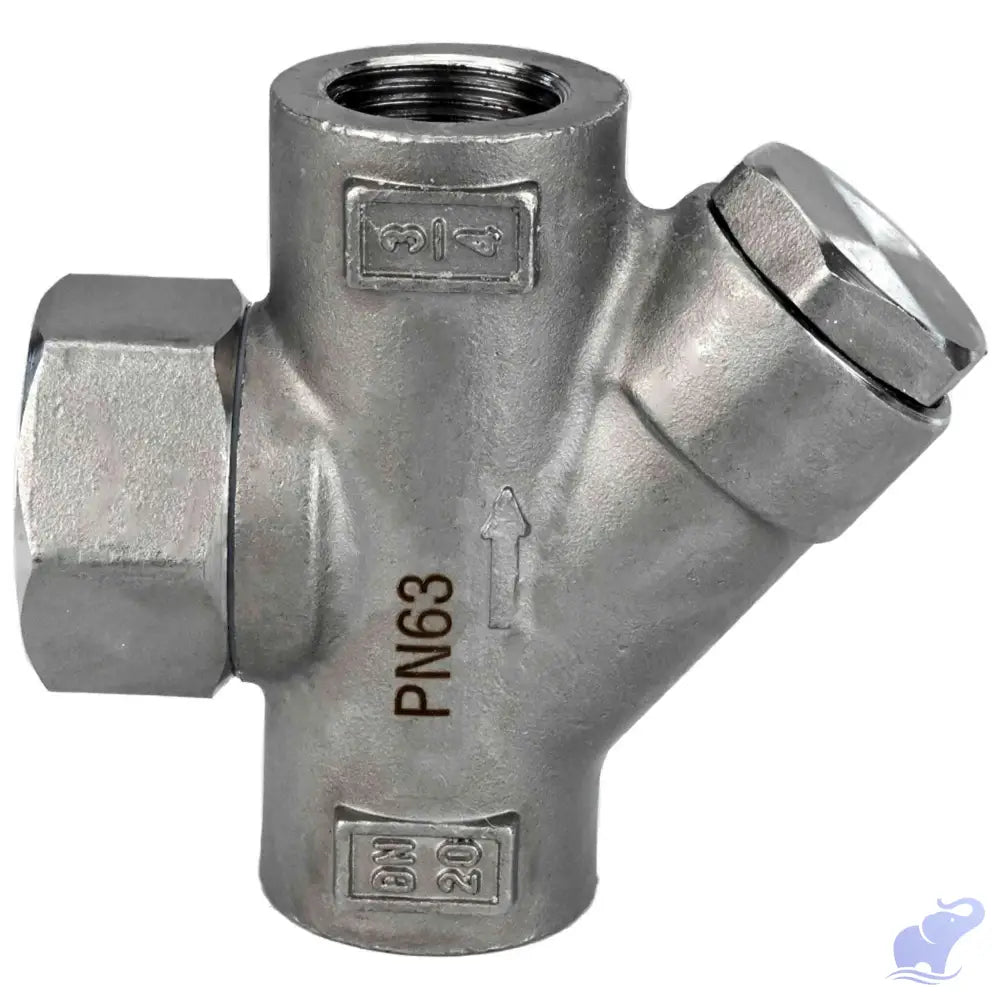

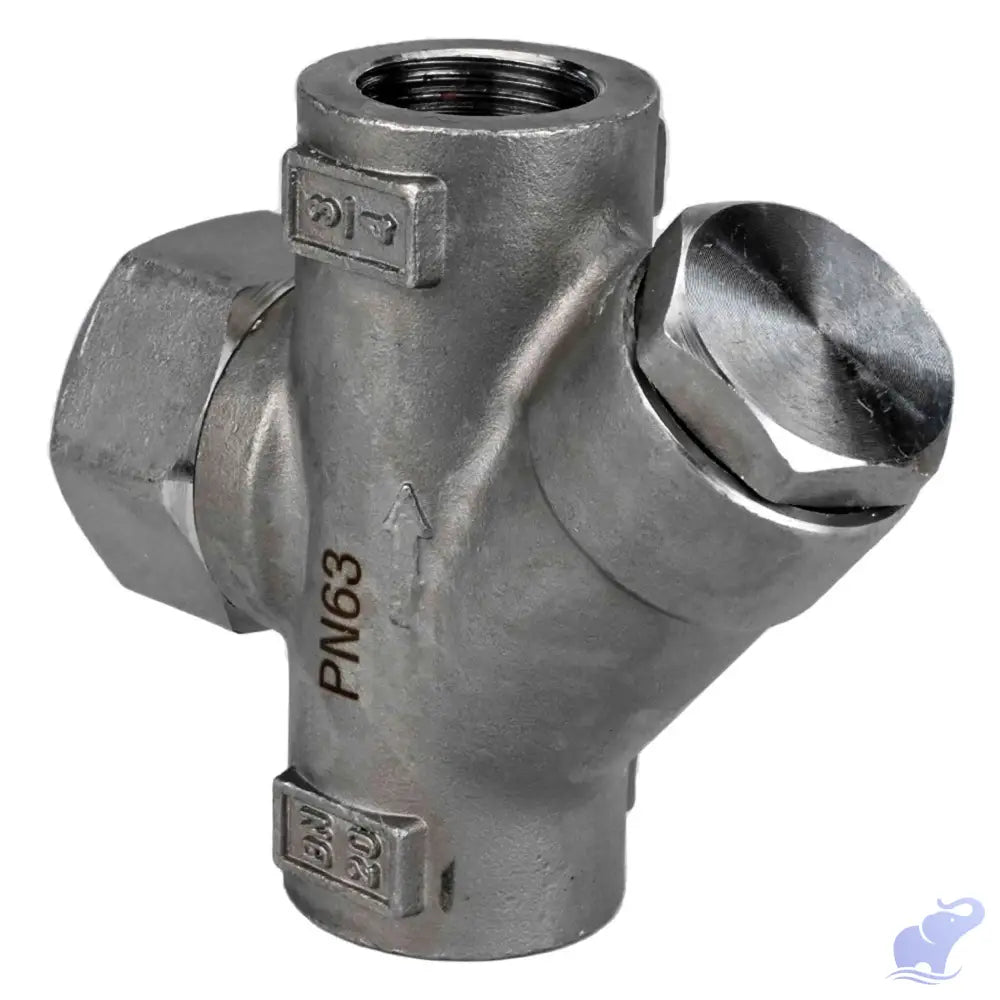

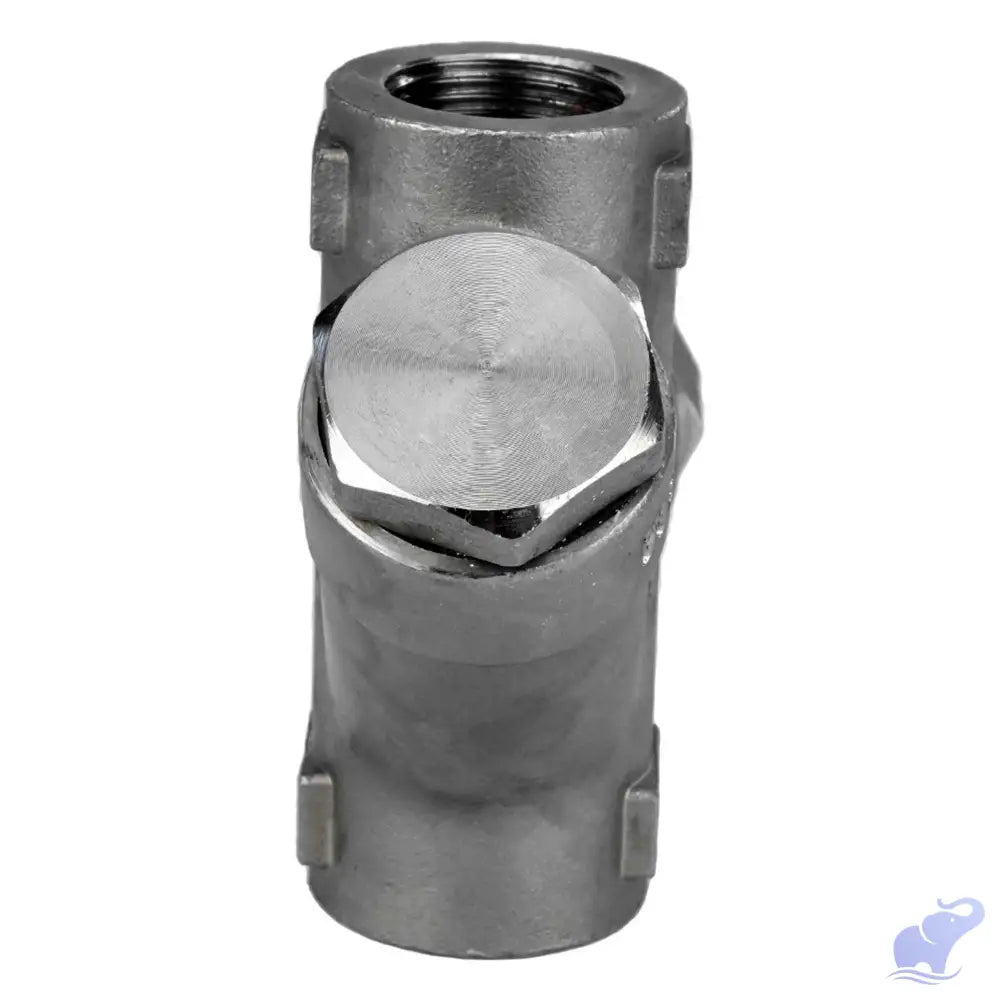

Thermodynamischer Dampfabscheider Elephant ST3232M-T PSI914 Gehäusematerial - Edelstahl, mit Gewinde, mit Filter

Dampfabscheider ist so konzipiert, dass Kondensat, Luft und andere nicht kondensierbare Gase aus dem Dampfsystem freigesetzt werden, sowie um Dampf zurückzuhalten, bis er vollständig kondensiert ist. Das Funktionsprinzip basiert auf dem Unterschied der Geschwindigkeiten von Dampf und Kondensat. Wenn Kondensat durchströmt, steigt aufgrund der niedrigen Geschwindigkeit die Scheibe und lässt das Kondensat passieren. Wenn Dampf in den thermodynamischen Kondensatableiter eintritt, erhöht sich die Geschwindigkeit, was zu einem Abfall des statischen Drucks führt, und die Scheibe senkt sich auf den Sitz. Der Dampf über der Scheibe hält aufgrund der größeren Kontaktfläche die Scheibe in der geschlossenen Position. Wenn der Dampf kondensiert, sinkt der Druck über der Scheibe, und die Scheibe beginnt wieder zu steigen und lässt Kondensat passieren.

Gesamt- und Einbaudimensionen des Kondensatableiters Elephant ST3232M-T PSI914 Gehäusematerial - Edelstahl, mit Gewinde, mit Filter

Skizze des Kondensatabscheiders Elephant ST3232M-T PSI914 Gehäusematerial - Edelstahl, mit Gewinde, mit Filter

Teile- und Materialtabelle für Kondensatfallen Elephant ST3232M-T PSI914 Gehäusematerial - Edelstahl, mit Gewinde, mit Filter

Skizze der Kondensatfallen-Teile und Materialien Elephant ST3232M-T PSI914 Gehäusematerial - Edelstahl, mit Gewinde, mit Filter
