Elephant  |  SKU: D150-01311

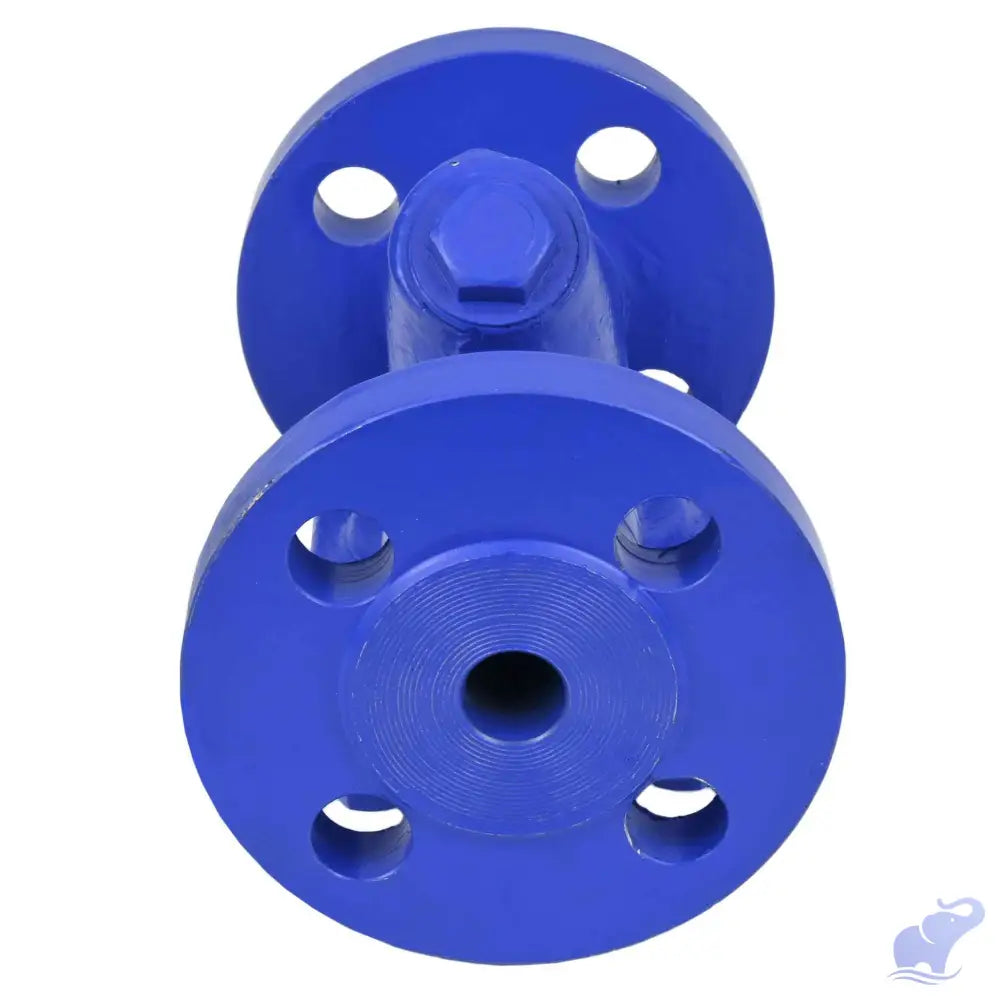

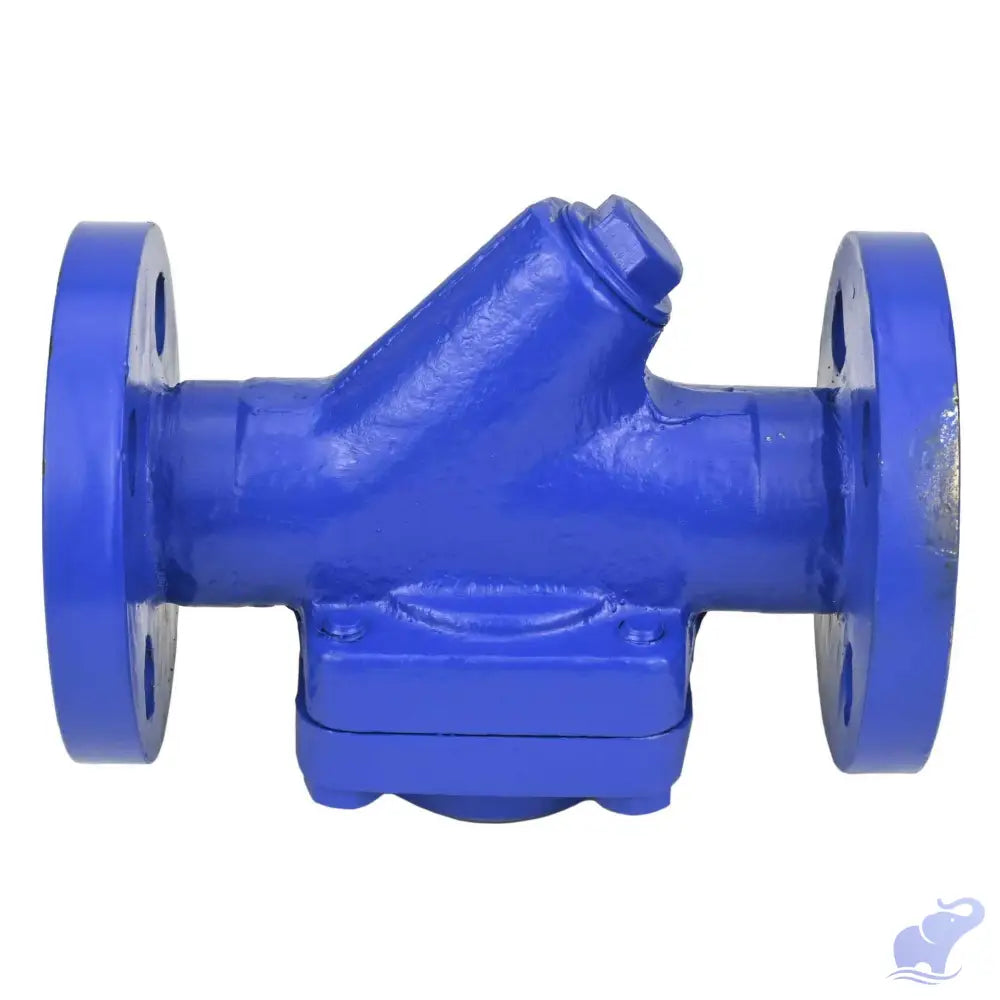

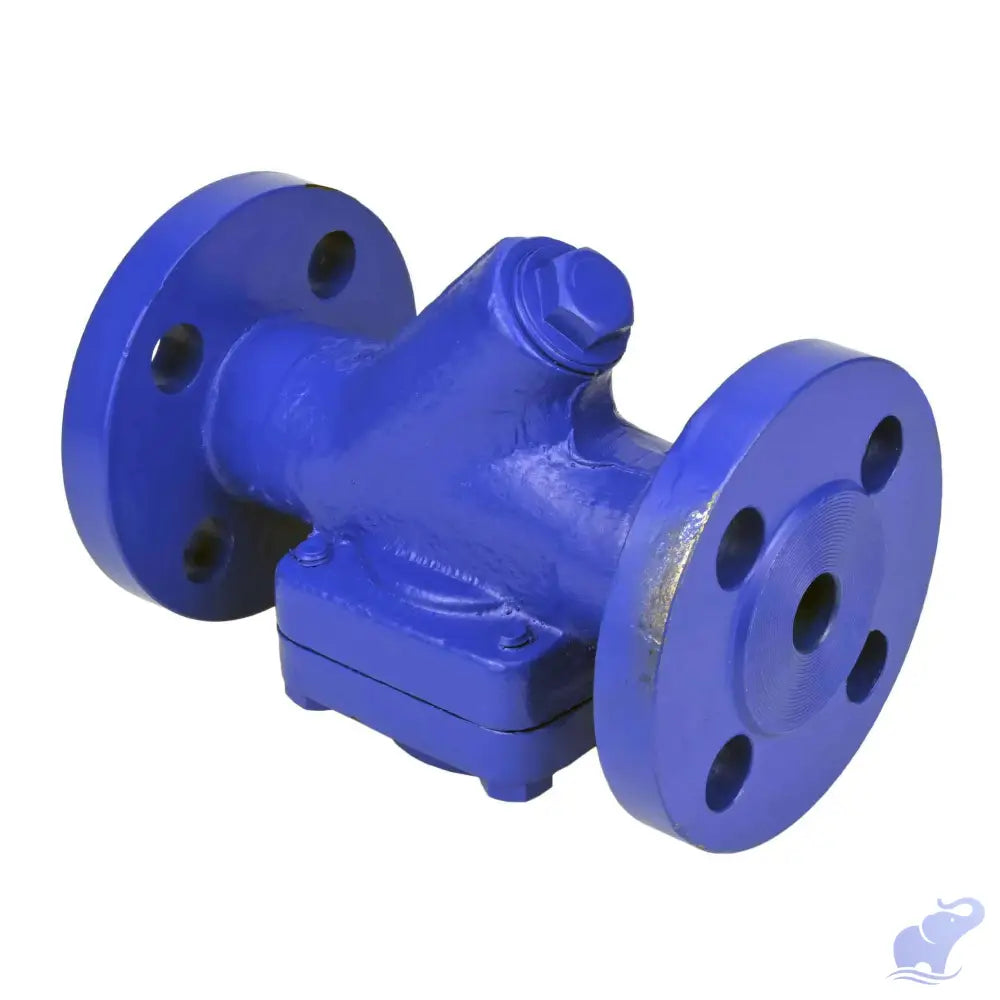

Steam Trap Elephant STS2131P-F Gehäusematerial - niedriglegierter Stahl A105, Dichtung - PTFE, thermostatisch, mit Flansch, mit Filter

€311,76
inkl. MwSt. Versand wird beim Checkout berechnet.

Steam Trap Elephant STS2131P-F Gehäusematerial - niedriglegierter Stahl A105, Dichtung - PTFE, thermostatisch, mit Flansch, mit Filter - DN15 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Ein Dampffallenventil ist dafür ausgelegt, Kondensat, Luft und andere nicht kondensierbare Gase aus einem Dampfsystem abzuführen, während der Dampf zurückgehalten wird, bis er vollständig kondensiert ist. Das Funktionsprinzip basiert auf dem Temperaturunterschied zwischen Dampf und Kondensat. Temperaturänderungen bewirken, dass die Flüssigkeit in einer mit dem Auslassventil verbundenen Kapsel verdampft/kondensiert, wodurch nicht kondensierbare Gase und Dampf unterhalb der Sättigungstemperatur abgeführt werden können.





Gesamt- und Einbaumaße der thermostatischen Dampfabscheider Elephant STS2131P-F

Modell

D

d1

D2

L

H1

H2

F

B

n – Ød

Gewicht, kg

DN15

95

65

45

150 ± 1,0

51

61

2

14

4 – Ø16

4.8

DN20

105

75

55

150 ± 1,0

51

61

2

16

4 – Ø16

5.0

DN25

115

85

65

160 ± 1,0

51

61

2

16

4 – Ø16

5.5

Maßskizze von thermostatischen Dampfabscheidern Elephant STS2131P-F





Maßskizze von thermostatischen Dampfabscheidern Elephant STS2131P-F

Nr.

Teilename

Material

1

Fall

Stahl A105

2

Sattel

Stahl 2Cr13

3

Dichtung

Messing

4

Dichtung

PTFE

5

Membrankapsel

Speziallegierung

6

Abdeckung

Stahl A105

7

Ventil

Edelstahl SS304

8

Bolzen

Stahl 35CrMoA

9

Ablassschraube

Stahl A105

10

Dichtung

Messing

11

Filter

Edelstahl SS304

Materialskizze von thermostatischen Dampfabscheidern Elephant STS2131P-F





Durchflusskapazität kg/h von thermostatischen Dampfventilen Elephant STS2131P-F

DN

Druckabfall, bar

1

2

4

6

8

10

16

15-25

95

150

190

240

270

290

340







Spezifikation
  • Körpermaterial
    Kohlenstoffstahl
  • Maximal zulässige Temperatur
    250 °C
  • Verbindungstyp
    Flansch
  • Betriebsumgebung
    Wasserdampf
  • Anwendungen
    Heizsysteme
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    PTFE

Bewertungen (0)

Dokumentation
nullThermostatic condensate drain ELEPHANT STS2131P-F DN15-25 16 bar with filter

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D150-01311DN1516 bar €311,76 0 Auf Lager
    D150-01312DN2016 bar €353,31 Ausverkauft
    D150-01313DN2516 bar €381,02 Ausverkauft
