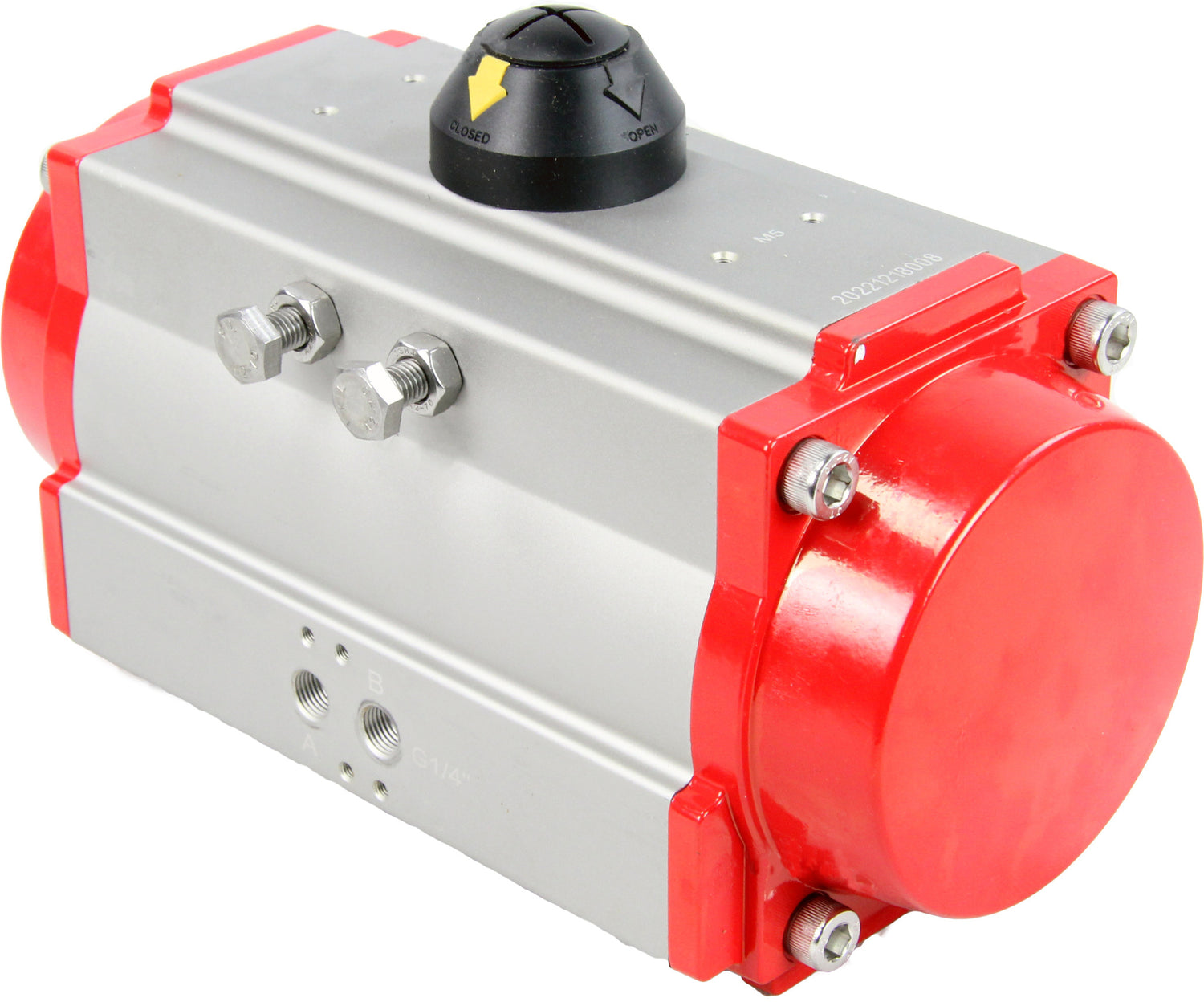

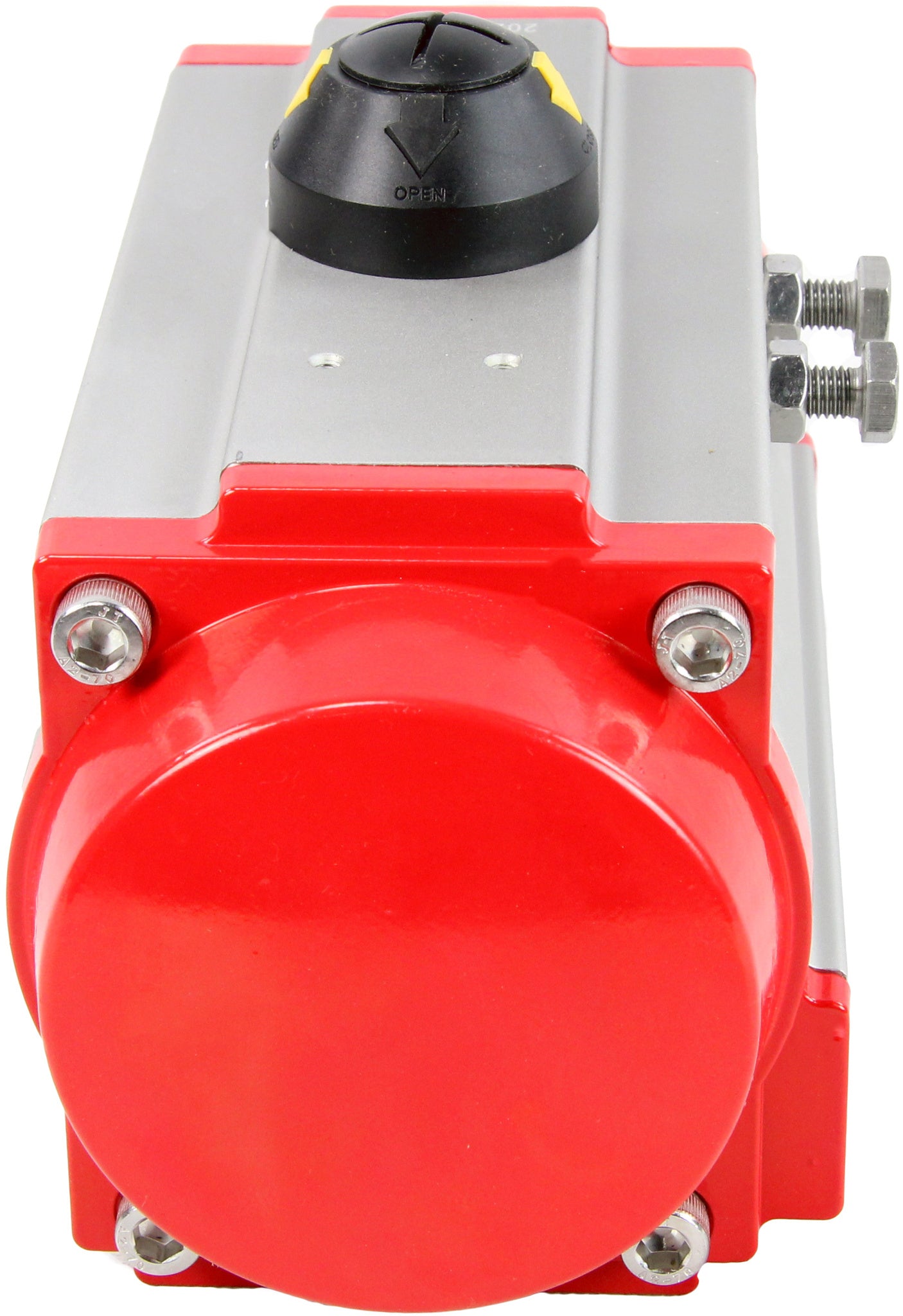

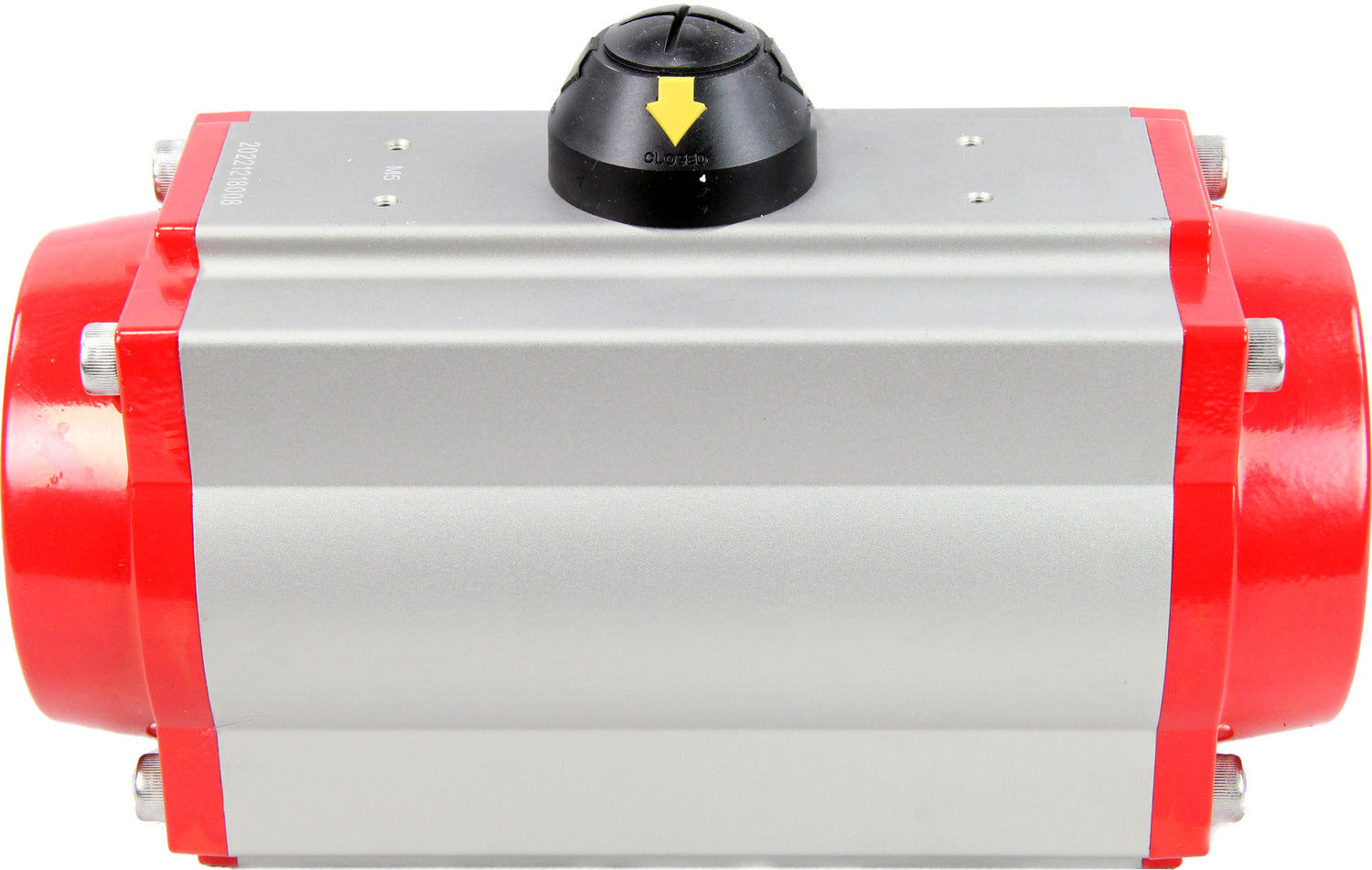

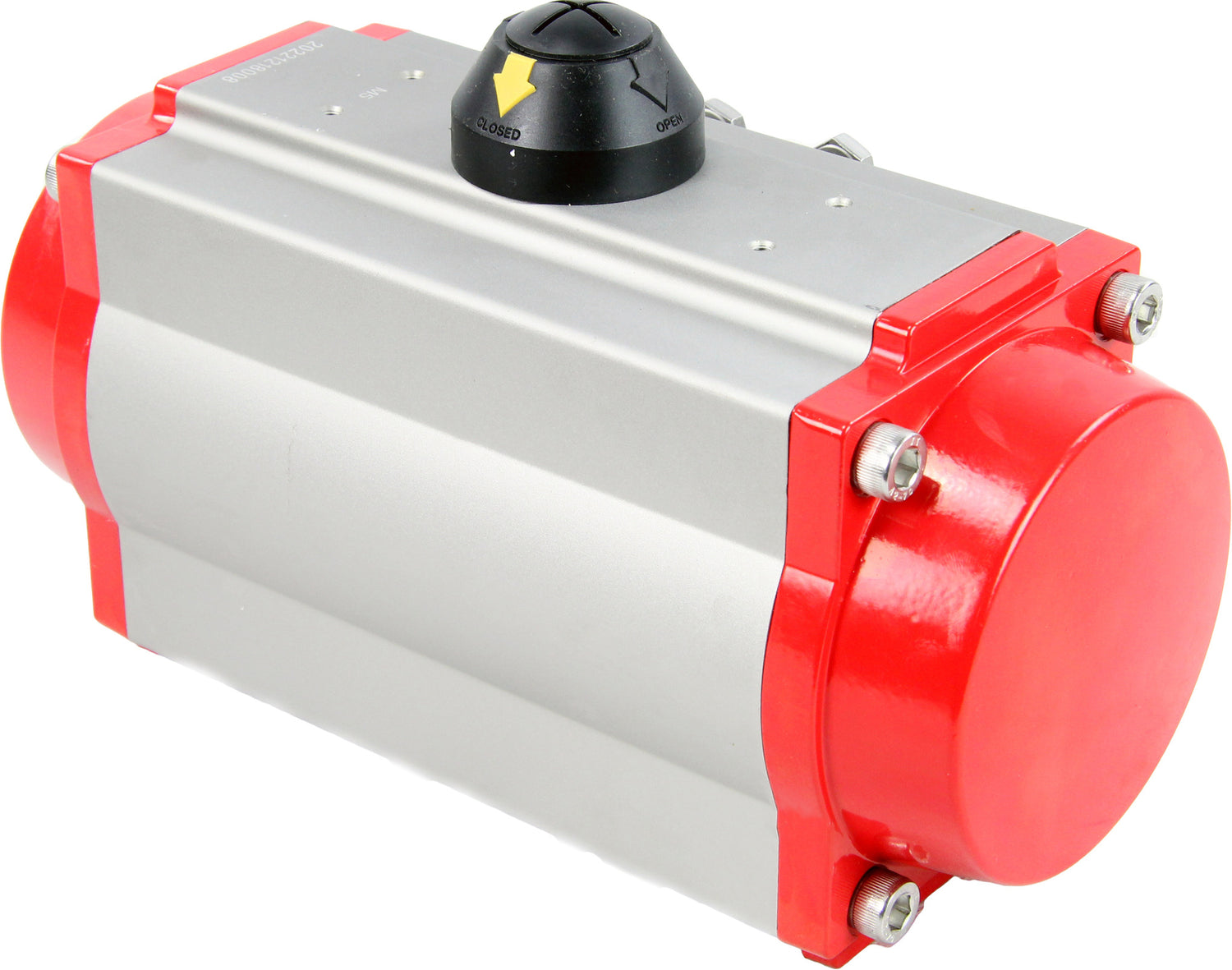

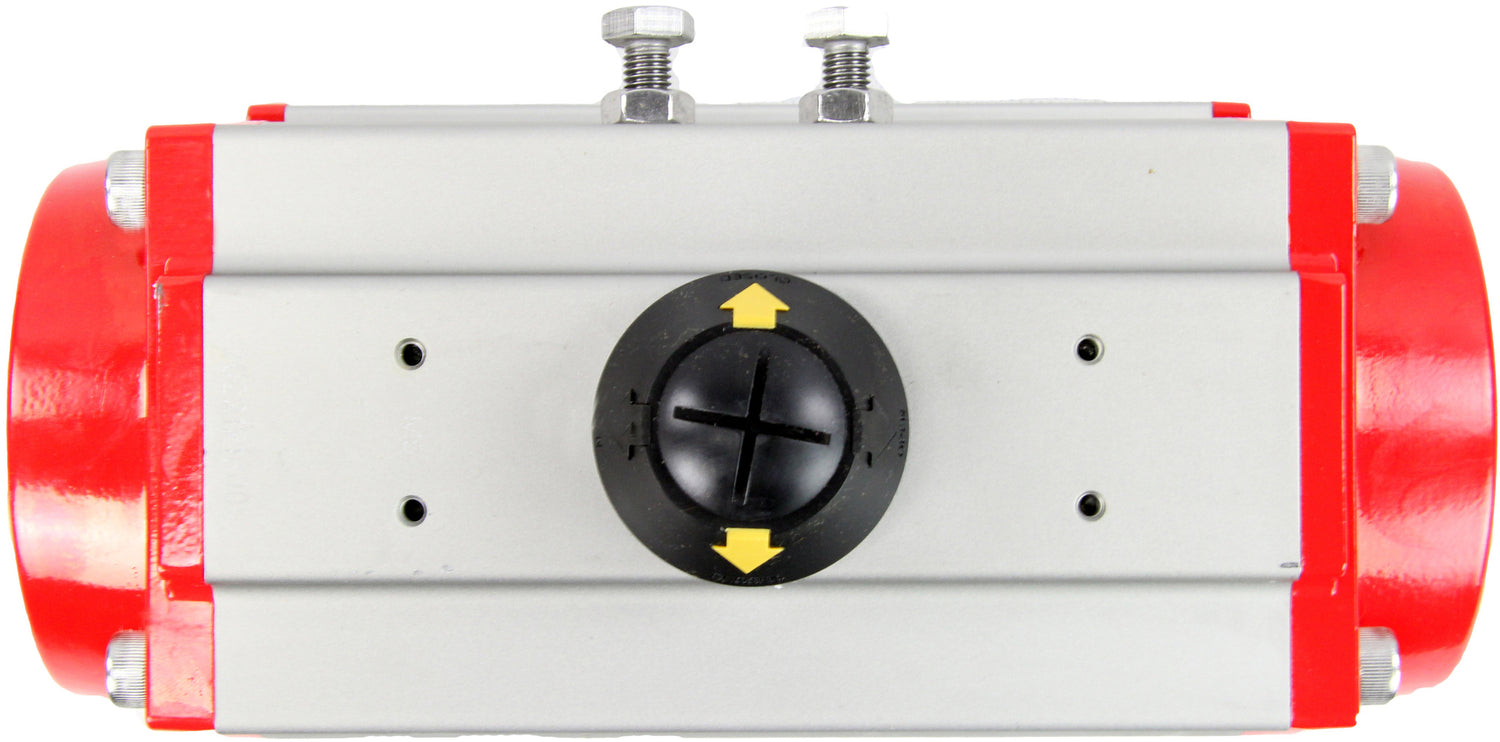

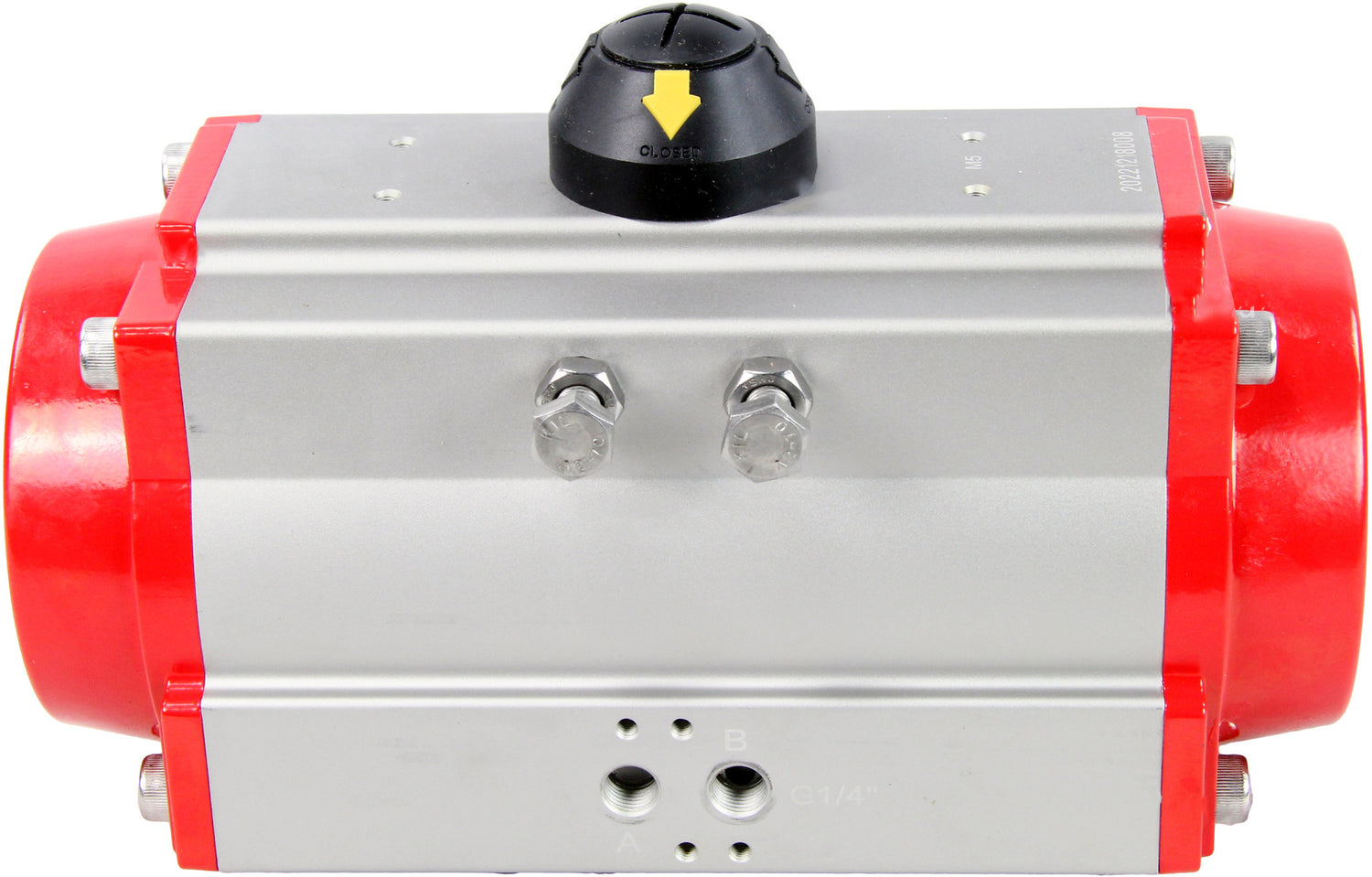

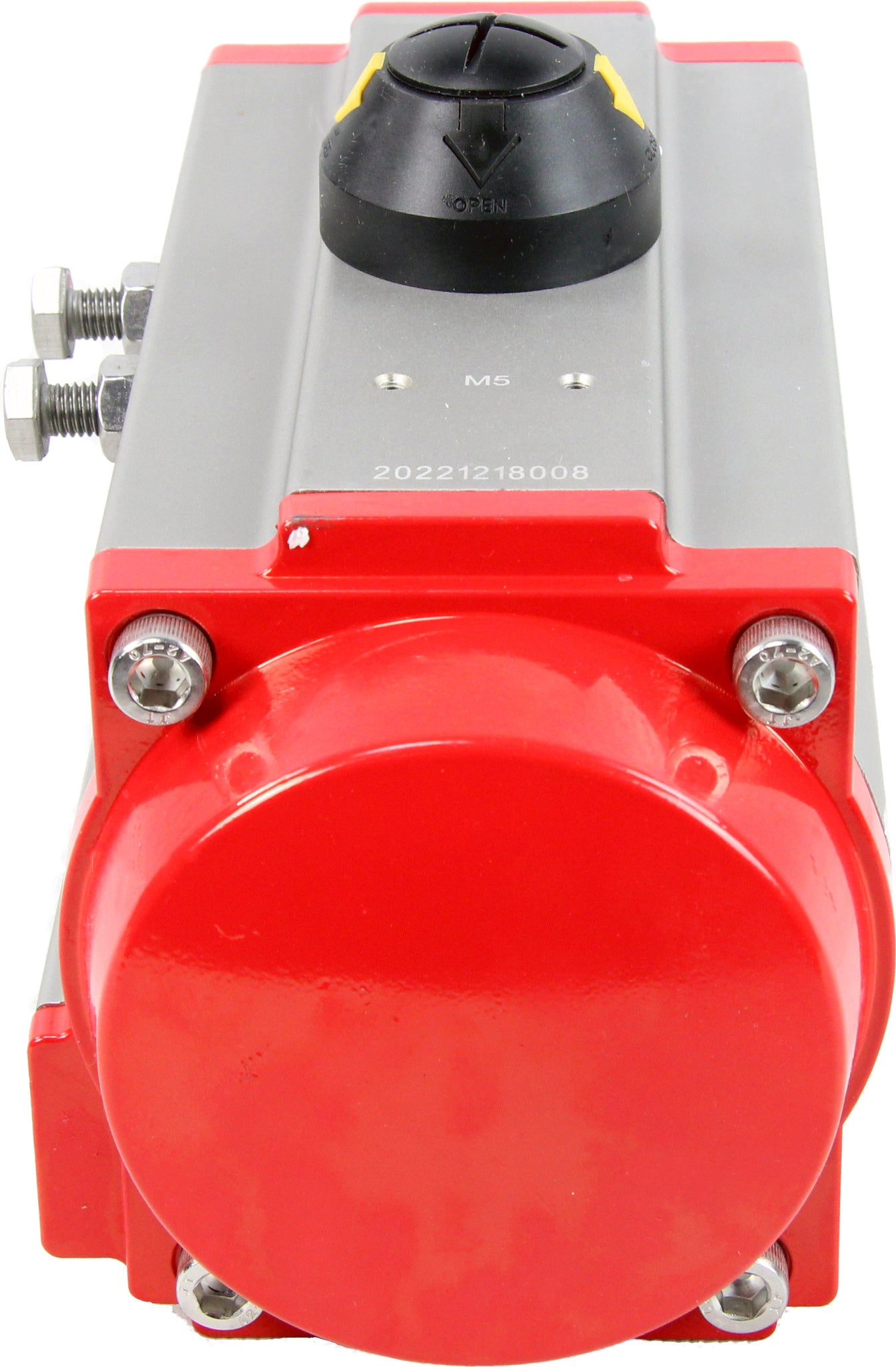

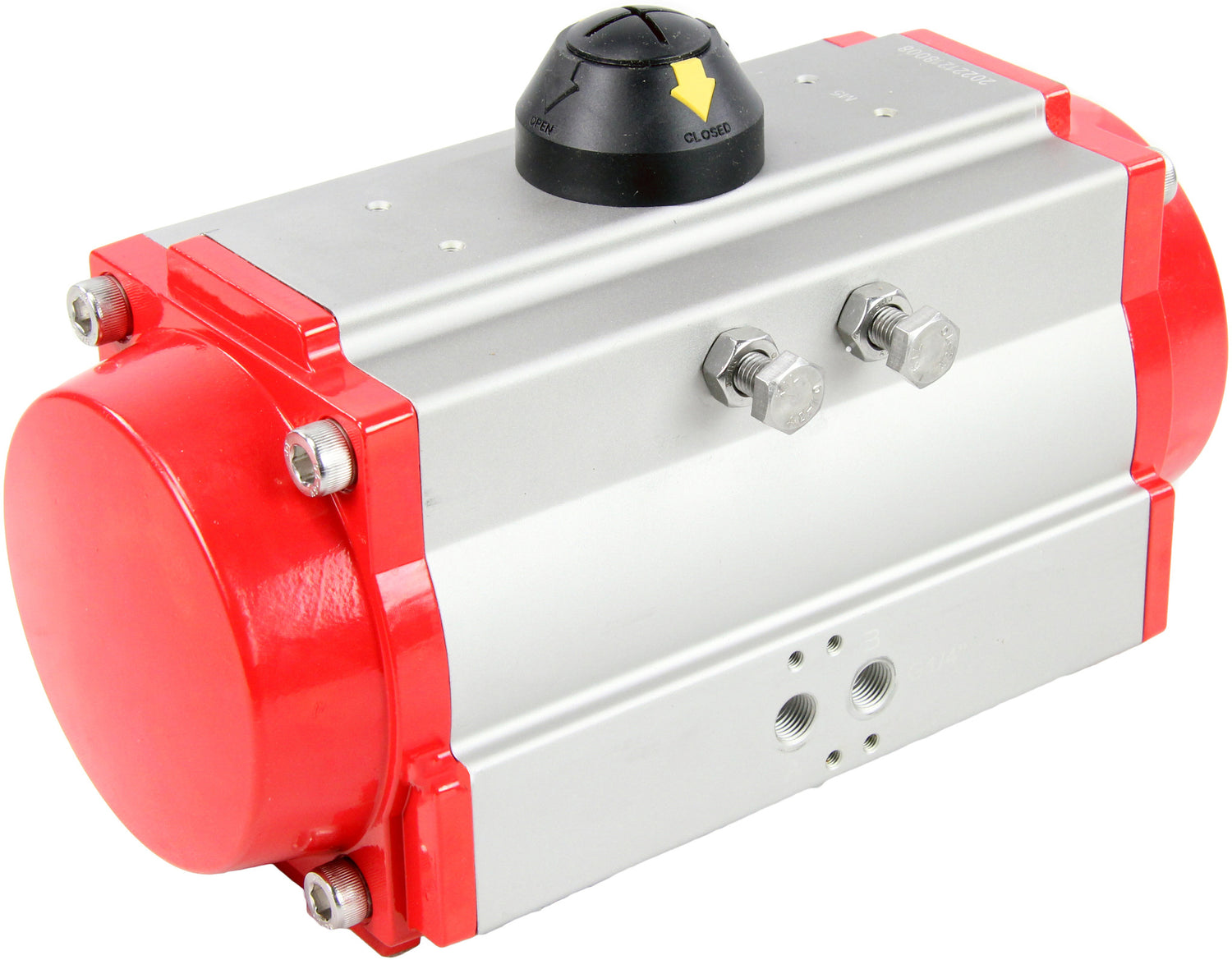

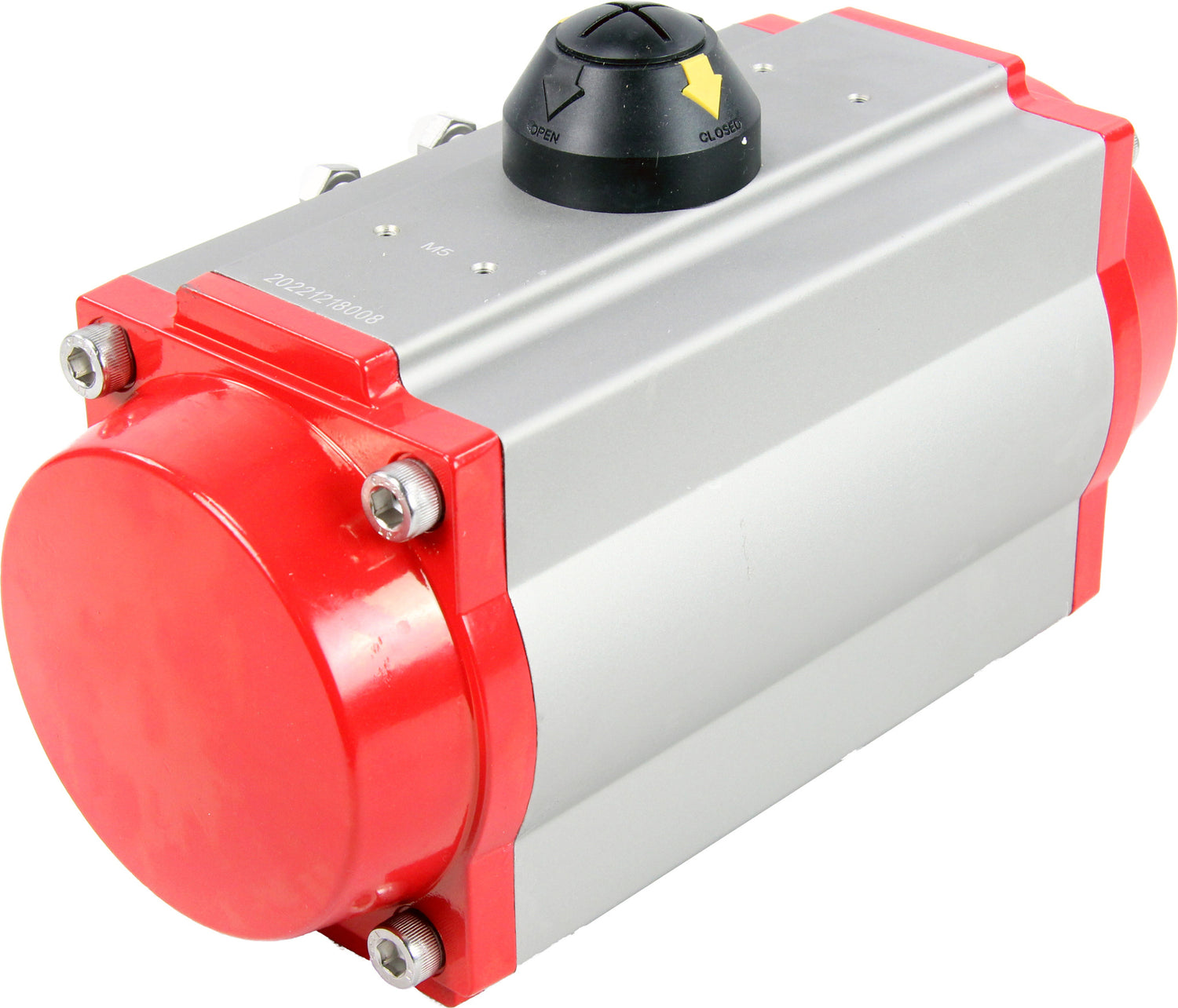

Doppelt wirkender pneumatischer aktuator Elephant-DA052-350, ISO-Flansch F03-F16, quadratisch 11x11-46x46
Doppelt wirkender pneumatischer aktuator Elephant-DA052-350, ISO-Flansch F03-F16, quadratisch 11x11-46x46 - 24 Nm ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Verfügbarkeit für Abholungen konnte nicht geladen werden
Lieferung und Versand
Lieferung und Versand
Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.
Beschreibung
Beschreibung
Elephant Pneumatikantriebe sind für die Automatisierung der Steuerung von Industriearmaturen mit einem maximalen Drehmoment von bis zu 2128 Nm ausgelegt.
Abmessungen und Einbaumaße des pneumatischen Stellantriebs Elephant-DA052-350
Skizze der Abmessungen des pneumatischen Antriebs Elephant-DA052-350, ISO-Flansch F03-F16, Vierkant 11х11-46х46
| Modell | A1 | B1 | C | D | E | F | G | H | I |
| 052 | 108 | 153 | 30 | 41 | 72 | 26 | 15 | F03 | F05 |
| 065 | 125 | 174 | 36 | 46 | 89 | 26 | 15 | F05 | F07 |
| 083 | 152 | 216 | 46 | 55 | 109 | 26 | 15 | F05 | F07 |
| 105 | 189 | 279 | 55 | 64 | 134 | 26 | 25 | F07 | F10 |
| 130 | 210 | 308 | 67.5 | 70 | 157 | 36 | 25 | F07 | F10 |
| 140 | 268 | 405 | 76 | 77 | 174 | 36 | 30 | F10 | F12 |
| 160 | 310 | 465 | 87.5 | 87.5 | 199 | 38 | 30 | F10 | F12 |
| 210 | 390 | 542 | 113 | 113 | 257 | 38 | 40 | / | F14 |
| 270 | 510 | 722 | 146 | 146 | 333 | 38 | 52 | / | F16 |
| 300 | 579 | 825 | 162 | 173 | 354 | 38 | 52 | / | F16 |
| 350 | 580 | 866 | 190 | 195 | 410 | 38 | 52 | / | F16 |
| Modell | Typ | J | К | L | М | N | Ф0 | Р | Luftzufuhr | Gewicht, kg |
| 052 | DA | 4-M5x8 | 4-M6x10 | 11x11 | 80 | 30 | 34 | 20 | G1/4” | 1.2 |
| 065 | DA | 4-M6x10 | 4-M8x12 | 14x14 | 80 | 30 | 34 | 20 | G1/4” | 1.9 |
| 083 | DA | 4-M6x10 | 4-М8х12 | 17x17 | 80 | 30 | 34 | 20 | G1/4” | 3.2 |
| 105 | DA | 4-M8x12 | 4-М10х16 | 22x22 | 80 | 30 | 41 | 20 | G1/4” | 6.1 |
| 130 | DA | 4-M8x12 | 4-М10х16 | 22x22 | 80 | 30 | 62 | 30 | G1/4” | 9.5 |
| 140 | DA | 4-M10x16 | 4-М12х20 | 27x27 | 130 | 30 | 62 | 30 | G1/4” | 13.7 |
| 160 | DA | 4-M10x16 | 4-М12x20 | 27x27 | 130 | 30 | 62 | 30 | G1/4” | 20.5 |
| 210 | DA | / | 4-М12х20 | 36x36 | 130 | 30 | 79 | 30 | G1/4” | 41.8 |
| 270 | DA | / | 4-М20х24 | 46x46 | 130 | 30 | 79 | 30 | G1/4” | 86.3 |
| 300 | DA | / | 4-М20х24 | 46x46 | 130 | 30 | 79 | 30 | G1/2” | 103 |
| 350 | DA | / | 4-М20х24 | 46x46 | 130 | 30 | 79 | 30 | G1/2” | 144 |
Spezifikation des pneumatischen Stellantriebs Elephant-DA052-350
Materialskizze des pneumatischen Antriebs Elephant-DA052-350, ISO-Flansch F03-F16, Vierkant 11х11-46х46
| № | Name | Packungen | Material | Erfassungsbereich |
| 1 | Körper | 1 | stranggepresstes Aluminium | hart anodisiert |
| 2 | Seitenkappen | 2 | Aluminiumguss | |
| 3 | Getriebe | 1 | rostfreier Stahl | vernickelt |
| 4 | Kolben | 2 | Stahl/Aluminium | Oxidieren / Verzinken |
| 5 | Dübel | 8 | rostfreier Stahl | |
| 6 | Kolbenring | 2 | NBR | |
| 7 | Federn | 0-12 | Federstahl | Epoxidbeschichtung |
| 8 | Kolbenlager | 2 | technischer Kunststoff | |
| 9 | Kolbenring | 2 | NBR | |
| 10 | Stecker | 2 | NBR | |
| 11 | Druckring | 2 | technischer Kunststoff | |
| 12 | Ring | 1 | technischer Kunststoff | |
| 13 | Waschmaschine | 1 | rostfreier Stahl | |
| 14 | Federklammer | 2 | rostfreier Stahl | |
| 15 | Indikator | 1 | Kunststoff | |
| 16 | Gehäuse des Anzeigers | 1 | Kunststoff | |
| 17 | Lager | 1 | technischer Kunststoff | |
| 18 | Nocken | 1 | Stahl | Oxidieren / Verzinken |
| 19 | Lager | 1 | NBR | |
| 20 | Lager | 1 | technischer Kunststoff | |
| 21 | Lager | 1 | technischer Kunststoff | |
| 22 | O-Ring | 2 | NBR | |
| 23 | O-Ring | 2 | NBR | |
| 24 | Lager | 2 | rostfreier Stahl | |
| 25 | Einstellungsmutter | 2 | rostfreier Stahl | |
| 26 | Einstellschraube | 2 | rostfreier Stahl | |
| 27 | Buchse | 2 | Aluminium |
