Elephant  |  SKU: D160-22727

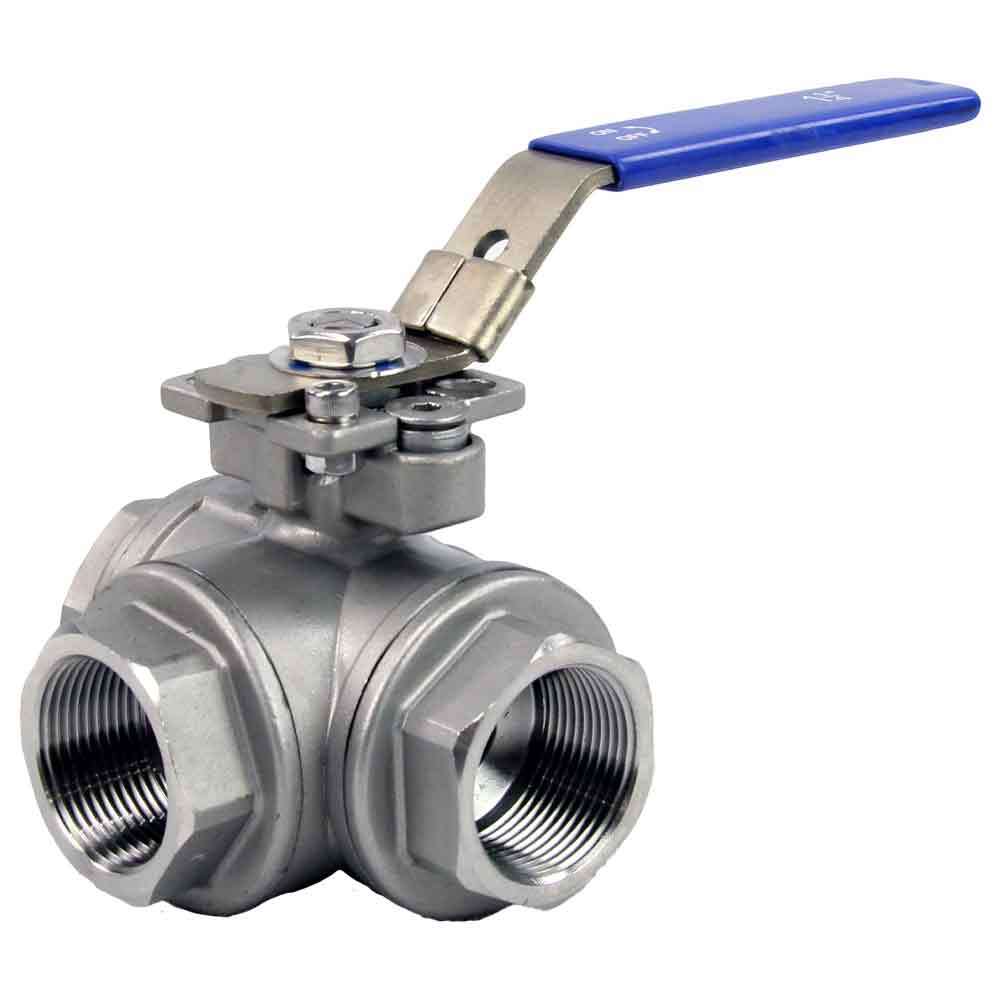

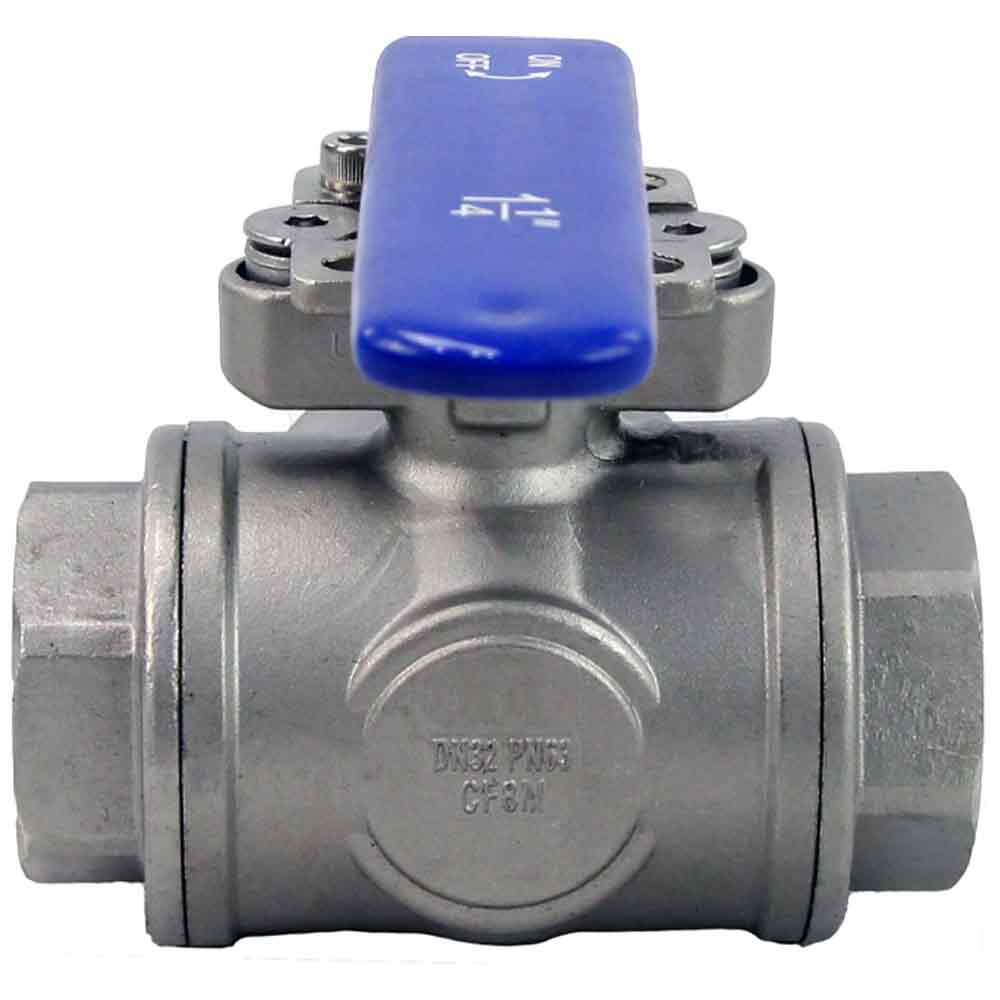

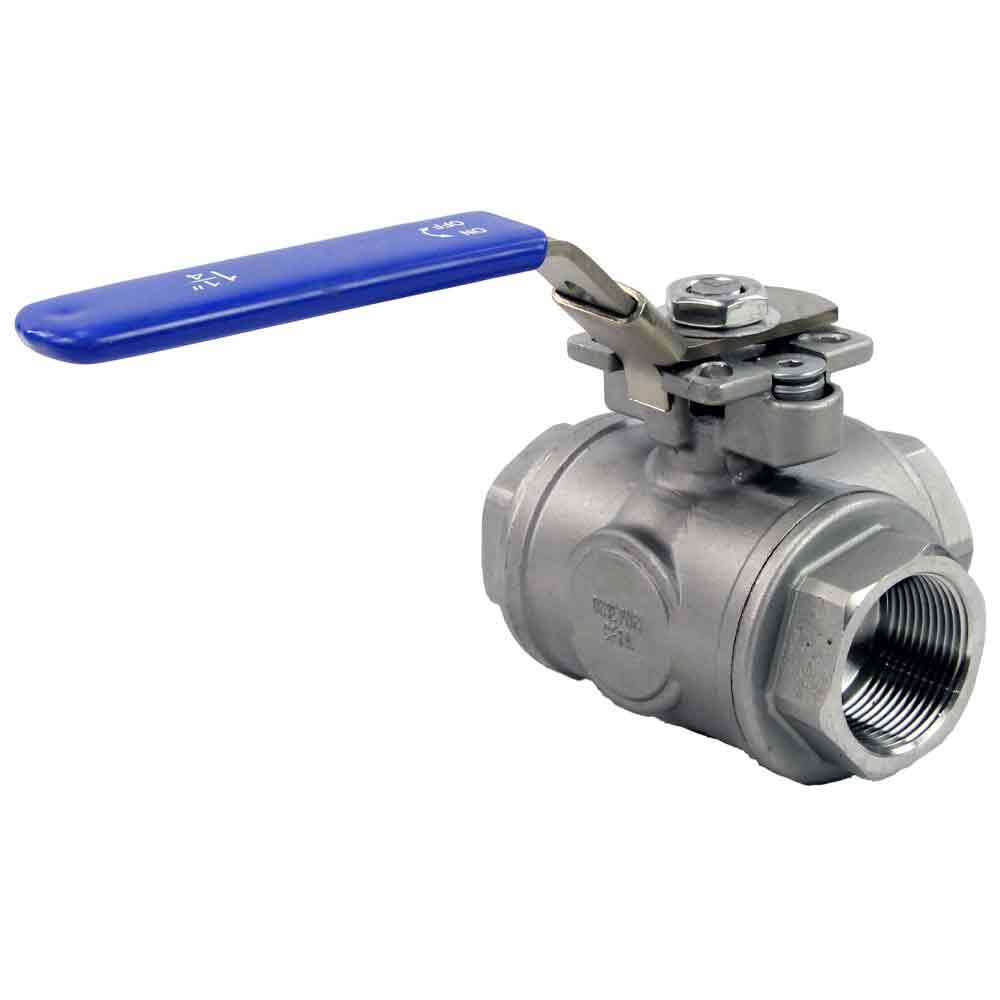

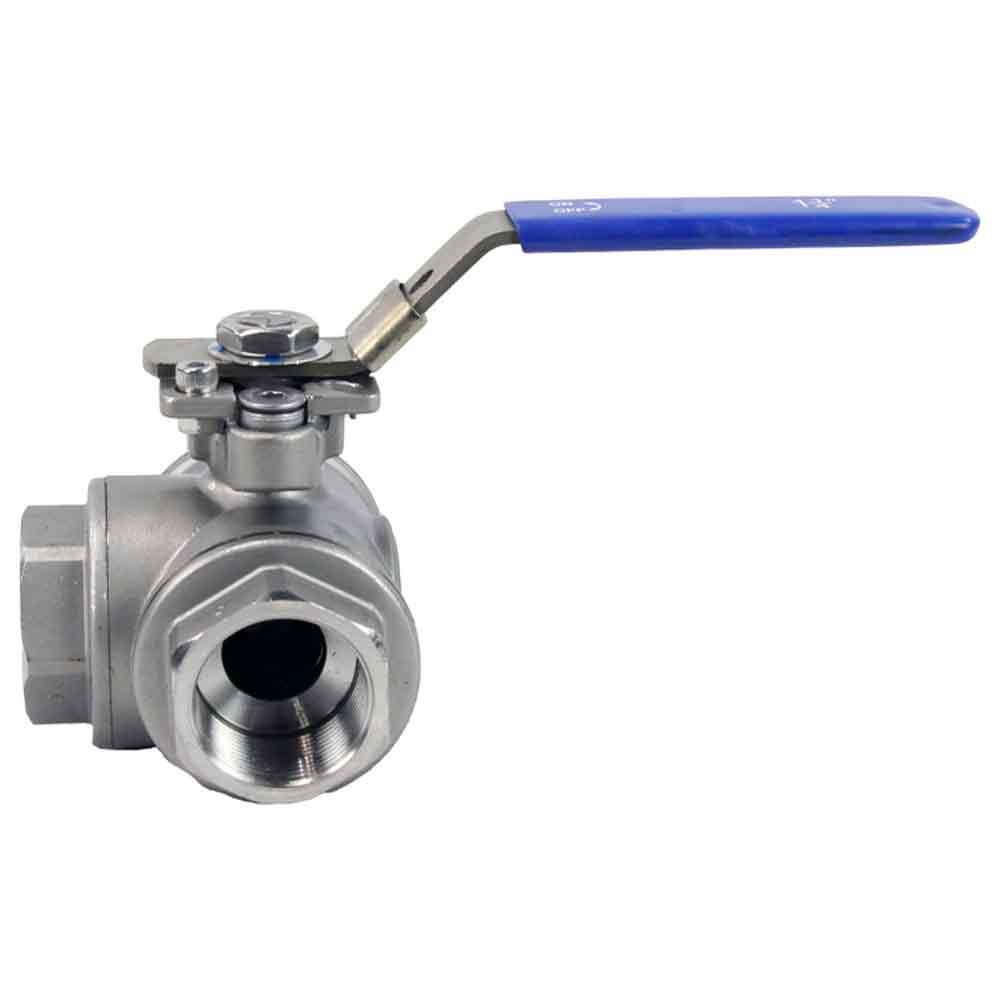

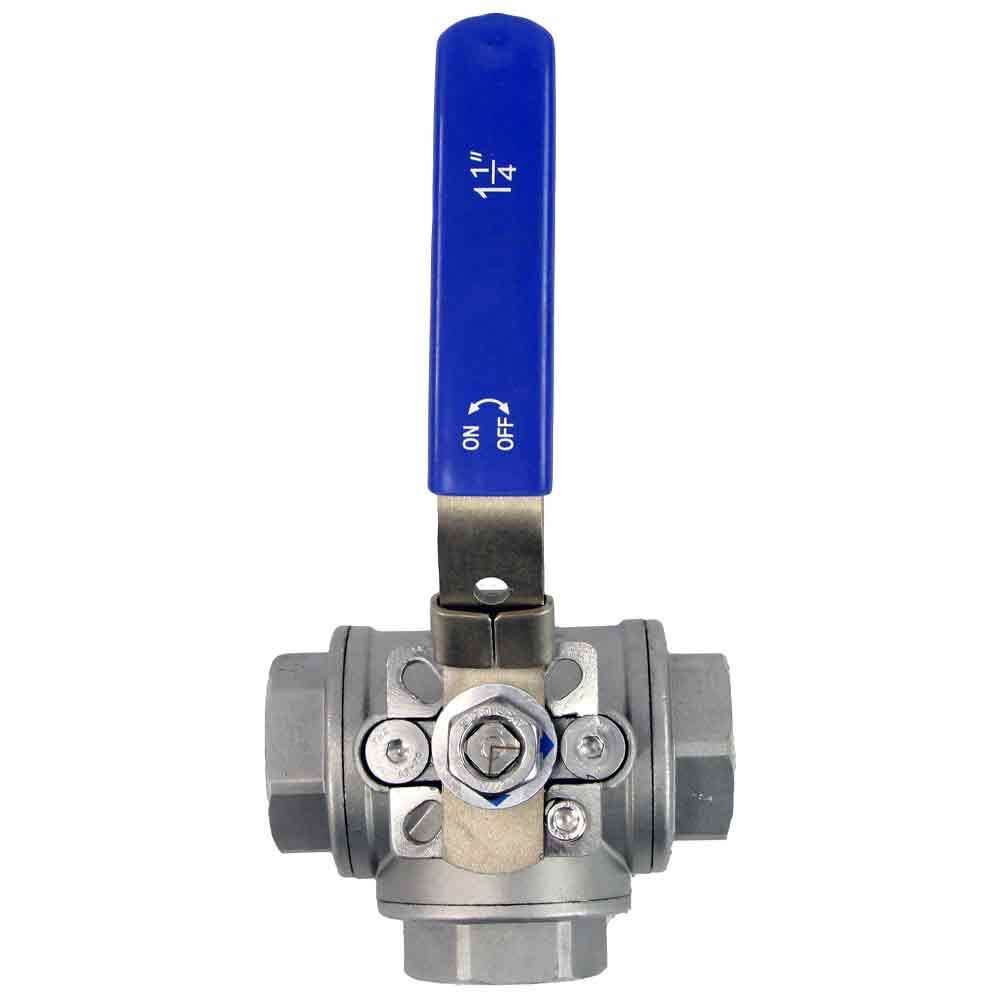

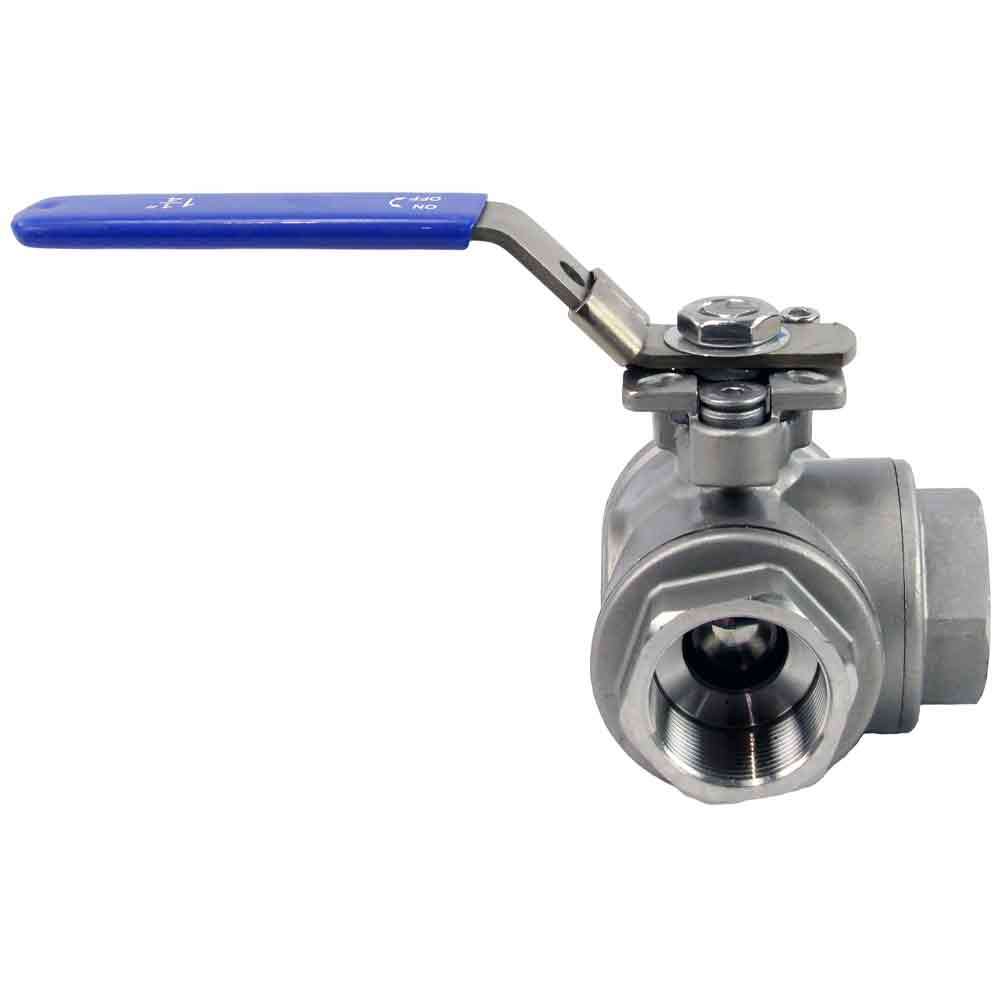

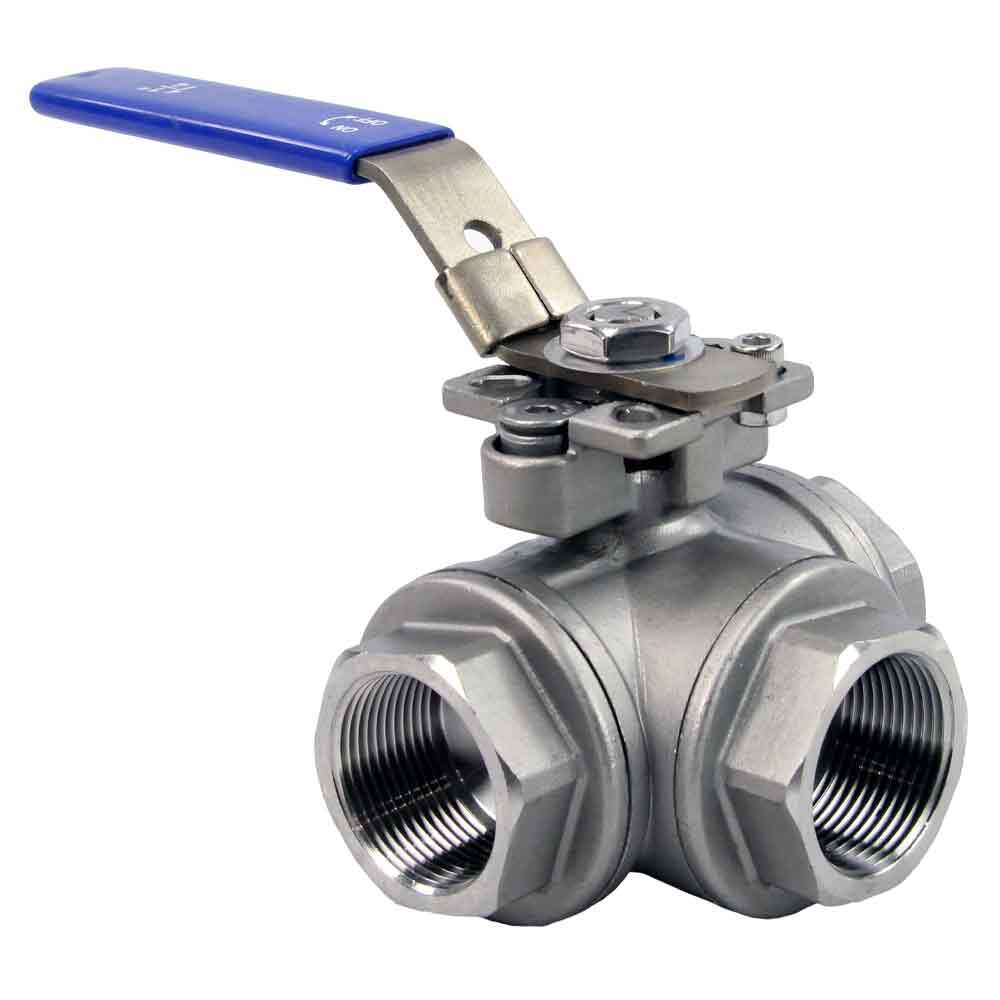

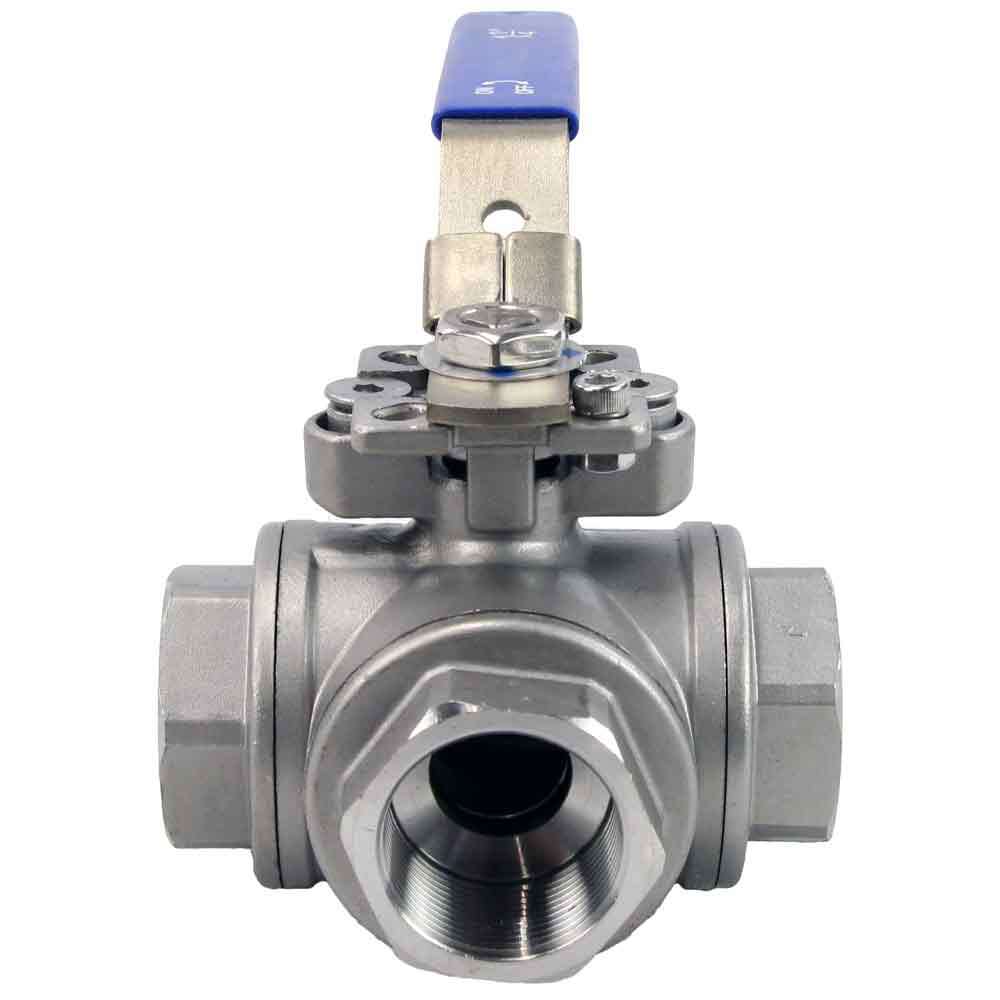

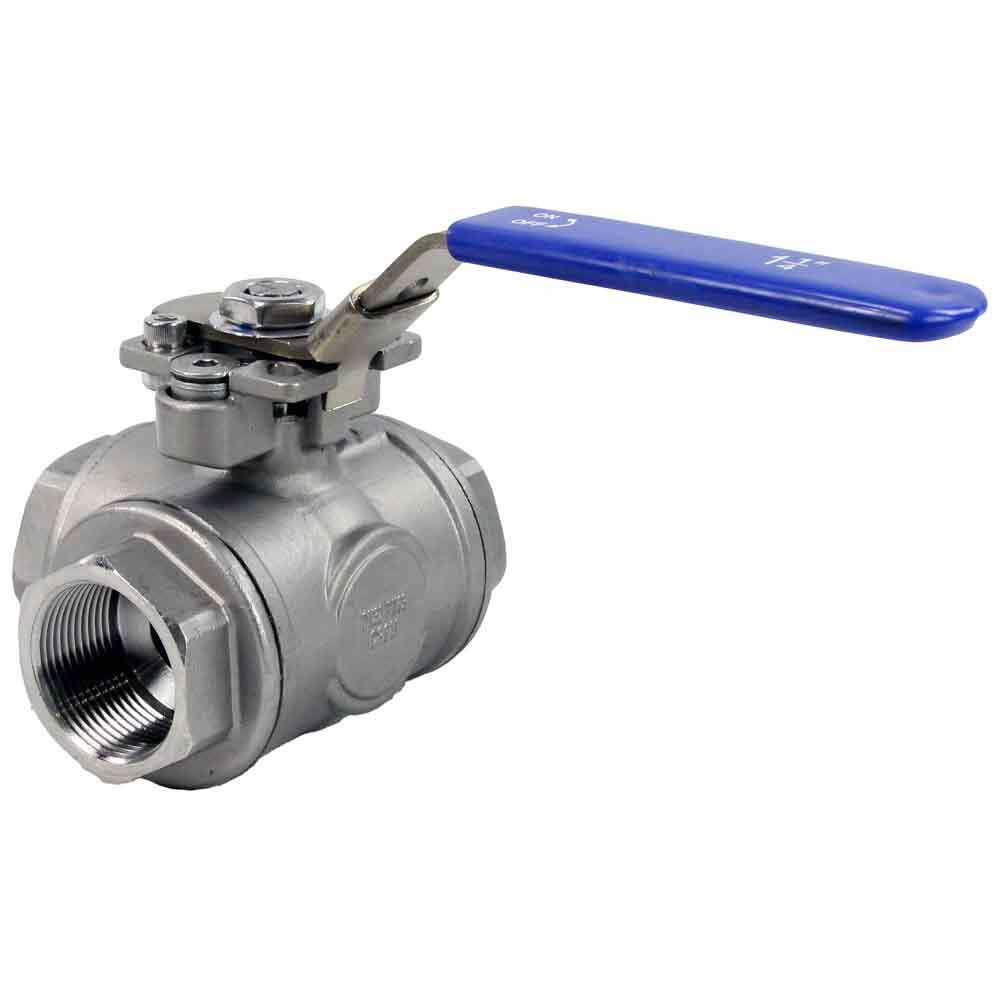

Edelstahl-kugelhahn 3-wege, gewinde NPT/BSP, L-Typ, standarddurchgang, Elephant RP.SS316.200.MM, 986 psi, mit ISO 5211 montageplatte und Griff

€26,16
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Der Edelstahlkugelhahn wird als Absperrarmatur in Wärme- und Wasserversorgungsanlagen, Dampf-, Kraftstoff- und Pneumatikanlagen mit Druckluft und neutralen Gasen eingesetzt. Der Einbau von Armaturen dieser Baureihe ist in Anlagen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die nicht aggressiv auf die Werkstoffe der Armatur wirken.

Kugelhahn Abmessungen Elephant RP.SS316.200.MM 986 psi mit ISO 5211 Montageplatte und Griff

Ball valve overall dimensions Elephant RP.SS316.200.MM 986 psi with ISO 5211 mounting pad and handle

Kugelhahn Detailskizze Elephant RP.SS316.200.MM 986 psi mit ISO 5211 Montageplatte und Griff

DN D L±1.5 L1 H1 H T C ISO 5211 Gewicht L-Typ
10 10 71 55 13 56 100 9 F03/F04 0,530
15 15 71 55 13 55 131 9 F03/F04 0,475
20 20 82 63 10 73 131 9 F03/F04 0,800
25 25 98 72 13 78,5 167 11 F04/F05 1,165
32 32 118 92 12 90 167 11 F04/F05 2,255
40 40 122 100 20 115 193 14 F05/F07 3,555
50 50 150 119 19 122 193 14 F05/F07 4,730
65 65 178 142 20 138 242 17 F07/F10 7,000
80 80 202 163 18 163 150 17 F07/F10 9,970
100 100 231 192 25 192 154 17 F07/F10 14,245

Kugelhahnwerkstoffe Elephant RP.SS316.200.MM 986 psi mit ISO 5211 Montageplatte und Griff

Ball valve component materials Elephant RP.SS316.200.MM 986 psi with ISO 5211 mounting pad and handle

Kugelhahn Detailskizze Elephant RP.SS316.200.MM 986 psi mit ISO 5211 Montageplatte und Griff

№ Name des Teils Material Menge
1 Abdeckung SS316 3
2 Ringe für den Sattel PPL 4
3 Anschlussdichtung PTFE/RPTFE 3
4 Anlaufscheibe PTFE/RPTFE 1
5 Versiegeln PTFE/RPTFE 1
6 Vorbau S304 / S316 1
7 Stopfbuchse SS304 1
8 Nuss SS304 2
9 Bolzenkugel S304 / S316 1
10 Körper SS316 1
11 Handgriff S304 1
12 Griffschale PVC 1
13 Stopfen SS304 1

Spezifikation
  • Herkunftsland
    China
  • Portöffnung
    Standardanschluss
  • Konfiguration
    Dreiwegetyp L
  • Körpermaterial
    Edelstahl AISI 316
  • Materialball
    Edelstahl AISI 316
  • Materialkugeldichtung
    PTFE
  • Maximal zulässige Temperatur
    392 °F / 200 °C
  • Verbindungstyp
    Gewinde NPT/BSP
  • Steuerungstyp
    Hebelgriff
  • Betriebsumgebung
    Wasser, Luft, Ölprodukte
  • Anwendungen
    Wasserversorgung, Wärmeversorgung, Dampfversorgung

Bewertungen (0)

Dokumentation
nullBall valve ELEPHANT BV32xP 4pc -SP-3x-T-ISO-H

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D160-22726DN1063 bar €26,77 Ausverkauft
    D160-22727DN1563 bar €26,16 5 Auf Lager
    D160-22728DN2063 bar €35,33 5 Auf Lager
    D160-22729DN2563 bar €48,38 10 Auf Lager
    D160-22730DN3263 bar €84,06 Ausverkauft
    D160-22731DN4063 bar €117,12 2 Auf Lager
    D160-22732DN5063 bar €152,35 2 Auf Lager
    D160-22733DN6563 bar €482,78 Ausverkauft
    D160-22734DN8063 bar €705,54 2 Auf Lager
    D160-22735DN10063 bar €1.012,39 Ausverkauft
