Elephant  |  SKU: D160-22739

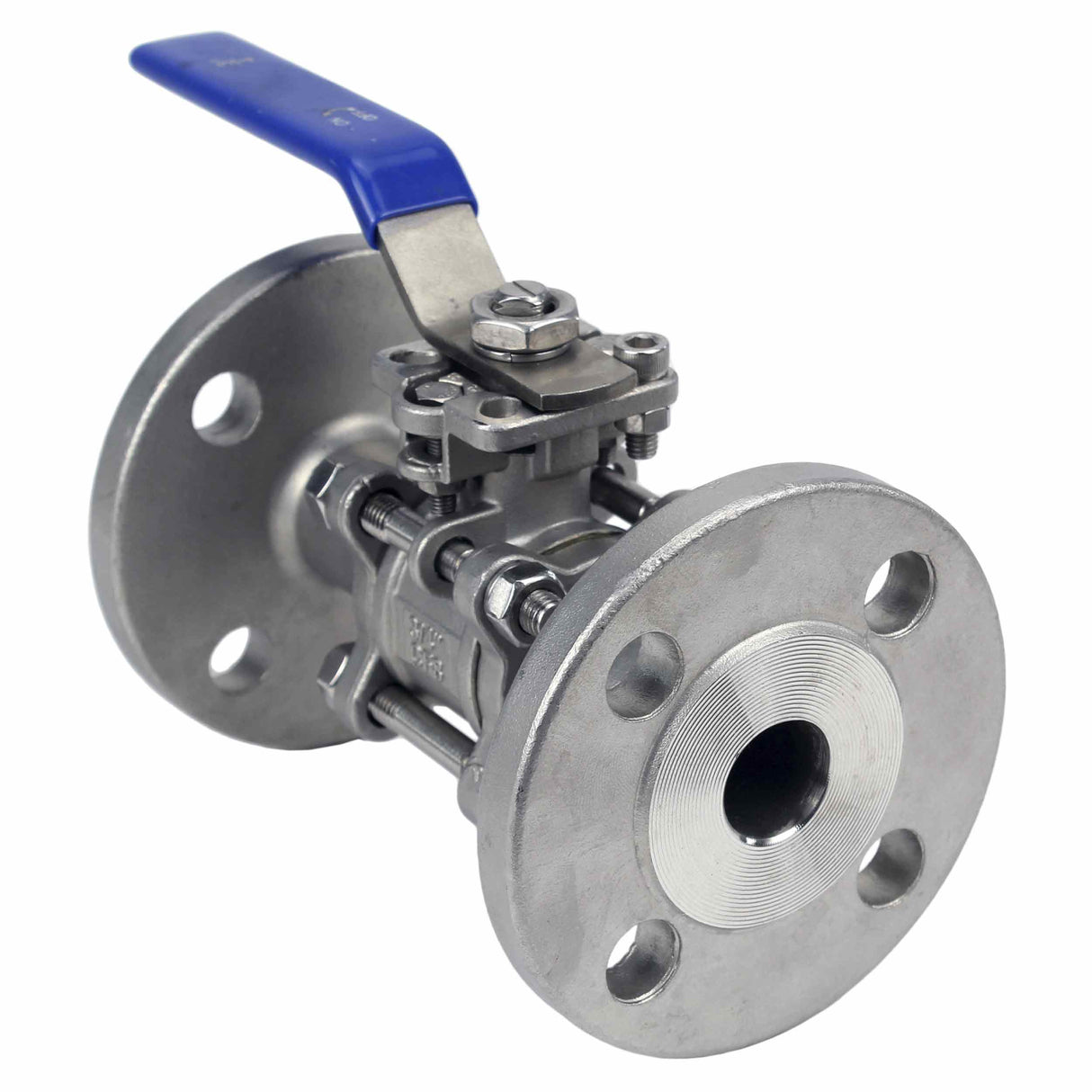

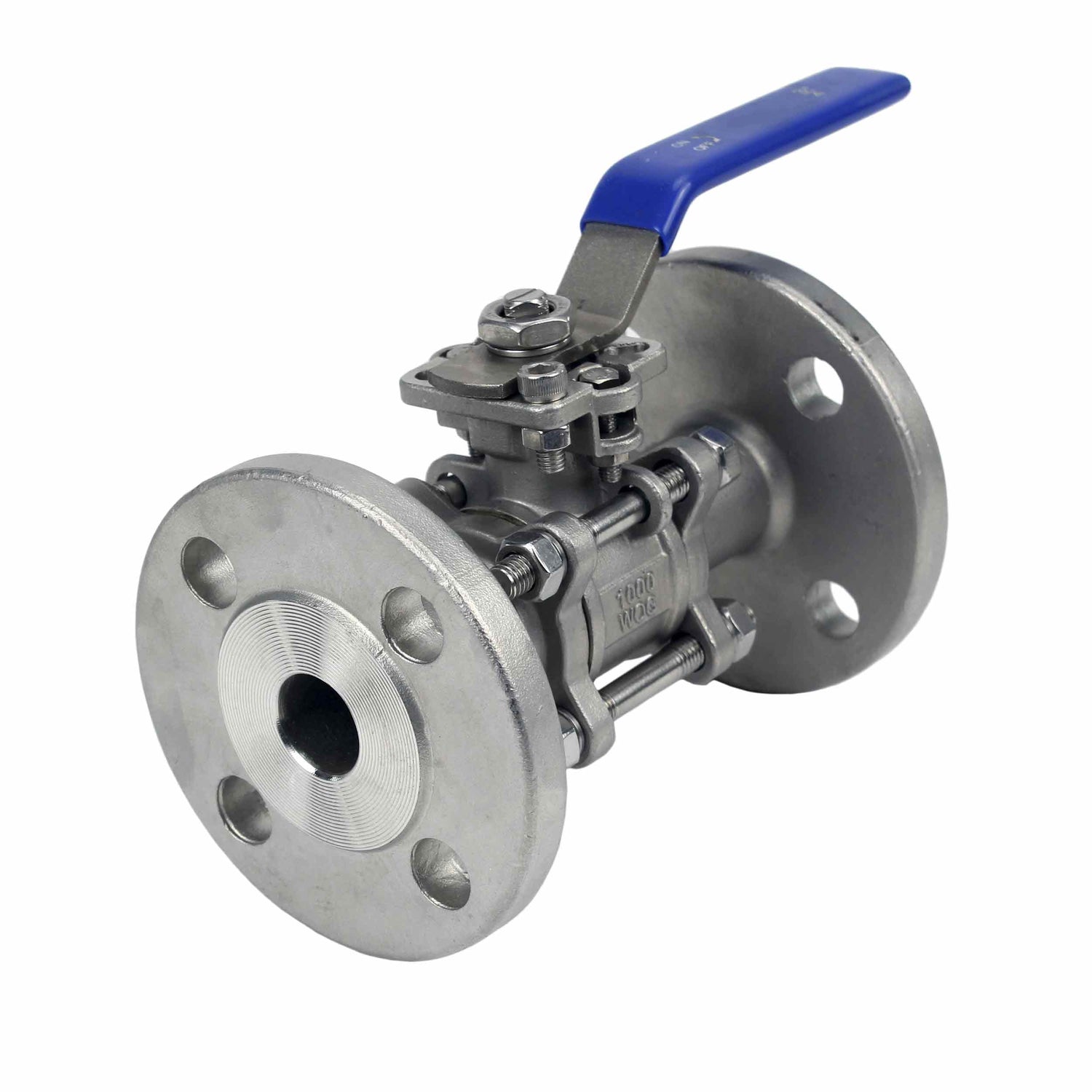

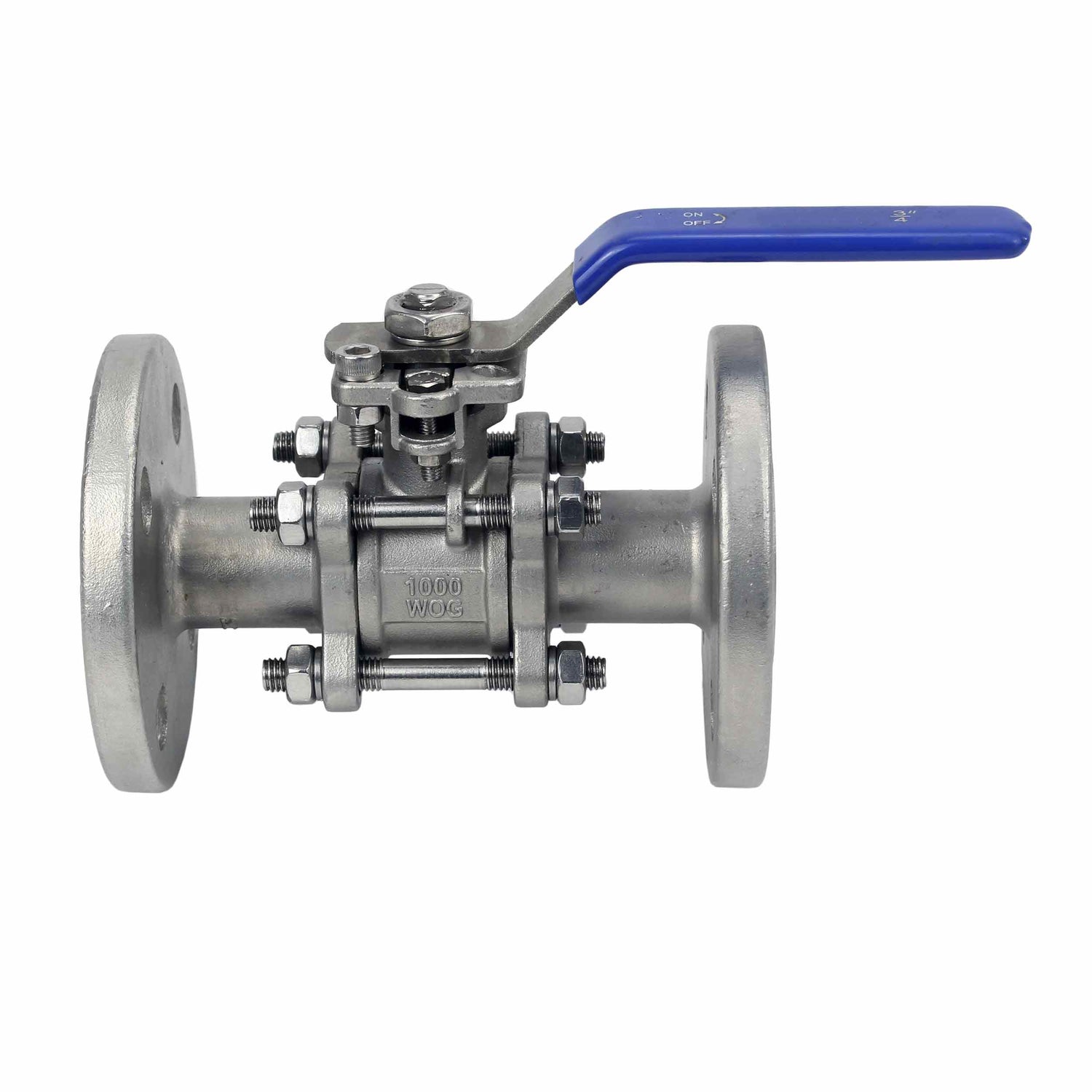

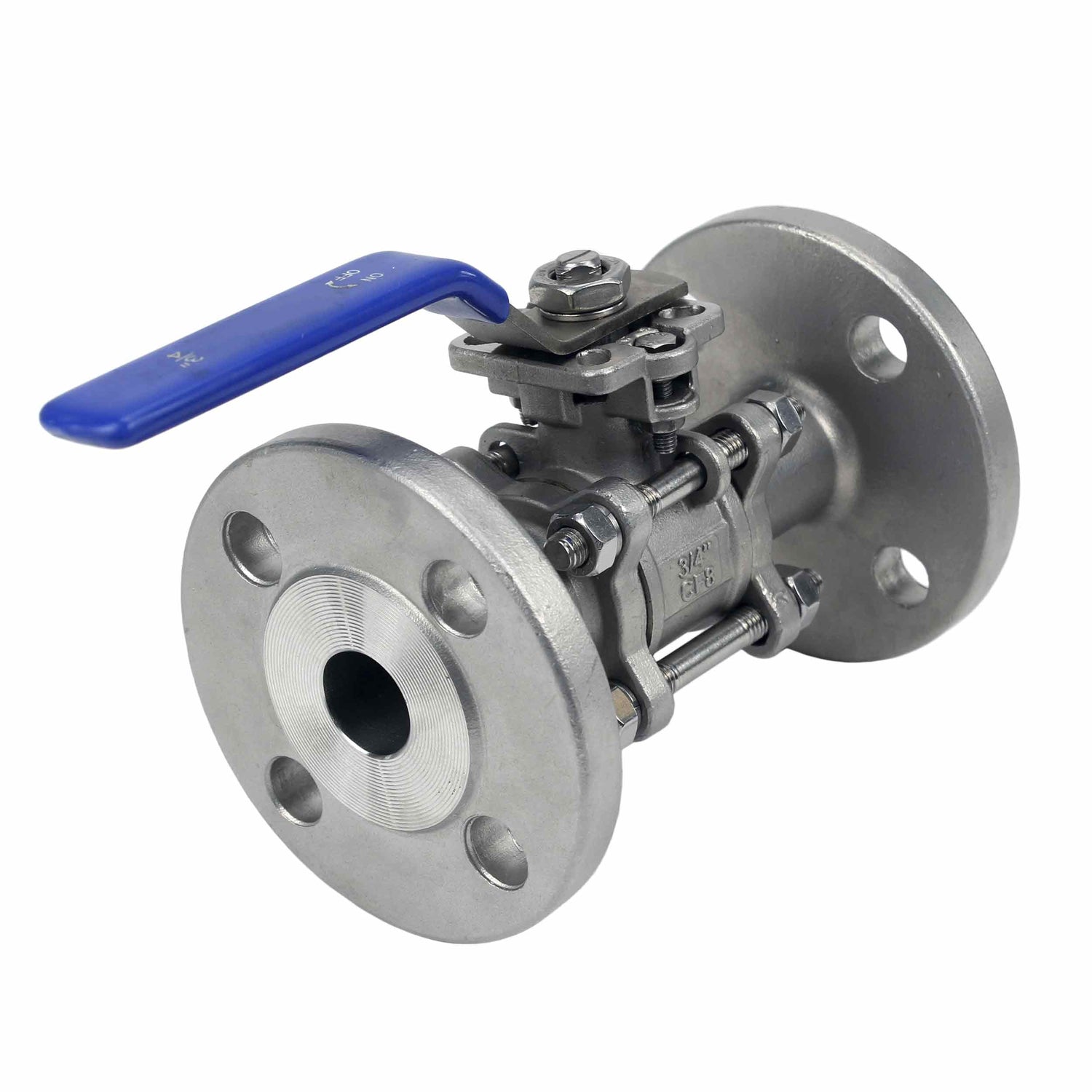

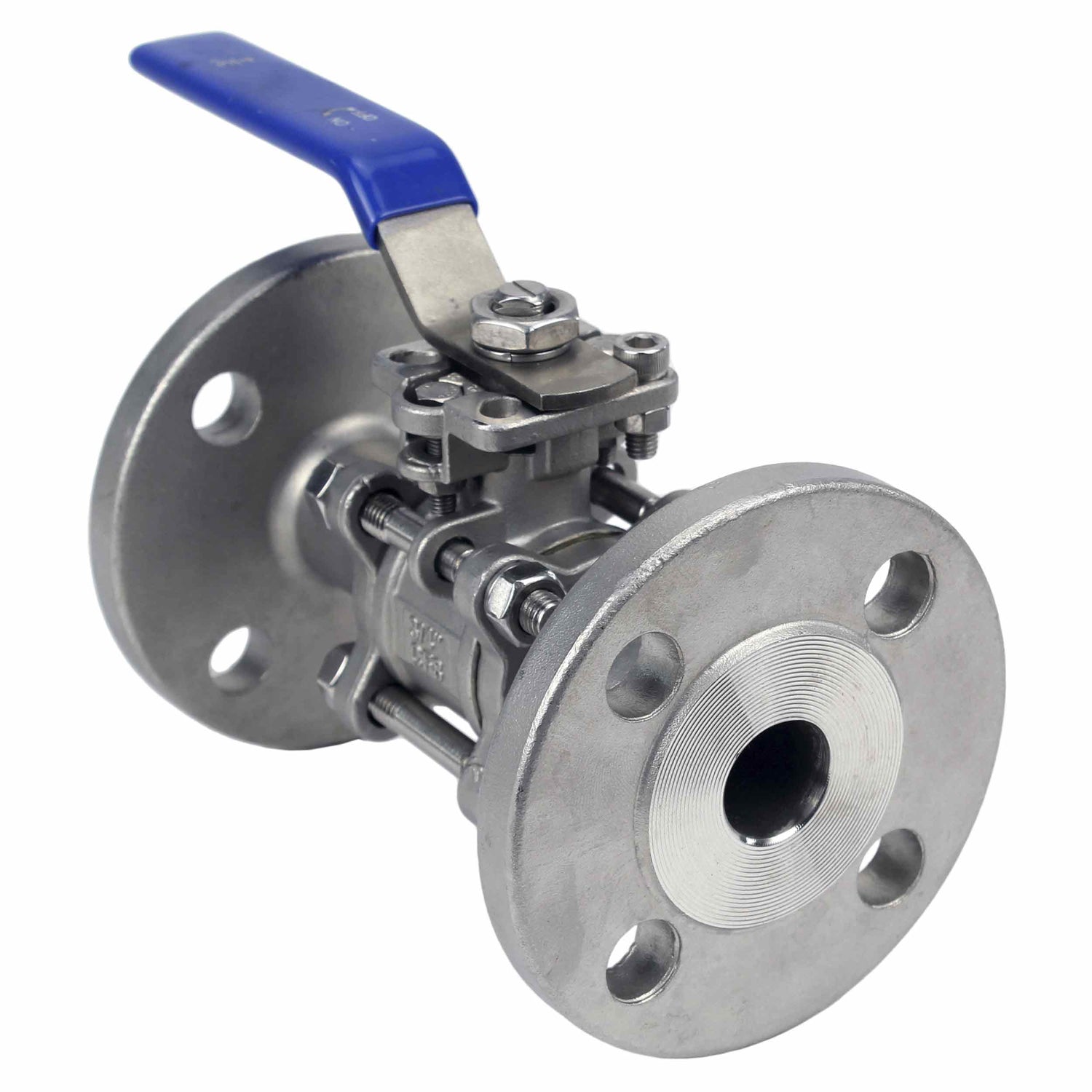

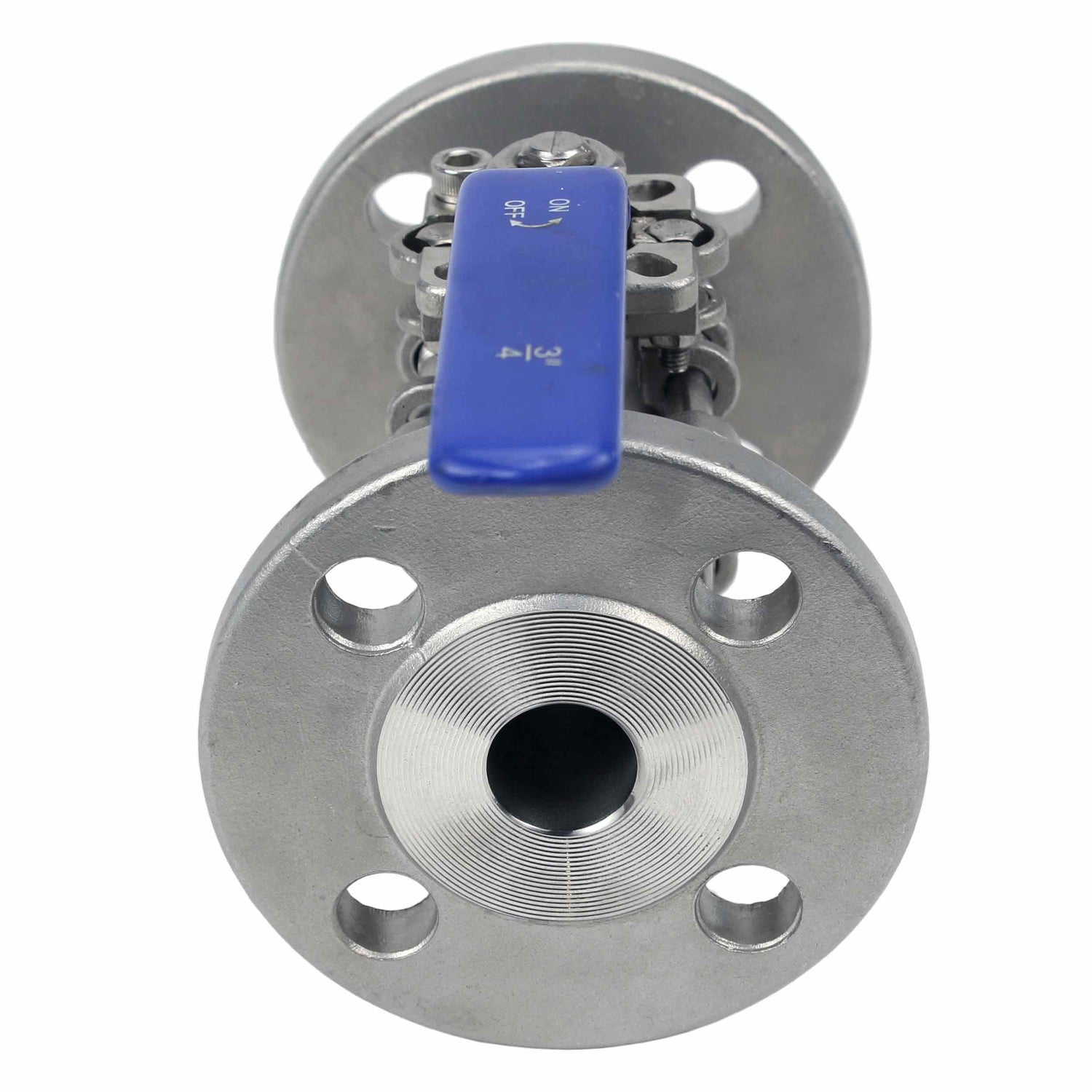

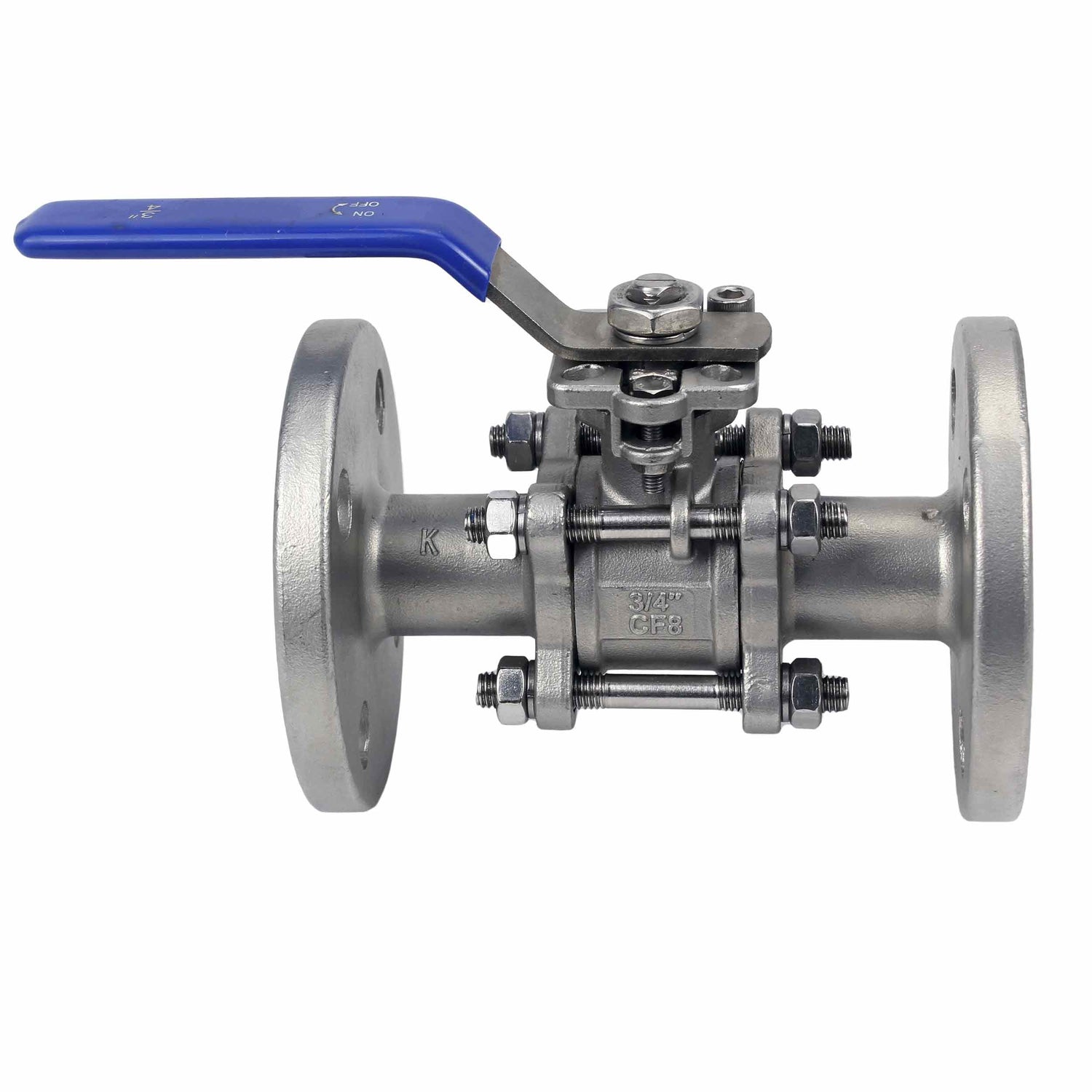

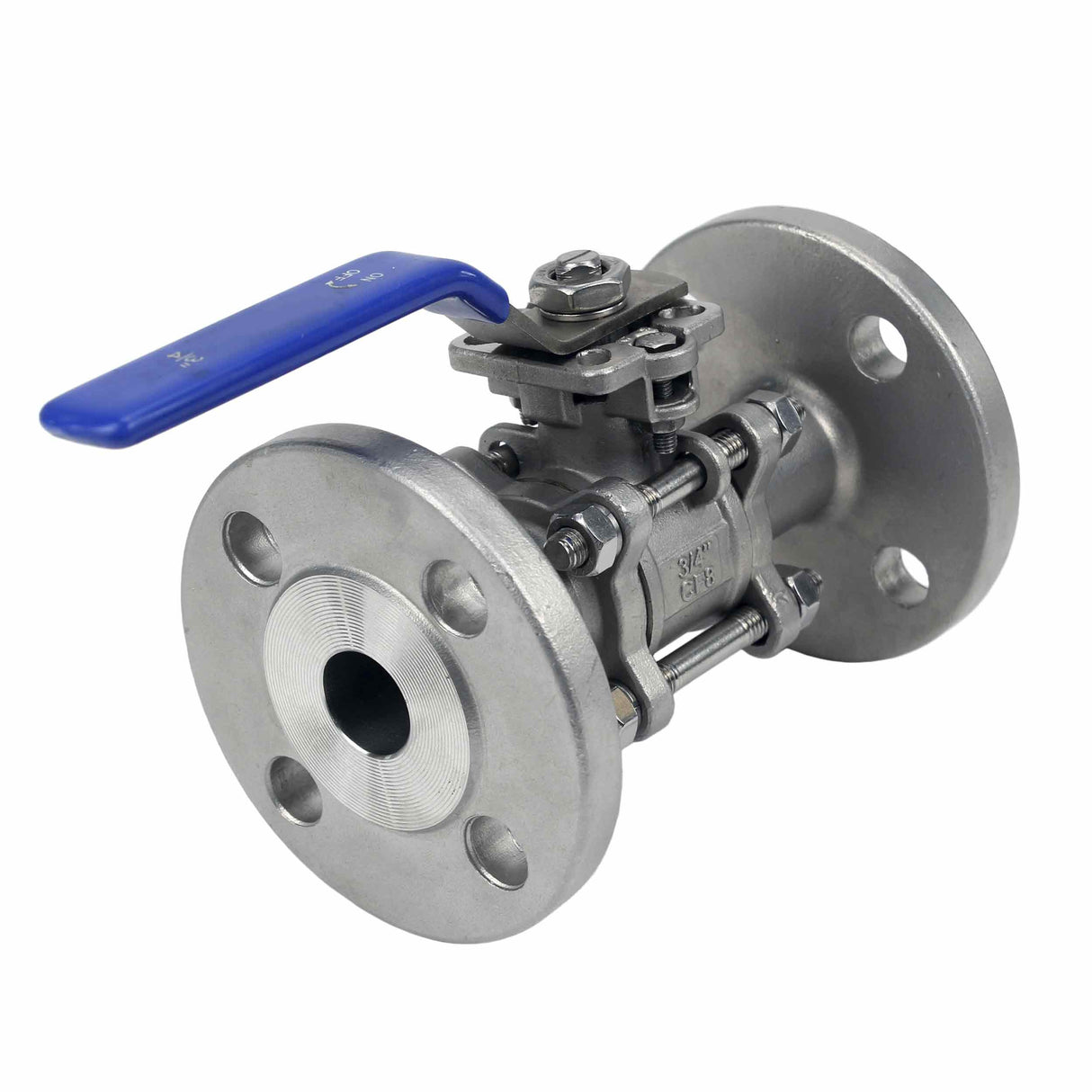

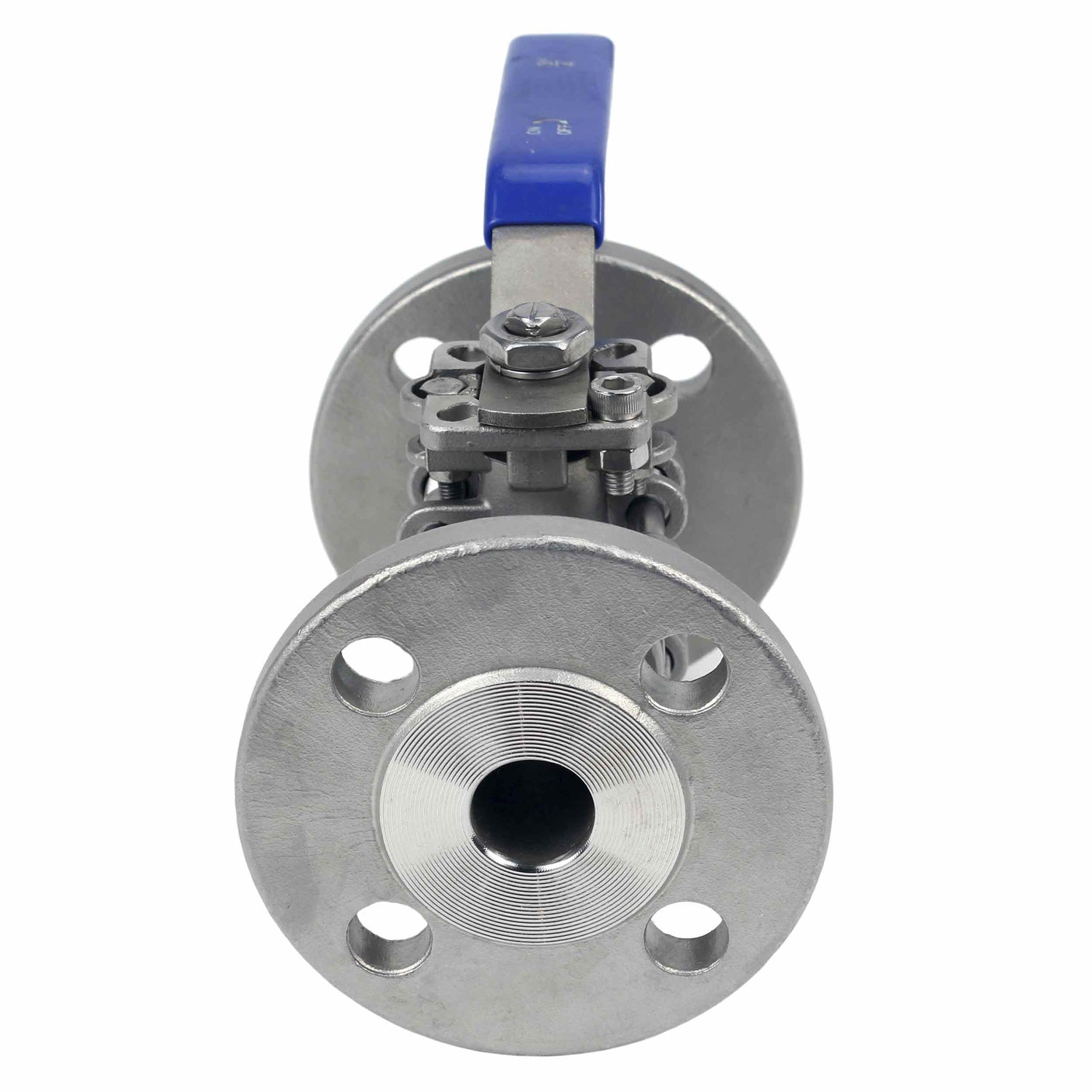

Edelstahl-kugelhahn Elephant BV.F.Fp.T.ISO.304.180, 580 psi, SS304, vollbohrung, mit flanschverbindung und ISO 5211 montageplatte.

€31,20
inkl. MwSt. Versand wird beim Checkout berechnet.

Edelstahl-kugelhahn Elephant BV.F.Fp.T.ISO.304.180, 580 psi, SS304, vollbohrung, mit flanschverbindung und ISO 5211 montageplatte. - DN15 / 40 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Der Edelstahl-Kugelhahn Elephant BV.F.Fp.T.ISO.304.180 580 psi, SS304, mit vollem Durchgang, Flanschanschluss, mit Montageunterlage ISO 5211 wird als Absperrventil in Wärme- und Wasserversorgungsanlagen, Dampf-, Kraftstoff- und Pneumatikanlagen mit Druckluft und neutralen Gasen eingesetzt. Der Einbau von Ventilen dieser Baureihe ist in Anlagen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die nicht aggressiv auf die Werkstoffe des Ventils wirken.

Kugelhahn Abmessungen Elephant BV.F.Fp.T.ISO.304.180 580 psi, SS304, voller Anschluss, Flanschanschluss, mit ISO 5211 Montageplatte

Ball valve overall dimensions Elephant BV.F.Fp.T.ISO.304.180 580 psi, SS304, full port, flanged connection, with ISO 5211 mounting pad

Kugelhahn Detail Skizze Elephant BV.F.Fp.T.ISO.304.180 580 psi, SS304, voller Anschluss, Flanschanschluss, mit ISO 5211 Montageplatte

DN 15 20 25 32 40 50 65 80 100
d 15 20 25 32 38 50 64 79 99
D 95 105 115 140 150 165 184 200 220
D1 65 75 85 100 110 125 145 160 180
D2 45 58 68 78 88 102 122 138 158
W 16 18 18 18 18 20 20 20 20
f 2 2 2 2 3 3 3 3 3
L±1.5 130 150 160 180 200 230 290 310 350
T 128 129 167 167 193 193 242 272 295
H 71 74 97 110 117 125,5 135,5 157 181
Vorbau quadratisch 9х9 9х9 11х11 11х11 14х14 14х14 17х17 17х17 17х17
ISO
5211		 F03/F04 F03/F04 F04/F05 F04/F05 F05/F07 F05/F07 F07/F10 F07/F10 F07/F10
Gewicht 2,08 2,945 3,775 5,215 6,505 8,405 13,055 18,045 27,755

Werkstoffe für Kugelhahnkomponenten Elephant BV.F.Fp.T.ISO.304.180 580 psi, SS304, voller Anschluss, Flanschanschluss, mit ISO 5211 Montageplatte

Ball valve component materials Elephant BV.F.Fp.T.ISO.304.180 580 psi, SS304, full port, flanged connection, with ISO 5211 mounting pad

Kugelhahn Detail Skizze Elephant BV.F.Fp.T.ISO.304.180 580 psi, SS304, voller Anschluss, Flanschanschluss, mit ISO 5211 Montageplatte

№ Name des Teils Material Menge
1 Körper SS304 / SS316 1
2 Bolzenkugel S304 / S316 1
3 Schraube S201 / S304 4~6
4 Nuss S201 / S304 6~12
5 Versiegeln PTFE 1
6 Vorbau SS304 / SS316 1
7 Stopfbuchse S201 / S304 1
8 Stopfbuchse WCB/CF8/CF8M 2
9 Ringe für den Sattel PTFE 2
10 Anlaufscheibe PTFE 1
11 Nuss S201 / S304 1
12 Handgriff S201 / S304 1
13 Abdeckung des Griffs

PVC

 1
14 Stopper S201 / S304 1

Spezifikation
  • Herkunftsland
    China
  • Portöffnung
    Vollständiger Port
  • Konfiguration
    Zweiwege
  • Körpermaterial
    Edelstahl AISI 316
  • Materialball
    Edelstahl AISI 316
  • Materialkugeldichtung
    PTFE
  • Maximal zulässige Temperatur
    356 °F / 180 °C
  • Verbindungstyp
    Flansch
  • Steuerungstyp
    Hebelgriff
  • Betriebsumgebung
    Wasser, Luft, Ölprodukte
  • Anwendungen
    Wasserversorgung, Wärmeversorgung, Pneumatische Systeme

Bewertungen (0)

Dokumentation
nullBall valve ELEPHANT BVxxP 3pc -FP-F-ISO-H DN15-100

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D160-22739DN1540 bar €31,20 0 Auf Lager
    D160-22740DN2040 bar €44,95 Ausverkauft
    D160-22741DN2540 bar €52,57 Ausverkauft
    D160-22736DN3240 bar €81,83 Ausverkauft
    D160-22737DN4040 bar €98,86 Ausverkauft
    D160-22738DN5040 bar €127,26 Ausverkauft
    D160-22743DN6525 bar €190,17 Ausverkauft
    D160-22744DN8025 bar €233,07 Ausverkauft
    D160-22742DN10016 bar €437,22 Ausverkauft
