Elephant  |  SKU: D160-22706

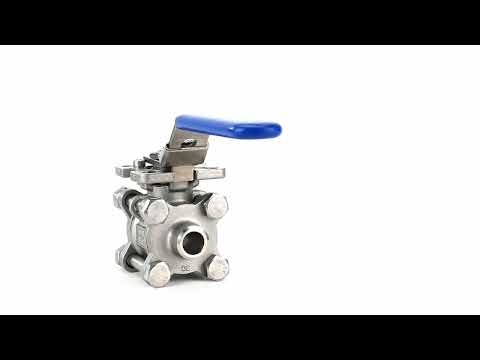

Edelstahl-kugelhahn Elephant BV.W.Fp.316.200, 986 psi, vollbohrung, zum schweißen, mit ISO 5211 montageplatte und griff

€32,78
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Der Edelstahlkugelhahn wird als Absperrarmatur in Wärme- und Wasserversorgungsanlagen, Dampf-, Kraftstoff- und Pneumatikanlagen mit Druckluft und neutralen Gasen eingesetzt. Der Einbau von Armaturen dieser Baureihe ist in Anlagen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die nicht aggressiv auf die Werkstoffe der Armatur wirken.

Kugelhahn Elephant BV.W.Fp.316.200 986 psi, voller Durchgang, zum Schweißen, mit ISO 5211 Montageplatte und Griff

Ball valve overall dimensions Elephant BV.W.Fp.316.200 986 psi, full port, for welding, with ISO 5211 mounting pad and handle

Kugelhahn Detail Skizze Elephant BV.W.Fp.316.200 986 psi, voller Durchgang, zum Schweißen, mit ISO 5211 Montageplatte und Griff

DN D L±1.5 H H1 H2 E T C ISO 5211 Gewicht, kg
10 10 63 70 9 38,9 17,2 131 9 F03/F04 0,578
15 15 65 80 9 40 21,3 131 9 F03/F04 0,645
20 20 75 74 9 43,9 26,7 131 9 F03/F04 0,810
25 25 83 86 13,5 53 33,5 167 11 F04/F05 1,085
32 32 98 95 13,5 56 42,2 167 11 F04/F05 1,66
40 40 112 116 15 60 48,3 193 14 F05/F07 2,195
50 50 135 123 15 75 60,5 193 14 F05/F07 3,025
65 65 175 145 21 97 73,2 242 17 F07/F10 5,910
80 80 198 154 21 112 88,9 272 17 F07/F10 8,135
100 100 246 165 21 122 114,3 295 17 F07/F10 15,15

Kugelhahnwerkstoffe Elephant BV.W.Fp.316.200 986 psi, voller Durchgang, zum Schweißen, mit ISO 5211 Montageplatte und Griff

Ball valve component materials Elephant BV.W.Fp.316.200 986 psi, full port, for welding, with ISO 5211 mounting pad and handle

Kugelhahn Detail Skizze Elephant BV.W.Fp.316.200 986 psi, voller Durchgang, zum Schweißen, mit ISO 5211 Montageplatte und Griff

№ Name des Teils Material Menge
1 Körper SS316 1
2 Bolzenkugel S304 / S316 1
3 Schraube S201 / S304 4~6
4 Nuss S201 / S304 4~6
5 Versiegeln PTFE 1
6 Vorbau SS304 / SS316 1
7 Stopfbuchse S201 / S304 1
8 Nuss S201 / S304 1
9 Abdeckung WCB/CF8/CF8M 2
10 Ringe für den Sattel PPL 2
11 Anlaufscheibe PTFE 1
12 Handgriff S201 / S304 1
13 Griffschale PVC 1
14 Stopfen S201 / S304 1
15 O-Ring VITON 1

Spezifikation
  • Herkunftsland
    China
  • Portöffnung
    Standardanschluss
  • Konfiguration
    Zweiwege
  • Körpermaterial
    Edelstahl AISI 316
  • Materialball
    Edelstahl AISI 316
  • Materialkugeldichtung
    PTFE
  • Maximal zulässige Temperatur
    200 °C
  • Verbindungstyp
    Zum Schweißen
  • Steuerungstyp
    Hebelgriff
  • Betriebsumgebung
    Wasser, Luft, Ölprodukte
  • Anwendungen
    Wasserversorgung, Wärmeversorgung

Bewertungen (0)

Dokumentation
nullBall valve ELEPHANT BV3232P 3pc -FP-F-ISO-H

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D160-22706DN1063 bar €32,78 10 Auf Lager
    D160-22707DN1563 bar €32,76 20 Auf Lager
    D160-22708DN2063 bar €43,02 15 Auf Lager
    D160-22709DN2563 bar €61,94 10 Auf Lager
    D160-22710DN3263 bar €80,49 15 Auf Lager
    D160-22711DN4040 bar €112,45 Ausverkauft
    D160-22712DN5040 bar €157,24 Ausverkauft
    D160-22713DN6525 bar €320,93 Ausverkauft
    D160-22714DN8025 bar €473,76 Ausverkauft
    D160-22715DN10025 bar €795,45 Ausverkauft
