Edelstahl-kugelhahn Elephant BV.CF.Fp.316.200, 290 psi, vollbohrung, k – Valve Elephant
1 7
Elephant  |  SKU: D160-22166

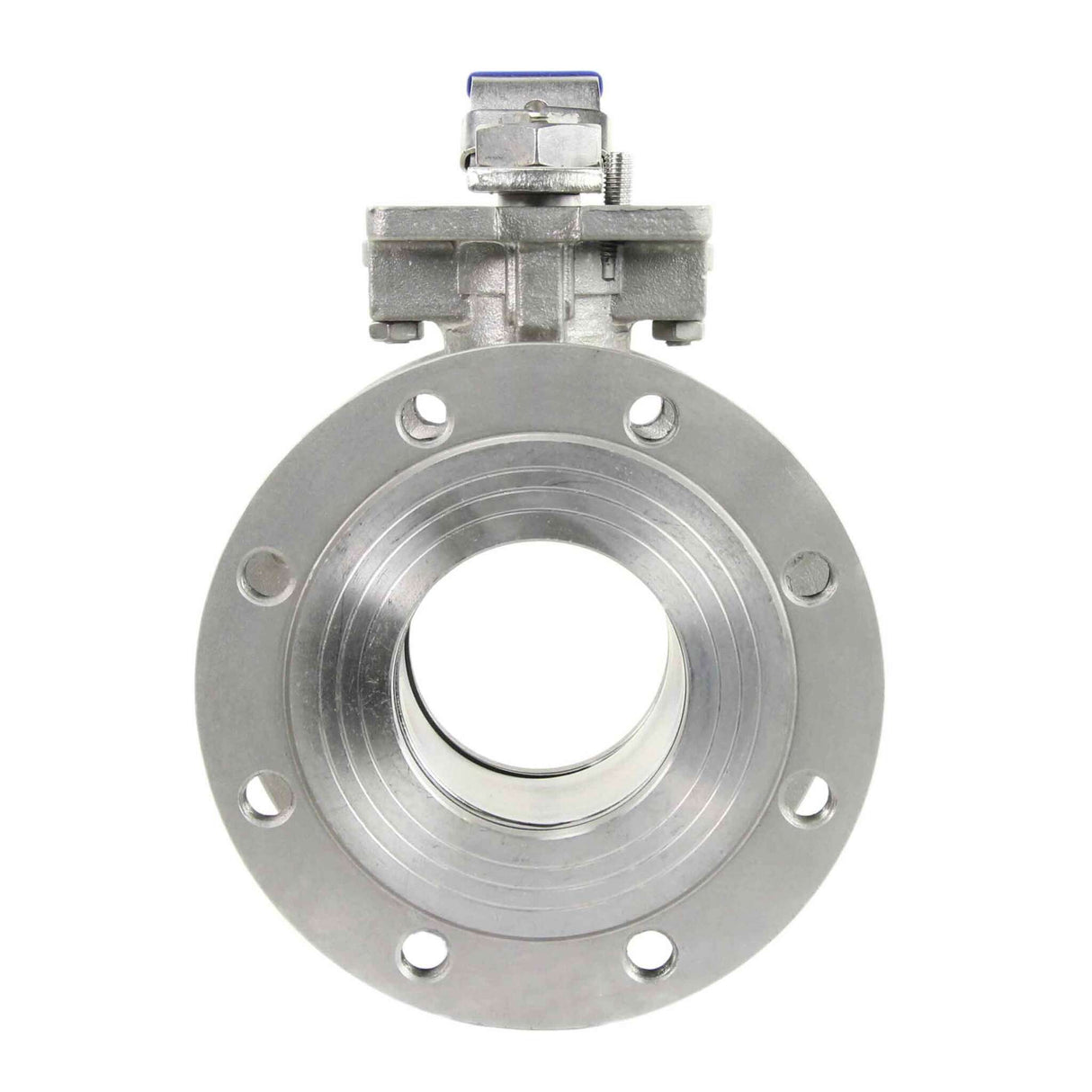

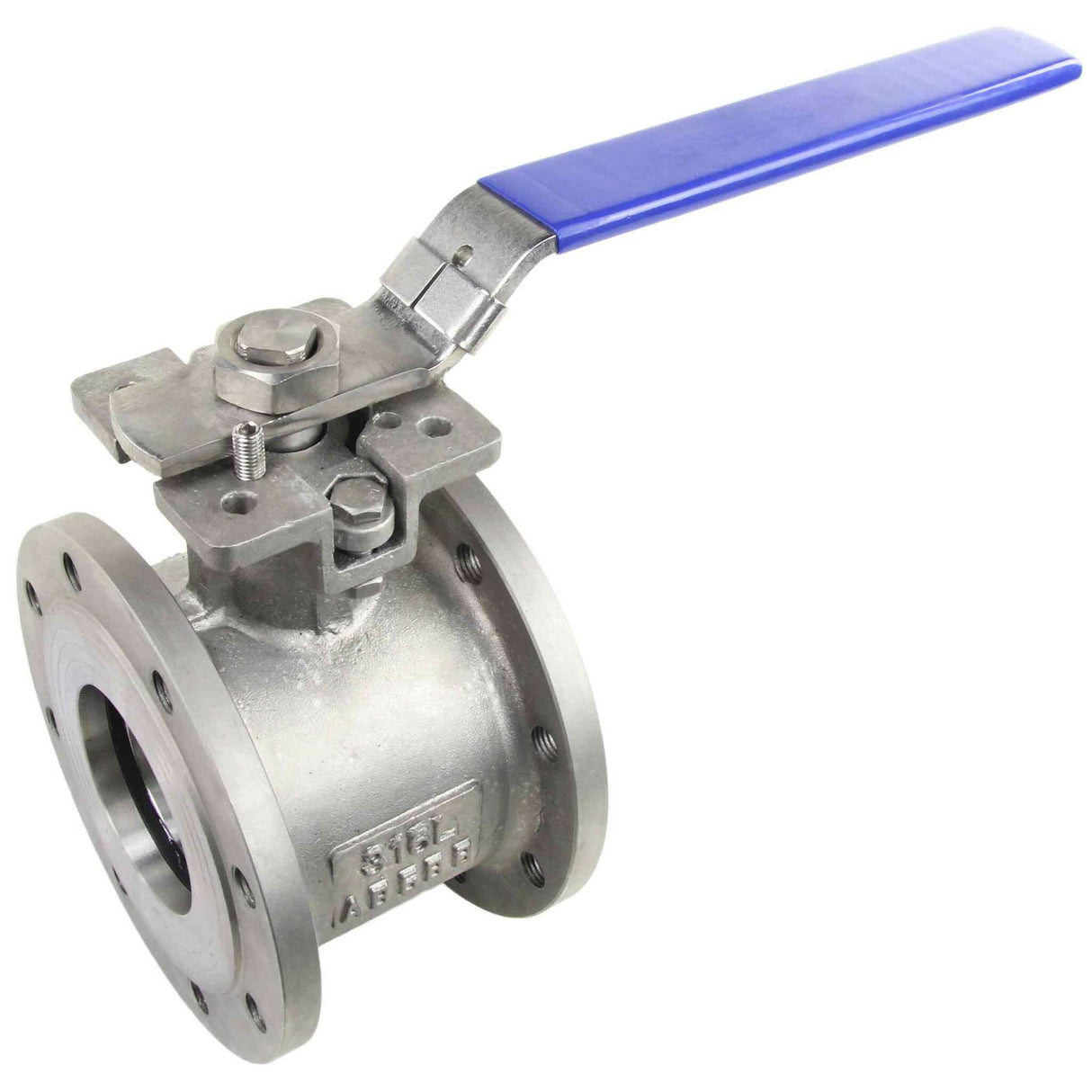

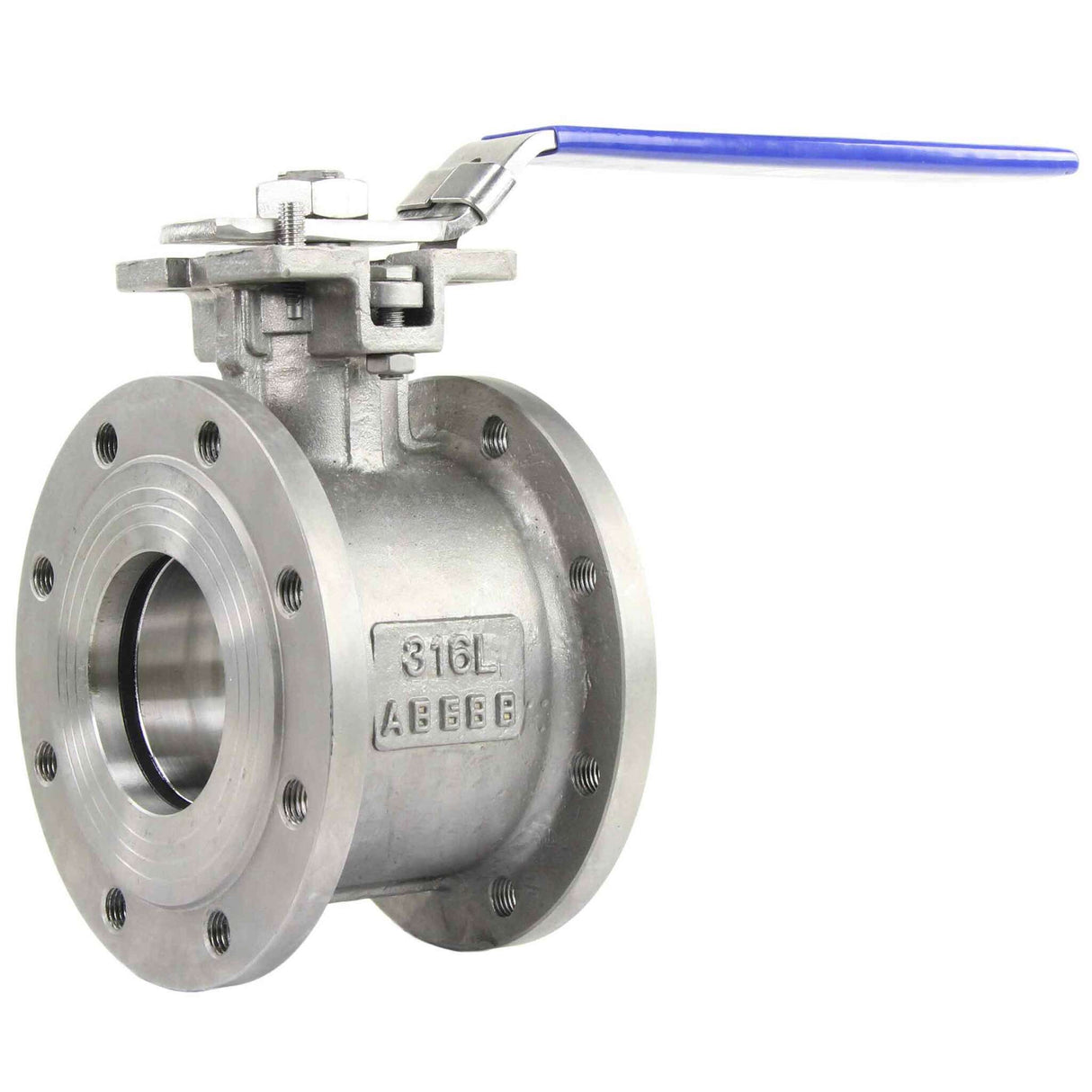

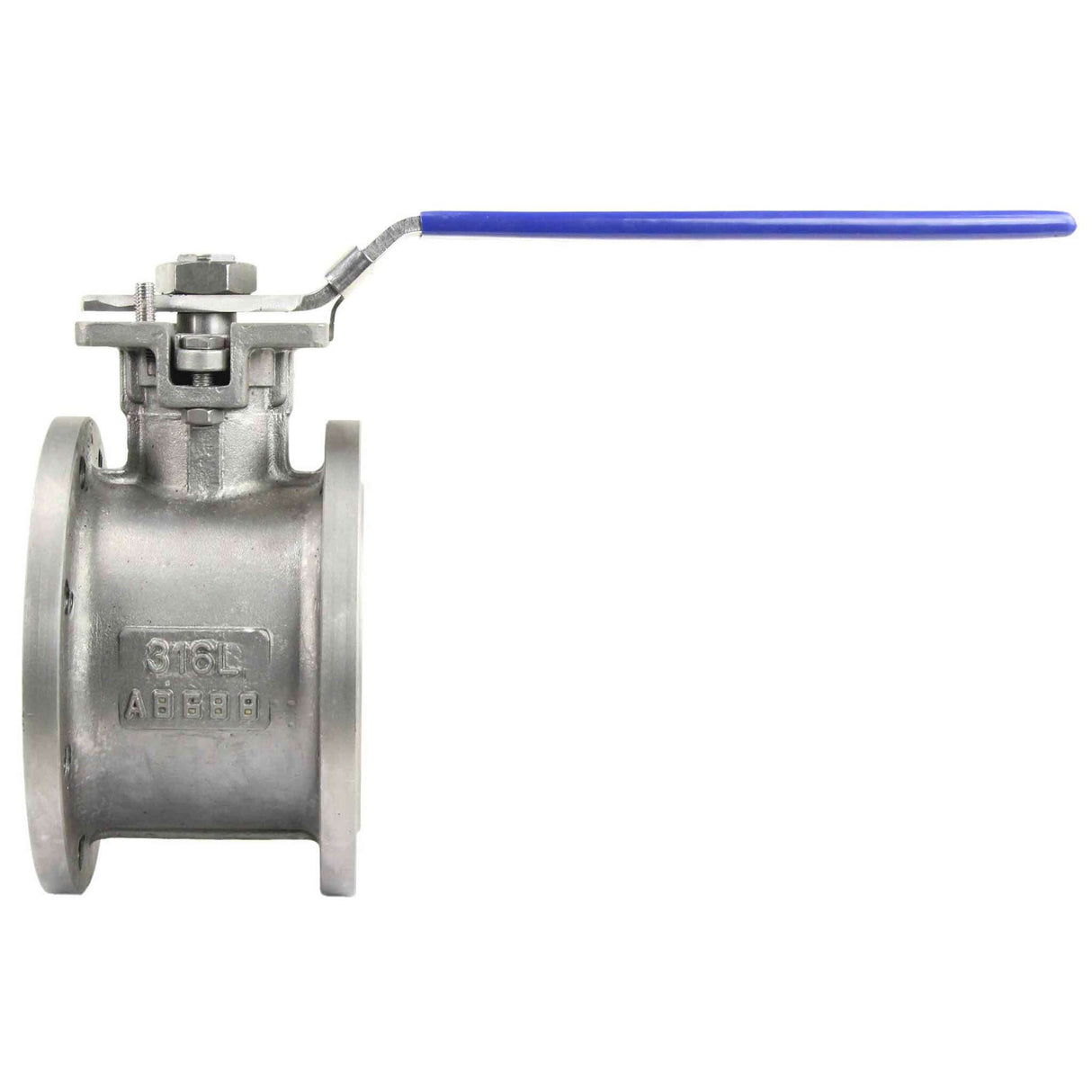

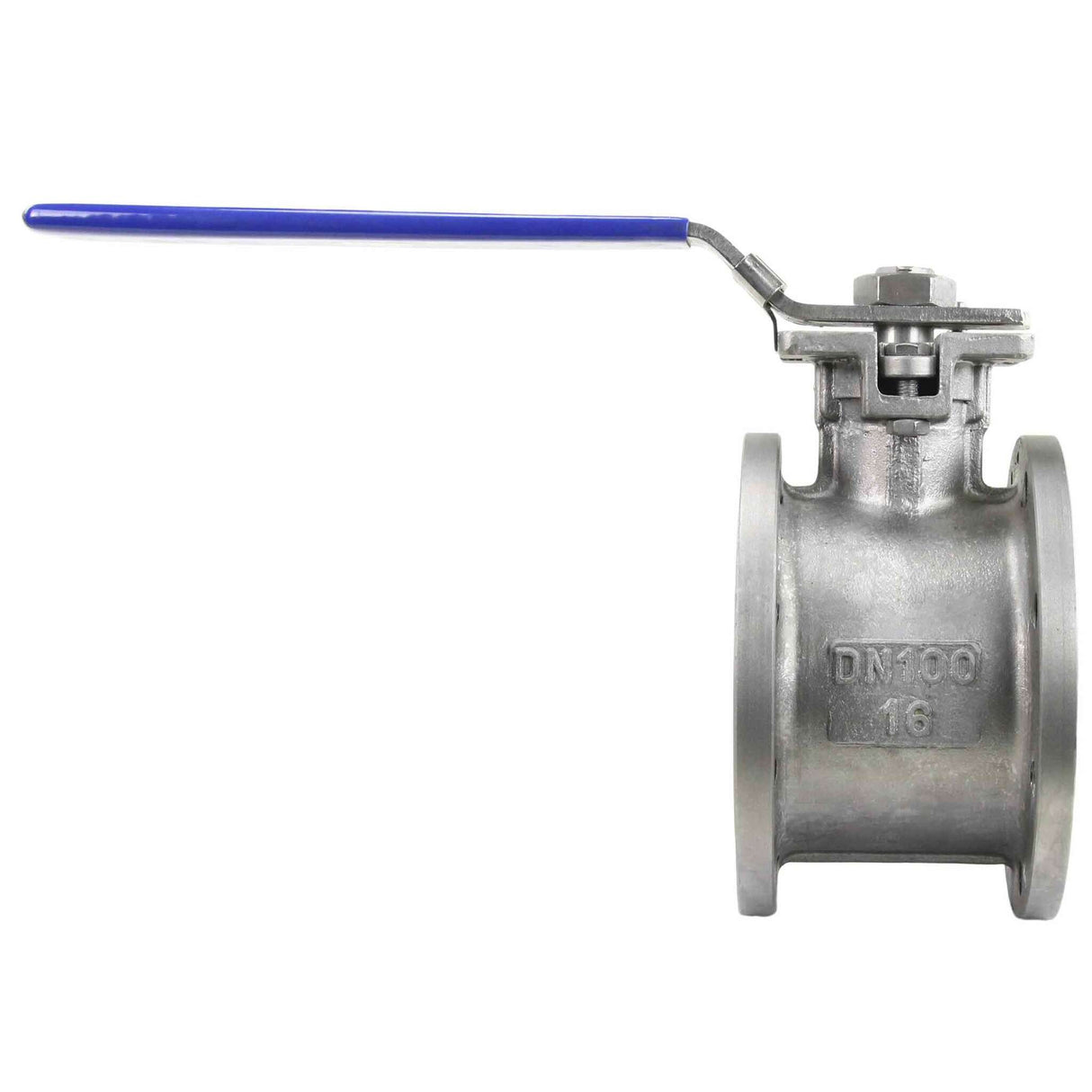

Edelstahl-kugelhahn Elephant BV.CF.Fp.316.200, 290 psi, vollbohrung, kompakte flanschverbindung klasse 150, mit ISO 5211 montageplatte und griff

€83,86
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Edelstahl-Kugelhahn Elephant BV.CF.Fp.316.200 290 psi, voller Durchgang, kompakter Flanschanschluss Klasse 150, mit ISO 5211 Montageunterlage und Griff wird als Absperrventil in Wasserversorgungssystemen, Wärmeversorgung, Brennstoff-, Dampf- und Pneumatiksystemen mit neutralen Gasen und Druckluft eingesetzt. Der Einbau von Kranen dieser Baureihe ist in Anlagen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol, etc.) transportieren, die nicht aggressiv auf die Werkstoffe des Krans wirken. Die Verwendung von Kugelhähnen als Steuerventile ist nicht zulässig.

Kugelhahn Elephant BV.CF.Fp.316.200 290 psi, voller Durchgang, kompakter Flanschanschluss Klasse 150, mit ISO 5211 Montageplatte und Griff

Ball valve overall dimensions Elephant BV.CF.Fp.316.200 290 psi, full port, compact flanged connection Class 150, with ISO 5211 mounting pad and handle

Kugelhahn Detail Skizze Elephant BV.CF.Fp.316.200 290 psi, voller Durchgang, kompakter Flanschanschluss Klasse 150, mit ISO 5211 Montageplatte und Griff

DN 15 20 25 32 40 50 65 80 100
D 95 105 115 135 145 160 180 195 215
D1 65 75 85 100 110 125 145 160 180
D2 47 58 68 78 88 102 122 133 158
Т - - 10 18 18 18 20 22 24
F 2 2 2 3 3 3 3 3 3
E 120 120 140 170 200 240 280 320 400
L 34 38 42 54 62 72 96 118 140
d 15 20 25 32 38 45.5 58 73 93
H 65 71 76 98 105 128 146 170 185
Vorbau 9x9 9x9 11x11 11x11 14x14 14x14 17x17 17x17 19x19
N-ØM 4-M12 4-M12 4-М12 4-М16 4-М16 4-М16 8-М16 8-М16 8-М16
ISO F03 F03 F05 F05 F05 F05, F07 F07, F10 F07, F10 F07, F10
Gewicht 1.7 1.9 2.5 3.5 4.35 5.45 7.8 10.3 18

Kugelhahnwerkstoffe Elephant BV.CF.Fp.316.200 290 psi, voller Durchgang, kompakter Flanschanschluss Klasse 150, mit ISO 5211 Montageplatte und Griff

Ball valve component materials Elephant BV.CF.Fp.316.200 290 psi, full port, compact flanged connection Class 150, with ISO 5211 mounting pad and handle

Kugelhahn Detail Skizze Elephant BV.CF.Fp.316.200 290 psi, voller Durchgang, kompakter Flanschanschluss Klasse 150, mit ISO 5211 Montageplatte und Griff

№ Name des Teils Material
1,4 Nuss SS304/ SS
2 Sicherungsring SS304/ SS
3 Handgriff SS304/ SS
5 Dichtung PTFE
6 Anlaufscheibe PTFE
7 Vorbau SS304/ SS316/ SS
8 Abdeckung WCB/ CF8/ CF8M
9 Fall WCB/ CF8/ CF8M
10 Kugeldichtung PTFE
11 Char SS304/ SS316/ SS

Spezifikation
  • Herkunftsland
    China
  • Portöffnung
    Vollständiger Port
  • Konfiguration
    Zweiwege
  • Körpermaterial
    Edelstahl AISI 316
  • Materialball
    Edelstahl AISI 316
  • Materialkugeldichtung
    PTFE
  • Maximal zulässige Temperatur
    200 °C
  • Verbindungstyp
    Flansch
  • Steuerungstyp
    Hebelgriff
  • Betriebsumgebung
    Wasser, Luft, Ölprodukte
  • Anwendungen
    Wasserversorgung, Wärmeversorgung

Bewertungen (0)

Dokumentation

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D160-22166DN1516 bar €83,86 5 Auf Lager
    D160-22167DN2016 bar €90,06 5 Auf Lager
    D160-22168DN2516 bar €107,76 15 Auf Lager
    D160-22169DN3216 bar €187,93 5 Auf Lager
    D160-22170DN4016 bar €228,41 10 Auf Lager
    D160-22171DN5016 bar €290,24 10 Auf Lager
    D160-22172DN6516 bar €378,63 2 Auf Lager
    D160-22173DN8016 bar €506,09 5 Auf Lager
    D160-22174DN10016 bar €666,81 2 Auf Lager
