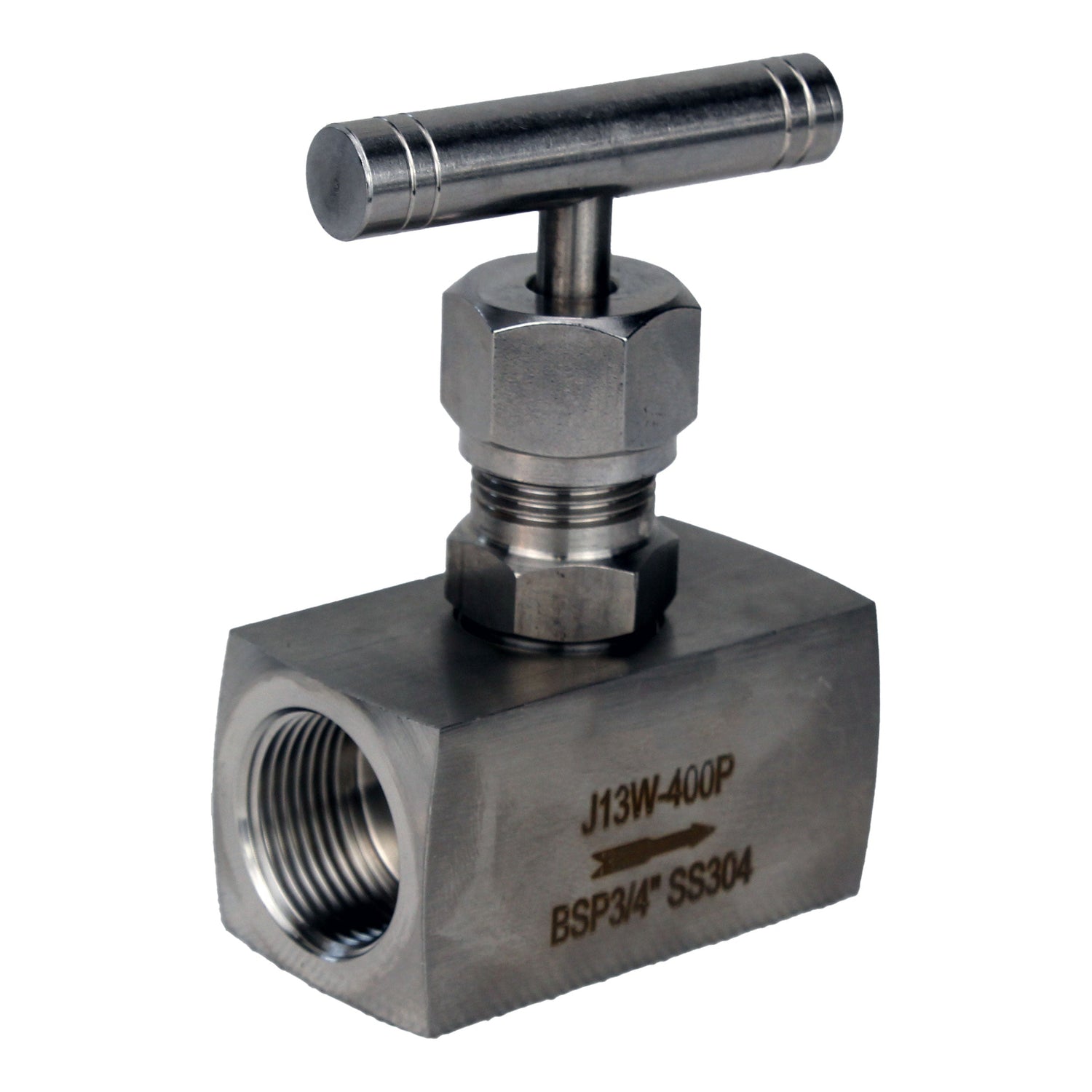

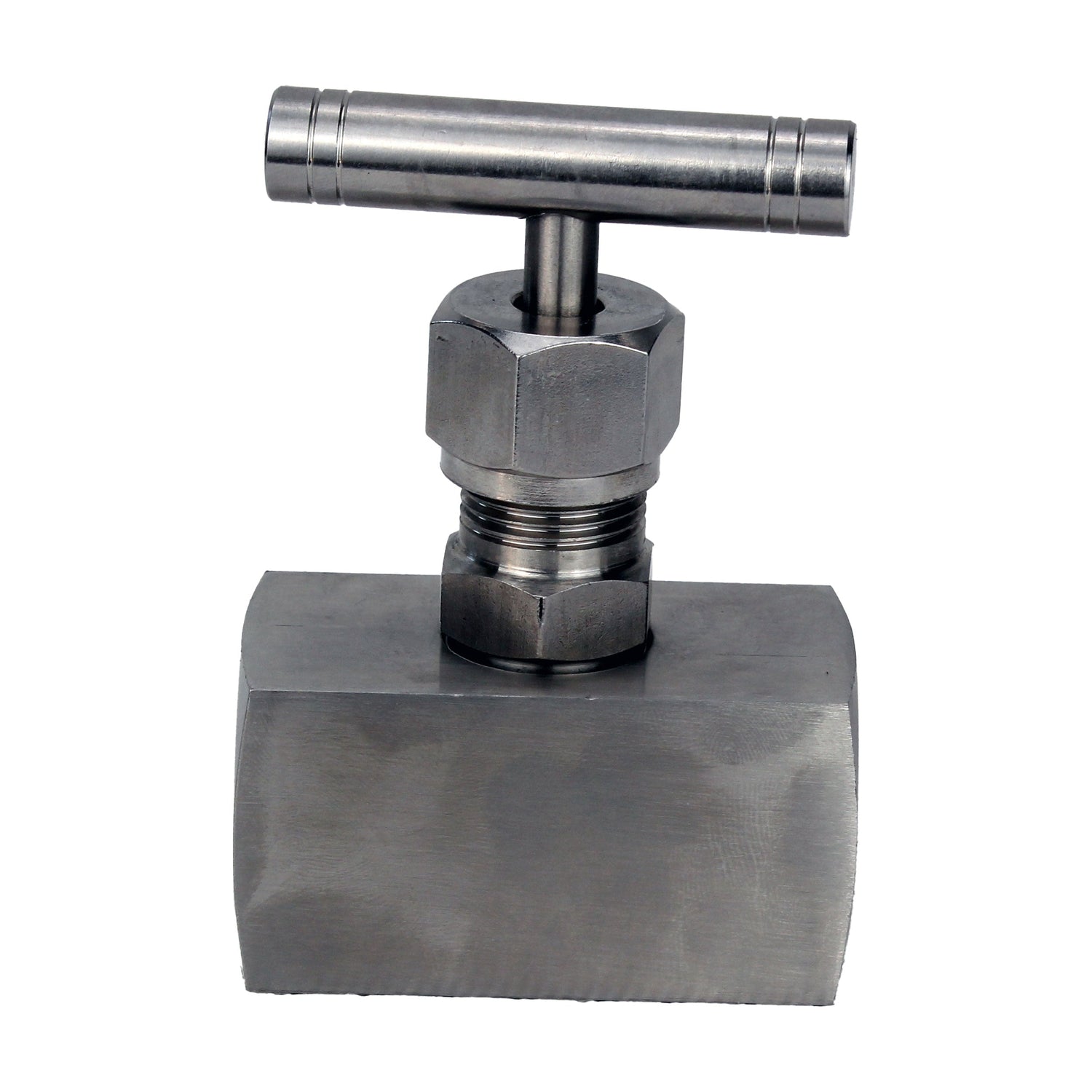

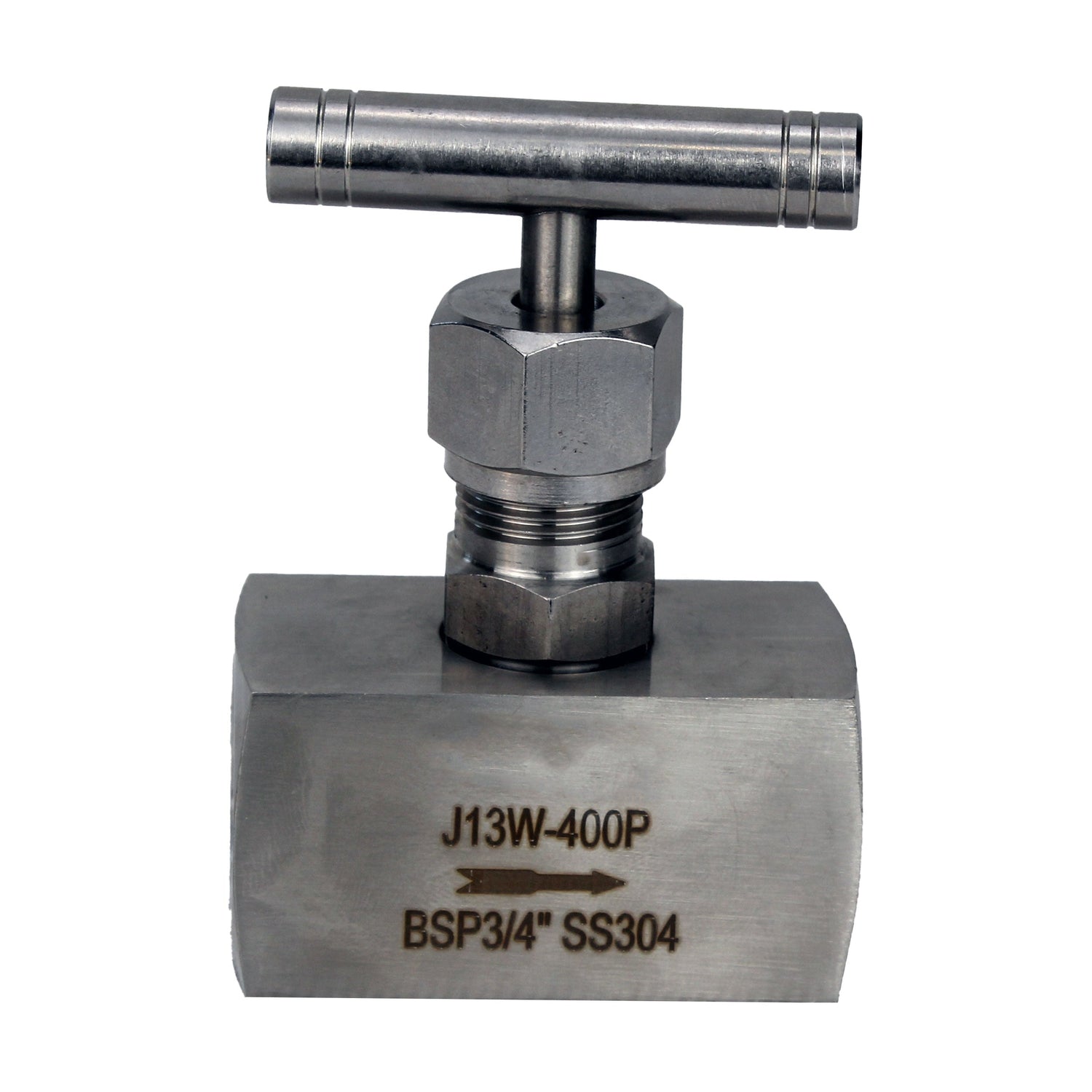

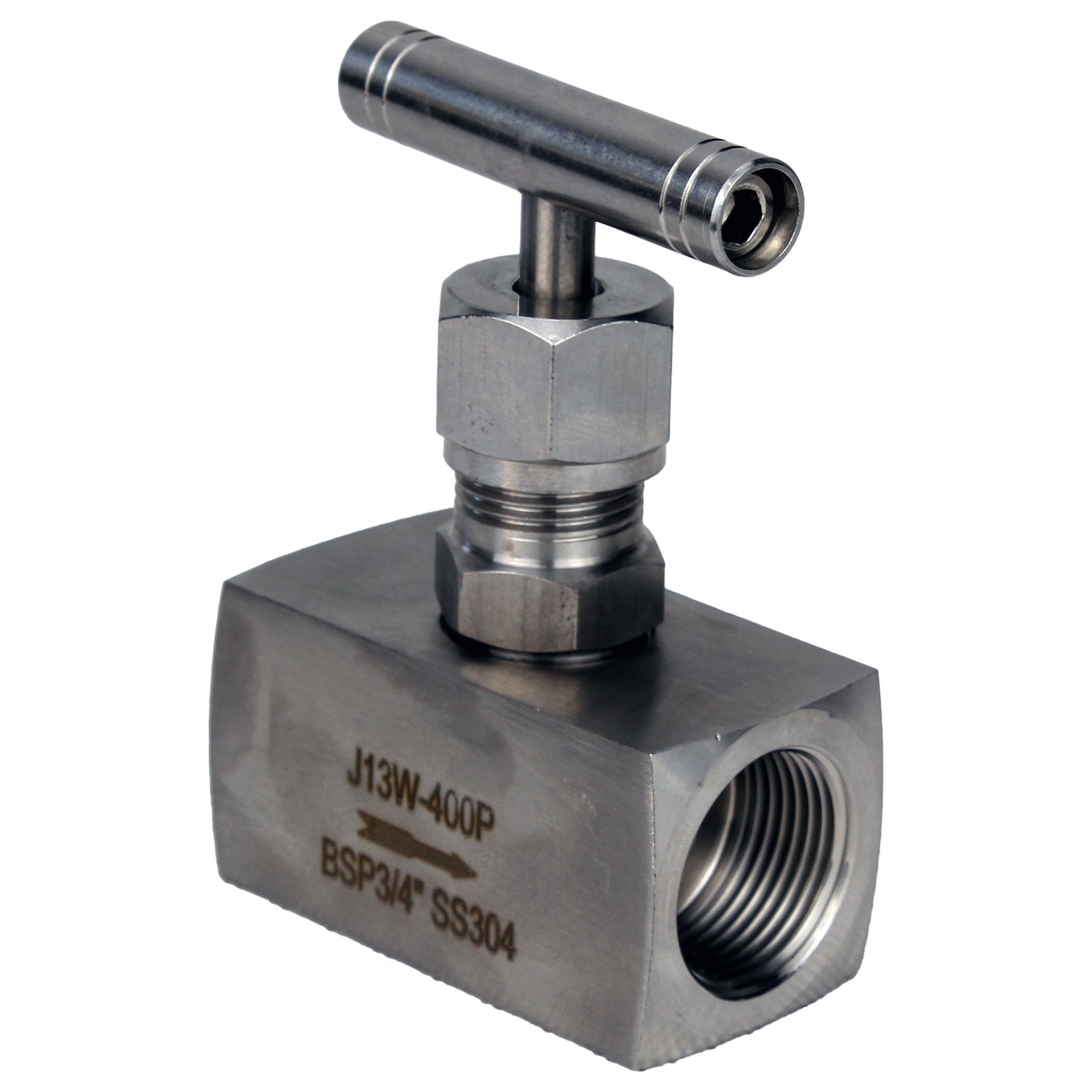

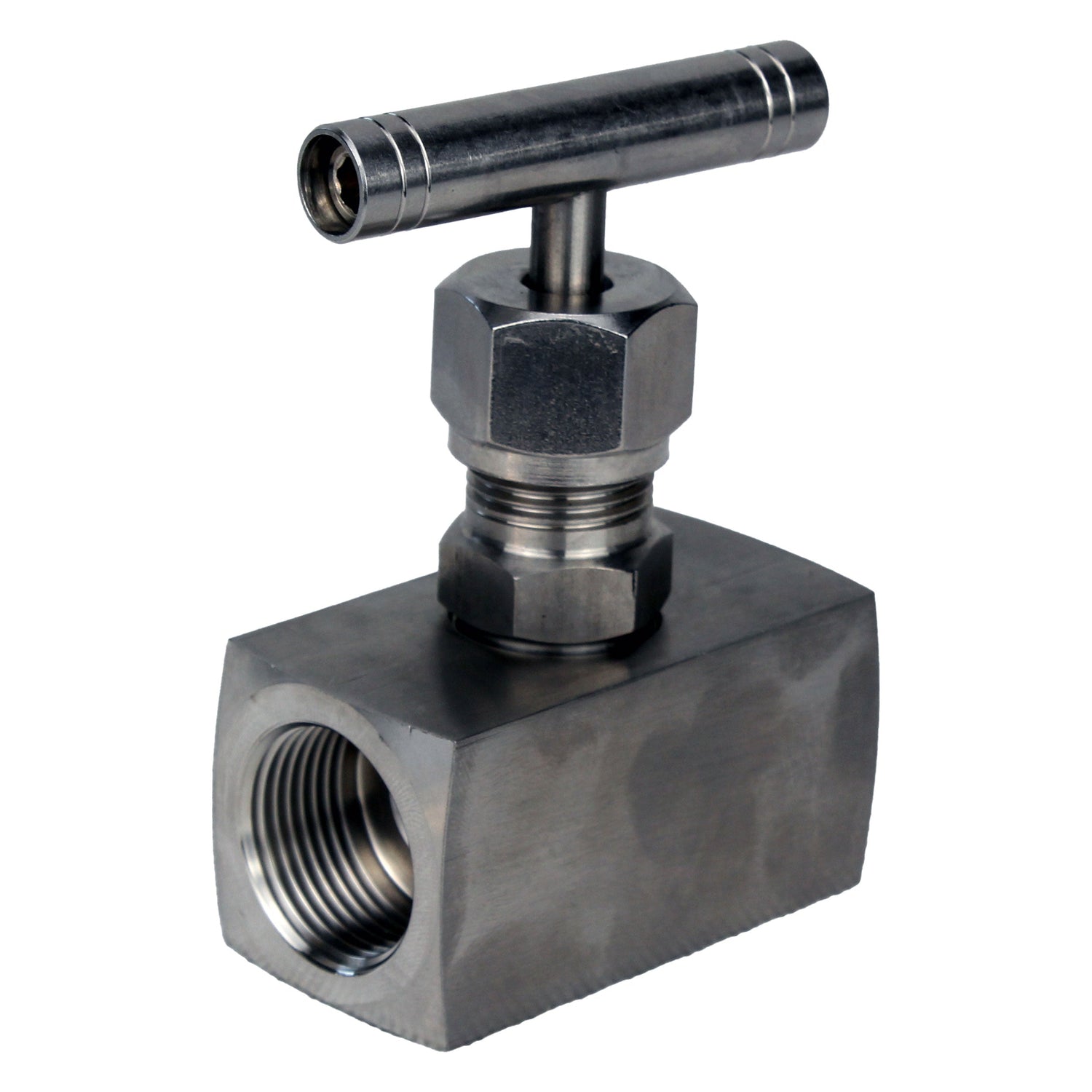

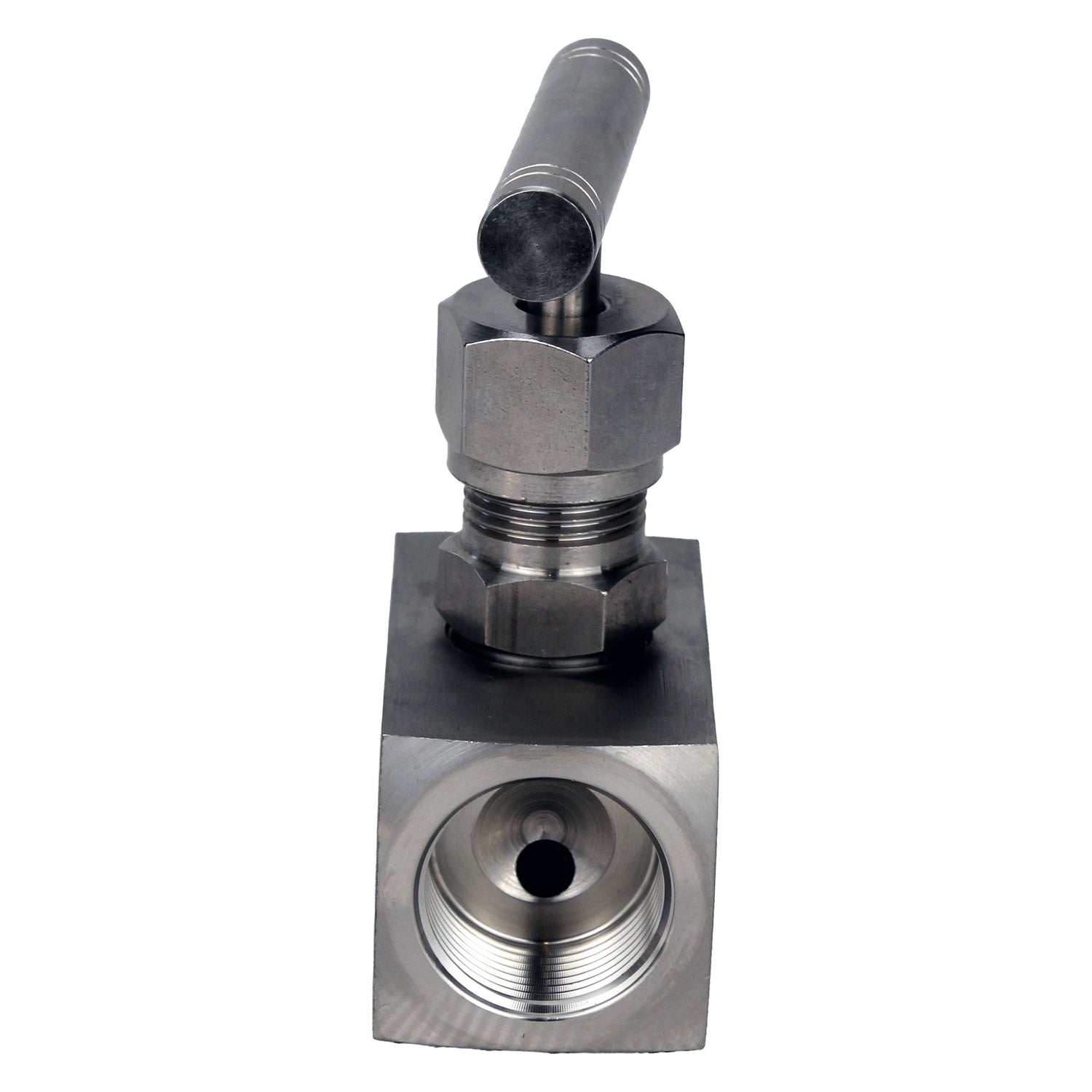

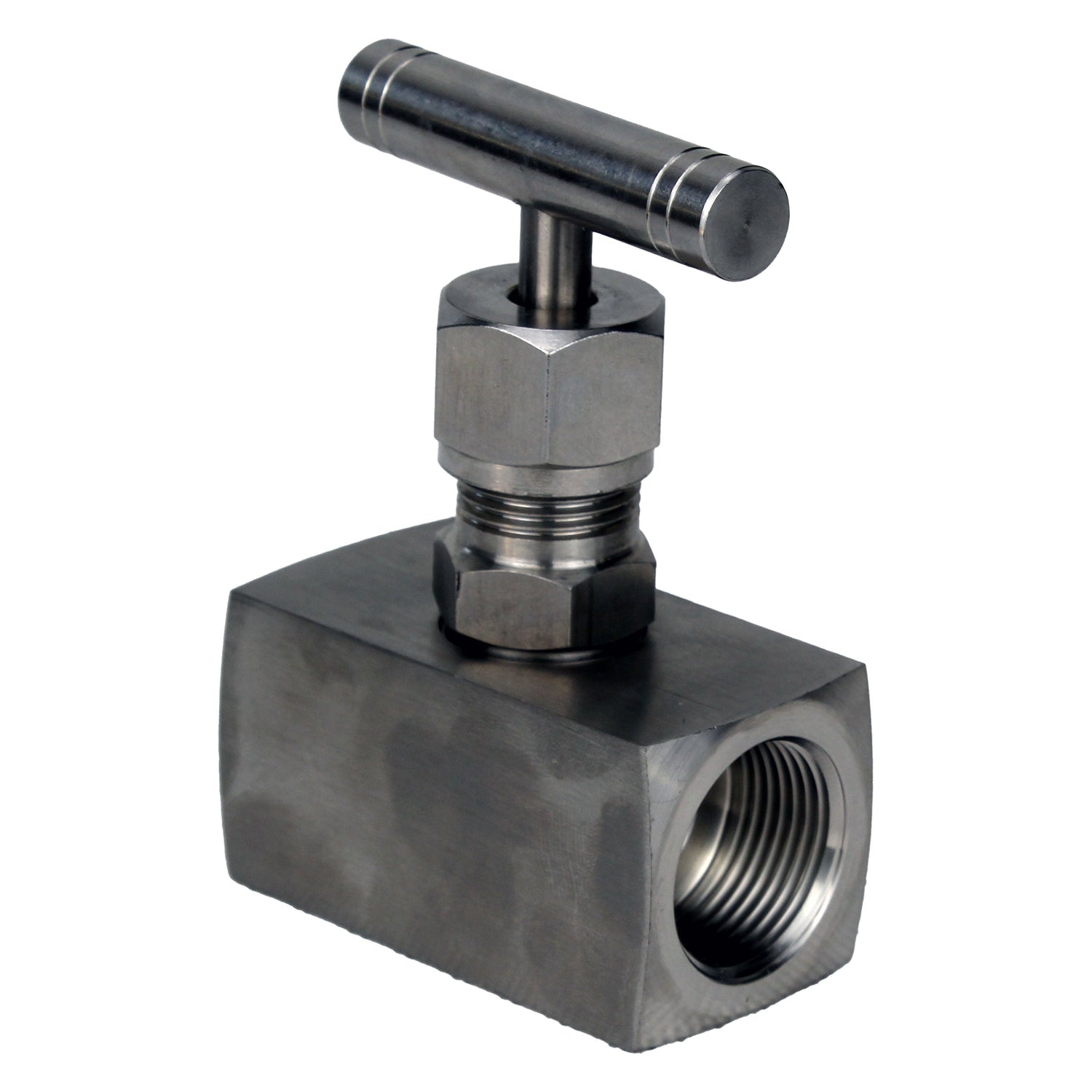

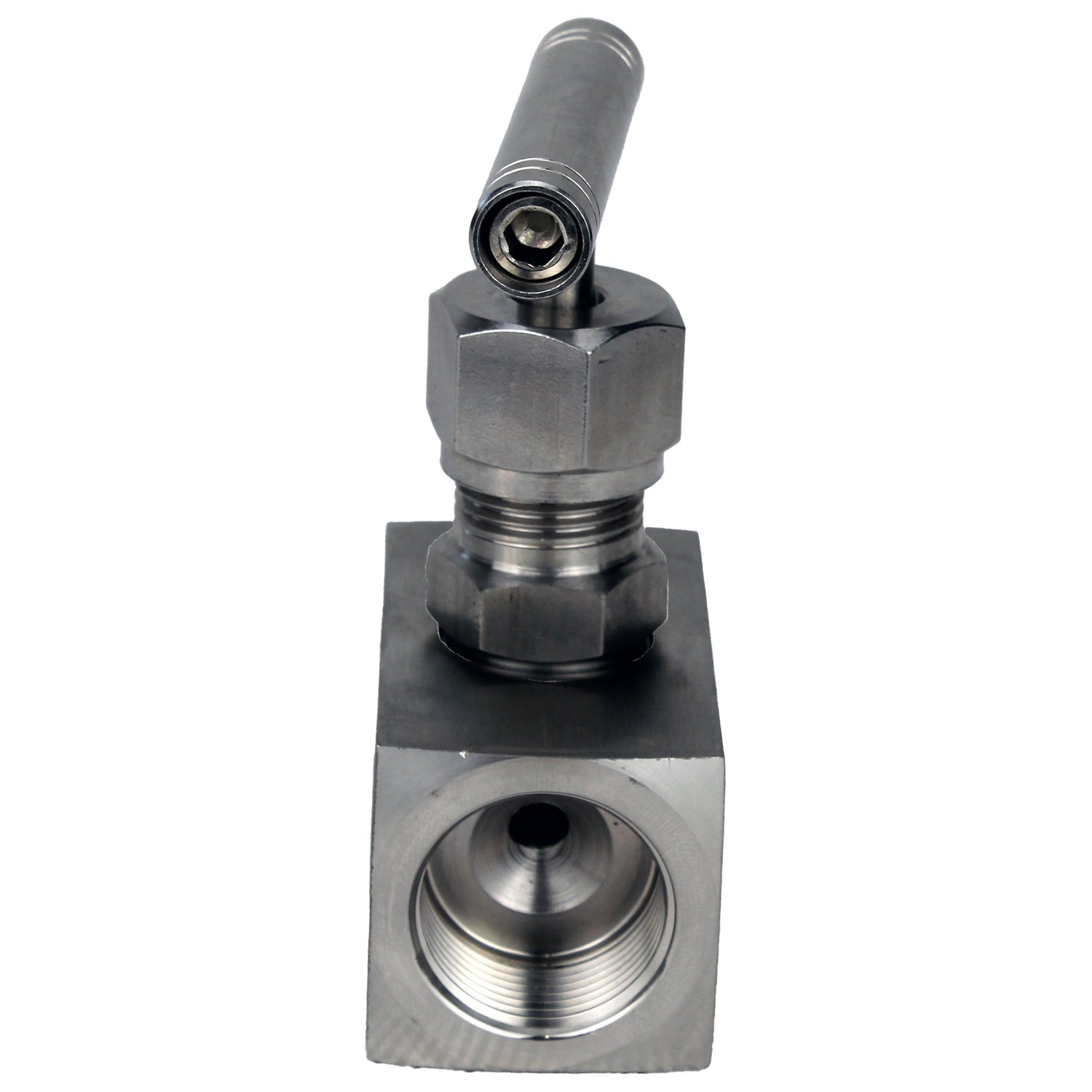

Elephant VN31M-T-Ht Gewindekugelhahn, Gehäuse - Edelstahl 304, Dichtung - Metall, mit T-Griff
Elephant VN31M-T-Ht Gewindekugelhahn, Gehäuse - Edelstahl 304, Dichtung - Metall, mit T-Griff - DN8 / 400 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Verfügbarkeit für Abholungen konnte nicht geladen werden
Lieferung und Versand
Lieferung und Versand
Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.
Beschreibung
Beschreibung
Nadelventile sind dafür ausgelegt, den Durchfluss von Wasser, Gas, Ölprodukten, Dampf-Wasser-Gemischen und anderen Medien in Prozessleitungen von Rohrleitungen sowie in Mess- und Steuersystemen abzusperren und zu regeln, ebenso in kleineren linearen Rohrleitungen mit dem Transport von hochdruckflüssigen und gasförmigen Medien.
Arbeitsprinzip. Ein charakteristisches Merkmal des Nadelventils ist eine konische, nadelartige Spitze am Ende des Ventilstifts. Wenn der T-Griff gedreht wird, bewegt sich der Stift nach oben oder unten, wodurch sich die Position der Nadel relativ zum Sitz ändert. Der längere Teil der Nadel ist kleiner als das Loch im Ventilsitz und passiert das Loch vor der Nadel. Dieses Design ermöglicht eine gleichmäßige Regelung der Mediumdurchflussrate mit relativ hoher Genauigkeit.
Technische Merkmale der Nadelventile Elephant VN31M-T-Ht Gewindenadelventil, Gehäuse - Edelstahl 304, Dichtung - Metall, mit T-Griff
| Merkmal | Wert |
|---|---|
| Nennweite DN | 8÷50 mm |
| Nenndruck PN | 400 bar |
| Betriebstemperatur | von -20°C bis +190°C |
| Arbeitsmedium | Wasser, Dampf und mit den Ventilmaterialien verträgliche Flüssigkeiten |
| Flussrichtungsanzeiger | Pfeil auf dem Ventilkörper |
| Leckageklasse | "A" |
| Rohranschluss | BSPP-Gewinde |
| Anwendungsbereiche | Heizungs- und Wasserversorgungssysteme, Industrie-Rohrleitungen |
| Durchschnittliche Lebensdauer | 5 Jahre |
| Ursprungsland | China |
Gesamt- und Einbaumaße der Nadelventile Elephant VN31M-T-Ht
| DN | L, mm | BSP | Hmm | D0, mm | Gewicht, kg |
| DN8 | 57 | G 1/4" | 82 | 57 | 0.35 |
| DN10 | 57 | G 3/8" | 82 | 57 | 0.35 |
| DN15 | 57 | G 1/2" | 90 | 63 | 0.35 |
| DN20 | 70 | G 3/4" | 110 | 70 | 0.5 |
| DN25 | 69 | G 1" | 123 | 77 | 0.8 |
| DN32 | 84 | G 1 1/4" | 140 | 99 | 1 |
| DN40 | 93 | G 1 1/2" | 156 | 99 | 2 |
| DN50 | 103 | G 2" | 160 | 99 | 3 |
Skizze der Abmessungen der Nadelventile Elephant VN31M-T-Ht
Materialien der Teile von Nadelventilen Elephant VN31M-T-Ht
| NEIN | Name | Material |
|---|---|---|
| 1 | Körper | Edelstahl AISI/SS 304 |
| 2 | Kolben | Edelstahl AISI/SS 304 |
| 3 | Kolbendichtung | PTFE |
| 4 | Handhaben | Aluminiumlegierung |
Materialskizze der Nadelventile Elephant VN31M-T-Ht
Spezifikation
Spezifikation
-
Herkunftsland
-
Körpermaterial
-
Maximal zulässige Temperatur
-
Verbindungstyp
-
Steuerungstyp
-
BetriebsumgebungWasser, Dampf, Neutrale Flüssigkeiten
-
Typ der Dichtung
