Elephant  |  SKU: D500-00079

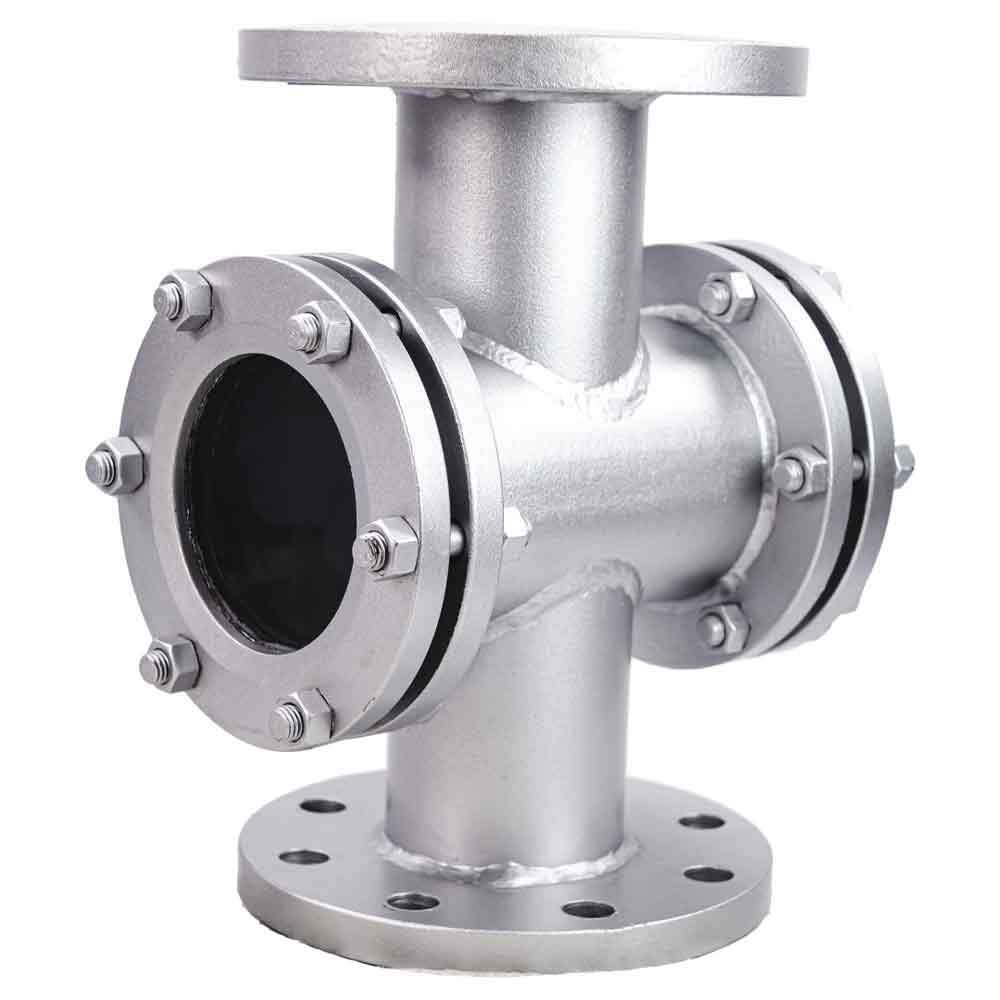

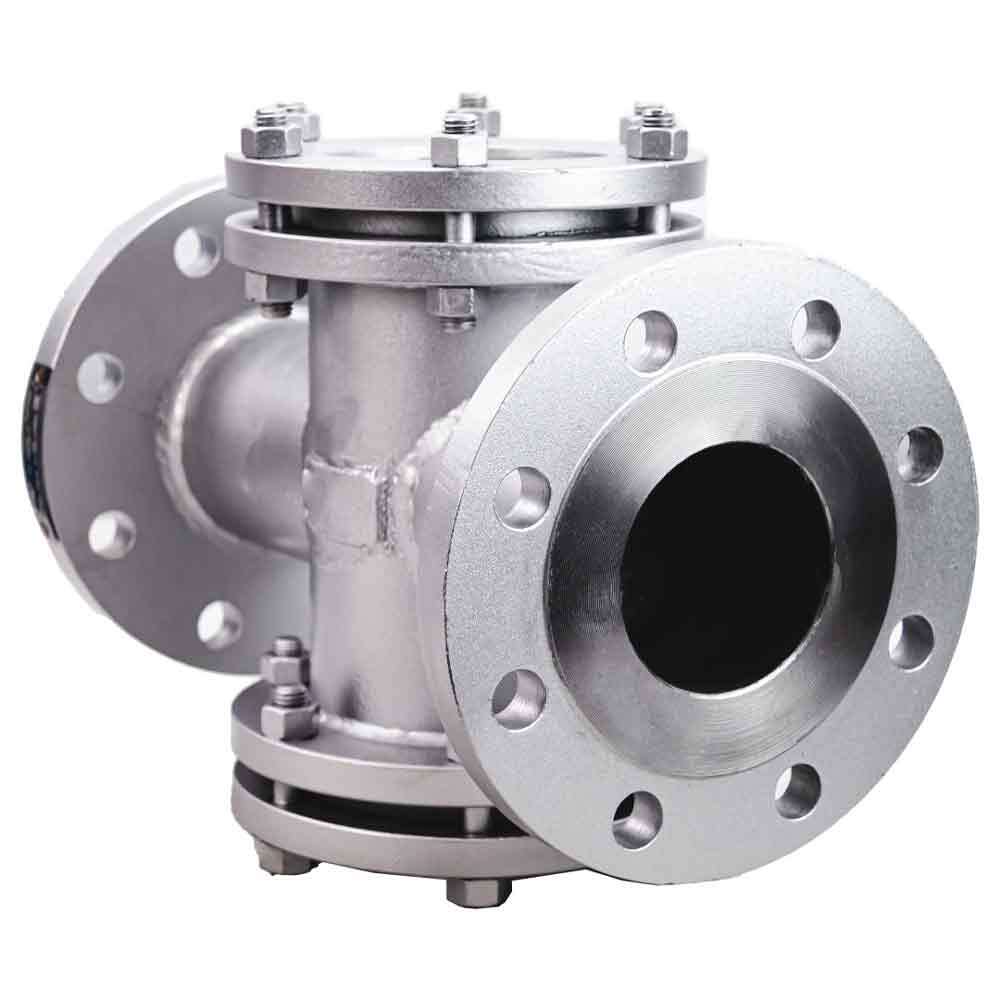

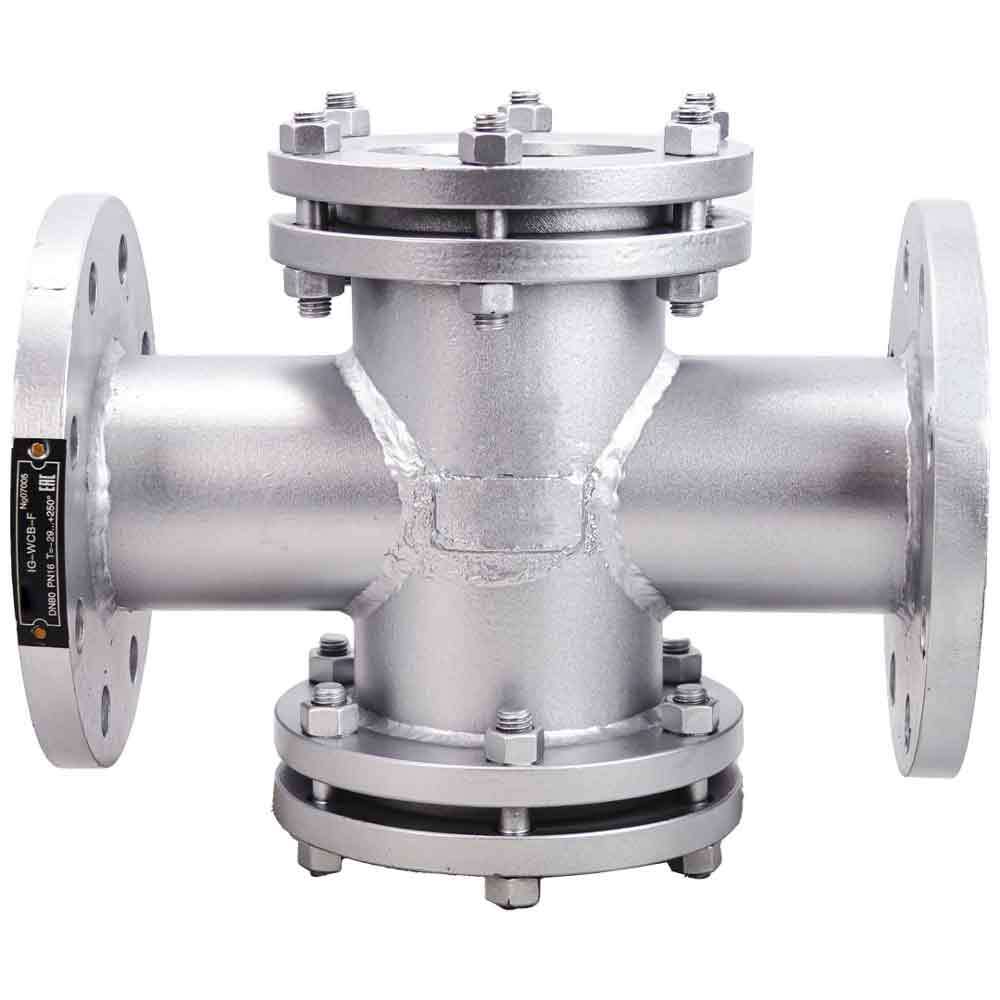

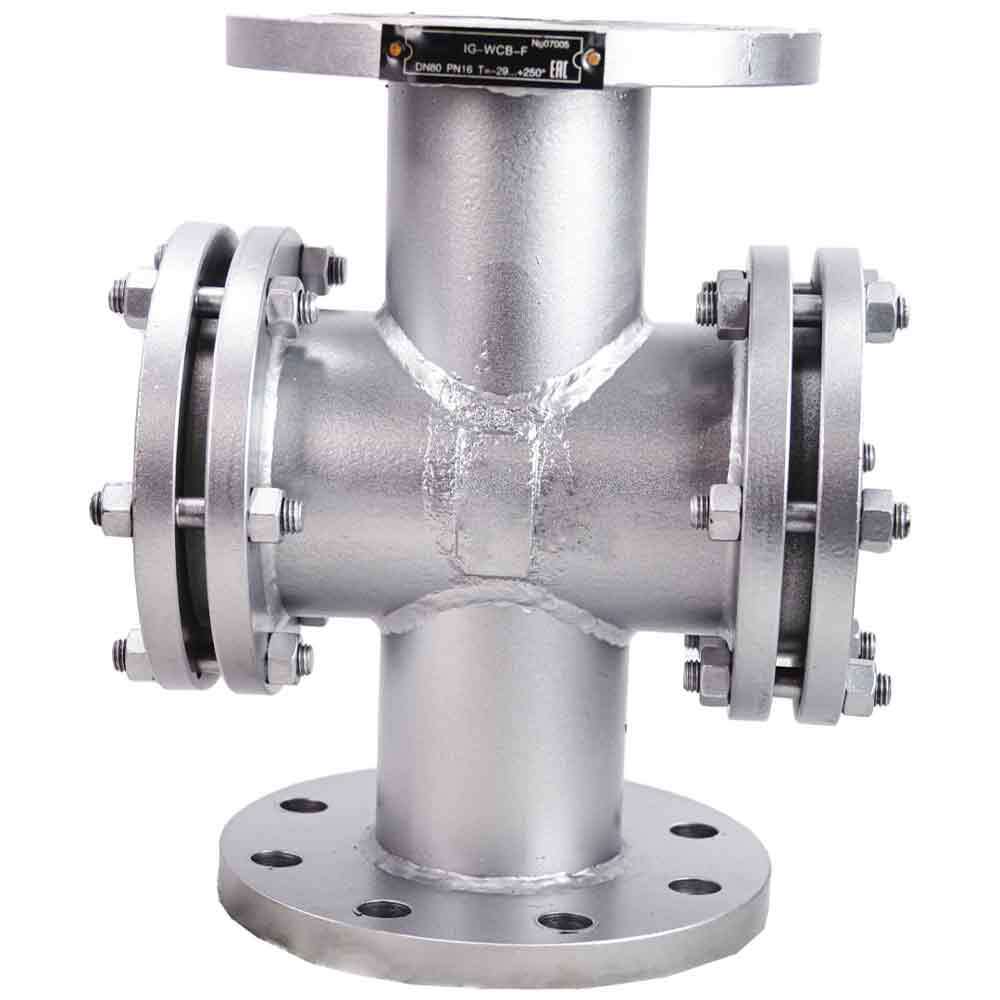

Flansch-Sichtglas Elephant WCB-BS-F-1, Gehäusematerial - Edelstahl AISI 1020

€114,90
inkl. MwSt. Versand wird beim Checkout berechnet.

Flansch-Sichtglas Elephant WCB-BS-F-1, Gehäusematerial - Edelstahl AISI 1020 - DN15 / 40 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Ein Flanschsichtglas, auch bekannt als Flanschsichtfenster, ist ein Gerät, das in industriellen Anwendungen verwendet wird, um Prozesse innerhalb von Druckbehältern, Rohrleitungen und Anlagen zu beobachten. Es besteht aus einem Glas, das in einem Metallflansch installiert ist. Die Flanschverbindung ermöglicht eine einfache Installation oder den Austausch des Sichtglases im System, ohne dass die gesamte Ausrüstung demontiert werden muss. Flanschsichtgläser ermöglichen es den Bedienern, Prozesse wie Flüssigkeitsstände, Farben und das Vorhandensein von Blasen visuell zu überwachen.





Abmessungen und Einbaumaße von Schaugläsern Elephant WCB-BS-F-1, Gehäusematerial - Edelstahl AISI 1020

DN Bar ØD ØD1 ØD2 S ØD3 Nicken L
15 40 95 65 45 16 50 4-14 130
20 40 105 75 58 18 50 4-14 150
25 40 115 85 68 18 50 4-14 160
32 40 140 100 78 18 50 4-18 180
40 40 150 110 88 18 65 4-18 200
50 40 165 125 102 20 80 4-18 230
65 16 185 145 122 18 80 8-18 290
80 16 200 160 138 20 100 8-18 310
100 16 220 180 158 20 125 8-18 350
125 16 250 210 188 22 150 8-18 400
150 16 285 240 212 22 150 8-22 450
200 16 340 295 268 24 150 12-22 480



Maßskizze der Schaugläser Elephant WCB-BS-F-1, Gehäusematerial - Edelstahl AISI 1020





Materialien der Sichtglas-Teile Elephant WCB-BS-F-1, Gehäusematerial - Edelstahl AISI 1020

Nr. Teilename Material
1 Versiegelung Graphit
2 Abdeckung WCB-Stahl
3 Schraube / Mutter Kohlenstoffstahl B7/2H
4 Fall Stahl WCB
5 Glas Borosilikat

Detailzeichnung der Schaugläser Elephant WCB-BS-F-1, Gehäusematerial - Edelstahl AISI 1020

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Edelstahl AISI 1020
  • Maximal zulässige Temperatur
    250 °C
  • Verbindungstyp
    Flansch
  • Betriebsumgebung
    Wasser, Luft, Flüssiges Medium
  • Anwendungen
    Heizsysteme, Bewässerungssysteme, Lüftungssysteme
  • Nenn­druck
    16 bar

Bewertungen (0)

Dokumentation
nullViewing glass ELEPHANT SG2-34G-F type B DN15-200 40-16 bar carbon steel flanged

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D500-00079DN1540 bar €114,90 0 Auf Lager
    D500-00080DN2040 bar €121,91 Ausverkauft
    D500-00081DN2540 bar €145,67 Ausverkauft
    D500-00082DN3240 bar €178,76 Ausverkauft
    D500-00083DN4040 bar €189,47 Ausverkauft
    D500-00084DN5040 bar €223,54 Ausverkauft
    D500-00085DN6516 bar €378,62 Ausverkauft
    D500-00086DN8016 bar €422,52 Ausverkauft
    D500-00087DN10016 bar €637,02 Ausverkauft
    D500-00088DN12516 bar €766,43 Ausverkauft
    D500-00089DN15016 bar €877,88 Ausverkauft
    D500-00090DN20016 bar €769,99 Ausverkauft
