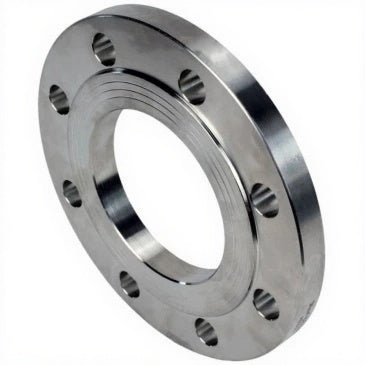

Flat flange Elephant DN15-300 10 bar welded, body - steel 20
Flat flange Elephant DN15-300 10 bar welded, body - steel 20 - DN15 / 10 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Verfügbarkeit für Abholungen konnte nicht geladen werden
Lieferung und Versand
Lieferung und Versand
Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.
Beschreibung
Beschreibung
Flanges are designed to connect fittings to pipelines, connect individual sections of pipelines to each other, and connect pipelines to various equipment.
Flange parameters Elephant DN15-300 10 bar welded, body - steel 20
| Parameter | Value |
| Fitting Type | Flanges |
| Flange Type | Flat |
| Execution Type | B - Raised Face |
| Nominal Pressure | 10 bar |
| Body Material | Steel 20 |
| Working Medium | Water, steam, gas, non-aggressive media, petroleum products |
| Maximum Working Medium Temperature | 400 °C |
| Country of Origin | China |
Overall and installation dimensions of flanges Elephant DN15-300 10 bar welded, body - steel 20
| DN | D | D1 | D2 | d1 | b | h | d | Weight |
| 15 | 95 | 65 | 47 | 19 | 10 | 2 | 4x14 | 0.51 |
| 20 | 105 | 75 | 58 | 26 | 12 | 2 | 4x14 | 0.74 |
| 25 | 115 | 85 | 68 | 33 | 12 | 2 | 4x14 | 0.89 |
| 32 | 135 | 100 | 78 | 39 | 14 | 2 | 4x18 | 1.4 |
| 40 | 145 | 110 | 88 | 46 | 15 | 3 | 4x18 | 1.71 |
| 50 | 160 | 125 | 102 | 59 | 15 | 3 | 4x18 | 2.06 |
| 65 | 180 | 145 | 122 | 78 | 17 | 3 | 4x18 | 2.8 |
| 80 | 195 | 160 | 133 | 91 | 17 | 3 | 4x18 | 3.19 |
| 100 | 215 | 180 | 158 | 110 | 19 | 3 | 8x18 | 3.96 |
| 125 | 245 | 210 | 184 | 135 | 21 | 3 | 8x18 | 5.4 |
| 150 | 280 | 240 | 212 | 161 | 21 | 3 | 8x22 | 6.62 |
| 200 | 335 | 295 | 268 | 222 | 21 | 3 | 8x22 | 8.05 |
| 250 | 390 | 350 | 320 | 273 | 23 | 3 | 12x22 | 10.65 |
| 300 | 440 | 400 | 370 | 325 | 24 | 4 | 12x22 | 12.9 |
Sketch of flange dimensions Elephant DN15-300 10 bar welded, body - steel 20
Spezifikation
Spezifikation
-
BetriebsumgebungWater, Steam, Gas, Non-aggressive environment, Petroleum products
