Elephant  |  SKU: D260-03041

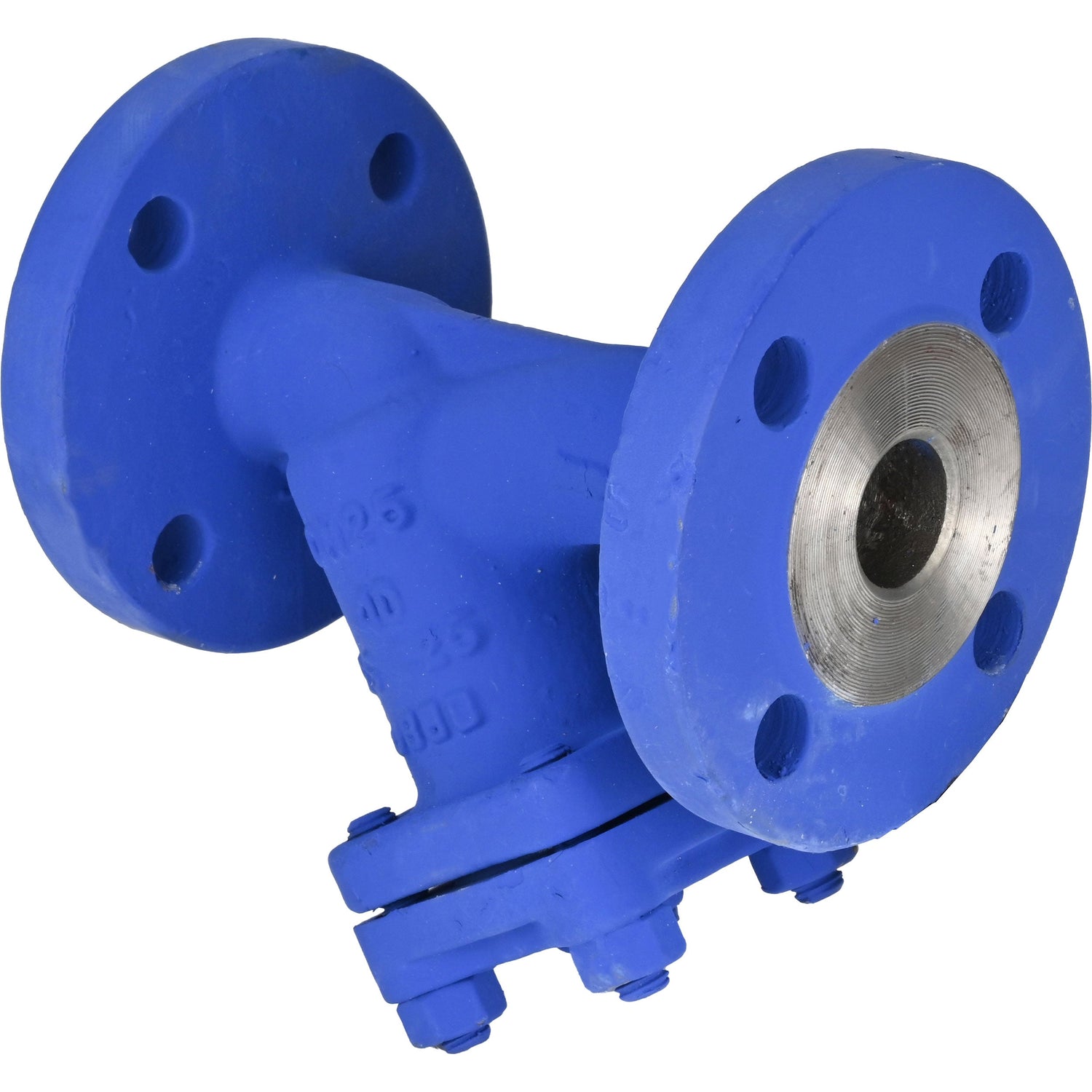

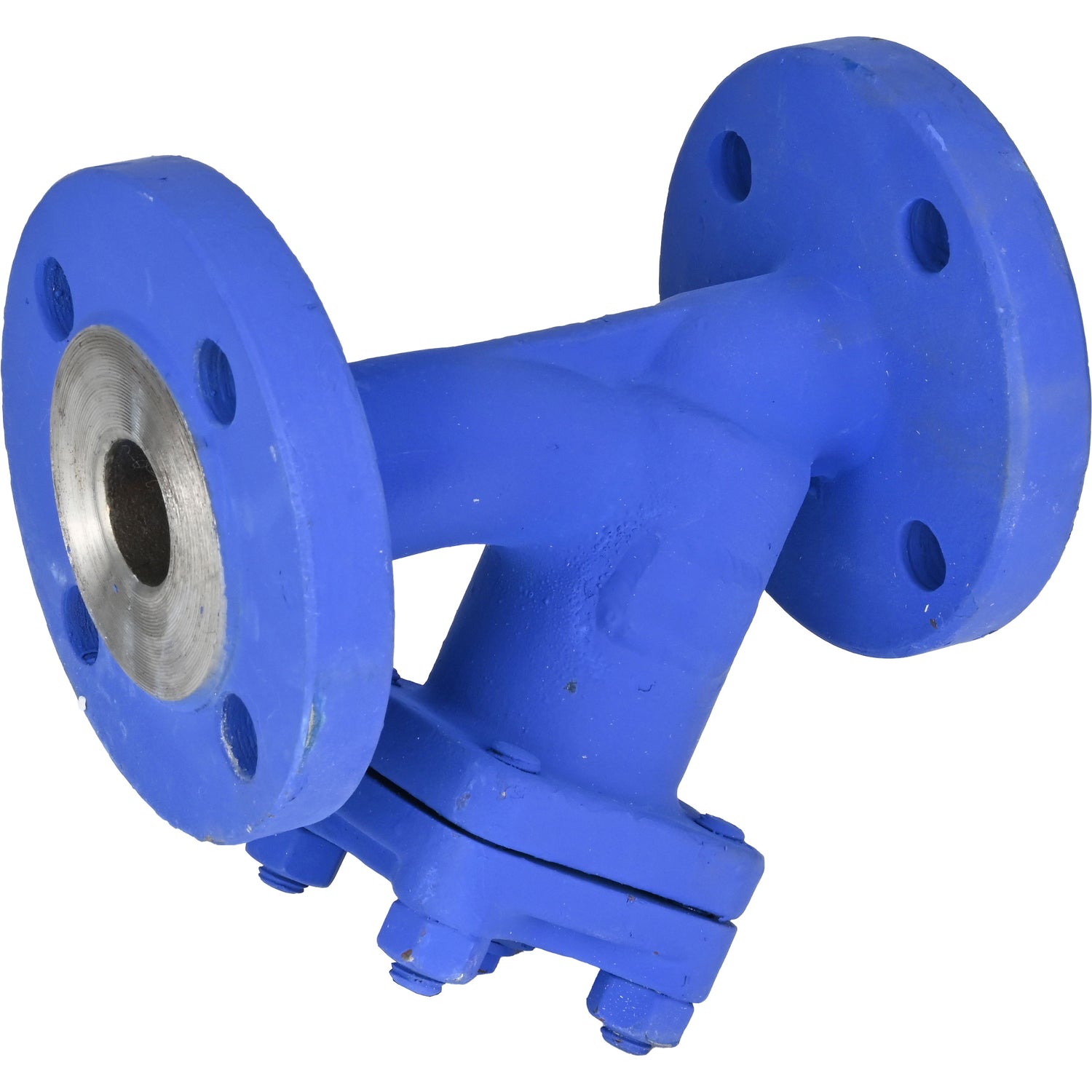

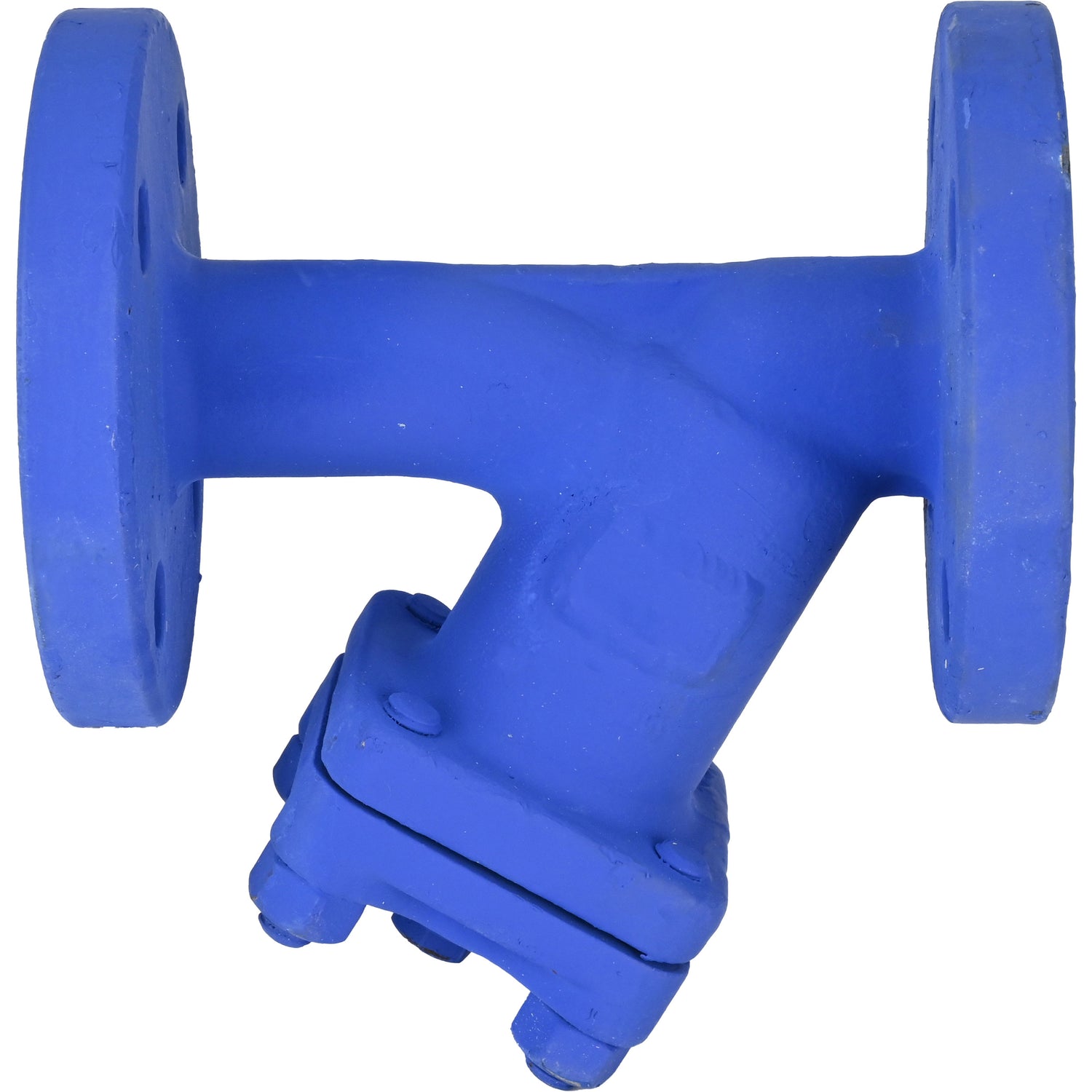

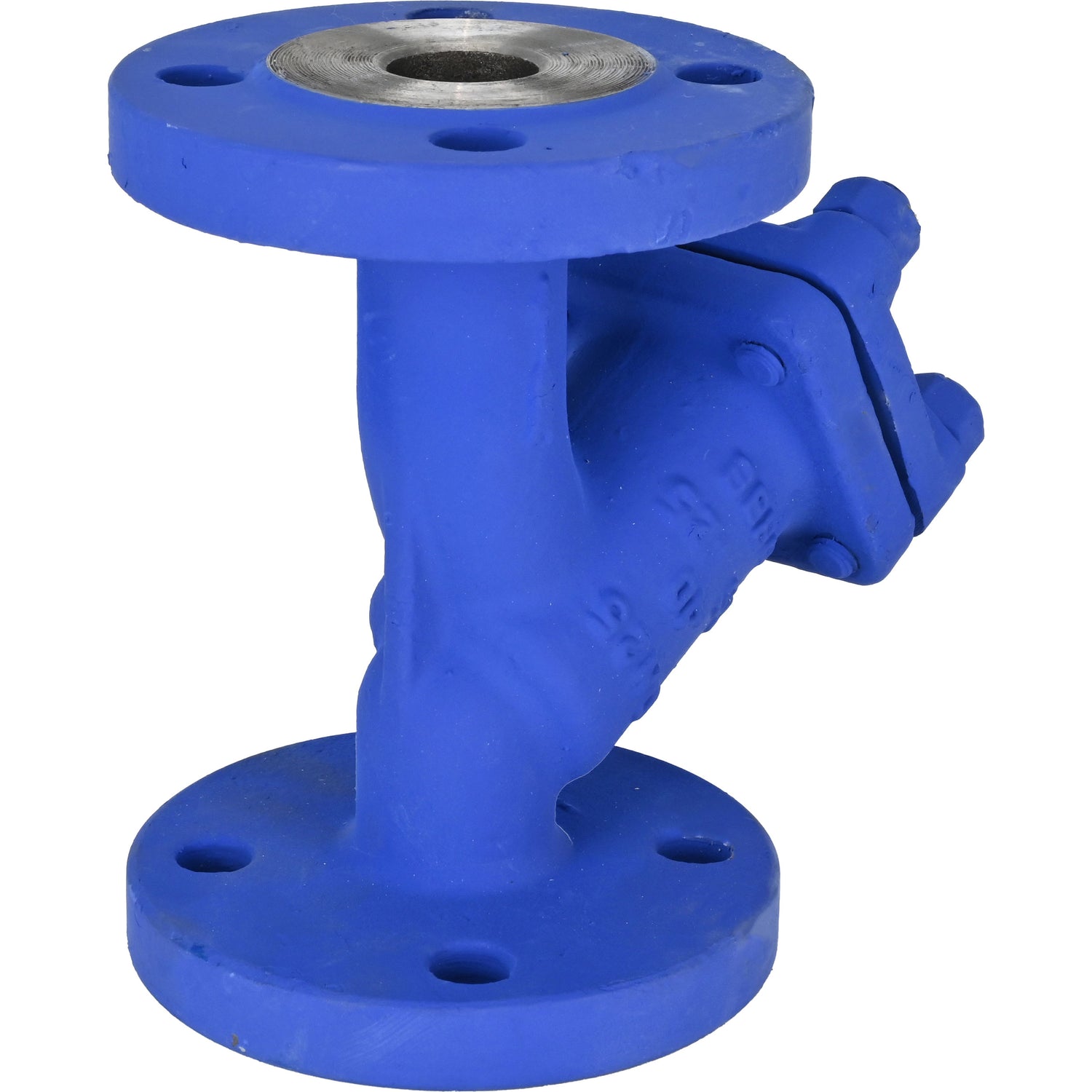

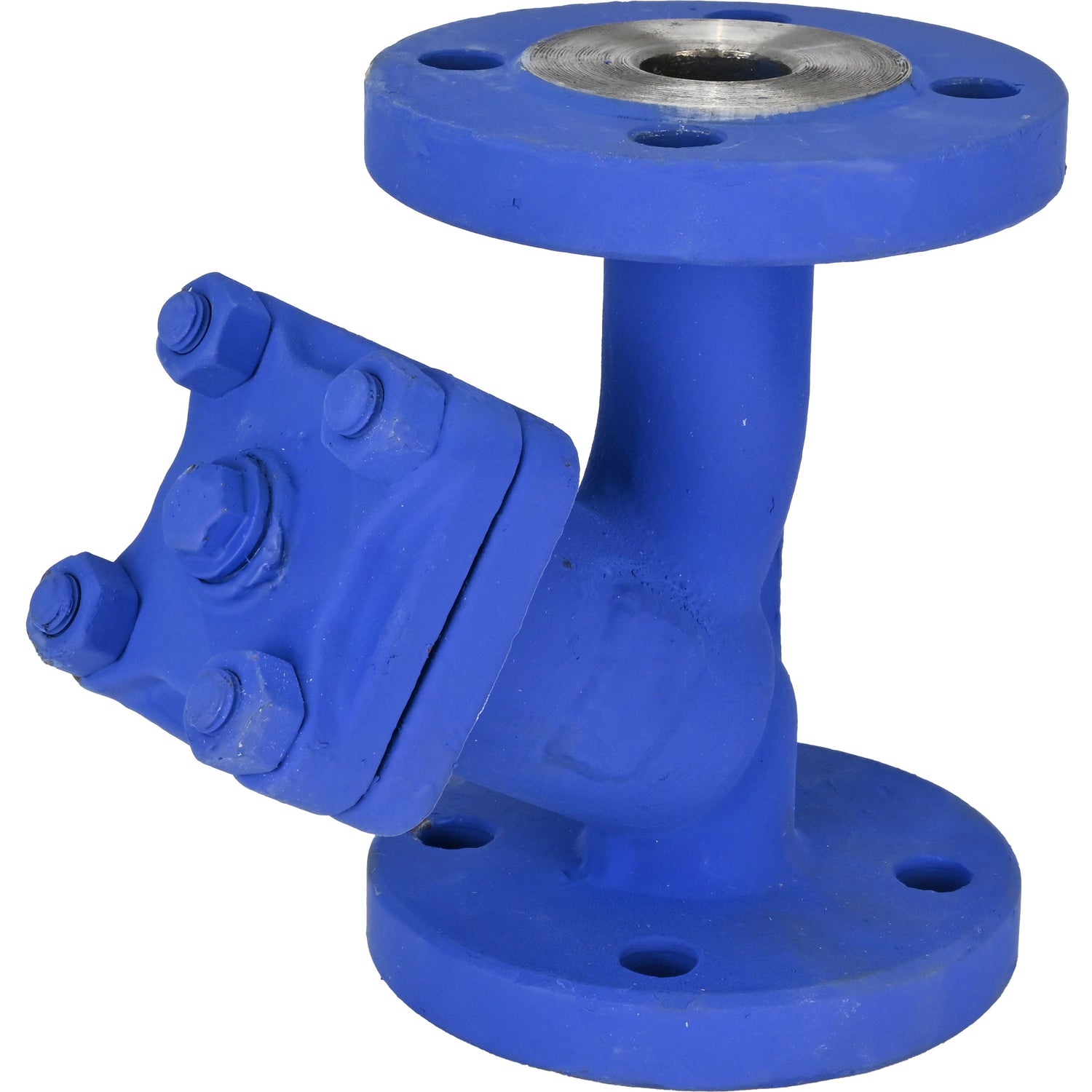

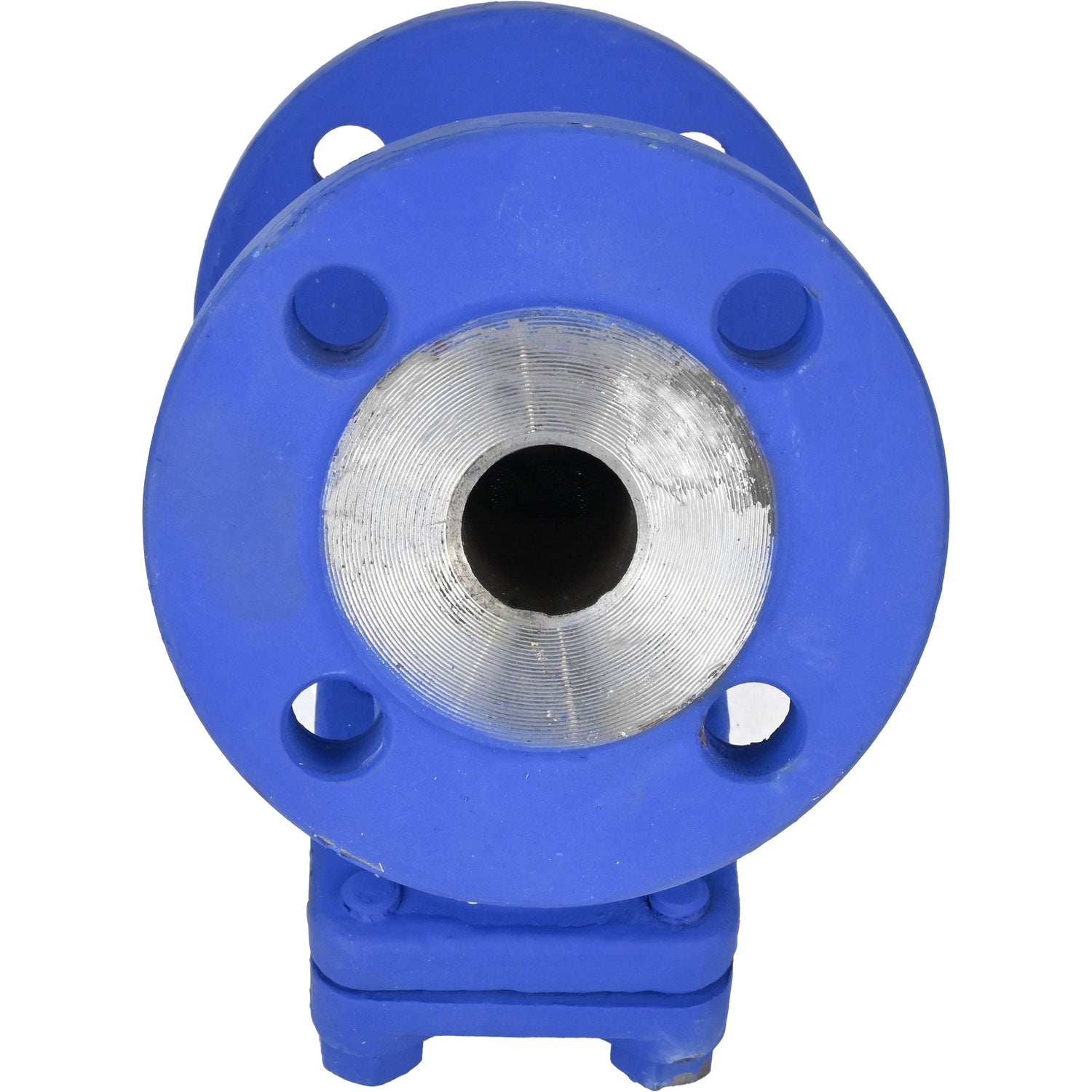

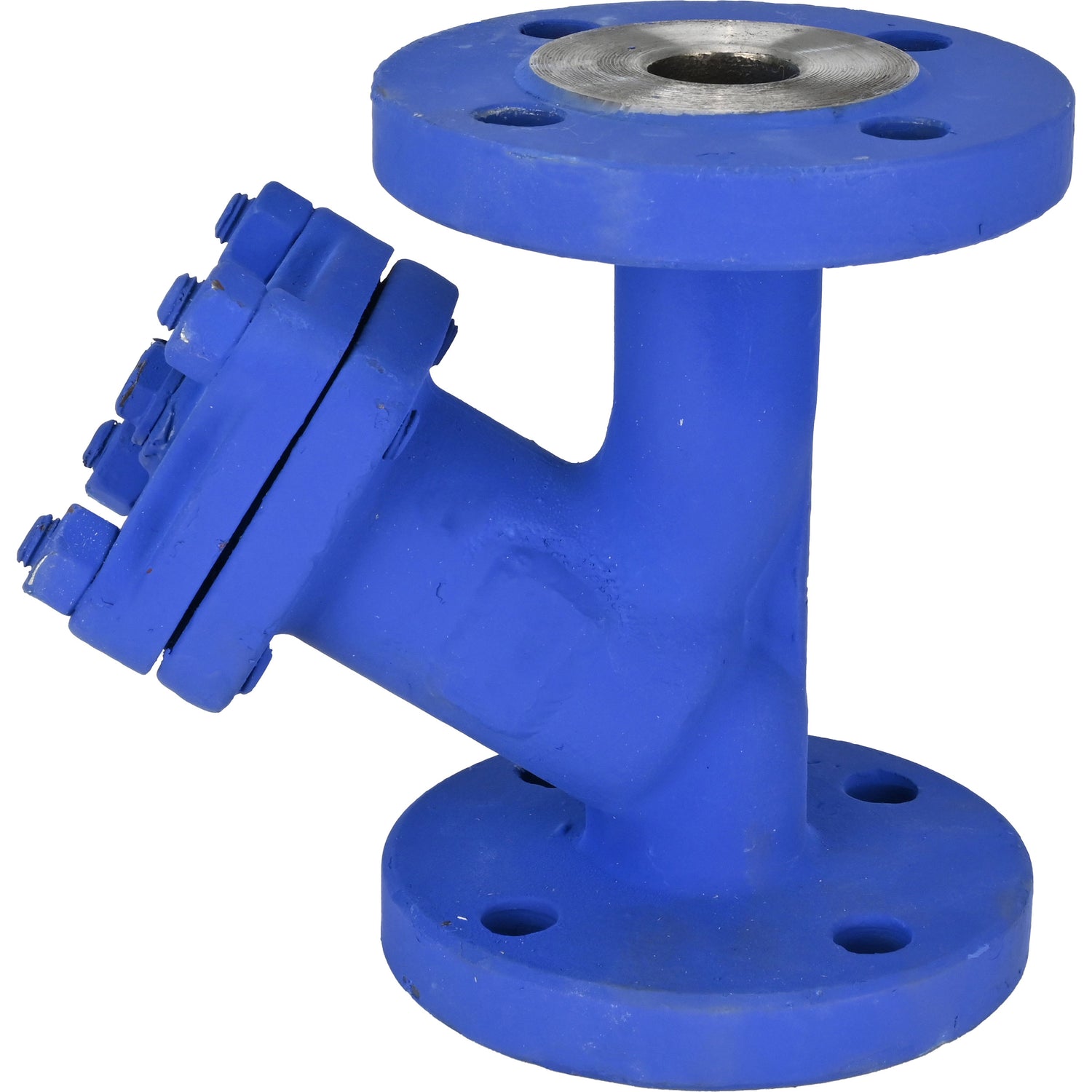

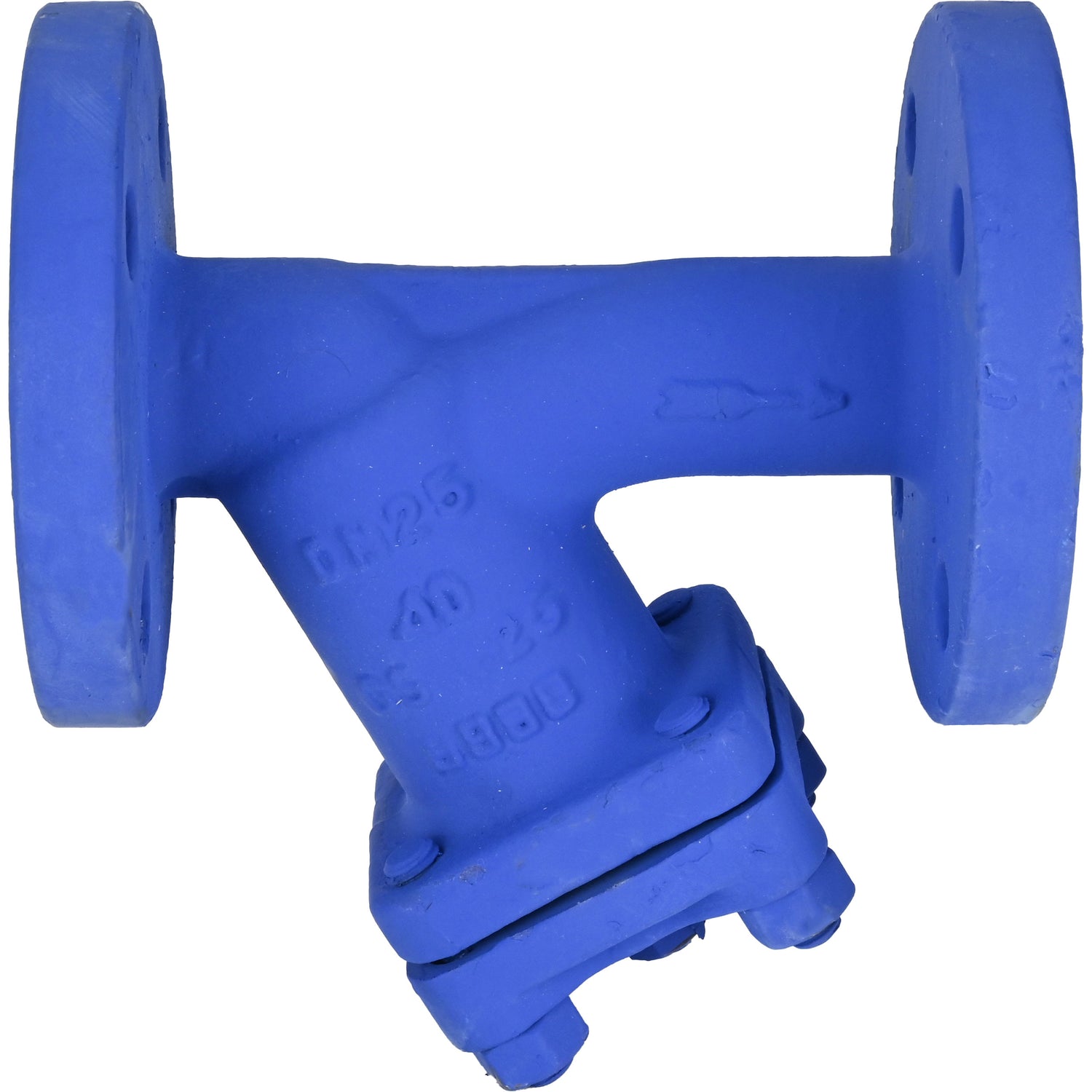

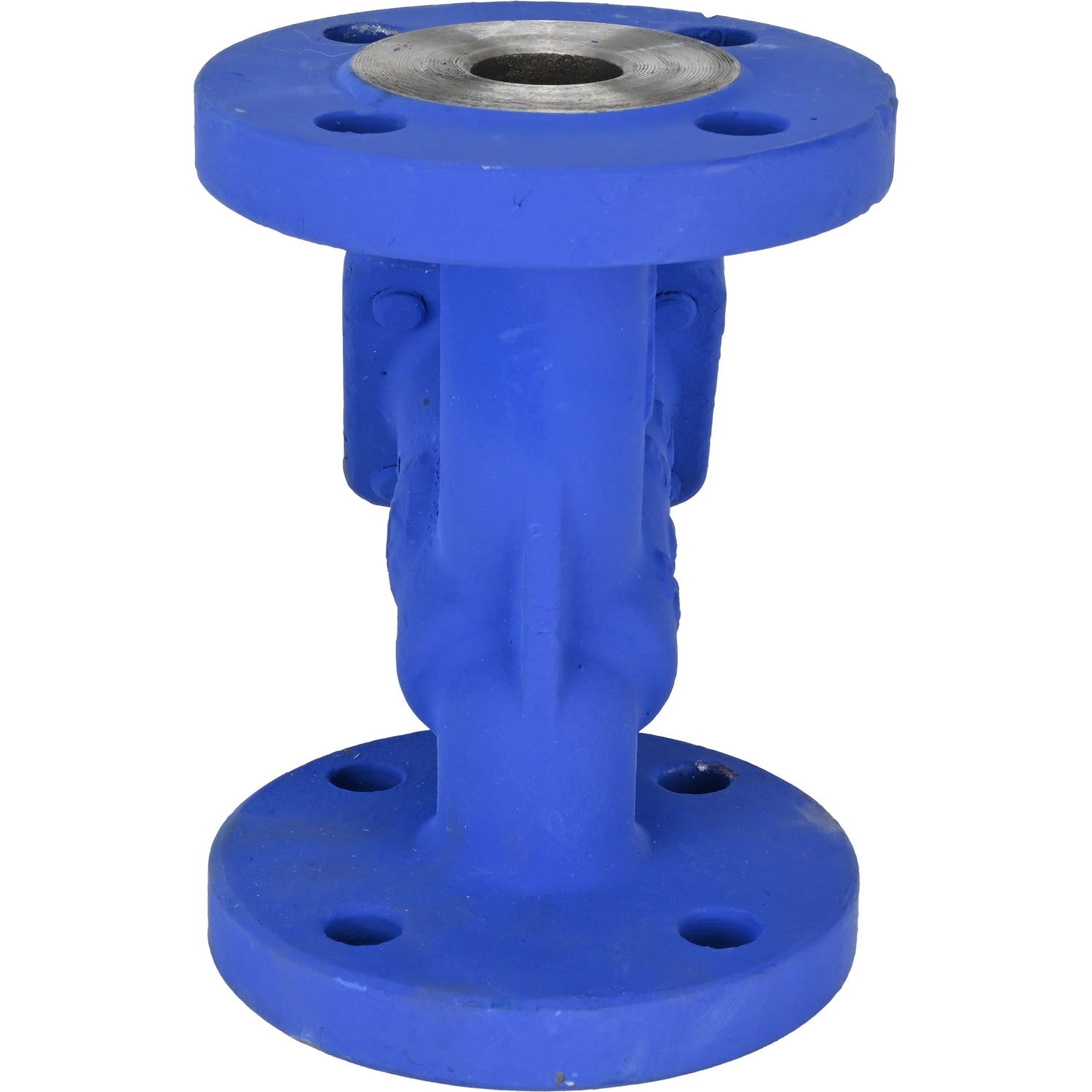

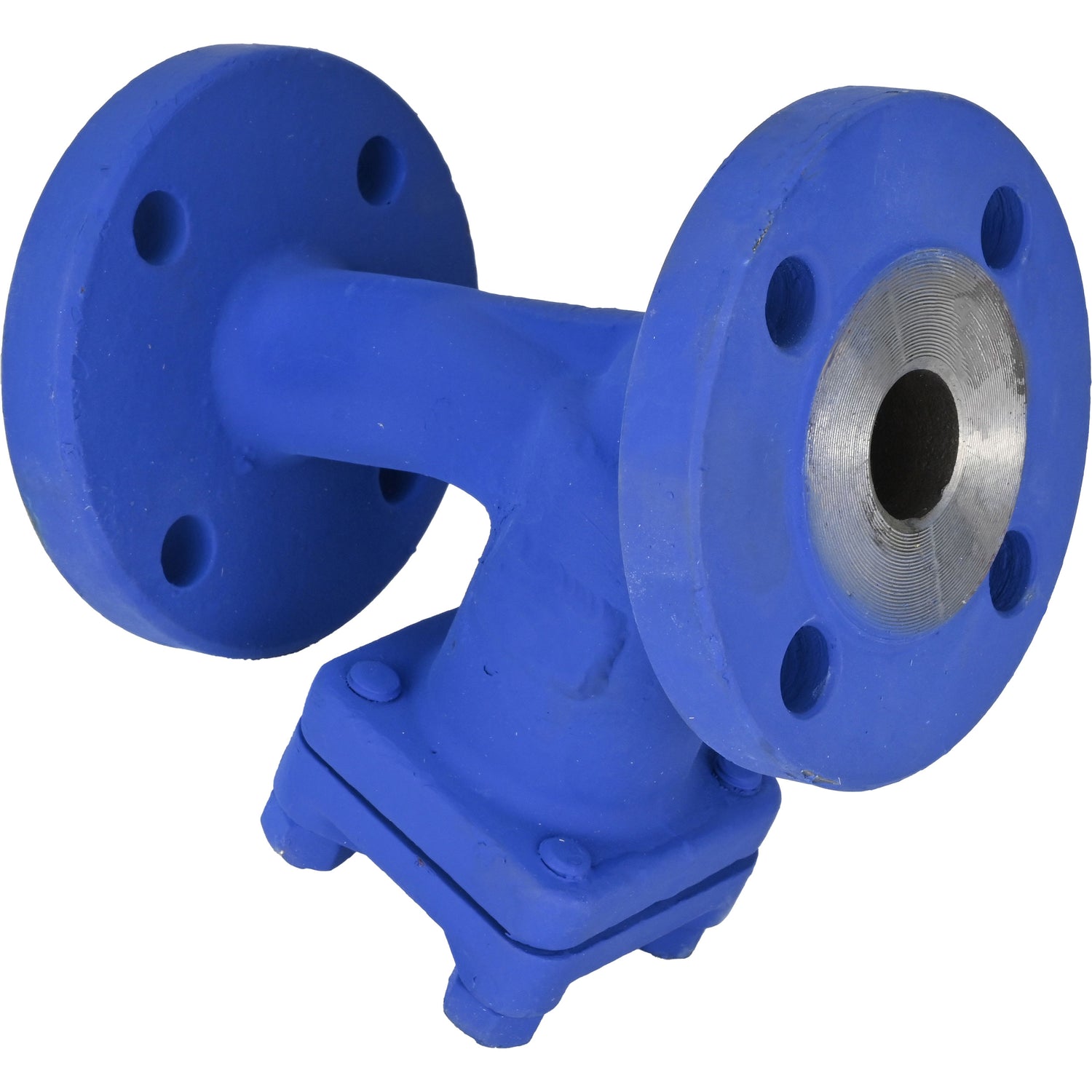

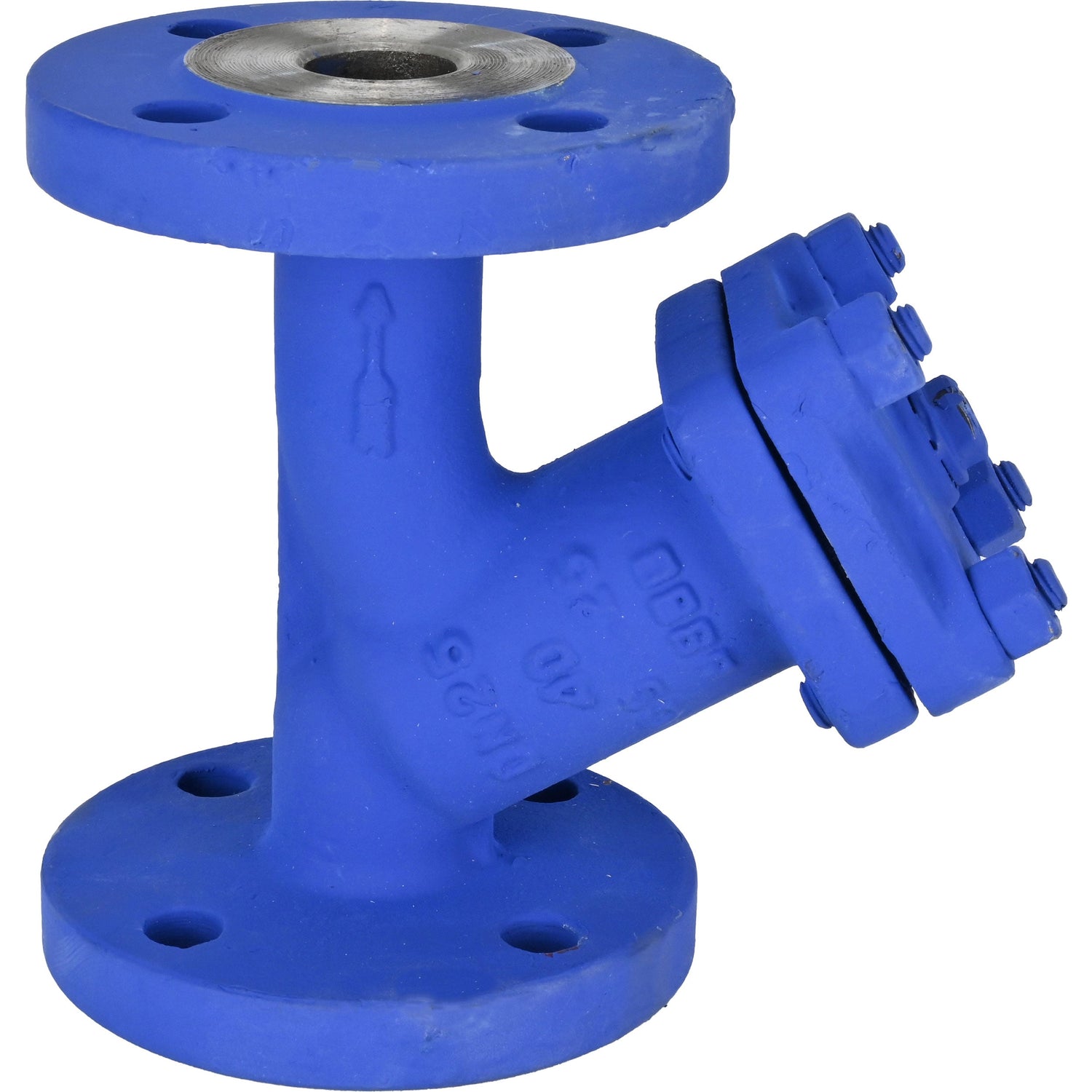

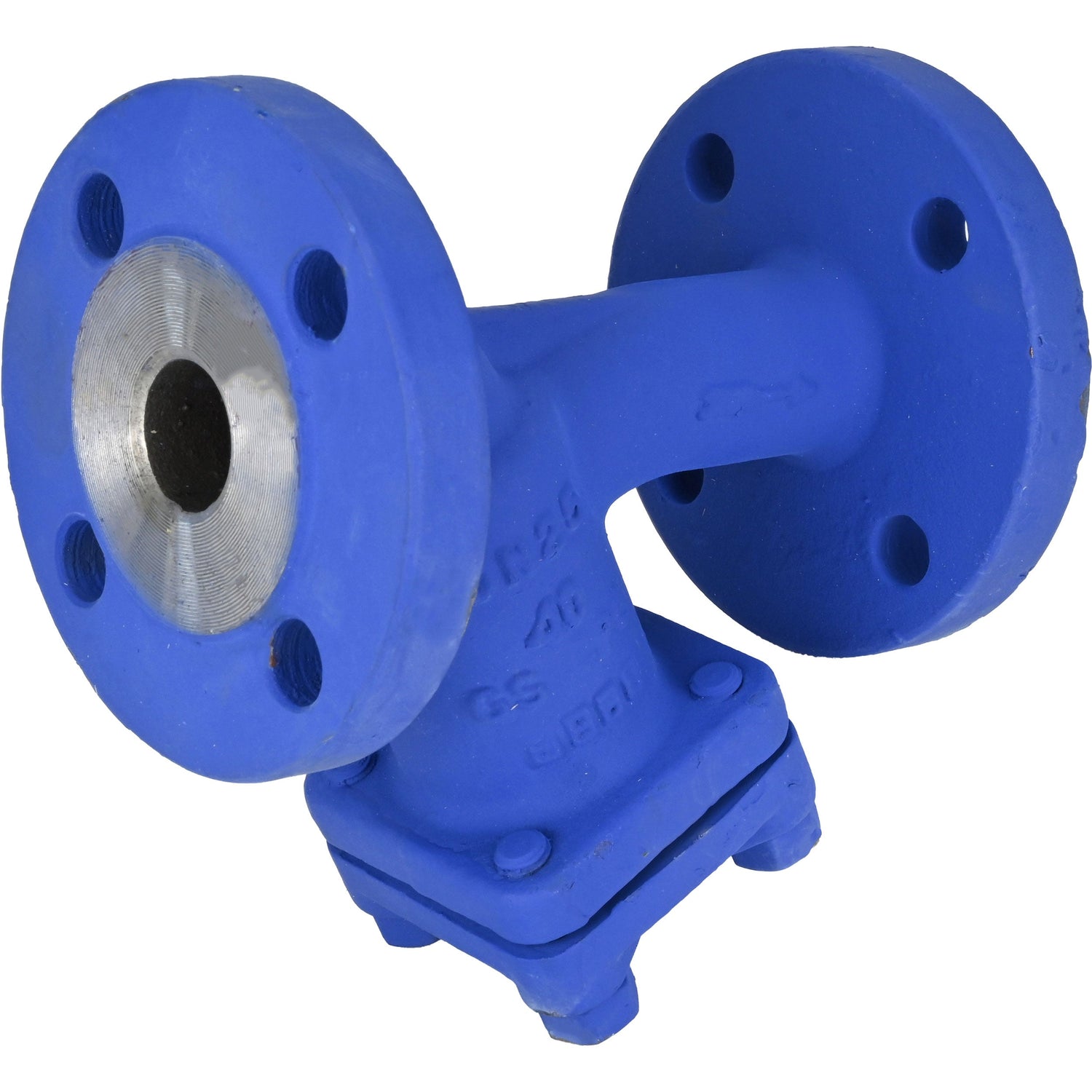

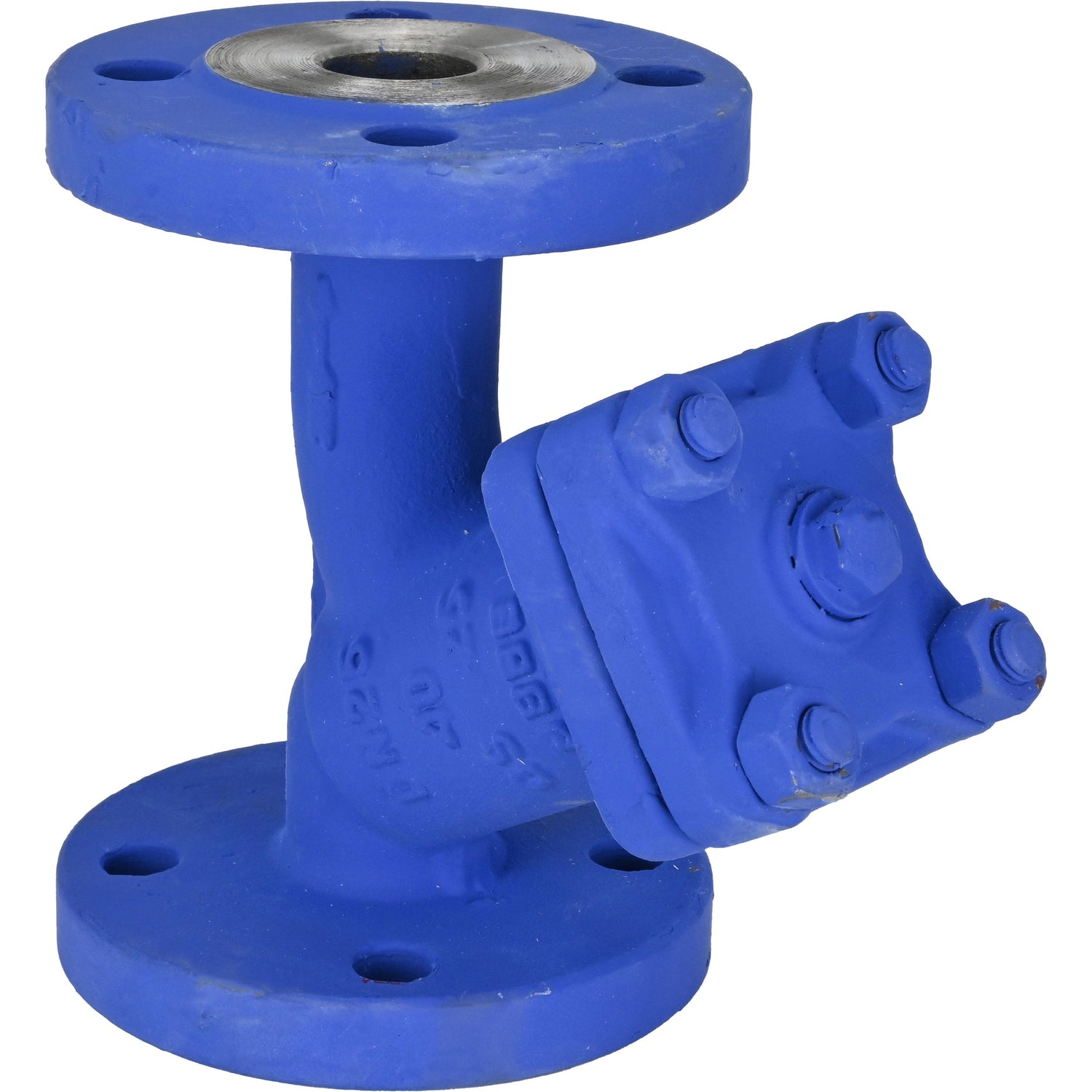

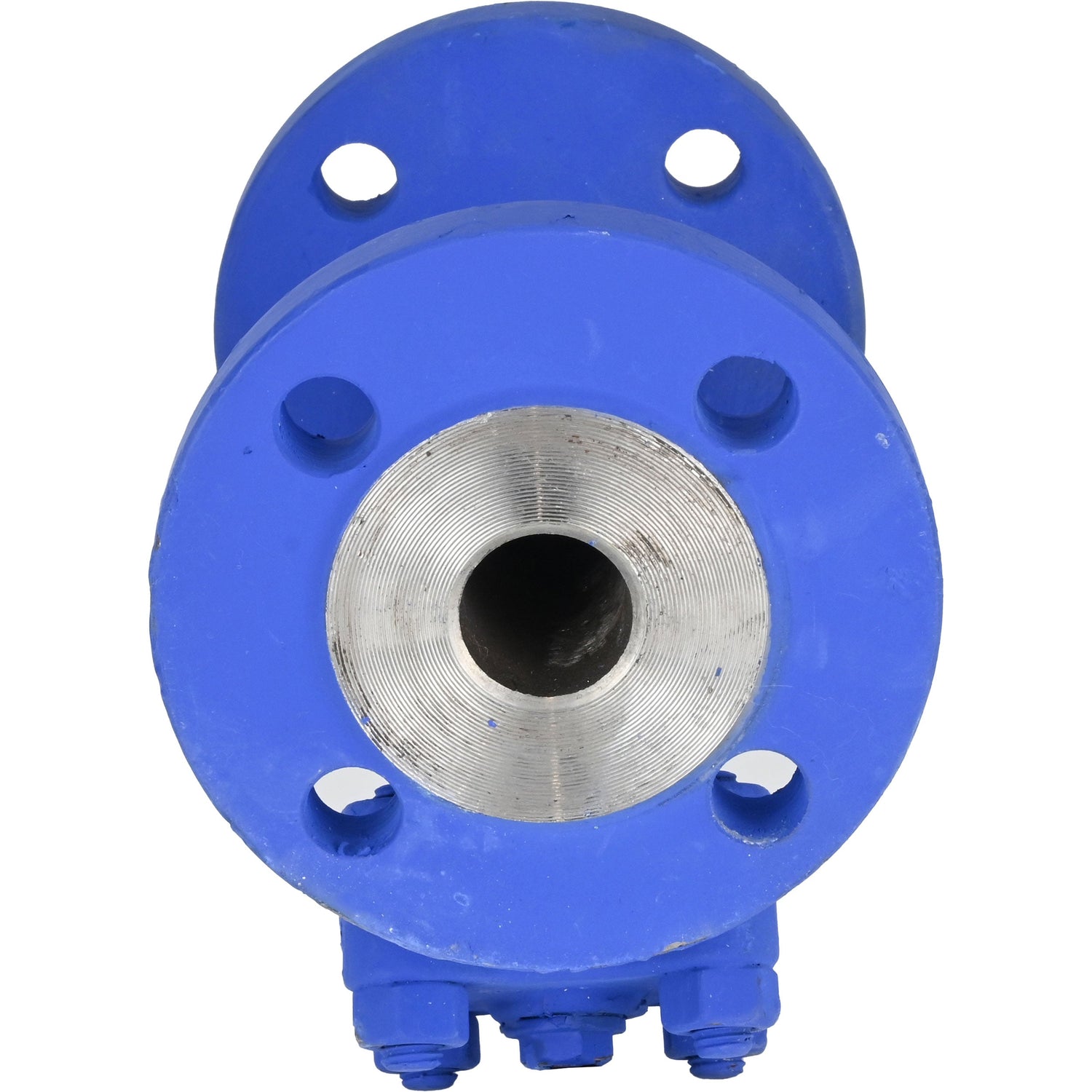

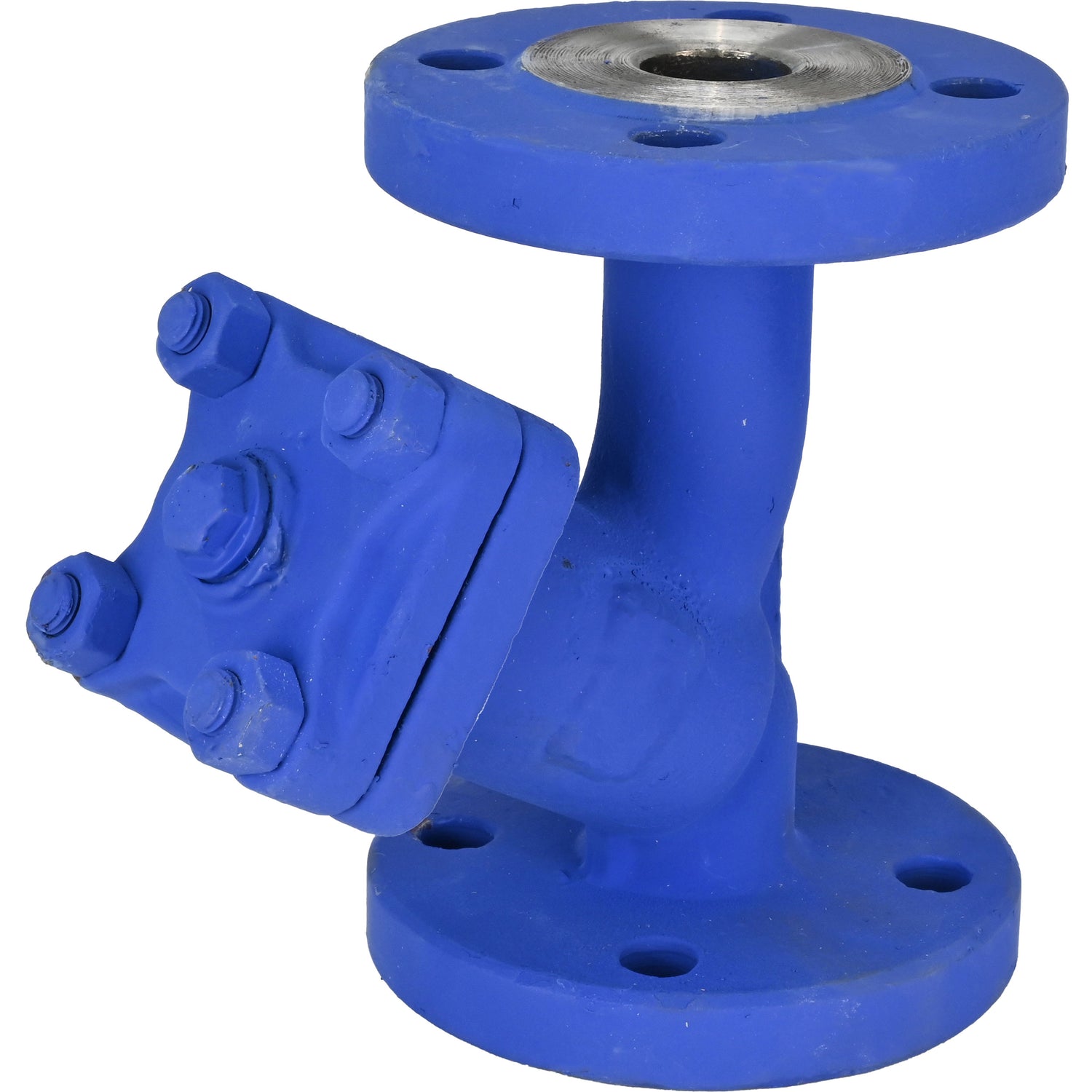

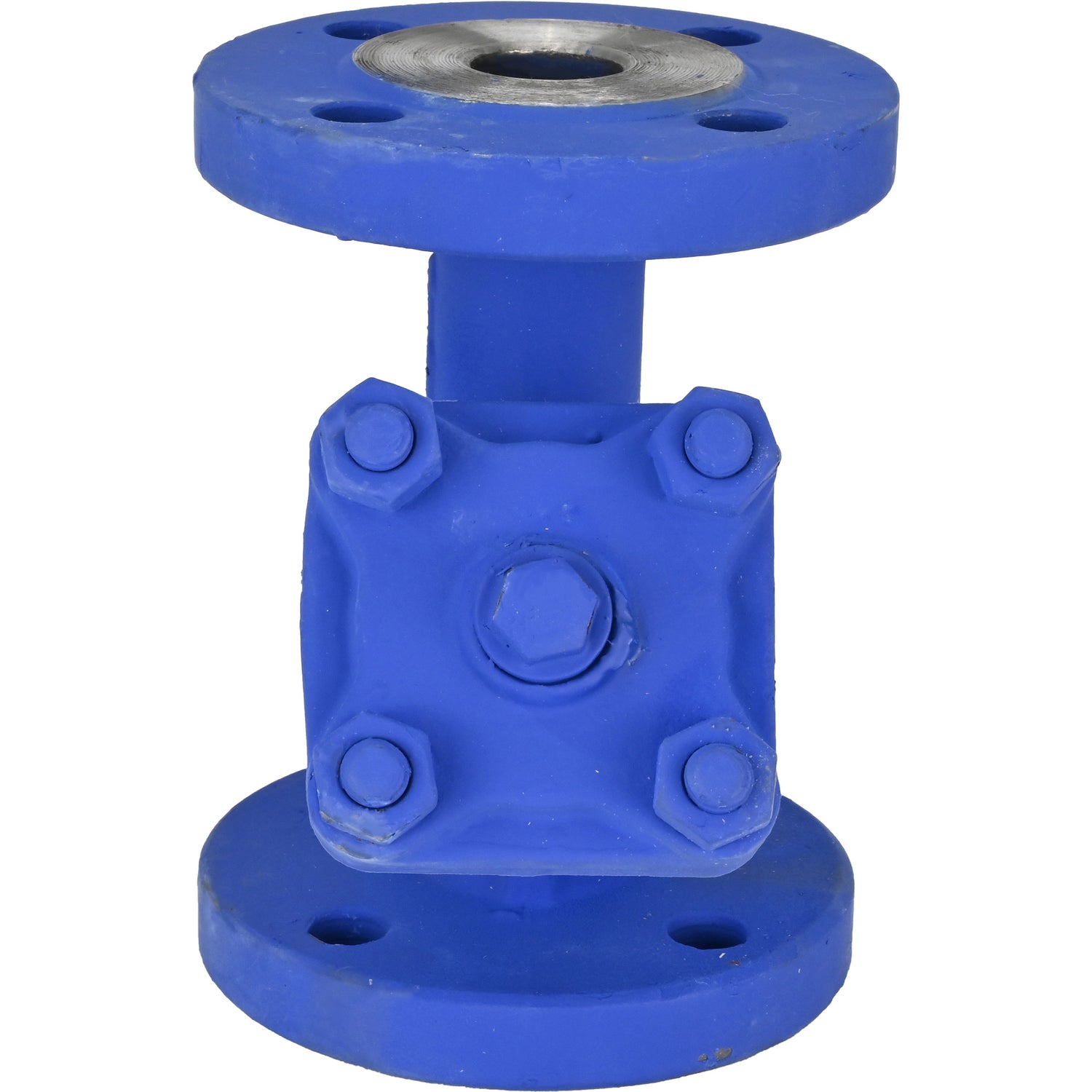

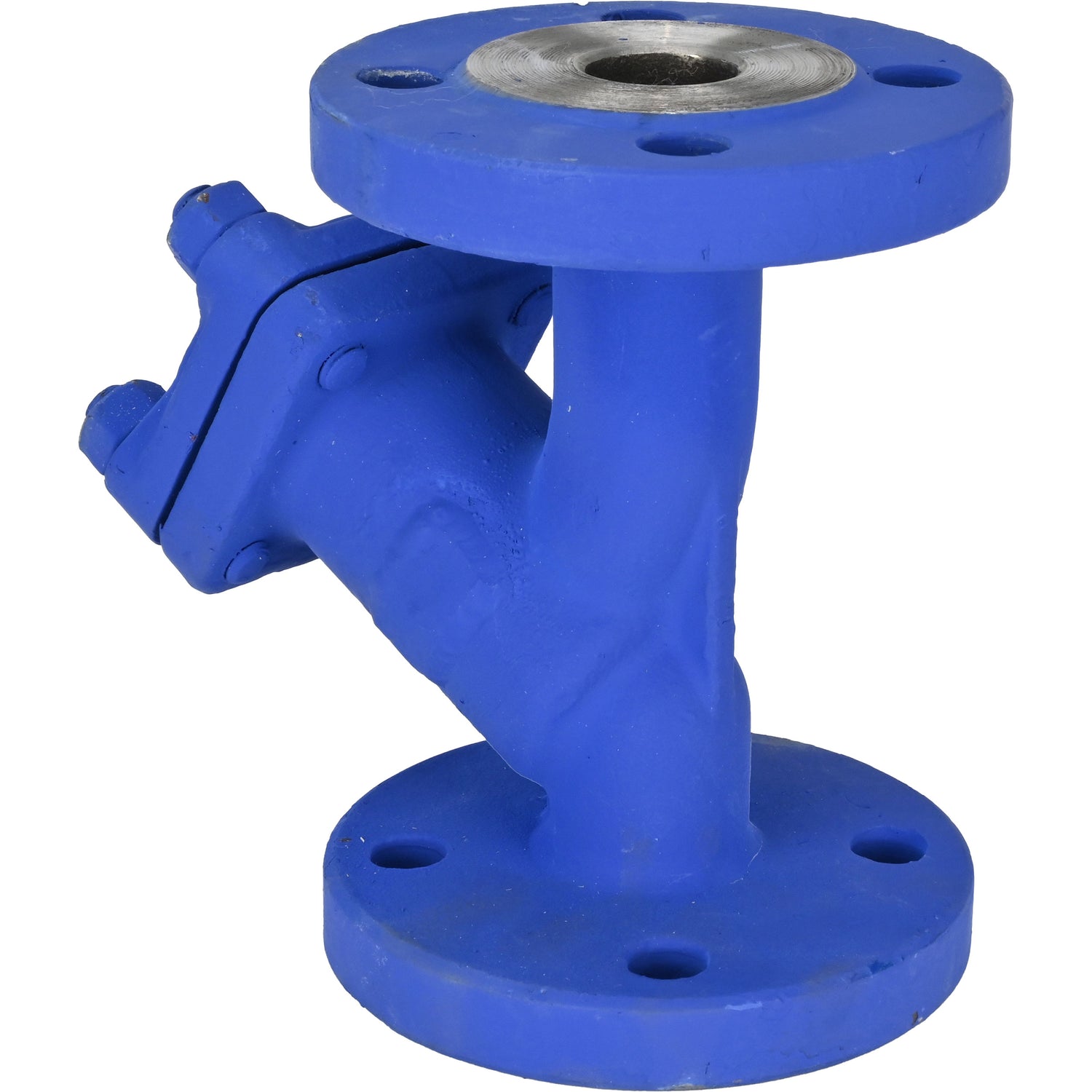

Maschenfilter Elephant FMY2131-F Y-förmig, mit Flansch, Gehäuse - Kohlenstoffstahl GS-C25, Maschen - AISI/SS 304, Dichtung - PTFE

€90,67
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Die Filter sind für die Installation vor Regelventilen, Durchflussmessern und anderen Geräten mit hohen Anforderungen an die Reinheit des durchfließenden Wassers in Heizungs-, Wärmeversorgungs-, technischen Warm- und Kaltwasserversorgungssystemen ausgelegt, zur mechanischen Reinigung des Arbeitsmediums von Schmutz, Rost, Spänen usw.





Technische Merkmale der Siebe Elephant FMY2131-F Y-förmig, mit Flansch, Gehäuse - Kohlenstoffstahl GS-C25, Sieb - AISI/SS 304, Dichtung - PTFE

Merkmal Wert
Nenndruck 40 bar
Betriebstemperatur -20 bis +425 °C
Arbeitsmedium Wasser, Luft, Dampf
Anwendung Wärmeversorgung, Heizung, Warm-/Kaltwasserversorgung
Verbindungstyp Flansch
Garantie 12 Monate
Herstellungsland China





Gesamtmaße der Siebe Elephant FMY2131-F Y-förmig, mit Flansch, Gehäuse - Kohlenstoffstahl GS-C25, Sieb - AISI/SS 304, Dichtung - PTFE

Modell Größe Gewicht, kg
L D D1 D2 B F nicken
DN15 130 95 65 45 16 2 4–Ø14 3.5
DN20 150 105 75 58 18 2 4–Ø14 4
DN25 160 115 85 68 18 2 4–Ø14 4.5
DN32 180 140 100 78 18 2 4–Ø18 6
DN40 200 150 110 88 18 3 4–Ø18 8
DN50 230 165 125 102 20 3 4–Ø18 11.5
DN65 290 185 145 122 22 3 8–Ø18 15
DN80 310 200 160 138 24 3 8–Ø18 20
DN100 350 235 190 162 24 3 8–Ø22 24
DN125 400 270 220 188 26 3 8–Ø26 34
DN150 480 300 250 218 28 3 8–Ø26 50
DN200 600 375 320 285 34 3 12–Ø30 80
DN250 730 450 385 345 38 3 12–Ø33 120
DN300 850 515 450 410 42 4 16–Ø33 140
DN350 980 580 510 465 48 4 16–Ø36 180
ND400 1100 660 585 535 52 4 16–Ø39 215

Maßskizze von Sieben Elephant FMY2131-F Y-förmig, mit Flansch, Gehäuse - Kohlenstoffstahl GS-C25, Sieb - AISI/SS 304, Dichtung - PTFE





Abmessungen des Filtergewebes von Sieben Elephant FMY2131-F Y-förmig, mit Flansch, Gehäuse - Kohlenstoffstahl GS-C25, Gewebe - AISI/SS 304, Dichtung - PTFE

Modell Maschendurchmesser, mm Maschenlänge, mm
DN15 25 62
DN20 25 62
DN25 30 78
DN32 40 90
DN40 48 94
DN50 55 108
DN65 70 125
DN80 90 136
DN100 100 182
DN125 136 198
DN150 140 268





Materialien der Maschenfilterteile Elephant FMY2131-F Y-förmig, mit Flansch, Gehäuse - Kohlenstoffstahl GS-C25, Masche - AISI/SS 304, Dichtung - PTFE

Nr. Teilename Material
1 Körper Stahl GS-C25
2 Abdeckung Stahl GS-C25
3 Gittergewebe Edelstahl AISI/SS 304
4 Auslassrohr Stahl GS-C25
5 Einlassrohr Stahl GS-C25
6 Filterdeckeldichtung PTFE

Materialskizze von Sieben Elephant FMY2131-F Y-förmig, mit Flansch, Gehäuse - Kohlenstoffstahl GS-C25, Sieb - AISI/SS 304, Dichtung - PTFE

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Kohlenstoffstahl GS-C25
  • Maximal zulässige Temperatur
    425 °C
  • Verbindungstyp
    Flansch
  • Betriebsumgebung
    Wasser, Luft, Dampf
  • Anwendungen
    Wärmeversorgung, Heizung, Warm-/Kaltwasserversorgung
  • Nenn­druck
    40 bar
  • Typ der Dichtung
    PTFE

Bewertungen (0)

Dokumentation
nullStrainer ELEPHANT FMY2131-F DN15-400 40 bar Y-shaped steel flanged

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D260-03041DN1540 bar €90,67 Ausverkauft
    D260-03042DN2040 bar €104,77 Ausverkauft
    D260-03043DN2540 bar €131,43 Ausverkauft
    D260-03044DN3240 bar €163,59 Ausverkauft
    D260-03045DN4040 bar €234,32 Ausverkauft
    D260-03046DN5040 bar €276,23 Ausverkauft
    D260-03047DN6540 bar €377,99 Ausverkauft
    D260-03048DN8040 bar €418,39 Ausverkauft
    D260-03049DN10040 bar €610,00 Ausverkauft
    D260-03050DN12540 bar €956,77 Ausverkauft
    D260-03051DN15040 bar €1.177,76 Ausverkauft
    D260-03052DN20040 bar €2.199,07 Ausverkauft
    D260-03053DN25040 bar €3.399,53 Ausverkauft
    D260-03054DN30040 bar €5.033,55 Ausverkauft
    D260-03055DN35040 bar €8.335,94 Ausverkauft
    D260-03056DN40040 bar €13.750,52 Ausverkauft
