Gate valve Elephant GVKN3131M-1W-Fb-S DN80 16 bar single-sided, wafer, – Valve Elephant
Elephant  |  SKU: D040-09979

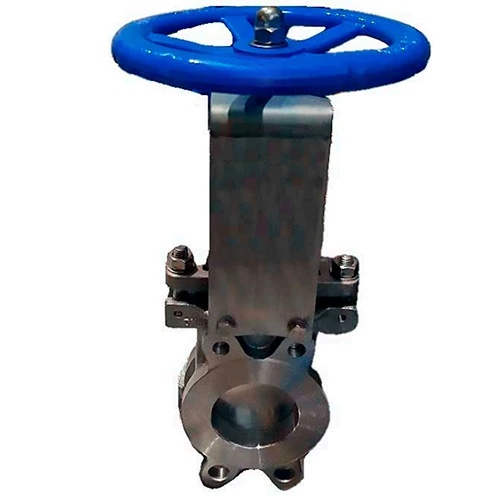

Gate valve Elephant GVKN3131M-1W-Fb-S DN80 16 bar single-sided, wafer, non-rising spindle, body - stainless steel 304, gate - stainless steel 304, seal - metal, control - handwheel, WENZ

€474,90
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Gate valves are designed for installation on pipelines as a shut-off device and for regulating the flow of the working medium in water supply systems (except for drinking water supply systems) and the chemical industry.





Main technical characteristics of gate valves  GVKN3131M-1W-Fb-S DN80 16 bar

Parameter Value
Nominal diameter DN, mm 80
Nominal pressure, bar 16
Working fluid temperature t, °C -60 to +500
Working fluid water, pulp, viscous, powdered and crystallized media, acids, wastewater
Flow direction single-sided
Tightness class A
Control type steering wheel
Pipeline connection wafer
Body material AISI 304 stainless steel
Applications water treatment and sewerage systems, utility networks (except drinking water systems)
Average service life, years 10
Average life, closing/opening cycles 20,000 – 50,000







Overall and installation dimensions of gate valves GVKN3131M-1W-Fb-S DN80 16 bar

Параметр Model
DN80
L, mm 51
D, mm 200
D1, mm 160
D2, mm 132
D0, mm 200
H1, mm 348
N-Th 8-M16
T, mm 12
Ød, mm 18
⚫, pcs 2
⊕, pcs 6
Weight 9

Sketch of the dimensions of the Elephant GVKN3131M-1W-Fb-S gate valves





Materials for Elephant GVKN3131M-1W-Fb-S gate valves

№ Part Name Material
1 Housing AISI 304 stainless steel
2 Gate AISI 304 stainless steel
3 Guide Seal PTFE
4 Packaging PTFE
5 Gland Packing AISI 304 stainless steel
6 Nut Brass
7 Rod AISI 304 stainless steel
8 Rack Q235 steel
9 Bearing GCr15 steel
10 Steering Wheel GGG40 cast iron
11 Cap Q235 steel
12 Wedge AISI 304 stainless steel

{content:title}

Sketch of materials for Elephant GVKN3131M-1W-Fb-S gate valves







Spezifikation
  • Betriebsumgebung
    Water, Pulp, Viscous, Powder and crystallized media, Acids, Wastewater
