Gate valves ELEPHANT GVKR1331E-2W-Fb-2P DN50-300 10 bar interflanged, – Valve Elephant
Valve Elephant  |  SKU: D040-08972

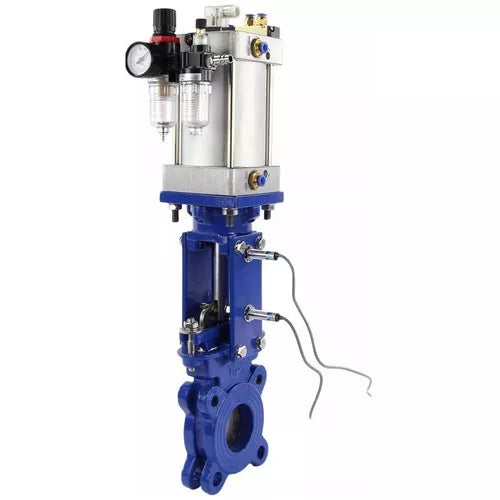

Gate valves ELEPHANT GVKR1331E-2W-Fb-2P DN50-300 10 bar interflanged, with sliding spindle, body - cast iron GGG-40, seal - EPDM, with pneumatic actuator, WENZ, pneumatic valve 4V210-08 220V, sensors LJ12A3-4-J/EZ 220V and air filter AFC2000

€375,00
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Absperrschieber ist dafür ausgelegt, in Rohrleitungen als Absperrvorrichtung installiert zu werden und den Durchfluss des Arbeitsmediums in Wasserversorgungssystemen (außer Trinkwasserversorgungssystemen) und der chemischen Industrie zu regeln.

Pneumatische Ventile werden zur Steuerung in pneumatischen Systemen mit NAMUR-Andockfläche für die Installation von Ventilen durch Durchgangslöcher im Gehäuse verwendet. Die elektromagnetische Steuerung erfolgt mittels Spannungsspulen 12-AC, 12-DC, 24-AC, 24-DC, 110-AC, 220-AC. Je nach Modell verfügen die Ventile über eine ein- oder zweiseitige Steuerung. Elektromagnetisch gesteuerte pneumatische Ventile gibt es in einer breiten Modellpalette und sie umfassen gängige Schaltarten für Drei- (3/2) und Fünfwegeventile (5/2 und 5/3). Sie sind für den Einsatz mit Schieberventilen mit pneumatischem Zylinder vorgesehen. Sie können auch an anderen pneumatisch betätigten Ventilen verwendet werden.

Induktionssensor ist ein berührungsloser Sensortyp, der zur Positionskontrolle von Objekten aus Metall entwickelt wurde. Er ist gegenüber anderen Materialien unempfindlich. Induktionssensoren werden erfolgreich und weit verbreitet eingesetzt, um viele Probleme der Prozessautomatisierung in der Produktion zu lösen. Sie werden mit normalerweise offenen und normalerweise geschlossenen Kontakten hergestellt, es gibt jedoch Varianten mit beiden Kontaktarten gleichzeitig. Sie arbeiten, indem sie die Parameter des vom Induktionsspulenkern im Sensor erzeugten Magnetfelds verändern.

Die Luftaufbereitungseinheit ist dafür ausgelegt, Druckluft von Feuchtigkeits­tropfen und festen Partikeln zu reinigen, Kondensat zu entfernen, den Druck automatisch auf einem vorgegebenen Niveau zu halten und Schmiermittel aus dem Tank im Druckluftstrom zu den Elementen des pneumatischen Systems zuzuführen.







Technische Merkmale der Absperrklappen ELEPHANT GVKR1331E-2W-Fb-2P DN50-300 10 bar Zwischenflansch, mit gleitender Spindel, Gehäuse - Gusseisen GGG-40, Dichtung - EPDM, mit pneumatischem Antrieb, WENZ, pneumatisches Ventil 4V210-08 220V, Sensoren LJ12A3-4-J/EZ 220V und Luftfilter AFC2000

Parameter Wert
Nenn-Druck PN, bar 10
Verbindungstyp Wafer-Typ
Medium Wasser
Steuerungstyp Pneumatischer Antrieb
Anwendung Wasserversorgung, Heizungsversorgung, Industrie
Absperrschiebertyp Plattenschieber
Betriebstemperatur des Mediums, °C -30 bis +110
Herstellungsland China





Abmessungen und Maße von Absperrklappen ELEPHANT GVKR1331E-2W-Fb-2P DN50-300 10 bar Zwischenflansch, mit gleitender Spindel, Gehäuse - Gusseisen GGG-40, Dichtung - EPDM, mit pneumatischem Antrieb, WENZ, pneumatisches Ventil 4V210-08 220V, Sensoren LJ12A3-4-J/EZ 220V und Luftfilter AFC2000

DN 50 65 80 100 125 150 200 250 300
L, mm 48 48 51 51 57 57 70 70 76
D, mm 165 185 200 220 250 285 340 395 445
D1, mm 125 145 160 180 210 240 295 350 400
D2, mm 99 118 132 156 184 211 266 319 370
D0, mm 100 100 100 100 100 125 125 160 160
H1 445 520 558 675 780 850 980 1140 1360
G 1/2″ 1/2″ 1/2″ 1/2″ 1/2″ 1/2″ 1/2″ 1/2″ 1/2″
N - Do 4 – M16 4 – M16 8 – M16 8 – M16 8 – M16 8 – M20 8 – M20 12 – M20 12 – M20
T, mm 12 12 12 12 12 14 16 16 16
Ød, mm 18 18 18 18 18 23 23 23 23
⬤, mm 2 2 2 2 2 2 2 4 4
〇, mm 2 2 6 6 6 6 6 8 8
A, mm 162 162 162 162 162 162 162 162 162
C, mm 139 139 139 139 139 139 139 139 139
B, mm 88 88 88 88 88 88 88 88 88

Skizze der Abmessungen und Maße von Absperrklappen ELEPHANT GVKR1331E-2W-Fb-2P DN50-300 10 bar Zwischenflansch, mit gleitender Spindel, Gehäuse - Gusseisen GGG-40, Dichtung - EPDM, mit pneumatischem Antrieb, WENZ, Pneumatikventil 4V210-08 220V, Sensoren LJ12A3-4-J/EZ 220V und Luftfilter AFC2000





Tabelle der Teile und Materialien für Absperrklappen ELEPHANT GVKR1331E-2W-Fb-2P DN50-300 10 bar Zwischenflansch, mit gleitender Spindel, Gehäuse - Gusseisen GGG-40, Dichtung - EPDM, mit pneumatischem Antrieb, WENZ, Pneumatikventil 4V210-08 220V, Sensoren LJ12A3-4-J/EZ 220V und Luftfilter AFC2000

Nr. Teilename Material
1 Körper Gusseisen GGG40
2 Dichtungsring EPDM
3 Messertor Edelstahl SS304
4 Führungsdichtung PTFE
5 Verpackung PTFE
6 Stopfbuchspackung Stahl WCB
7 Stift Stahl 45
8 Patrone Stahl WCB
9 Stängel Stahl 2Cr13
10 Unterstützung Stahl Q235
11 Schalten -
12 Pneumatikzylinder -
13 Magnetventil -
14 Filter -

Skizze der Teile und Materialien von Schieberventilen ELEPHANT GVKR1331E-2W-Fb-2P DN50-300 10 bar Zwischenflansch, mit gleitender Spindel, Gehäuse - Gusseisen GGG-40, Dichtung - EPDM, mit pneumatischem Antrieb, WENZ, pneumatisches Ventil 4V210-08 220V, Sensoren LJ12A3-4-J/EZ 220V und Luftfilter AFC2000





Technische Parameter von SC-Pneumatikzylindern

Parameter Wert
Modell SC
Design Doppeltwirkend
Betriebsmedium Druckluft
Kontaminationsklasse 6 (gemäß GOST 17433-80)
Dämpfung Einstellbar
Betriebsdruckbereich (bar) 1-9
Betriebstemperaturbereich (°C) -5 bis +70





Abmessungen und Maße von SC-Pneumatikzylindern

Modell SC 100x70 SC 100x85 SC 100x100 SC 100x120 SC 100x145 SC 125x170 SC 125 x220 SC 160 x270 SC 200x320
A, mm 112 112 112 112 112 140 140 180 220
A1, mm 125 125 125 125 125 155 155 192 260
A2, mm 70 70 70 70 70 85 85 110 140
A3, mm 50 50 50 50 50 60 60 80 100
A4, mm 104 104 104 104 104 130 130 160 226
h3, mm 10 10 10 10 10 15 15 16 20
h4, mm 10 10 10 10 10 15 15 16 20
N-M, mm 4-M8 4-M8 4-M8 4-M8 4-M8 4-M10 4-M10 4-M12 4-M14
n-d, mm 2-Ø8.2 2-Ø8.2 2-Ø8.2 2-Ø8.2 2-Ø8.2 2-Ø10.2 2-Ø10.2 2-Ø12.2 2-Ø14.2
B, mm 112 112 112 112 112 140 140 180 220
B1, mm 75 ± 0,5 75 ± 0,5 75 ± 0,5 75 ± 0,5 75 ± 0,5 95 ± 0,5 95 ± 0,5 105 ± 0,5 105 ± 0,5
B2, mm 32 ± 0,5 32 ± 0,5 32 ± 0,5 36 ± 0,5 36 ± 0,5 42 ± 0,5 42 ± 0,5 48 ± 0,5 48 ± 0,5
C, mm 33 33 33 33 33 40 40 50 50
D, mm Ø100 Ø100 Ø100 Ø100 Ø100 Ø125 Ø125 Ø160 Ø200
E, mm 21 21 21 21 21 30 30 32 40
F, mm 6,2 ± 0,1 6,2 ± 0,1 6,2 ± 0,1 6,2 ± 0,1 6,2 ± 0,1 8,2 ± 0,1 8,2 ± 0,1 - -
S, mm 70 ± 1 85 ± 1 100 ± 1 120 ± 1 145 ± 1 170 ± 1 170 ± 1 270 ± 1 320 ± 1
Hmm 96 111 126 146 171 205 255 320 360
H1, mm 35±1 34±1 34±1 28±1 28±1 33±1 33±1 30±1 30±1
H2, mm 12 ± 0,5 12 ± 0,5 12 ± 0,5 12 ± 0,5 12 ± 0,5 14 ± 0,5 14 ± 0,5 23 ± 0,5 23 ± 0,5
H3, mm 24,5 ± 1 24,5 ± 1 24,5 ± 1 24,5 ± 1 24,5 ± 1 28,5 ± 1 28,5 ± 1 - -
d1, mm 10.2 10.2 10.2 10.2 10.2 12.2 12.2 - -
M, mm - - - - - - - M27x3 M27x3

Skizze der Abmessungen und Maße von SC-Pneumatikzylindern



Technische Parameter des Pneumatikventils ELEPHANT 4V210-08

Parameter Wert
Typ des Pneumatischen Verteilers Spule
Modell des Pneumatischen Verteilers 4V210-08
Betriebsdruck (bar) 1,5 ÷ 1,8
Betätigungsfrequenz (Zyklen/Sekunde) 5





Technische Parameter von Induktionssensoren LJ12A3-4

Parameter Wert
Design Zylindrisch
Sensortyp Induktiv
Strom (mA) 400
Aktivierungsabstand (mm) 4
Aktivierungsanzeige Ja
Schutzart (IP) 67





Technische Parameter der ELEPHANT AFC2000 Luftbehandlungsanlage

Parameter Wert
Betriebsdruck (bar) 8
Einstellbarer Druckbereich (bar) 0,5 ÷ 9
Gefilterte Partikelgröße (µm) 40
Gewicht (kg) 0.395
