Absperrschieber Elephant GVKR1331E-2W-Fb-2P mit Zwischenflansch, mit g – Valve Elephant
Elephant  |  SKU: D040-08881

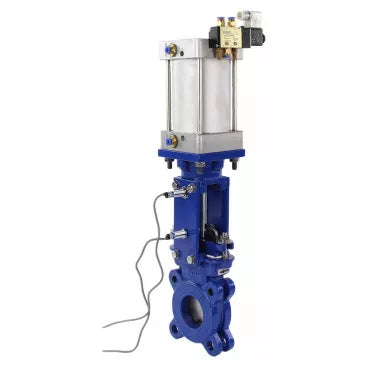

Absperrschieber Elephant GVKR1331E-2W-Fb-2P mit Zwischenflansch, mit gleitender Spindel, Gehäuse - Gusseisen GGG-40, Dichtung - EPDM, mit pneumatischem Antrieb, WENZ und pneumatischem Ventil 4V210-08 220V

€197,00
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Absperrschieber ist dafür ausgelegt, in Rohrleitungen als Absperreinrichtung installiert zu werden und den Durchfluss des Arbeitsmediums in Wasserversorgungssystemen (außer Trinkwasserversorgungssystemen) und der chemischen Industrie zu regeln.

Pneumatische Ventile werden zur Steuerung in pneumatischen Systemen mit NAMUR-Andockfläche für die Installation von Ventilen durch Durchgangslöcher im Gehäuse verwendet. Die elektromagnetische Steuerung erfolgt mittels Spannungsspulen 12-AC, 12-DC, 24-AC, 24-DC, 110-AC, 220-AC. Je nach Modell sind die Ventile einfach- oder doppeltwirkend. Magnetventile für pneumatische Ventile gibt es in einer breiten Modellpalette und sie umfassen gängige Schaltarten für Drei- (3/2) und Fünfwegeventile (5/2 und 5/3). Sie sind für den Einsatz mit Schieberventilen mit pneumatischem Zylinder vorgesehen. Eine Anwendung ist auch bei anderen pneumatisch betätigten Ventilen möglich.





Technische Merkmale von Absperrklappen Elephant GVKR1331E-2W-Fb-2P mit Zwischenflansch, mit gleitender Spindel, Gehäuse - Gusseisen GGG-40, Dichtung - EPDM

Hier ist die Übersetzung:

Name Wert
Nenn­druck PN, bar 10
Anschlussart Flansch
Medium Wasser
Art der Steuerung Pneumatischer Antrieb
Anwendung Wasserversorgung, Heizung, Industrie
Ventiltyp Absperrschieber
Arbeitstemperatur des Mediums, °C Von -30 bis +110
Herstellungsland China





Abmessungen und Maße von Absperrklappen Elephant GVKR1331E-2W-Fb-2P mit Zwischenflanschen, mit gleitender Spindel, Gehäuse - Gusseisen GGG-40, Dichtung - EPDM

Größe DN50 DN65 DN80 DN100 DN125 DN150 DN200 DN250 DN300
DN, mm 50 65 80 100 125 150 200 250 300
L, mm 48 48 51 51 57 57 70 70 76
D, mm 165 185 200 220 250 285 340 395 445
D1, mm 125 145 160 180 210 240 295 350 400
D2, mm 99 118 132 156 184 211 266 319 370
D0, mm 100 100 100 100 100 125 125 160 160
H1 445 520 558 675 780 850 980 1140 1360
G, 1/2″ 1/2″ 1/2″ 1/2″ 1/2″ 1/2″ 1/2″ 1/2″ 1/2″
N - Do 4 – M16 4 – M16 8 – M16 8 – M16 8 – M16 8 – M20 8 – M20 12 – M20 12 – M20
T, mm 12 12 12 12 12 14 16 16 16
Ød, mm 18 18 18 18 18 23 23 23 23
⬤, mm 2 2 2 2 2 2 2 4 4
〇, mm 2 2 6 6 6 6 6 8 8

Skizze der Abmessungen und Maße von Absperrklappen Elephant GVKR1331E-2W-Fb-2P mit Zwischenflanschen, mit gleitender Spindel, Gehäuse - Gusseisen GGG-40, Dichtung - EPDM





Tabelle der Teile und Materialien von Absperrklappen Elephant GVKR1331E-2W-Fb-2P mit Zwischenflanschen, mit gleitender Spindel, Gehäuse - Gusseisen GGG-40, Dichtung - EPDM

NEIN. Details Material
1 Körper Gusseisen GGG40
2 Dichtungsring EPDM
3 Tor Edelstahl SS304
4 Führungsdichtung PTFE
5 Verpackung PTFE
6 Packung für Stopfbuchse Stahl WCB
7 Stift Stahl 45
8 Patrone Stahl WCB
9 Stängel Stahl 2Cr13
10 Stand Stahl Q235
11 Schalten -
12 Pneumatikzylinder -
13 Magnetventil -
14 Filter -

Skizze der Teile und Materialien von Schieberventilen Elephant GVKR1331E-2W-Fb-2P mit Zwischenflanschen, mit gleitender Spindel, Gehäuse - Gusseisen GGG-40, Dichtung - EPDM





Technische Parameter von SC-Pneumatikzylindern

Name Wert
Modell SC
Konstruktion Doppeltwirkend
Arbeitsumfeld Druckluft
Verschmutzungsklasse 6 gemäß
Dämpfung Einstellbar
Betriebsdruckbereich (bar) 1-9
Betriebstemperaturbereich (°C) von -5 bis +70





Abmessungen und Maße von SC-Pneumatikzylindern

Hier ist die Übersetzung für Ihre Tabelle:

Modell SC 100x70 SC 100x85 SC 100x100 SC 100x120 SC 100x145 SC 125x170 SC 125x220 SC 160x270 SC 200x320
A, mm 112 112 112 112 112 140 140 180 220
A1, mm 125 125 125 125 125 155 155 192 260
A2, mm 70 70 70 70 70 85 85 110 140
A3, mm 50 50 50 50 50 60 60 80 100
A4, mm 104 104 104 104 104 130 130 160 226
h3, mm 10 10 10 10 10 15 15 16 20
h4, mm 10 10 10 10 10 15 15 16 20
N-M, mm 4-M8 4-M8 4-M8 4-M8 4-M8 4-M10 4-M10 4-M12 4-M14
n-d, mm 2-Ø8.2 2-Ø8.2 2-Ø8.2 2-Ø8.2 2-Ø8.2 2-Ø10.2 2-Ø10.2 2-Ø12.2 2-Ø14.2
B, mm 112 112 112 112 112 140 140 180 220
B1, mm 75 ± 0,5 75 ± 0,5 75 ± 0,5 75 ± 0,5 75 ± 0,5 95 ± 0,5 95 ± 0,5 105 ± 0,5 105 ± 0,5
B2, mm 32 ± 0,5 32 ± 0,5 32 ± 0,5 36 ± 0,5 36 ± 0,5 42 ± 0,5 42 ± 0,5 48 ± 0,5 48 ± 0,5
C, mm 33 33 33 33 33 40 40 50 50
D, mm Ø100 Ø100 Ø100 Ø100 Ø100 Ø125 Ø125 Ø160 Ø200
E, mm 21 21 21 21 21 30 30 32 40
F, mm 6,2 ± 0,1 6,2 ± 0,1 6,2 ± 0,1 6,2 ± 0,1 6,2 ± 0,1 8,2 ± 0,1 8,2 ± 0,1 - -
S, mm 70 ± 1 85 ± 1 100 ± 1 120 ± 1 145 ± 1 170 ± 1 170 ± 1 270 ± 1 320 ± 1
Hmm 96 111 126 146 171 205 255 320 360
H1, mm 35±1 34±1 34±1 28±1 28±1 33±1 33±1 30±1 30±1
H2, mm 12 ± 0,5 12 ± 0,5 12 ± 0,5 12 ± 0,5 12 ± 0,5 14 ± 0,5 14 ± 0,5 23 ± 0,5 23 ± 0,5
H3, mm 24,5 ± 1 24,5 ± 1 24,5 ± 1 24,5 ± 1 24,5 ± 1 28,5 ± 1 28,5 ± 1 - -
d1, mm 10.2 10.2 10.2 10.2 10.2 12.2 12.2 - -
M, mm - - - - - - - M27x3 M27x3

Skizze der Abmessungen und Maße von SC-Pneumatikzylindern





Technische Parameter des Pneumatikventils Elephant 4V210-08

Name Wert
Typ des Pneumatischen Verteilers Spulentyp
Modell des Pneumatischen Verteilers 4V210-08
Arbeitsdruck, bar 1,5 ÷ 1,8
Betriebsfrequenz, Zyklus/Sek 5
