Absperrschieber Elephant GVKR1331E-2W-Fb-2P Wafer-Typ, mit steigendem – Valve Elephant
Elephant  |  SKU: D040-08999

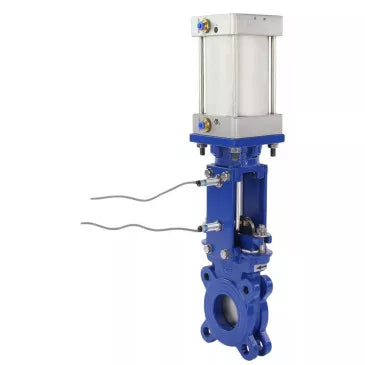

Absperrschieber Elephant GVKR1331E-2W-Fb-2P Wafer-Typ, mit steigendem Spindel, Gehäuse - GGG-40 Gusseisen, Dichtung - EPDM, mit pneumatischem Antrieb, WENZ und Induktionssensoren LJ12A3-4-J/EZ 220V

€221,68
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Das Absperrschieberventil ist für die Installation an der Rohrleitung als Absperreinrichtung und zur Regelung des Arbeitsmediumflusses in Wasserversorgungssystemen (außer Trinkwasserversorgungssystemen) und der chemischen Industrie ausgelegt.

Induktionssensor ist ein berührungsloser Sensortyp, der zur Steuerung der Position von Objekten aus Metall entwickelt wurde. Er ist gegenüber anderen Materialien unempfindlich. Induktionssensoren werden erfolgreich und weit verbreitet eingesetzt, um viele Probleme der Prozessautomatisierung in der Produktion zu lösen. Sie werden mit normalerweise offenen und normalerweise geschlossenen Kontakten hergestellt, es gibt jedoch Varianten mit beiden Kontaktarten gleichzeitig. Sie arbeiten durch Änderung der Parameter des vom Induktionsspulenkreis im Sensor erzeugten Magnetfelds.






Technische Merkmale der Absperrklappen Elephant GVKR1331E-2W-Fb-2P DN50-150 Ru16 Zwischenflansch, mit steigendem Spindel, Gehäuse - Gusseisen GGG-40, Dichtung - EPDM, mit pneumatischem Antrieb, WENZ und induktiven Sensoren LJ12A3-4-J/EZ 220V:

Name Bedeutung
Nenn­druck PN, bar 16
Anschlussart Zwischenflansch
Mittwoch Wasser
Steuerungstyp pneumatischer Antrieb
Anwendung Wasserversorgung, Wärmeversorgung, Industrie
Absperrschiebertyp Absperrschieber
Arbeitstemperatur, °C von -30 bis +110





Skizze der Abmessungen und Größen der Absperrklappen Elephant GVKR1331E-2W-Fb-2P DN50-150 Ru16 Zwischenflansch, mit steigendem Spindel, Gehäuse - Gusseisen GGG-40, Dichtung - EPDM, mit pneumatischem Antrieb, WENZ und induktiven Sensoren LJ12A3-4-J/EZ 220V




Abmessungen und Größen von Absperrklappen Elephant GVKR1331E-2W-Fb-2P DN50-150 Ru16 Zwischenflansch, mit einziehbarer Spindel, Gehäuse - Gusseisen GGG-40, Dichtung - EPDM, mit pneumatischem Antrieb, WENZ und induktiven Sensoren LJ12A3-4-J/EZ 220V:

Größe Dn50 Dn65 Dn150
DN, mm 50 65 150
L, mm 48 48 57
D, mm 165 185 285
D1, mm 125 145 240
D2, mm 99 118 211
D0, mm 100 100 125
H1, mm 445 520 850
G, Zoll 1/2″ 1/2″ 1/2″
N - Do 4 – M16 4 – M16 8 – M20
T, mm 12 12 14
Ød, mm 18 18 23
⬤, mm 2 2 2
〇, mm 2 2 6





Skizze der Teile und Materialien von Absperrklappen Elephant GVKR3431M-1W-Fb-2P Dn50-400 Ru10 Zwischenflansch, mit steigendem Spindel, Gehäuse - WCB Stahl, Dichtung - METALL, mit pneumatischem Antrieb, WENZ, pneumatischem Verteiler 4V210-08 24V und induktiven Sensoren LJ12A3-4-J/EZ 24V




Tabelle der Teile und Materialien von Absperrklappen Elephant GVKR1331E-2W-Fb-2P DN50-150 Ru16 Zwischenflansch, mit steigendem Spindel, Gehäuse - Gusseisen GGG-40, Dichtung - EPDM, mit pneumatischem Antrieb, WENZ und induktiven Sensoren LJ12A3-4-J/EZ 220V:

Artikelnr. Details Material
1 Rahmen Gusseisen GGG40
2 Dichtungsring EPDM
3 Tor Edelstahl SS304
4 Führungsdichtung PTFE
5 Füllung PTFE
6 Stopfbuchspackung WCB-Stahl
7 Stift Stahl 45
8 Patrone WCB-Stahl
9 Aktie Stahl 2Cr13
10 Gestell Stahl Q235
11 Schalten -
12 Pneumatikzylinder -
13 Magnetventil -
14 Filter -





Technische Parameter von SC-Pneumatikzylindern

Name Bedeutung
Modell SC
Design doppeltwirkend
Arbeitsumfeld Druckluft
Dämpfung einstellbar
Arbeitsdruckbereich, bar 1-9
Betriebstemperaturbereich, °C von -5 bis +70





Skizze der Abmessungen und Größen von SC Pneumatikzylindern




Abmessungen und Größen von SC-Pneumatikzylindern

Modell SC 100x70 SC 100x85 SC 125x170
A, mm 112 112 140
A1, mm 125 125 155
A2, mm 70 70 85
A3, mm 50 50 60
A4, mm 104 104 130
h3, mm 10 10 15
h4, mm 10 10 15
NM, mm 4-M8 4-M8 4-M10
nd, mm 2-Ø8.2 2-Ø8.2 2-Ø10.2
B, mm 112 112 140
B1, mm 75 ± 0,5 75 ± 0,5 95 ± 0,5
B2, mm 32 ± 0,5 32 ± 0,5 42 ± 0,5
C, mm 33 33 40
D, mm Ø100 Ø100 Ø125
E, mm 21 21 30
F, mm 6,2 ± 0,1 6,2 ± 0,1 8,2 ± 0,1
S, mm 70 ± 1 85 ± 1 170 ± 1
Hmm 96 111 205
H1, mm 35±1 34±1 33±1
H2, mm 12 ± 0,5 12 ± 0,5 14 ± 0,5
H3, mm 24,5 ± 1 24,5 ± 1 28,5 ± 1
d1, mm 10.2 10.2 12.2





Technische Parameter von induktiven Sensoren LJ12A3-4

Name Bedeutung
Design zylindrisch
Sensortyp Induktion
Strom, mA 400
Betriebsabstand, mm 4
Triggeranzeige Es gibt
Schutzart, IP 67


Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Gusseisen GGG40/EN-GJS-400-15
  • Verbindungstyp
    kompakt geflanscht
  • Typ der Dichtung
    EPDM
  • Disc material
    Edelstahl AISI 304
  • Endschalter
    NEIN

Bewertungen (0)

Dokumentation
nullLimit switches ELEPHANT for slide gate valve induction sensors 220V or 24V
nullPneumatic valve ELEPHANT 4V210-08 spool-type
nullGate valve ELEPHANT GVKR1331E-2W-Fb-2P DN50-150 16 bar cast iron interflanged WENZ with pneumatic actuator

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D040-08999DN5016 bar €221,68 Ausverkauft
    D040-09000DN6516 bar €257,94 Ausverkauft
    D040-08998DN15016 bar €433,31 Ausverkauft
