Absperrschieber Elephant GVKR1331N-2W-Fb-2P Wafer-Typ, mit steigendem – Valve Elephant
Elephant  |  SKU: D040-09006

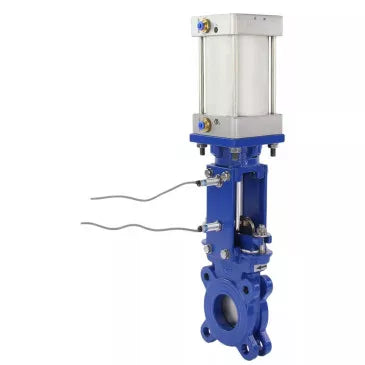

Absperrschieber Elephant GVKR1331N-2W-Fb-2P Wafer-Typ, mit steigendem Spindel, Gehäuse - Gusseisen GGG40, Dichtung - NBR, mit pneumatischem Antrieb, WENZ und Induktionssensoren LJ12A3-4-J/EZ 220V

€406,88
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Das Absperrschieberventil ist für die Installation an der Rohrleitung als Absperreinrichtung und zur Regelung des Arbeitsmediumflusses in Wasserversorgungssystemen (außer Trinkwasserversorgungssystemen) und der chemischen Industrie ausgelegt.

Induktionssensor ist ein berührungsloser Sensortyp, der zur Positionskontrolle von Objekten aus Metall entwickelt wurde. Er ist gegenüber anderen Materialien unempfindlich. Induktionssensoren werden erfolgreich und weit verbreitet eingesetzt, um viele Probleme der Prozessautomatisierung in der Produktion zu lösen. Sie werden mit normalerweise offenen und normalerweise geschlossenen Kontakten hergestellt, es gibt jedoch Varianten mit beiden Kontaktarten gleichzeitig. Sie arbeiten, indem sie die Parameter des vom Induktionsspulenkern im Sensor erzeugten Magnetfelds verändern.





Technische Merkmale der Elephant GVKR1331N-2W-Fb-2P DN80 PN10 Scheibenschieber mit einziehbarer Spindel, Gehäuse - Gusseisen GGG-40, Dichtung - NBR, mit pneumatischem Antrieb, WENZ und induktiven Sensoren LJ12A3-4-J/EZ 220V:

Name Bedeutung
Nenn­druck PN, bar 10
Anschlussart Zwischenflansch
Mittwoch Wasser
Steuerungstyp pneumatischer Antrieb
Anwendung Wasserversorgung, Wärmeversorgung, Industrie
Absperrschiebertyp Absperrschieber
Arbeitstemperatur, °C von -30 bis +110





Skizze der Abmessungen und Größen der Absperrklappen Elephant GVKR1331N-2W-Fb-2P DN80 Ru10 Zwischenflansch, mit einziehbarer Spindel, Gehäuse - Gusseisen GGG-40, Dichtung - NBR, mit pneumatischem Antrieb, WENZ und induktiven Sensoren LJ12A3-4-J / EZ 220V



Abmessungen und Größen der Elephant GVKR1331N-2W-Fb-2P DN80 PN10 Scheibenschieber, mit einziehbarer Spindel, Gehäuse - Gusseisen GGG-40, Dichtung - NBR, mit pneumatischem Antrieb, WENZ und induktiven Sensoren LJ12A3-4-J/EZ 220V:

Größe Du80
DN, mm 80
L, mm 51
D, mm 200
D1, mm 160
D2, mm 132
D0, mm 100
H1, mm 558
G, Zoll 1/2″
N - Do 8 – M16
T, mm 12
Ød, mm 18
⬤, mm 2
〇, mm 6





Skizze der Teile und Materialien von Absperrklappen Elephant GVKR1331N-2W-Fb-2P DN80 Ru10 Zwischenflansch, mit steigendem Spindel, Gehäuse - Gusseisen GGG-40, Dichtung - NBR, mit pneumatischem Antrieb, WENZ und induktiven Sensoren LJ12A3-4-J/EZ 220V



Tabelle der Teile und Materialien von Absperrklappen Elephant GVKR1331N-2W-Fb-2P DN80 Ru10 Zwischenflansch, mit steigendem Spindel, Gehäuse - Gusseisen GGG-40, Dichtung - NBR, mit pneumatischem Antrieb, WENZ und induktiven Sensoren LJ12A3-4-J/EZ 220V:

Artikelnr. Details Material
1 Rahmen Gusseisen GGG40
2 Dichtungsring NBR
3 Tor Edelstahl SS304
4 Führungsdichtung PTFE
5 Füllung PTFE
6 Stopfbuchspackung WCB-Stahl
7 Stift Stahl 45
8 Patrone WCB-Stahl
9 Aktie Stahl 2Cr13
10 Gestell Stahl Q235
11 Schalten -
12 Pneumatikzylinder -
13 Magnetventil -
14 Filter -





Technische Parameter von SC-Pneumatikzylindern

Name Bedeutung
Modell SC
Design doppeltwirkend
Arbeitsumfeld Druckluft
Dämpfung einstellbar
Arbeitsdruckbereich, bar 1-9
Betriebstemperaturbereich, °C von -5 bis +70





Skizze der Abmessungen und Größen von SC Pneumatikzylindern



Abmessungen und Größen von SC-Pneumatikzylindern

Modell SC 100x100
A, mm 112
A1, mm 125
A2, mm 70
A3, mm 50
A4, mm 104
h3, mm 10
h4, mm 10
NM, mm 4-M8
nd, mm 2-Ø8.2
B, mm 112
B1, mm 75 ± 0,5
B2, mm 32 ± 0,5
C, mm 33
D, mm Ø100
E, mm 21
F, mm 6,2 ± 0,1
S, mm 100 ± 1
Hmm 126
H1, mm 34±1
H2, mm 12 ± 0,5
H3, mm 24,5 ± 1
d1, mm 10.2





Technische Parameter von induktiven Sensoren LJ12A3-4

Name Bedeutung
Design zylindrisch
Sensortyp Induktion
Strom, mA 400
Betriebsabstand, mm 4
Triggeranzeige Es gibt
Schutzart, IP 67

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Gusseisen GGG40/EN-GJS-400-15
  • Verbindungstyp
    kompakt geflanscht
  • Typ der Dichtung
    NBR
  • Disc material
    Edelstahl AISI 304
  • Endschalter
    NEIN
