Absperrschieber Elephant GVKR3131V-2W-Fb-OST-VITON mit Zwischenflansch – Valve Elephant
Elephant  |  SKU: D040-08761

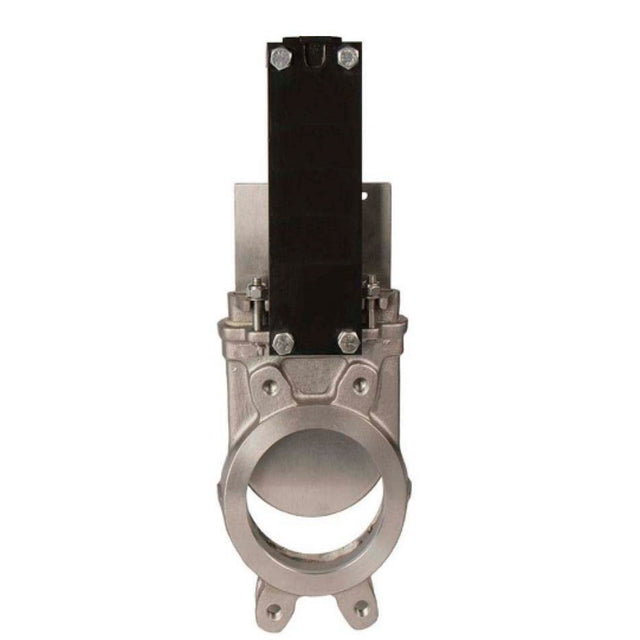

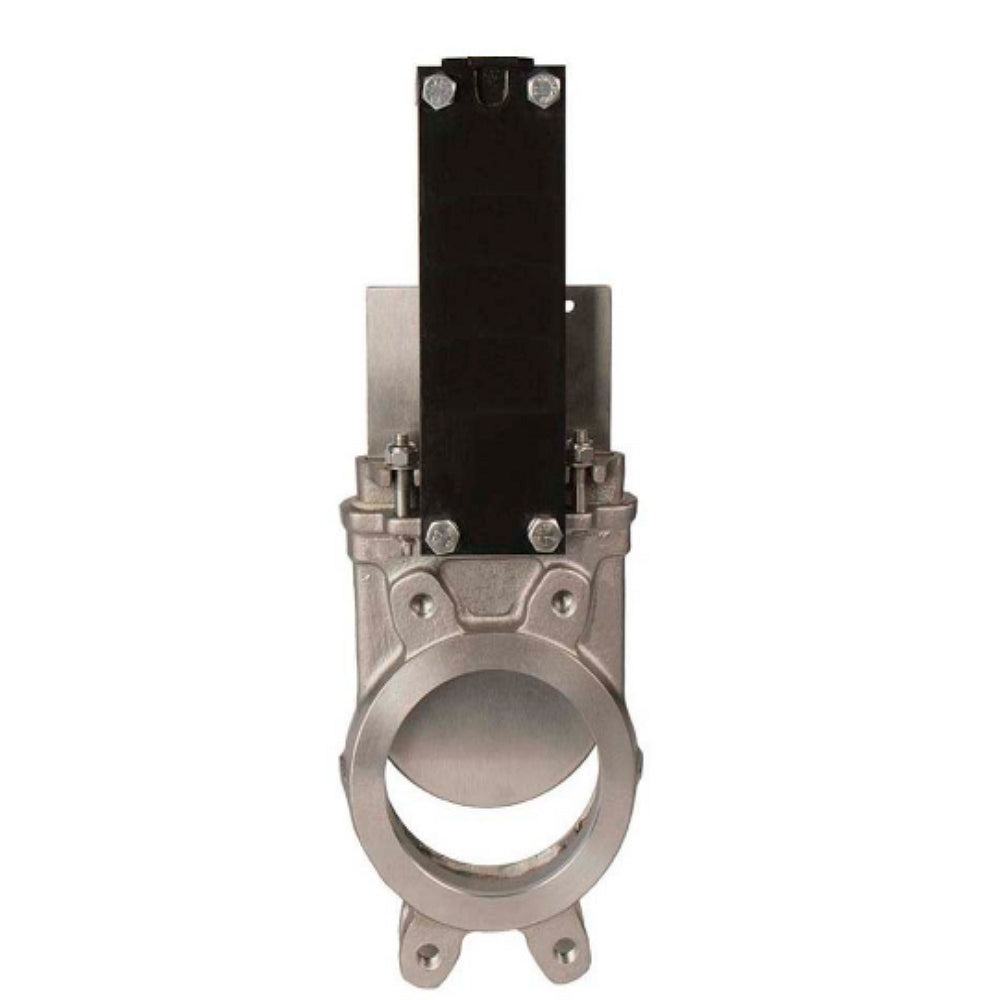

Absperrschieber Elephant GVKR3131V-2W-Fb-OST-VITON mit Zwischenflansch OST-Flansch Typ A und rundem Schaft, Gehäuse - Edelstahl 304, Schieber - Edelstahl 304, Dichtung - VITON, unter elektrischem Antrieb

€461,75
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Absperrschieber GVKRxxx-2W-Fb-OST aus Edelstahl, zwischenflanschig mit OST-Flansch und rundem Schaft unter elektrischem Antrieb, ist dafür ausgelegt, in der Rohrleitung als Absperreinrichtung installiert zu werden und den Mediumfluss in Wasserversorgungssystemen (außer Trinkwasserversorgungssystemen) und der chemischen Industrie zu regeln.

Das Funktionsprinzip des Absperrschiebers besteht darin, das Tor (Messer) senkrecht zum Mediumfluss zu bewegen. Bei vollständigem Schließen des Nennweitenrohrs wird der Durchfluss gestoppt, bei teilweisem Schließen wird der Durchfluss geregelt.





Technische Merkmale von Absperrschiebern Elephant GVKR3131V-2W-Fb-OST-VITON mit Zwischenflansch OST-Flansch Typ A und rundem Schaft, Gehäuse - Edelstahl 304, Schieber - Edelstahl 304, Dichtung - VITON, unter elektrischem Antrieb:

Nennweite DN, mm 50-300
Arbeitsdruck PN, bar 10-16
Arbeitstemperatur des Mediums t, ⁰C von -20 bis +200
Arbeitsmedium Mineral- und Pflanzenöle, tierische Fette, Schmierstoffe und Brennstoffe, Heißluft, Dampf
Durchflussrichtung doppelseitig
Korpusmaterial Edelstahl AISI/SS 304
Siegel VITON
Steuerungstyp Flansch OST 26-07-763-73 unter elektrischem Antrieb

Absperrschieber Elephant GVKR3131V-2W-Fb-OST-VITON mit Zwischenflansch OST-Flansch Typ A und rundem Schaft, Gehäuse - Edelstahl 304, Schieber - Edelstahl 304, Dichtung - VITON, unter elektrischem Antrieb





Abmessungen und Maße von Absperrschiebern Elephant GVKR3131V-2W-Fb-OST-VITON mit Zwischenflansch OST-Flansch Typ A und rundem Schaft, Gehäuse - Edelstahl 304, Schieber - Edelstahl 304, Dichtung - VITON, unter elektrischem Antrieb:

DN L, mm D, mm D1, mm D2, mm Hmm h1, mm h2, mm Gewicht, kg
50 48 160 125 99 285 3 4 8.5
65 48 185 145 118 310 3 4 10
80 51 200 160 132 346 3 4 12
100 51 220 180 156 384 3 4 14
125 51 250 210 184 432 3 4 20
150 57 280 240 212 478 3 4 25
200 70 340 295 266 572 3 4 35
250 70 400 350 319 650 3 4 50
300 76 450 400 370 745 3 4 68

Skizzenmaße und Maße Absperrschieber Elephant GVKR3131V-2W-Fb-OST-VITON mit Zwischenflansch OST-Flansch Typ A und rundem Schaft, Gehäuse - Edelstahl 304, Schieber - Edelstahl 304, Dichtung - VITON, unter elektrischem Antrieb





Tabelle der Teile und Materialien für Absperrschieber Elephant GVKR3131V-2W-Fb-OST-VITON mit Zwischenflansch OST-Flansch Typ A und rundem Schaft, Gehäuse - Edelstahl 304, Schieber - Edelstahl 304, Dichtung - VITON, unter elektrischem Antrieb:

Nr. Teilename Material
1 Gehäuse Edelstahl AISI/SS 304
2 Schieber Edelstahl AISI/SS 304
3-4 Bolzenmutter A2-Stahl A4-Stahl
5 Siegel PTFE+Graphit
6 Stopfbuchspackung WCB-Stahl
7-9 Bolzenmutter A2-Stahl A4
10 Stängel Edelstahl AISI/SS 304
11 Gestell A3-Stahl
12 Sitzdichtung VITON
13 Rackkopf WCB-Stahl
14 Nuss Messing
15 Stift Stahl 45
16 Splint A3-Stahl

Skizze der Teile und Materialien von Schieberventilen Elephant GVKR3131V-2W-Fb-OST-VITON mit Zwischenflansch OST-Flansch Typ A und rundem Schaft, Gehäuse - Edelstahl 304, Schieber - Edelstahl 304, Dichtung - VITON, unter elektrischem Antrieb

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Edelstahl AISI 304
  • Maximal zulässige Temperatur
    200 °C
  • Verbindungstyp
    kompakt geflanscht
  • Steuerungstyp
    Unter Elektroantrieb
  • Betriebsumgebung
    Dampf, Öle, Kraftstoffe, Heiße Luft, Fett, Tierische Fette
  • Anwendungen
    Industrie, Abwassersysteme
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    Viton
  • Sperrmaterial
    Edelstahl AISI 304
  • Endschalter
    NEIN

Bewertungen (0)

Dokumentation
nullGate valve ELEPHANT GVKRxxx-2W-Fb-OST DN50-150 16 bar stainless steel interflanged with OST-flange and round stem under electric actuator
nullGate valve ELEPHANT GVKRxxx-2W-Fb-OST DN200-300 10 bar stainless steel interflanged with OST-flange and round stem under electric actuator

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D040-08761DN5016 bar €461,75 Ausverkauft
    D040-08762DN6516 bar €564,23 Ausverkauft
    D040-08763DN8016 bar €699,32 Ausverkauft
    D040-08764DN10016 bar €820,51 Ausverkauft
    D040-08765DN12516 bar €998,70 Ausverkauft
    D040-08766DN15016 bar €1.287,77 Ausverkauft
    D040-08767DN20010 bar €1.773,21 Ausverkauft
    D040-08768DN25010 bar €2.380,89 Ausverkauft
    D040-08769DN30010 bar €2.943,28 Ausverkauft
