Absperrschieber Elephant GVKR3431M-1W-Fb-2P Wafer-Typ, mit steigendem – Valve Elephant
Elephant  |  SKU: D040-08943

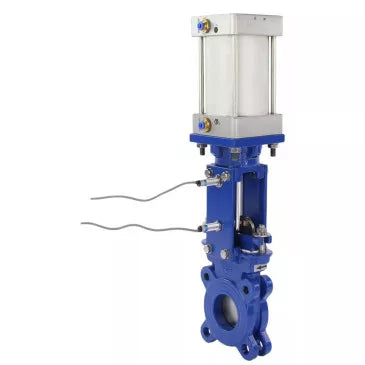

Absperrschieber Elephant GVKR3431M-1W-Fb-2P Wafer-Typ, mit steigendem Spindel, Gehäuse - WCB Stahl, Dichtung - METALL, mit pneumatischem Antrieb, WENZ und Induktionssensoren LJ12A3-4-J/EZ 220V

€684,67
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Das Absperrschieberventil ist für die Installation an einer Rohrleitung als Absperrvorrichtung und zur Regelung des Durchflusses des Arbeitsmediums in Wasserversorgungssystemen (außer Trinkwasserversorgungssystemen) und in der chemischen Industrie ausgelegt.

Ein induktiver Sensor ist ein berührungsloser Sensor, der zur Positionskontrolle von Metallobjekten entwickelt wurde. Er ist gegenüber anderen Materialien unempfindlich. Induktive Sensoren werden erfolgreich und weit verbreitet eingesetzt, um viele Automatisierungsprobleme in der Fertigung zu lösen. Sie werden mit normalerweise offenen und normalerweise geschlossenen Kontakten hergestellt, es gibt jedoch auch Optionen mit beiden Kontaktarten gleichzeitig. Sie arbeiten, indem sie die Parameter des vom Induktionsspulenkern im Sensor erzeugten Magnetfelds verändern.





Technische Merkmale der Elephant GVKR3431M-1W-Fb-2P DN50-400 PN10 Scheibenschieber mit einziehbarer Spindel, Gehäuse - WCB-Stahl, Dichtung - METALL, mit pneumatischem Antrieb, WENZ und induktiven Sensoren LJ12A3-4-J/EZ 220V:

Name Bedeutung
Nenn­druck PN, bar 10
Anschlussart Zwischenflansch
Mittwoch Wasser
Steuerungstyp pneumatischer Antrieb
Anwendung Wasserversorgung, Wärmeversorgung, Industrie
Absperrschiebertyp Absperrschieber
Arbeitstemperatur, °C von -30 bis +400





Skizze der Abmessungen und Größen der Absperrklappen Elephant GVKR3431M-1W-Fb-2P Dn50-400 10 bar Zwischenflansch, mit einem einziehbaren Spindel, Gehäuse - WCB Stahl, Dichtung - METALL, mit einem pneumatischen Antrieb, WENZ und induktiven Sensoren LJ12A3-4-J / EZ 220V



Abmessungen und Größen von Absperrklappen Elephant GVKR3431M-1W-Fb-2P Dn50-400 10 bar Zwischenflansch, mit einziehbarer Spindel, Gehäuse - WCB Stahl, Dichtung - METALL, mit pneumatischem Antrieb, WENZ und induktiven Sensoren LJ12A3-4-J/EZ 220V:

Größe Dn50 Dn65 Dn80 Dn100 Dn125 Dn150 Dn300 Dn400
DN, mm 50 65 80 100 125 150 300 400
L, mm 48 48 51 51 57 57 76 89
D, mm 165 165 200 220 250 285 445 565
D1, mm 125 145 160 180 210 240 400 515
D2, mm 99 118 132 156 181 211 370 480
D0, mm 100 100 100 100 100 125 160 200
H1, mm 417 460 510 600 628 780 1232 1528
G, Zoll 1/2″ 1/2″ 1/2″ 1/2″ 1/2″ 1/2″ 1/2″ 1/2″
N - Do 4 – M16 4 – M16 8 – M16 8 – M16 8 – M16 8 – M20 12 – M20 16 – M24
T, mm 12 12 12 12 12 14 16 20
Ød, mm 18 18 18 18 18 23 23 27
⬤, mm 4 4 4 4 4 4 6 10
〇, mm - - 4 4 4 4 6 6





Skizze der Teile und Materialien von Absperrklappen Elephant GVKR3431M-1W-Fb-2P Dn50-400 10 bar Zwischenflansch, mit einziehbarer Spindel, Gehäuse - WCB-Stahl, Dichtung - METALL, mit pneumatischem Antrieb, WENZ und induktiven Sensoren LJ12A3-4-J/EZ 220V



Tabelle der Teile und Materialien von Absperrklappen Elephant GVKR3431M-1W-Fb-2P Dn50-400 10 bar Zwischenflansch, mit steigendem Spindel, Gehäuse - WCB Stahl, Dichtung - METALL, mit pneumatischem Antrieb, WENZ und induktiven Sensoren LJ12A3-4-J/EZ 220V:

Artikelnr. Details Material
1 Rahmen WCB-Stahl
2 Tor Edelstahl SS304
3 Führungsdichtung PTFE
4 Füllung PTFE
5 Stopfbuchspackung WCB-Stahl
6 Gestell Stahl Q235
7 Stift Stahl 45
8 Patrone WCB-Stahl
9 Aktie Stahl 45+Cr
10 Schalten -
11 Kopf des Racks Gusseisen GGG40
12 Pneumatikzylinder -
13 Magnetventil -
14 Filter -
15 Keil WCB-Stahl





Technische Parameter von SC-Pneumatikzylindern

Name Bedeutung
Modell SC
Design doppeltwirkend
Arbeitsumfeld Druckluft
Dämpfung einstellbar
Arbeitsdruckbereich, bar 1-9
Betriebstemperaturbereich, °C von -5 bis +70





Skizze der Abmessungen und Größen von SC Pneumatikzylindern



Abmessungen und Größen von SC-Pneumatikzylindern

Modell SC 100x70 SC 100x85 SC 100x100 SC 100x120 SC 100x145 SC 125x170 SC 200x320 SC 250x430
A, mm 112 112 112 112 112 140 220 270
A1, mm 125 125 125 125 125 155 260 220
A2, mm 70 70 70 70 70 85 140 -
A3, mm 50 50 50 50 50 60 100 -
A4, mm 104 104 104 104 104 130 226 -
h3, mm 10 10 10 10 10 15 20 -
h4, mm 10 10 10 10 10 15 20 -
NM, mm 4-M8 4-M8 4-M8 4-M8 4-M8 4-M10 4-M14 -
nd, mm 2-Ø8.2 2-Ø8.2 2-Ø8.2 2-Ø8.2 2-Ø8.2 2-Ø10.2 2-Ø14.2 -
B, mm 112 112 112 112 112 140 220 270
B1, mm 75 ± 0,5 75 ± 0,5 75 ± 0,5 75 ± 0,5 75 ± 0,5 95 ± 0,5 105 ± 0,5 220 ± 0,5
B2, mm 32 ± 0,5 32 ± 0,5 32 ± 0,5 36 ± 0,5 36 ± 0,5 42 ± 0,5 48 ± 0,5 -
C, mm 33 33 33 33 33 40 50 -
D, mm Ø100 Ø100 Ø100 Ø100 Ø100 Ø125 Ø200 Ø250
E, mm 21 21 21 21 21 30 40 65
F, mm 6,2 ± 0,1 6,2 ± 0,1 6,2 ± 0,1 6,2 ± 0,1 6,2 ± 0,1 8,2 ± 0,1 - -
S, mm 70 ± 1 85 ± 1 100 ± 1 120 ± 1 145 ± 1 170 ± 1 320 ± 1 430±1
Hmm 96 111 126 146 171 205 360 105
H1, mm 35±1 34±1 34±1 28±1 28±1 33±1 30±1 -
H2, mm 12 ± 0,5 12 ± 0,5 12 ± 0,5 12 ± 0,5 12 ± 0,5 14 ± 0,5 23 ± 0,5 24 ± 0,5
H3, mm 24,5 ± 1 24,5 ± 1 24,5 ± 1 24,5 ± 1 24,5 ± 1 28,5 ± 1 - -
d1, mm 10.2 10.2 10.2 10.2 10.2 12.2 - -
M, mm - - - - - - M27x3 M30x3,5
H4, mm - - - - - - - 650





Technische Parameter von induktiven Sensoren LJ12A3-4

Name Bedeutung
Design zylindrisch
Sensortyp Induktion
Strom, mA 400
Betriebsabstand, mm 4
Triggeranzeige Es gibt
Schutzart, IP 67


Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Kohlenstoffstahl
  • Verbindungstyp
    kompakt geflanscht
  • Typ der Dichtung
    METALL
  • Disc material
    Edelstahl AISI 304
  • Endschalter
    NEIN

Bewertungen (0)

Dokumentation
nullGate valve ELEPHANT GVKR3431M-1W-Fb-2P DN50-400 10 bar carbon steel 8faa1973-6b60-4398-ad76-bdeb9e555377

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D040-08943DN5010 bar €684,67 Ausverkauft
    D040-08944DN6510 bar €717,79 Ausverkauft
    D040-08945DN8010 bar €767,47 Ausverkauft
    D040-08607DN10010 bar €803,92 Ausverkauft
    D040-08947DN12510 bar €937,11 Ausverkauft
    D040-08948DN15010 bar €1.004,19 Ausverkauft
    D040-08949DN30010 bar €2.451,35 Ausverkauft
    D040-08950DN40010 bar €3.640,13 Ausverkauft
