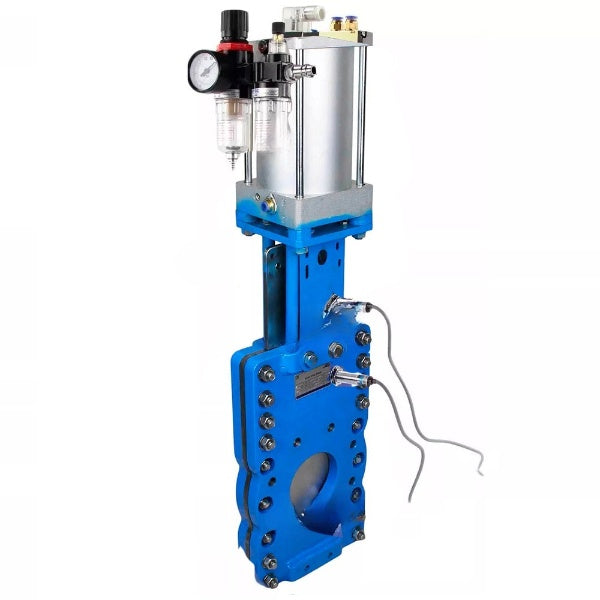

Absperrschieber Elephant GVKRT3431N-2W-Fb-2P mit Flanschverbindung, Gehäuse - Kohlenstoffstahl WCB, Schieber - Edelstahl 304, Dichtung - NBR, mit pneumatischem Antrieb, pneumatisches Ventil 4V210-08 24V, Induktionssensoren LJ12A3-4-J/EZ und ATU AFC2000
Absperrschieber Elephant GVKRT3431N-2W-Fb-2P mit Flanschverbindung, Gehäuse - Kohlenstoffstahl WCB, Schieber - Edelstahl 304, Dichtung - NBR, mit pneumatischem Antrieb, pneumatisches Ventil 4V210-08 24V, Induktionssensoren LJ12A3-4-J/EZ und ATU AFC2000 - DN100 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Verfügbarkeit für Abholungen konnte nicht geladen werden
Lieferung und Versand
Lieferung und Versand
Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.
Beschreibung
Beschreibung
Absperrschieber mit Durchgangsmesser ist für die Installation an Rohrleitungen als Absperrvorrichtung und zur Steuerung des Mediumflusses mit hoher Konzentration an Feststoffpartikeln ausgelegt. Er kann auch in Schwerkraftzufuhrsystemen für feste und pulverförmige Stoffe verwendet werden, da die Schneide des Messers das Abschneiden von Strömungen mit hoher Dichte ermöglicht.
Pneumatische Verteiler werden zur Steuerung in pneumatischen Systemen mit NAMUR-Andockfläche verwendet, zur Installation von Verteilern durch Löcher im Gehäuse. Die elektromagnetische Steuerung erfolgt mittels Spannungsspulen 12-AC, 12-DC, 24-AC, 24-DC, 110-AC, 220-AC. Je nach Modell verfügen die Ventile über ein- oder zweiseitige Steuerung. Magnetventile für pneumatische Anwendungen gibt es in einer breiten Modellpalette und sie umfassen gängige Schaltarten für Drei- (3/2) und Fünf-Leitungs- (5/2 und 5/3) Pneumatikventile. Sie sind für den Einsatz mit Schieberventilen mit Pneumatikzylinder vorgesehen. Sie können auch an anderen pneumatisch betätigten Ventilen verwendet werden.
Induktionssensor ist ein berührungsloser Sensortyp, der zur Steuerung der Position von Objekten aus Metall entwickelt wurde. Er ist gegenüber anderen Materialien unempfindlich. Induktionssensoren werden erfolgreich und weit verbreitet eingesetzt, um viele Probleme der Prozessautomatisierung in der Produktion zu lösen. Sie werden mit normalerweise offenen und normalerweise geschlossenen Kontakten hergestellt, es gibt jedoch Varianten mit beiden Kontaktarten gleichzeitig. Sie arbeiten durch Änderung der Parameter des vom Induktionsspulenkern im Sensor erzeugten Magnetfelds.
Die Luftaufbereitungseinheit ist dafür ausgelegt, Druckluft von Feuchtigkeitstropfen und festen Partikeln zu reinigen, Kondensat zu entfernen, den Druck automatisch auf einem vorgegebenen Niveau zu halten und Schmiermittel aus dem Tank im Druckluftstrom zu den Elementen des pneumatischen Systems zuzuführen.
Technische Merkmale der Absperrschieber Elephant GVKRT3431N-2W-Fb-2P mit Zwischenflanschen, Gehäuse - Kohlenstoffstahl WCB, Schieber - Edelstahl 304, Dichtung - NBR, mit pneumatischem Ventil 4V210-08 24V, induktiven Sensoren LJ12A3-4-J/EZ und ATU AFC2000:
| Name | Bedeutung |
| Anschlussart | Zwischenflansch |
| Medium | viskose Medien, pulverisierte und kristallisierte Medien, Altpapier, Schlamm |
| Art der Steuerung | pneumatischer Antrieb |
| Anwendung | extraktive Industrie, Zellstoff- und Papierindustrie |
| Absperrschiebertyp | Schieber |
| Arbeitstemperatur des Mediums, °С | von -30 bis +110 |
| Herstellerland | China |
Absperrschieber Elephant GVKRT3431N-2W-Fb-2P mit Flanschverbindung, Gehäuse - Kohlenstoffstahl WCB, Schieber - Edelstahl 304, Dichtung - NBR, mit pneumatischem Ventil 4V210-08 24V, induktiven Sensoren LJ12A3-4-J/EZ und ATU AFC2000
Abmessungen und Maße der Absperrschieber Elephant GVKRT3431N-2W-Fb-2P mit Zwischenflanschen, Gehäuse - Kohlenstoffstahl WCB, Schieber - Edelstahl 304, Dichtung - NBR, mit pneumatischem Ventil 4V210-08 24V, induktiven Sensoren LJ12A3-4-J/EZ und ATU AFC2000:
| Größe | DN, mm | L, mm | D, mm | D1, mm | D2, mm | H1, mm | G, Zoll | N - Do | T, mm |
| DN100 | 100 | 51 | 220 | 180 | 156 | 428 | 1/2″ | 8 – M16 | 12 |
| DN150 | 150 | 57 | 285 | 240 | 211 | 553 | 3/4″ | 8 – M20 | 14 |
| DN200 | 200 | 70 | 340 | 295 | 266 | 727 | 3/4″ | 8 – M20 | 16 |
| DN250 | 250 | 70 | 395 | 350 | 319 | 880 | 3/4″ | 12 – M20 | 16 |
Skizzenmaße und Abmessungen Absperrschieber Elephant GVKRT3431N-2W-Fb-2P zwischen Flanschen, Gehäuse - Kohlenstoffstahl WCB, Schieber - Edelstahl 304, Dichtung - NBR, mit pneumatischem Ventil 4V210-08 24V, induktiven Sensoren LJ12A3-4-J/EZ und ATU AFC2000
Tabelle der Teile und Materialien für Absperrschieber Elephant GVKRT3431N-2W-Fb-2P mit Zwischenflanschen, Gehäuse - Kohlenstoffstahl WCB, Schieber - Edelstahl 304, Dichtung - NBR, mit pneumatischem Ventil 4V210-08 24V, induktiven Sensoren LJ12A3-4-J/EZ und ATU AFC2000:
| Nr. | Teilename | Material |
| 1 | Gehäuse | WCB-Stahl |
| 2 | Schieber | Edelstahl 304 |
| 3 | Führungsdichtung | NBR |
| 4 | Führungsdichtung | NBR |
| 5 | Gestell | Stahl Q235 |
| 6 | Stange | Stahl 45 |
| 7 | Rackkopf | Gusseisen GGG40 |
| 8 | Pneumatikzylinder | - |
| 9 | Stangenkupplung | Stahl Q235 |
| 10 | Magnetventil | - |
| 11 | Filter | - |
Skizze der Teile und Materialien von Schieberventilen Elephant GVKRT3431N-2W-Fb-2P mit Zwischenflanschen, Gehäuse - Kohlenstoffstahl WCB, Schieber - Edelstahl 304, Dichtung - NBR, mit pneumatischem Ventil 4V210-08 24V, induktiven Sensoren LJ12A3-4-J/EZ und ATU AFC2000
Technische Parameter der SC-Pneumatikzylinder:
| Name | Bedeutung |
| Aktionstyp | doppeltwirkend |
| Betriebsmedium | Druckluft |
| Montageart | VA FB CA CB LB YB |
| Dämpfung | einstellbar |
| Dämpfungslänge, mm | 32 |
| Arbeitsdruckbereich, bar | 1-9 |
| Maximal zulässiger Druck, bar | 13.5 |
| Betriebstemperaturbereich, °C | von -5 bis +70 |
Abmessungen und Maße von SC-Pneumatikzylindern:
| Pneumatischer Zylindermodell | SC 125x145 | SC 200x220 |
| A, mm | 246 | 320 |
| B, mm | 102 | 128 |
| C, mm | 144 | 192 |
| D, mm | 60 | 80 |
| E, mm | 70 | 80 |
| F, mm | 32 | 48 |
| G, mm | 40 | 50 |
| Hmm | 50 | 60 |
| Ich, mm | 39 | 52 |
| J, mm | 11 | 14 |
| K | М27х2 | М36х2 |
| L | M12x1,75 | М16х2 |
| M, mm | 15 | 30 |
| N, mm | 20 | 25 |
| O, Zoll | G1/2″ | G3/4″ |
| S, mm | 140 | 220 |
| T, mm | 110 | 175 |
| V, mm | 32 | 50 |
| B, mm | 29 | 46 |
Skizze der Abmessungen und Maße von SC-Pneumatikzylindern
Technische Parameter des Pneumatikventils 4V210-08:
| Name | Bedeutung |
| Design | Spulentyp |
| Nenndruck PN, MPa | 1.2 |
| Arbeitsdruck, bar | 1.5 - 8 |
| Arbeitsmedium | gefilterte Druckluft |
| Betriebstemperatur, °С | -20 bis +70 |
| Betriebsfrequenz, Zyklen/Sek | 5 |
| Manuelle Duplizierung | Ist |
| Schutzart, IP | 65 |
| Montage | durch Löcher im Gehäuse |
| Gehäusematerial | eloxiertem Aluminium |
| Reaktionszeit, Sek. | 0.05 |
Pneumatisches Ventil 4V210-08
Technische Parameter der Induktionssensoren LJ12A3-4-J/EZ:
| Name | Bedeutung |
| Konstruktion | zylindrisch |
| Sensortyp | Induktion |
| Versorgungsspannung, V | 220 |
| Strom, mA | 400 |
| Ausgabestatus | normalerweise offen |
| Auslöseabstand, mm | 4 |
| Betriebsanzeige | Ist |
| Schutzart, IP | 67 |
Induktionssensoren LJ12A3-4-J/EZ
Hauptparameter der AFC2000 Luftbehandlungseinheit:
| Betriebsdruck, bar | 8 |
| Maximaldruck, bar | 10 |
| Einstellbarer Druckbereich, bar | 0,5 ÷ 9 |
| Aufbrechdruck, bar | 15 |
| Luftanschluss | 1/4” |
| Betriebstemperatur, °C | -5 bis +60 |
| Partikelgröße filtern, µm | 40 |
| Ölviskosität | ISO VG 32 |
| Gewicht, kg | 0,395 |
| Set-Zusammensetzung | Filter-Feuchtigkeitsabscheider, Druckregler, Schmiergerät, Halterung |
Luftbehandlungseinheit AFC2000
Gesamt- und Einbaumaße der AFC2000 Luftbehandlungseinheiten:
| A, mm | 162 |
| B, mm | 88 |
| C, mm | 139 |
| D, mm | 31 |
| E, mm | 53.5 |
| F, mm | 12 |
| G, mm | 8 |
| Hmm | 7 |
| Ich, mm | 13.3 |
| J, mm | 39 |
| K, mm | 5 |
| L, mm | 40 |
| M, mm | 32 |
| N, mm | 53 |
| O, mm | 29 |
| P, mm | 6 |
| R, mm | 41.5 |
Skizze der Abmessungen und Maßeinheiten der AFC2000 Luftbehandlungseinheit
Spezifikation
Spezifikation
-
Herkunftsland
-
Körpermaterial
-
Maximal zulässige Temperatur
-
Verbindungstyp
-
Steuerungstyp
-
BetriebsumgebungViskose Medien, Pulverisierte und kristallisierte Medien, Altpapier, Gülle
-
AnwendungenRohstoffindustrie, Zellstoff- und Papierindustrie
-
Nenndruck
-
Typ der Dichtung
-
Sperrmaterial
-
Manuelle Übersteuerung
-
Endschalter
-
Typ des pneumatischen Antriebs
