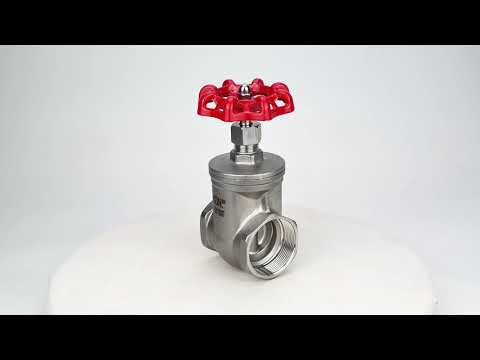

Keilflachschieber Elephant GVWR3131M-2W-T-S, Gehäuse - Edelstahl AISI 304, Keil - Edelstahl AISI 304, Dichtung - Metall, Handrad
Keilflachschieber Elephant GVWR3131M-2W-T-S, Gehäuse - Edelstahl AISI 304, Keil - Edelstahl AISI 304, Dichtung - Metall, Handrad - DN15 / 16 bars ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Verfügbarkeit für Abholungen konnte nicht geladen werden
Lieferung und Versand
Lieferung und Versand
Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.
Beschreibung
Beschreibung
Der Keilschieber ist für den Einbau in Rohrleitungen als Absperrorgan in der Wasserversorgung und der chemischen Industrie bestimmt.
Der mit der Spindel verbundene Keil wird in Abhängigkeit von der Drehrichtung des Handrades oder der Welle des elektrischen Antriebs, des Getriebes, abgesenkt oder angehoben und schließt oder öffnet den Querschnitt des Schiebergehäuses.
Der Keilschieber ist für den Einbau in eine Rohrleitung als Absperrorgan in der Wasserversorgung und der chemischen Industrie bestimmt.
Abmessungen und Dimensionen von Gewindekeilschiebern Elephant GVWR3131M-2W-T-S, ausziehbare Spindel, Gehäuse - Edelstahl SS304, Keil - Edelstahl SS304, Dichtung - Metall, Steuerung - Handrad
| Modell | L | d | H | W |
| DN15 | 50 | 14 | 96 | 70 |
| DN20 | 60 | 20 | 102 | 70 |
| DN25 | 65 | 24 | 114 | 70 |
| DN32 | 75 | 30 | 132 | 70 |
| DN50 | 95 | 47 | 170 | 97 |
| DN65 | 103 | 63 | 200 | 97 |
Skizze der Abmessungen und Maße der Keilschieber Elephant GVWR3131M-2W-T-S mit Gewinde, Spindel einschiebbar, Gehäuse - Edelstahl SS304, Keil - Edelstahl SS304, Dichtung - Metall, Steuerung - Handrad
Tabelle der Teile und Materialien der Keilschieber Elephant GVWR3131M-2W-T-S mit Gewinde, Spindel einfahrbar, Gehäuse - Edelstahl SS304, Keil - Edelstahl SS304, Dichtung - Metall, Steuerung - Handrad
| № | Einzelheiten | Material |
| 1 | Fall | Edelstahl 304 |
| 2 | Keil | Edelstahl 304 |
| 3 | Vorbau | Edelstahl 304 |
| 4 | Abdeckung | Edelstahl 304 |
| 5 | O-Ring-Dichtung | PTFE |
| 6 | Stielhalter | Edelstahl 304 |
| 7 | Dichtung | Edelstahl 304 |
| 8 | Spindeldichtung | PTFE |
| 9 | Klemmring | Edelstahl 304 |
| 10 | Nuss | Edelstahl 304 |
| 11 | Helm | Edelstahl 201 |
| 12 | Federunterlegscheibe | Edelstahl 304 |
| 13 | Nuss | stahl A 194 8 |
Skizze der Teile und Materialien des Keilschiebers Elephant GVWR3131M-2W-T-S mit Gewinde, Spindel einschiebbar, Gehäuse - Edelstahl SS304, Keil - Edelstahl SS304, Dichtung - Metall, Steuerung - Handrad
