Elephant  |  SKU: D040-07936

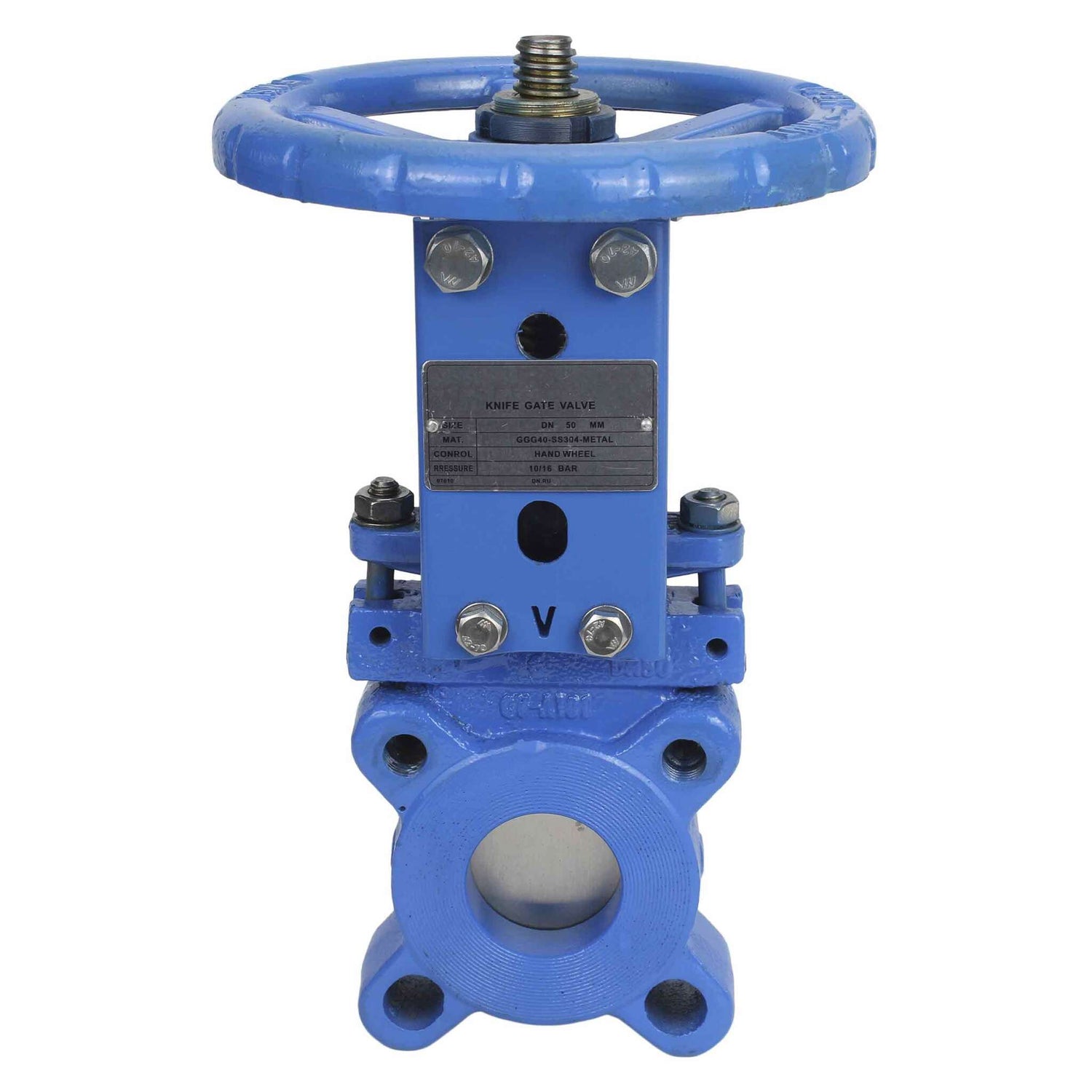

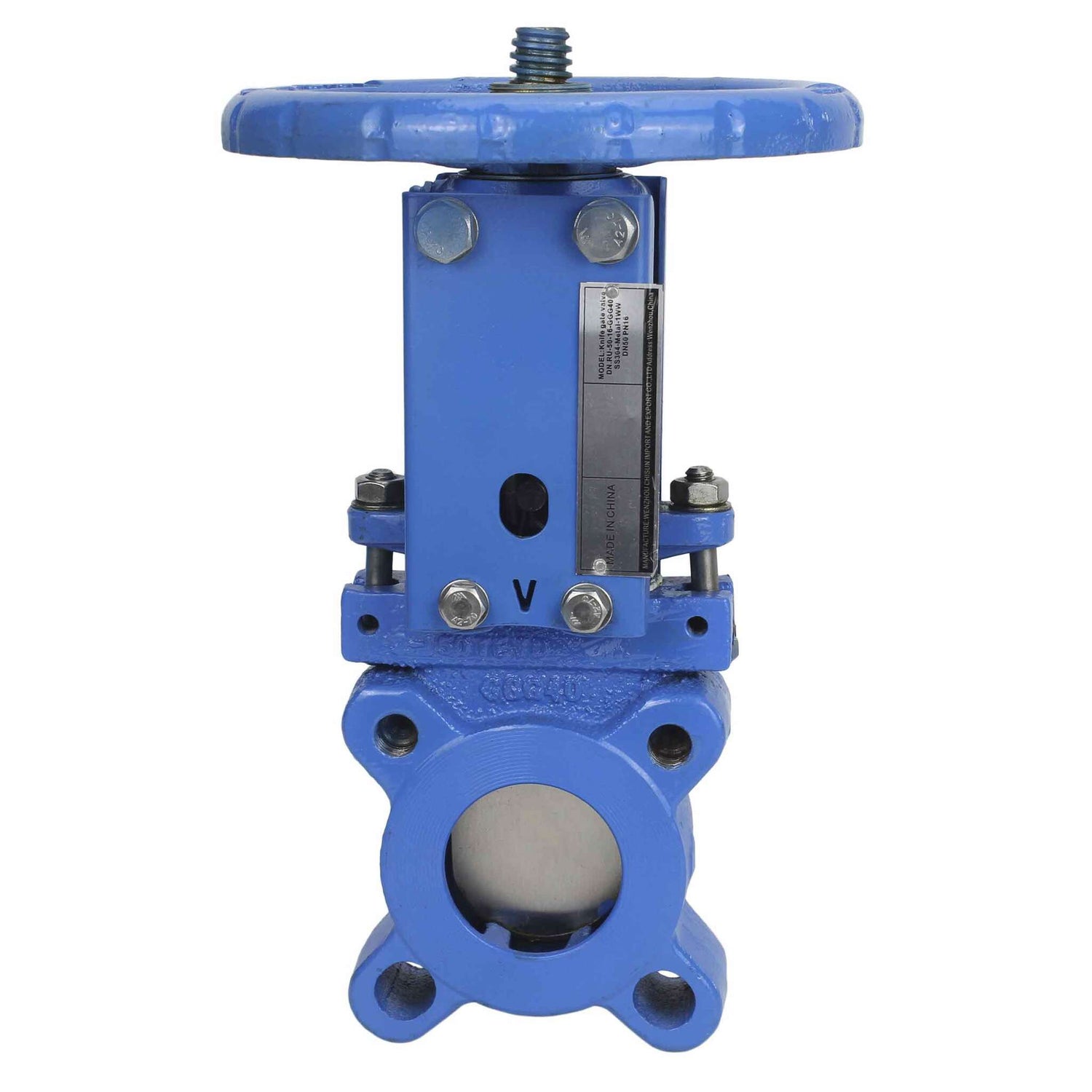

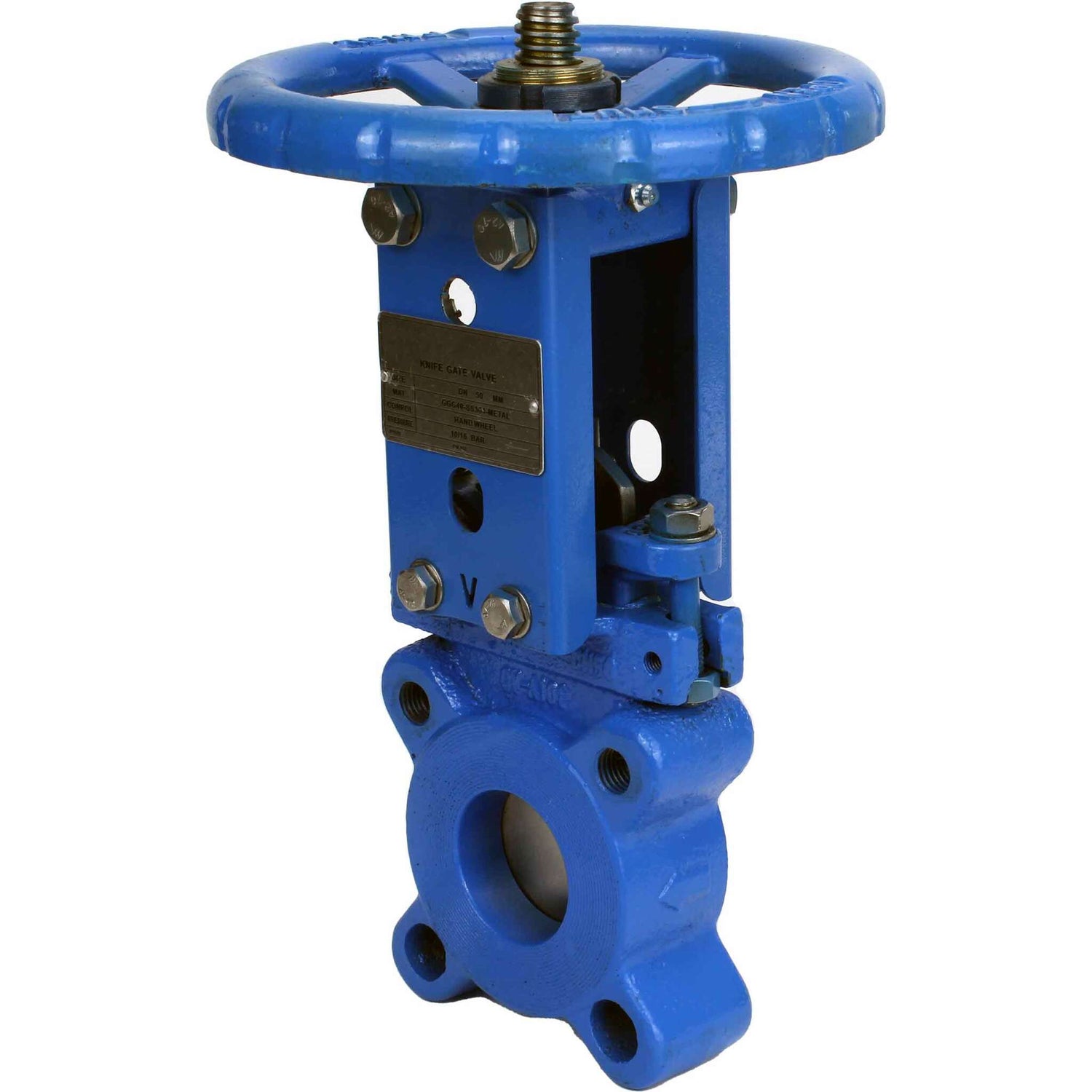

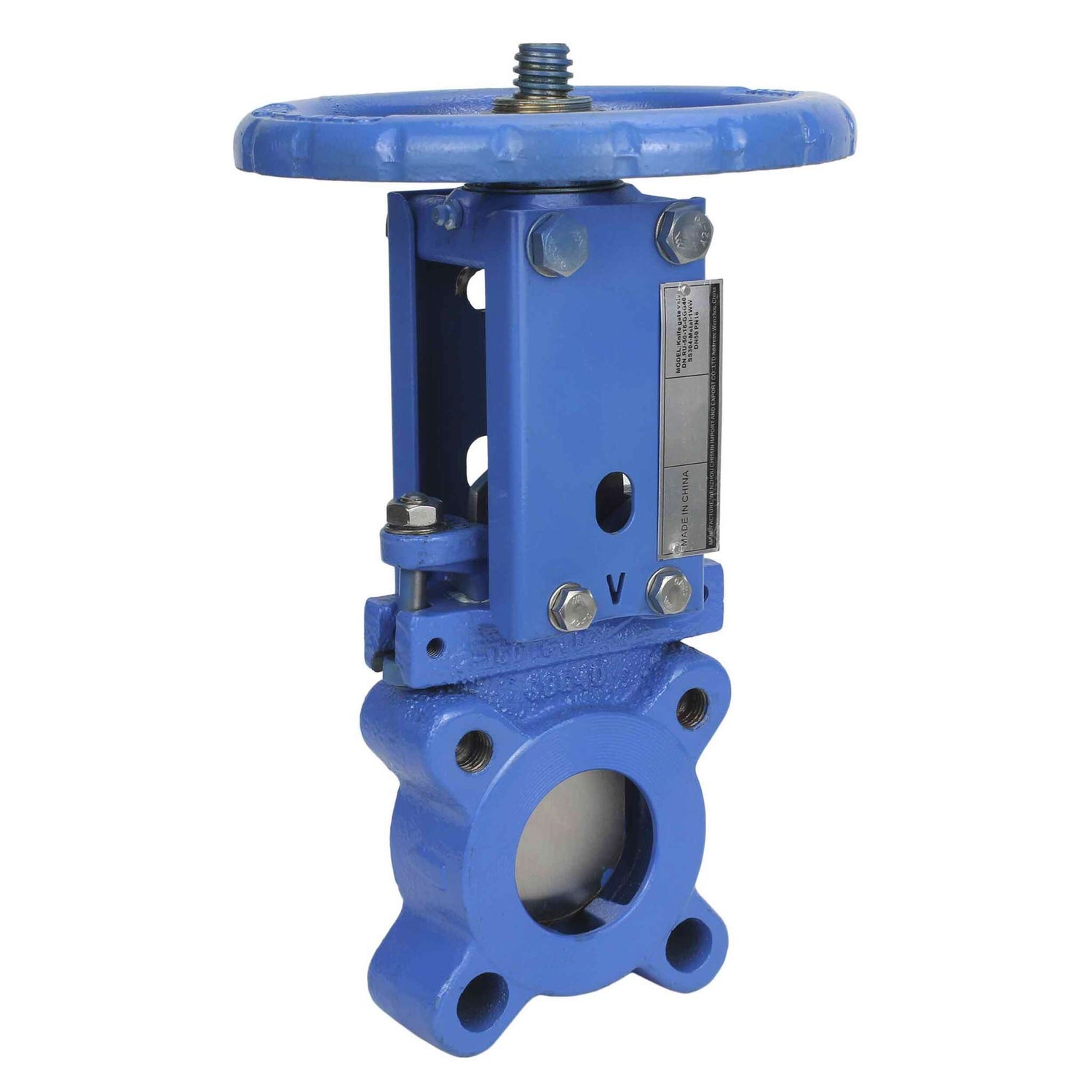

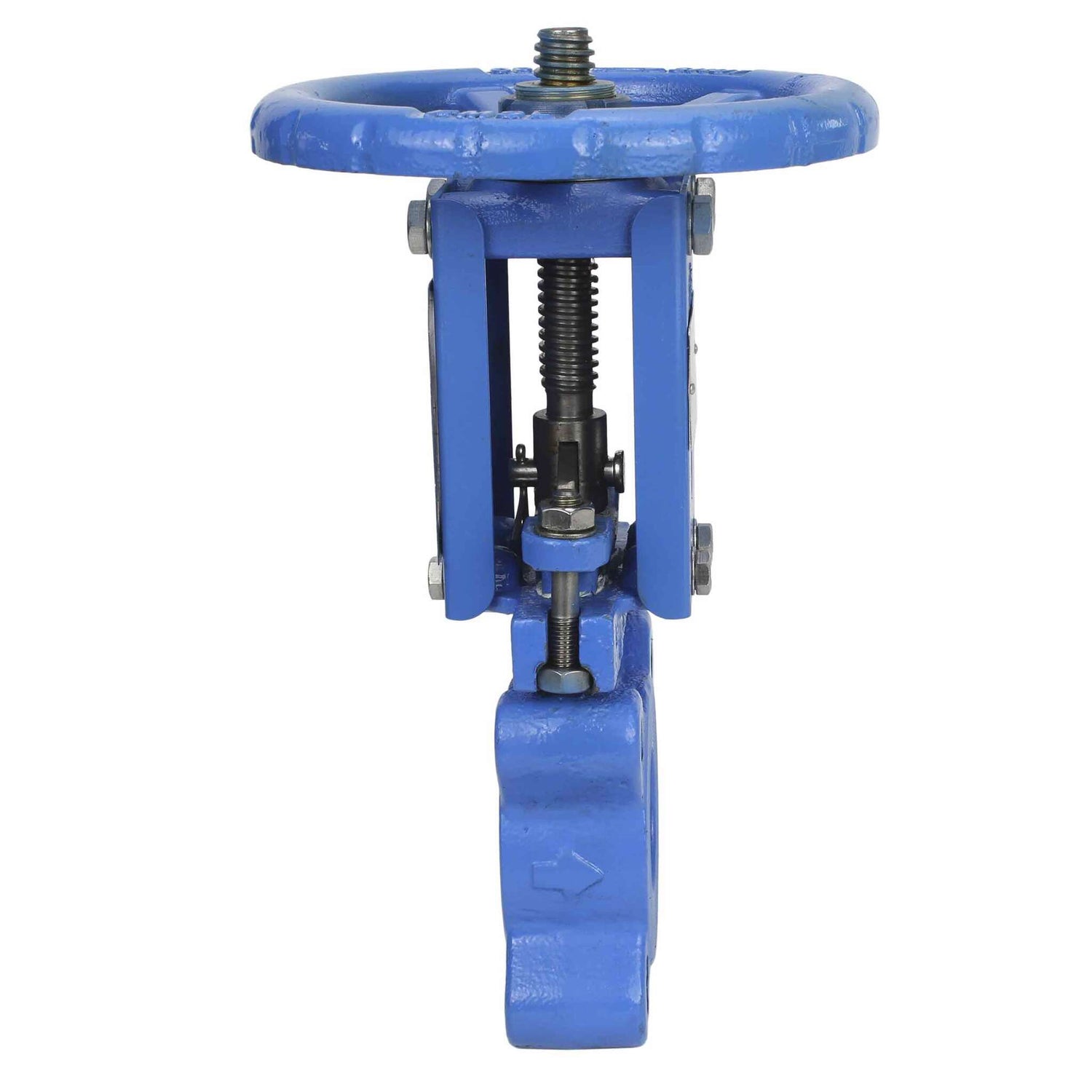

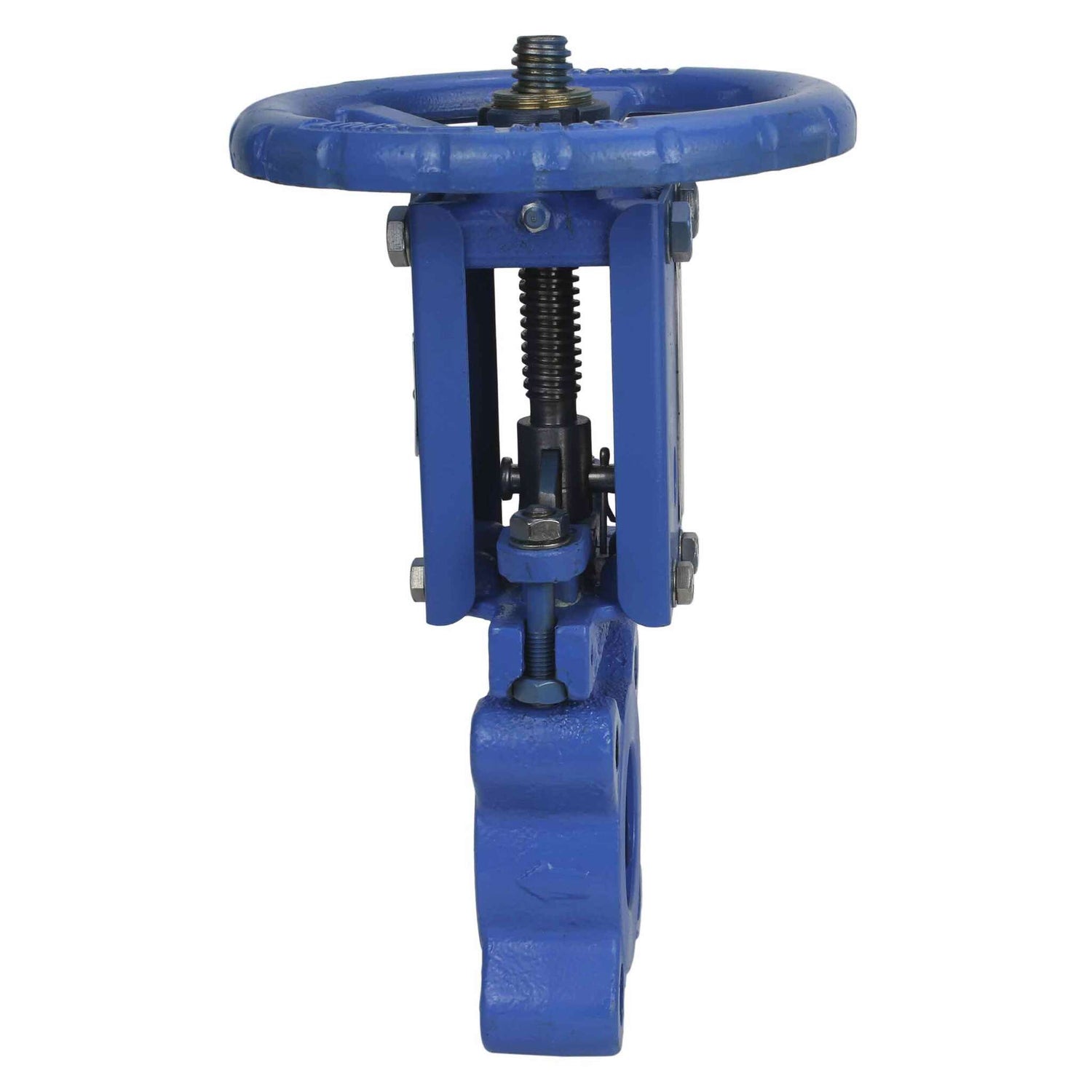

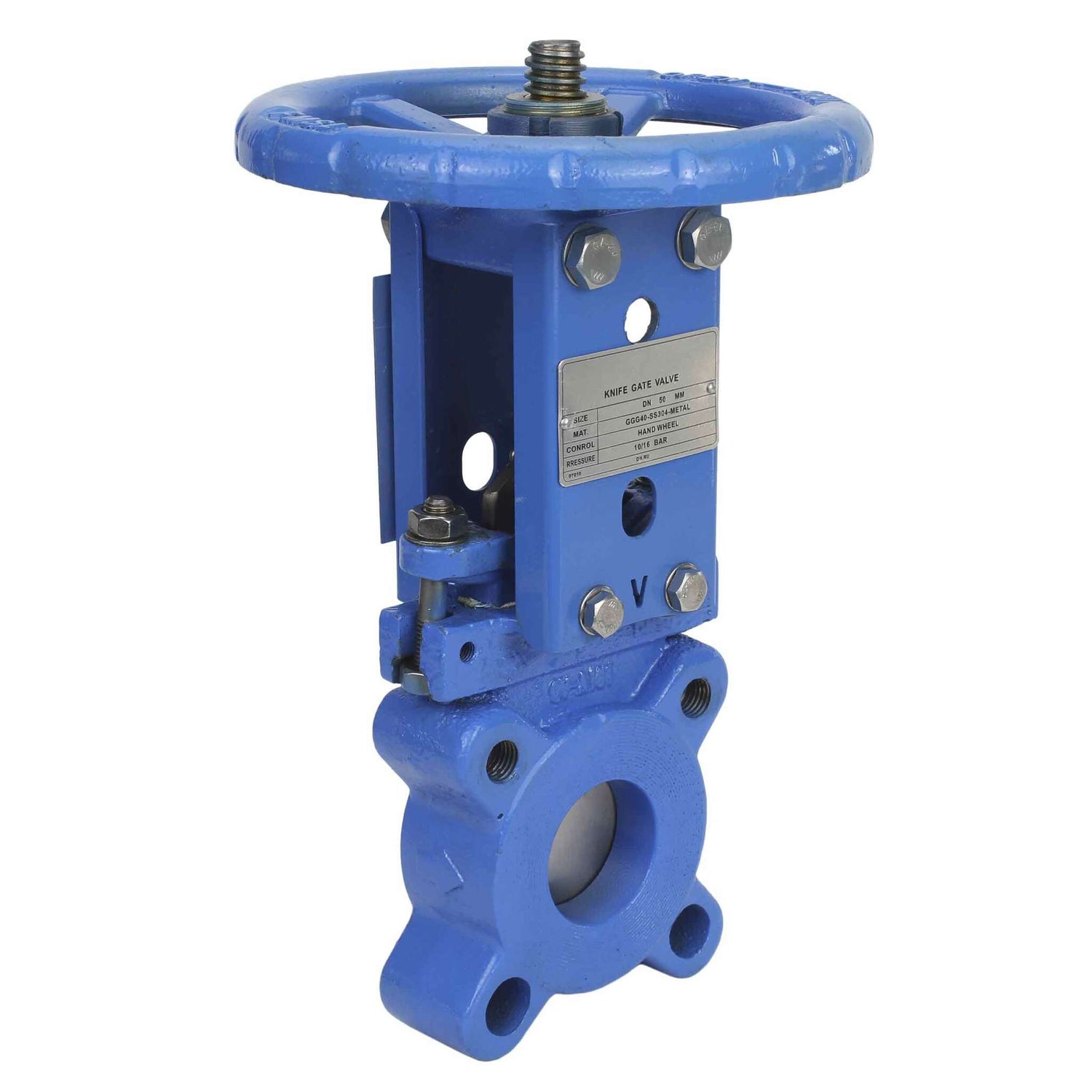

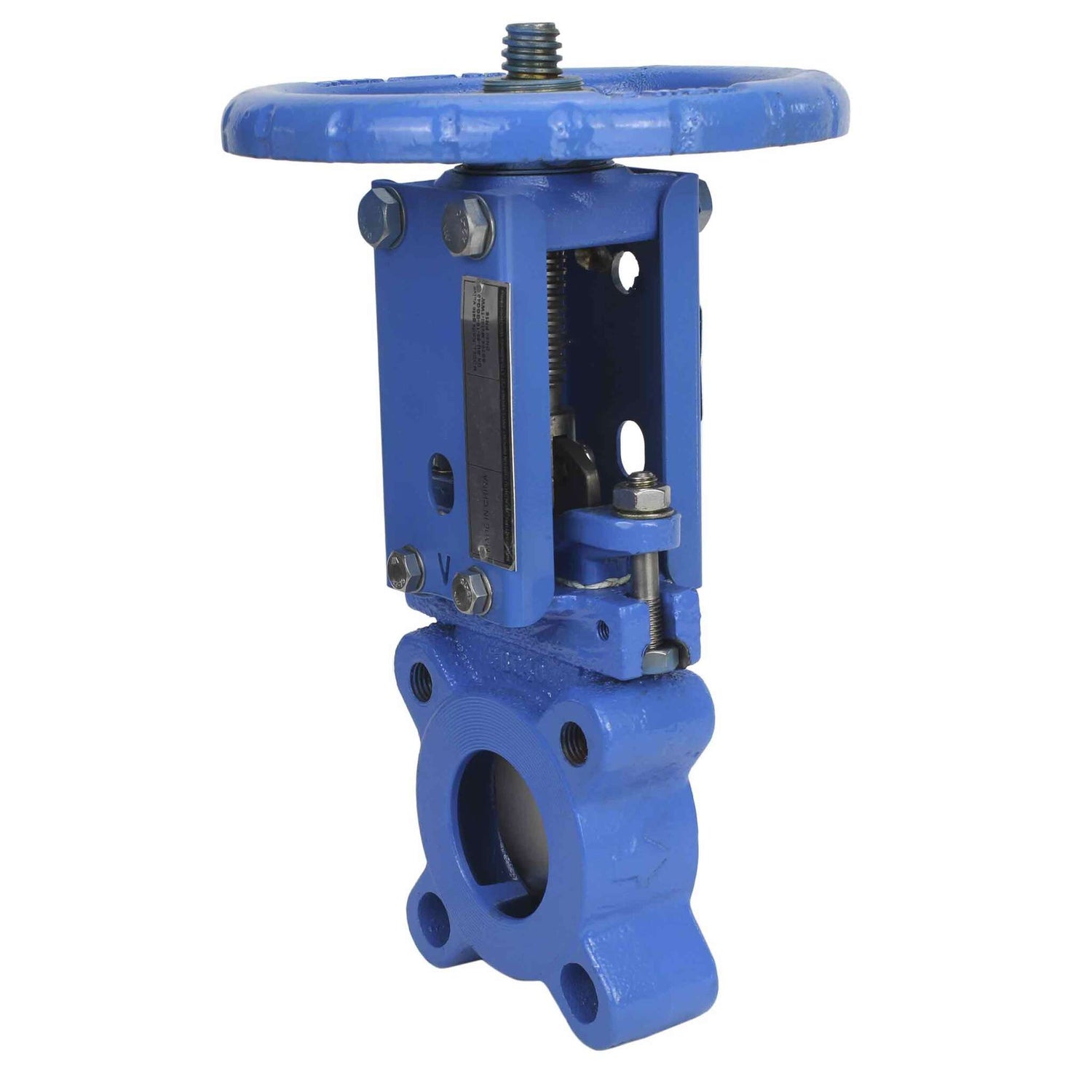

Absperrschieber Elephant GVK1331E-2W-Fb-SN PSI232, Scheibentyp, Gehäusematerial - Gusseisen GGG-40, handradbetätigt

€181,96
inkl. MwSt. Versand wird beim Checkout berechnet.

Absperrschieber Elephant GVK1331E-2W-Fb-SN PSI232, Scheibentyp, Gehäusematerial - Gusseisen GGG-40, handradbetätigt - DN50 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Das Messer-Schieberventil Elephant ist für die Installation an einer Rohrleitung als Absperrvorrichtung und zur Regelung des Durchflusses des Arbeitsmediums in Wasserversorgungssystemen und der chemischen Industrie vorgesehen. 1.3. Das Funktionsprinzip des Schieberventils besteht darin, das Schieberblatt (Messer) senkrecht zum Mediumfluss zu bewegen. Bei vollständiger Sperrung des Nennrohrdurchmessers wird der Durchfluss gestoppt, bei teilweisem Durchfluss erfolgt eine Regelung. Die Dichtheit des Schieberventils im geschlossenen Zustand wird durch das Andrücken des Schiebers an die Dichtung unter dem Einfluss des Drucks des Arbeitsmediums gewährleistet.





Allgemeine Parameter der Absperrklappen Elephant GVKN1331E-2W-Fb-S PN16

Nennweite DN, mm 50 - 300
Arbeitsdruck PN, bar 16
Temperatur der Arbeitsumgebung t, ⁰C von -20 bis +120
Arbeitsumfeld Wasser, leicht kontaminierte Flüssigkeiten mit einem Gehalt an suspendierten Partikeln bis zu 5%
Fließrichtung des Mediums bilateral
Steuerungstyp Lenkrad
Verbindung zur Pipeline Zwischenflansch
Korpusmaterial GGG40 (Sphäroguss)
mit sphäroidischem Graphit)
Anwendungsgebiete Heizungs- und Wasserversorgungssysteme, Industrie-Rohrleitungen.





Skizze der Abmessungen der Absperrklappen Elephant GVKN1331E-2W-Fb-S PN16



Abmessungen von Absperrklappen Elephant GVKN1331E-2W-Fb-S PN16

D.N. L D D1 D2 H H1 N - Do Gewicht, kg
  mm
50 48 165 125 99 280 360 4 – M16 7
65 48 185 145 118 300 390 4 – M16 8.5
80 51 200 160 132 322 420 8 – M16 10
100 51 220 180 156 382 490 8 – M16 12
125 57 250 210 184 437 560 8 – M16 18
150 57 285 240 211 490 630 8 – M20 23
200 70 340 295 266 573 740 12 – M20 31
300 76 460 410 370 810 1030 12 – M24 62





Skizze der Materialien von Absperrklappen Elephant GVKN1331E-2W-Fb-S PN16



Spezifikation der Materialien von Absperrklappen Elephant GVKN1331E-2W-Fb-S PN16

Artikelnr. Teilename Material
1 Rahmen Gusseisen GGG40
2 Versiegelung EPDM
3 Versiegelung EPDM
4 U-Profildichtung Stahl A3
5 Schlitten (Messer) Stahl 304
6 Füllung PTFE
7 Haarnadel Stahl A3
8 Schrauben Stahl A3
9 Gehäuse WCB-Stahl
10 schrauben Stahl A3
11 Schrauben Stahl A3
12 schrauben Gusseisen QT500
13 Gestell Stahl A3
14 Aktie Stahl 2Cr13
15 Lenkrad Gusseisen QT500
16 schrauben Stahl A3

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Gusseisen GGG40/EN-GJS-400-15
  • Stopper Material
    Edelstahl AISI 304/1.4301
  • Maximal zulässige Temperatur
    120 °C
  • Verbindungstyp
    Kompaktflansch
  • Steuerungstyp
    Lenkrad
  • Absperrschieber Typ
    Plattenschieber
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    EPDM

Bewertungen (0)

Dokumentation
nullGate valve ELEPHANT GVKN1331E-2W-Fb-S DN50-300 16 bar 70e18190-f000-45e6-9614-0da261ce5bf4

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D040-07936DN5016 bar €181,96 0 Auf Lager
    D040-07937DN6516 bar €207,21 Ausverkauft
    D040-07938DN8016 bar €293,92 Ausverkauft
    D040-07939DN10016 bar €351,76 Ausverkauft
    D040-07940DN12516 bar €415,95 Ausverkauft
    D040-07941DN15016 bar €541,53 Ausverkauft
    D040-07942DN20016 bar €722,96 Ausverkauft
    D040-07943DN30016 bar €1.286,21 Ausverkauft
