Schieber mit Messer Elephant GVKN3431M-1W-Fb-S, Gehäusematerial - Kohl – Valve Elephant
Elephant  |  SKU: D040-07905

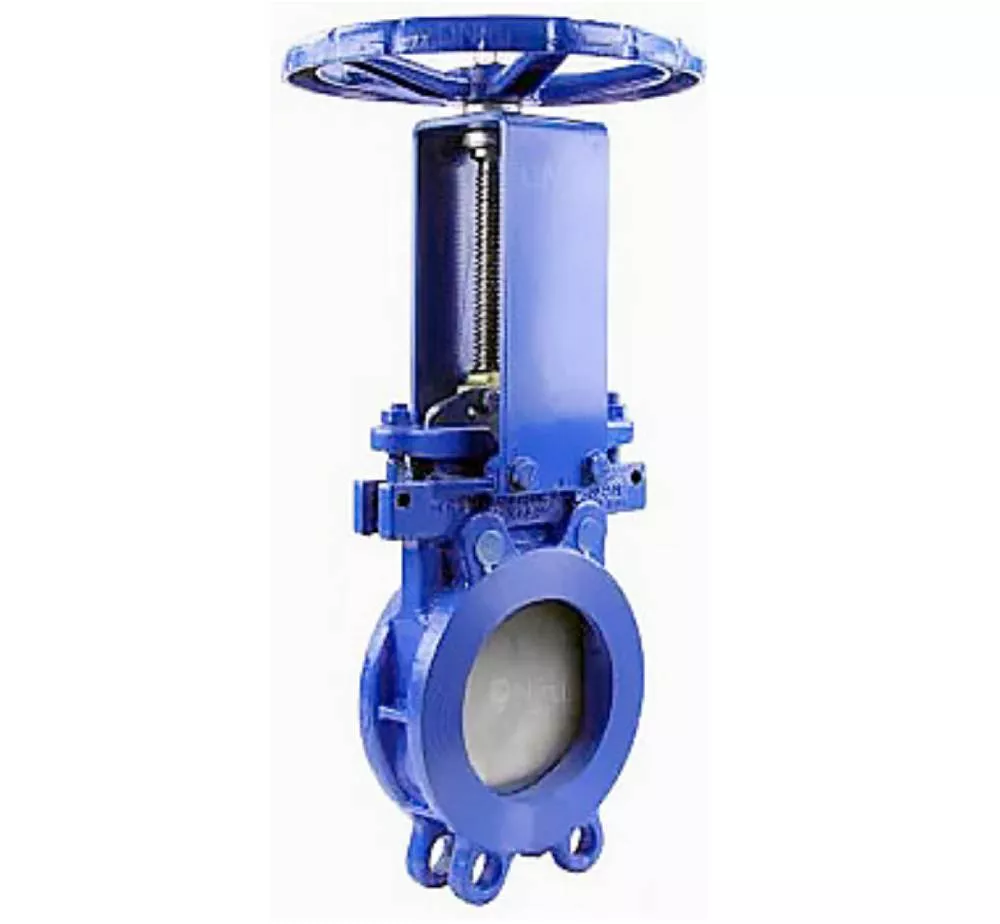

Schieber mit Messer Elephant GVKN3431M-1W-Fb-S, Gehäusematerial - Kohlenstoffstahl, Messermaterial - Edelstahl AISI 304, Dichtung - Metall, handradbetätigt

€410,95
inkl. MwSt. Versand wird beim Checkout berechnet.

Schieber mit Messer Elephant GVKN3431M-1W-Fb-S, Gehäusematerial - Kohlenstoffstahl, Messermaterial - Edelstahl AISI 304, Dichtung - Metall, handradbetätigt - DN80 / 10 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Das Absperrventil ist dafür ausgelegt, als Absperreinrichtung an der Rohrleitung installiert zu werden und den Mediumfluss in Wasserversorgungssystemen (außer Trinkwasserversorgungssystemen) und der chemischen Industrie zu regeln.

Das Funktionsprinzip des Absperrschiebers besteht darin, das Tor (Messer) senkrecht zum Mediumfluss zu bewegen. Bei vollständigem Schließen des Rohrleitungsbohrungsdurchmessers wird der Durchfluss gestoppt, bei teilweisem Schließen wird der Durchfluss geregelt.





Abmessungen und Einbaumaße von Absperrklappen DN.ru GVKN3431M-1W-Fb-S Steuerung - Handrad

Modell Größe
DN L D D1 D2 D0 H1 T D O N-Th
DN80 10 bar 80 51 200 160 132 200 320 12 18 4 4 8-M16
DN100 10 bar 100 51 220 180 156 240 358 12 18 4 4 8-M16
DN125 10 bar 125 57 250 210 184 260 395 12 18 4 4 8-M16
DN150 10 bar 150 57 285 240 211 280 450 14 23 4 4 8-M20
DN200 10 bar 200 70 340 295 266 300 532 16 23 4 4 8-M20

Maßskizze von Absperrklappen Elephant GVKN3431M-1W-Fb-S, Gehäusematerial - Kohlenstoffstahl, Messer-Material - Edelstahl AISI 304, Dichtung - Metall, handradbetätigt





Werkstoffe der Absperrklappen Elephant GVKN3431M-1W-Fb-S, Gehäusematerial - Kohlenstoffstahl, Messerwerkstoff - Edelstahl AISI 304, Dichtung - Metall, handradbetätigt

Nr. Teilename Material
1 Fall Stahl WCB
2 Schieber Edelstahl SS304
3 Führungsdichtung PTFE
4 Polsterung PTFE
5 Stopfbuchspackung Stahl WCB
6 Nuss Messing
7 Stängel Stahl 2Cr13
8 Gestell Stahl Q235
9 Lager Stahl GCr15
10 Helm Gusseisen GGG40
11 Kappe Stahl Q235
12 Keil Stahl WCB

Materialskizze von Schieberventilen Elephant GVKN3431M-1W-Fb-S, Gehäusematerial - Kohlenstoffstahl, Messer-Material - Edelstahl AISI 304, Dichtung - Metall, handradbetätigt

Spezifikation

  • Herkunftsland
    China
  • Körpermaterial
    Kohlenstoffstahl
  • Stopper Material
    Edelstahl AISI 304
  • Maximal zulässige Temperatur
    400 °C
  • Verbindungstyp
    Kompaktflansch
  • Steuerungstyp
    Handrad
  • Absperrschieber Typ
    Plattenschieber
  • Nenn­druck
    10 bar
  • Typ der Dichtung
    Metall

Bewertungen (0)

Dokumentation

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D040-07905DN8010 bar €410,95 0 Auf Lager
    D040-07813DN10010 bar €462,95 0 Auf Lager
    D040-07885DN12510 bar €556,93 0 Auf Lager
    D040-07904DN15010 bar €678,26 0 Auf Lager
    D040-07246DN20010 bar €1.063,30 0 Auf Lager
