Elephant  |  SKU: D040-07637

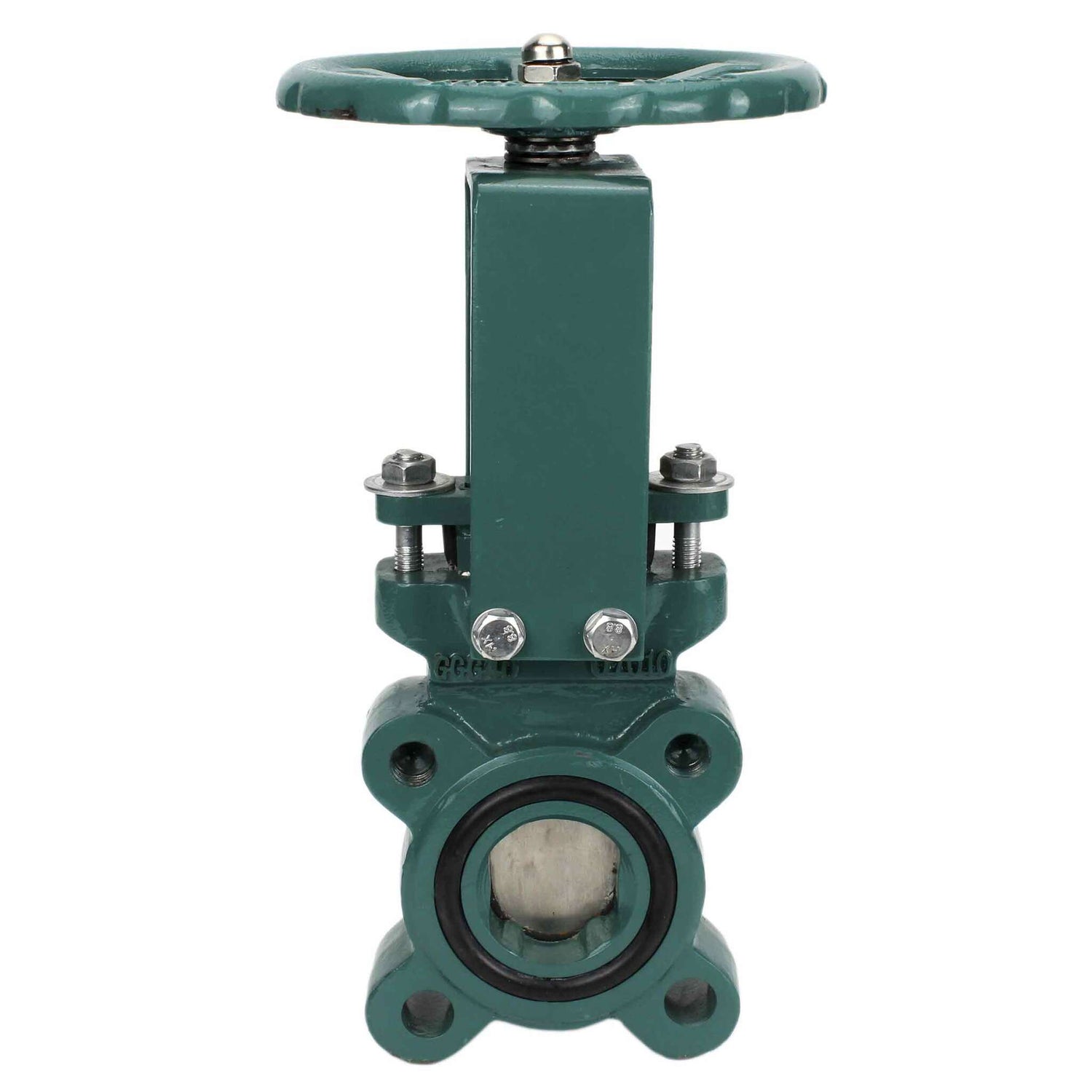

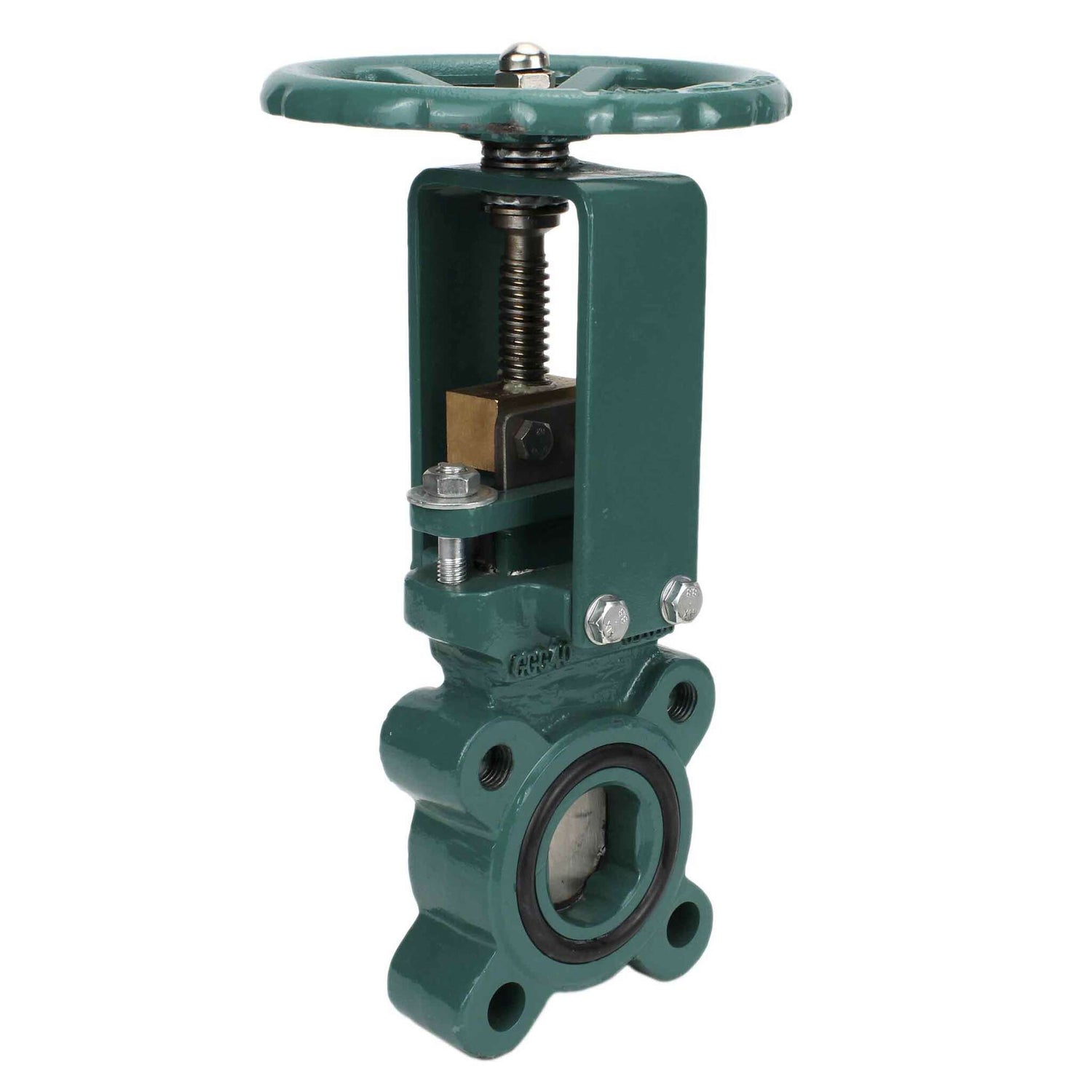

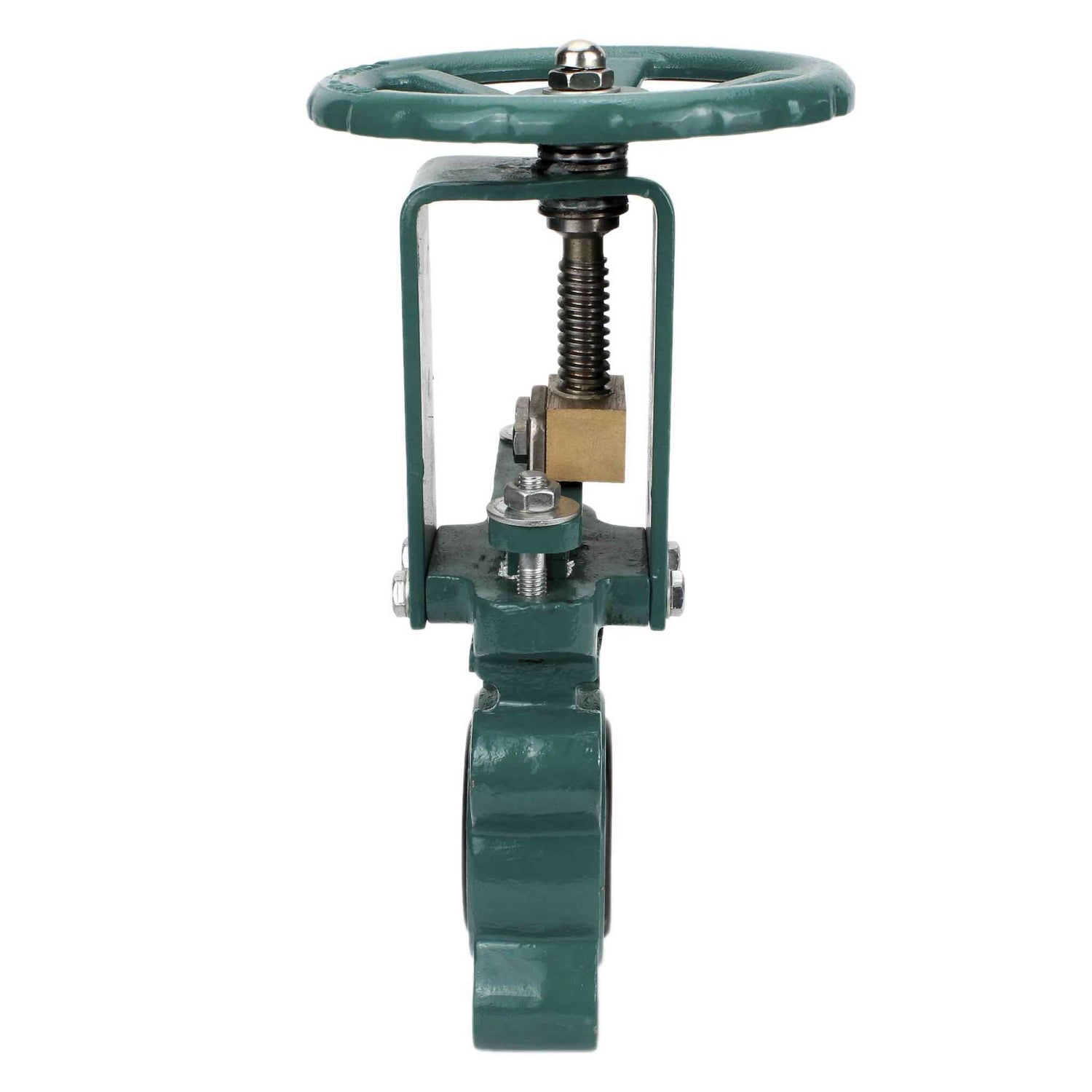

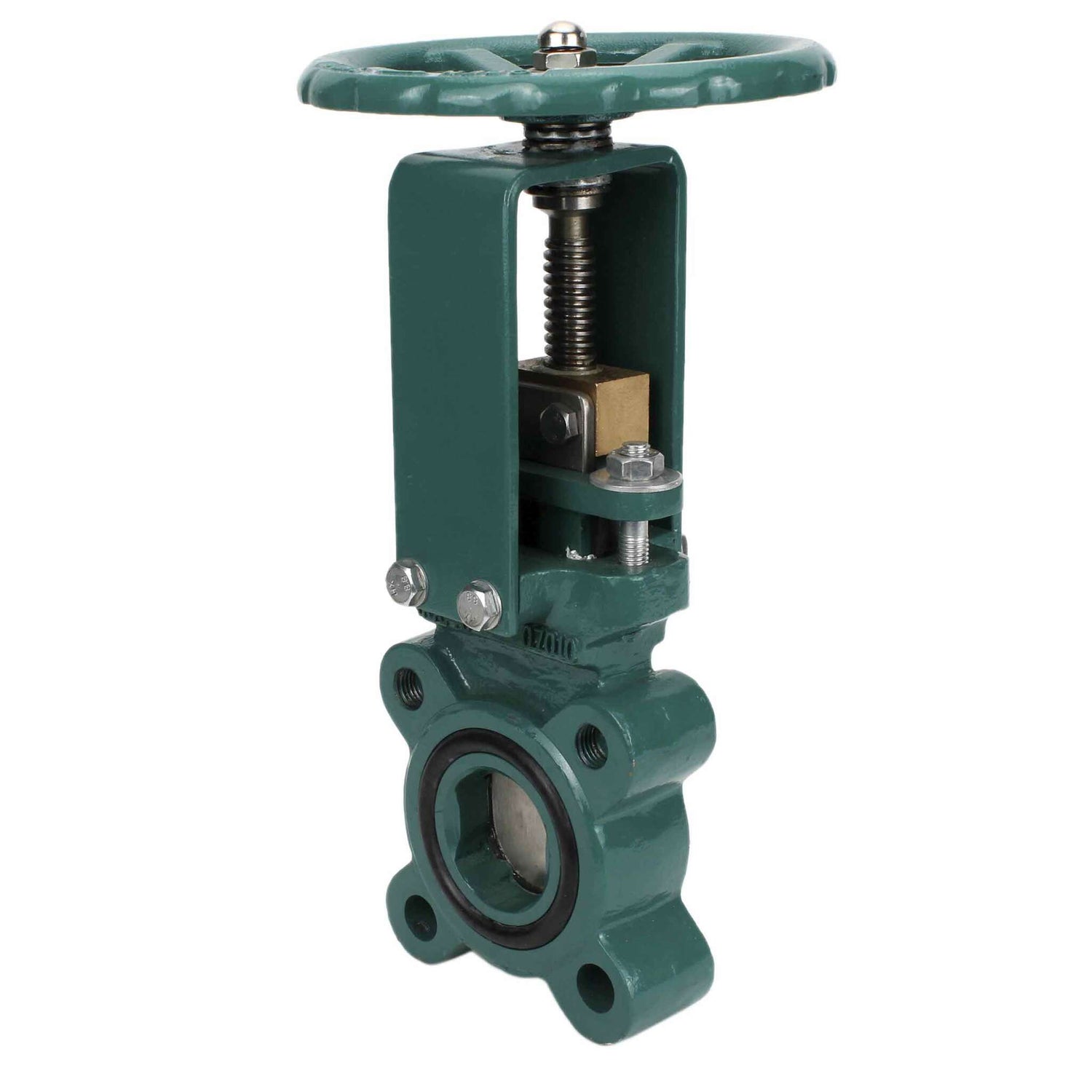

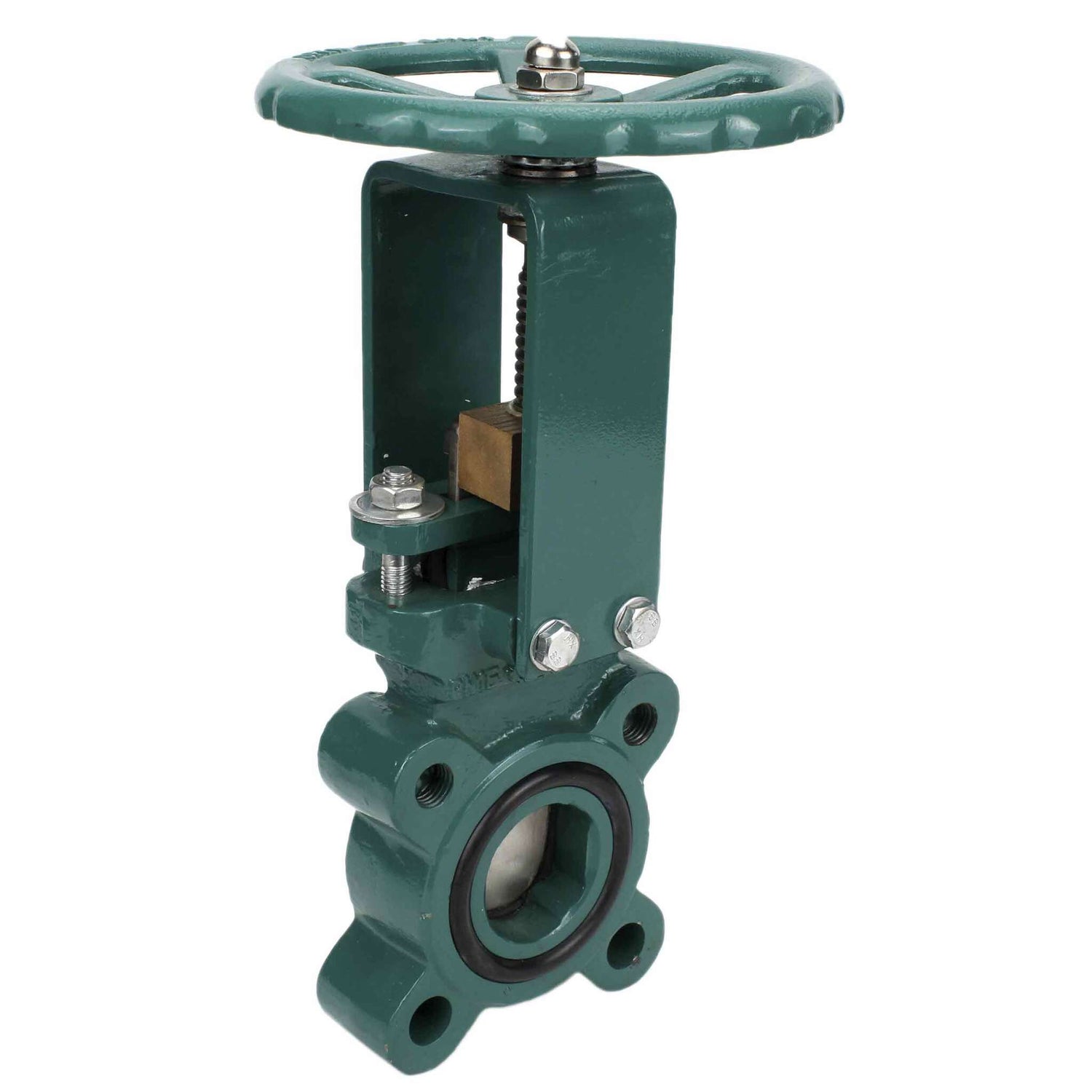

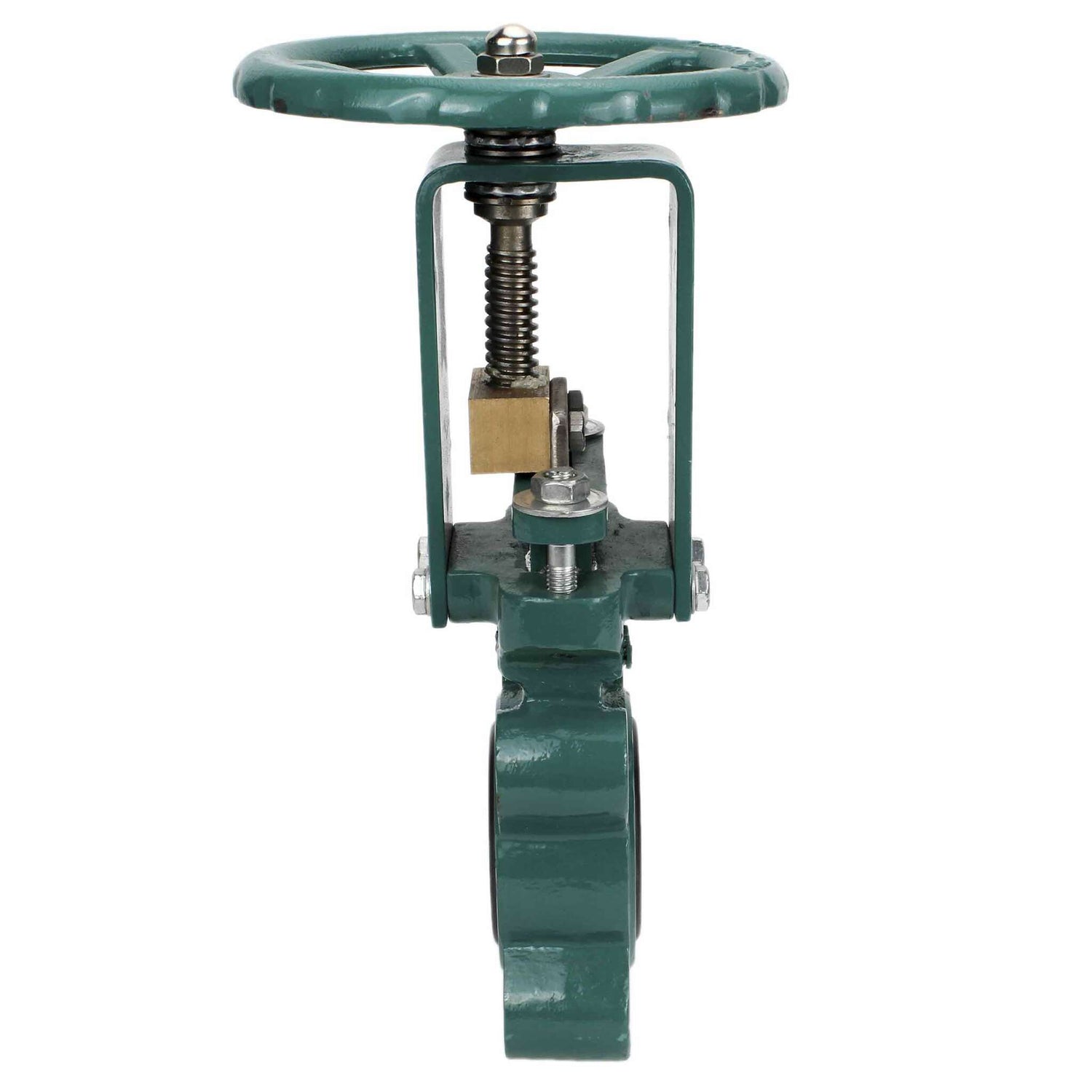

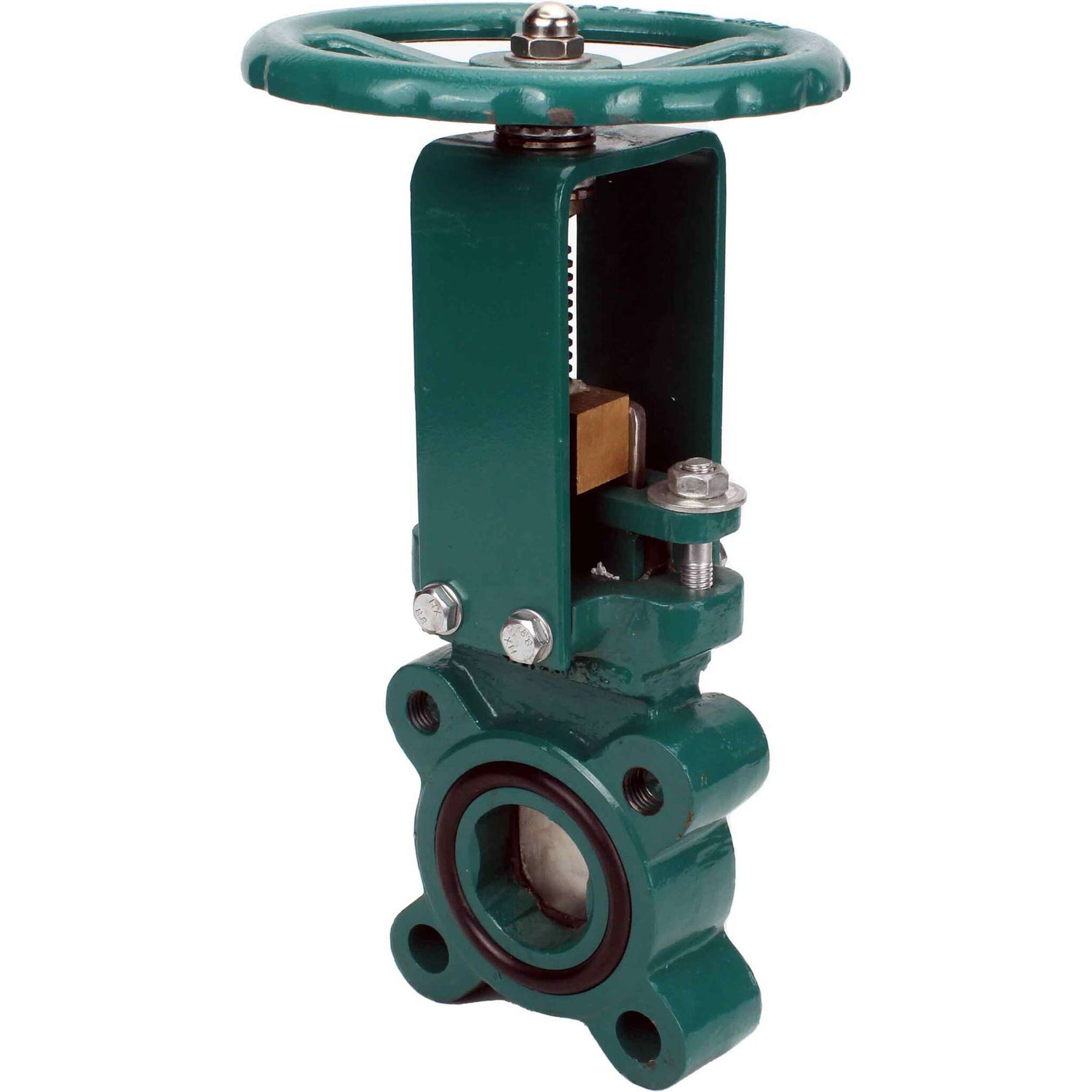

Absperrschieber Elephant GVKR1331M-1W-Fb-S 16 bar, Wafer-Typ, Gehäusematerial - Gusseisen GGG-40, Dichtung - Metall, mit einziehbarer Spindel, handradbetätigt

€445,03
inkl. MwSt. Versand wird beim Checkout berechnet.

Absperrschieber Elephant GVKR1331M-1W-Fb-S 16 bar, Wafer-Typ, Gehäusematerial - Gusseisen GGG-40, Dichtung - Metall, mit einziehbarer Spindel, handradbetätigt - DN50 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Das Messer-Schieberventil Elephant ist für die Installation an einer Rohrleitung als Absperrvorrichtung und zur Regelung des Durchflusses des Arbeitsmediums in Wasserversorgungssystemen und der chemischen Industrie vorgesehen. 1.3. Das Funktionsprinzip des Schieberventils besteht darin, das Schieberblatt (Messer) senkrecht zum Mediumfluss zu bewegen. Bei vollständiger Sperrung des Nennrohrdurchmessers wird der Durchfluss gestoppt, bei teilweisem Durchfluss erfolgt eine Regelung. Die Dichtheit des Schieberventils im geschlossenen Zustand wird durch das Andrücken des Schiebers an die Dichtung unter dem Einfluss des Drucks des Arbeitsmediums gewährleistet.





Gesamt- und Einbaumaße von Absperrklappen Elephant GVKR1331M-1W-Fb-S 16 bar

DN L D D H1 N - Do Gewicht, kg
50 48 165 18 260 4 – M16 7
65 48 185 18 292 4 – M16 8
80 51 200 18 320 8 – M16 10
100 51 220 18 358 8 – M16 12
125 57 250 18 395 8 – M16 16
150 57 285 23 450 8 – M20 21
200 70 340 23 532 12 – M20 31

Skizze von Absperrventilen Elephant GVKR1331M-1W-Fb-S 16 bar





Grundmaterialien der Absperrklappenteile Elephant GVKR1331M-1W-Fb-S 16 bar

Nr. Name Material
1 Fall Gusseisen GGG40
2 Schieber (Messer) Stahl SS304
3 Führungsleiste PTFE
4 Versiegelung PTFE
5 Stopfbuchspackung Stahl WCB
6 Klammer Stahl Q235
7 Stift Stahl 45
8 Patron Stahl WCB
9 Stängel Stahl 2Cr13 (SS420)
10 Obere Halterung Gusseisen GGG40
11 Unterstützung Stahl GCr15
12 Nuss Messing
13 Abdeckung Stahl Q235
14 Helm Gusseisen GGG40
15 Keil Gusseisen GGG40

Detailzeichnung von Schieberventilen Elephant GVKR1331M-1W-Fb-S 16 bar



Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Gusseisen GGG40/EN-GJS-400-15
  • Stopper Material
    Edelstahl AISI 304/1.4301
  • Maximal zulässige Temperatur
    250 °C
  • Verbindungstyp
    Kompaktflansch
  • Steuerungstyp
    Lenkrad
  • Absperrschieber Typ
    Plattenschieber
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    Metall
  • Teleskopstange
    Ja
  • Steuerspalte
    NEIN

Bewertungen (0)

Dokumentation
nullGate valve ELEPHANT GVKR1331M-1W-Fb-S DN50-200 16 bar cast iron

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D040-07637DN5016 bar €445,03 0 Auf Lager
    D040-07638DN6516 bar €458,65 Ausverkauft
    D040-07639DN8016 bar €459,77 Ausverkauft
    D040-07640DN10016 bar €484,66 Ausverkauft
    D040-07641DN12516 bar €560,44 Ausverkauft
    D040-07642DN15016 bar €586,59 Ausverkauft
    D040-07643DN20016 bar €995,63 Ausverkauft
