Plattenschieber Elephant GVKR1331N-2W-Fb-S, Gehäuse - Gusseisen GGG40, – Valve Elephant
Elephant  |  SKU: D040-08724

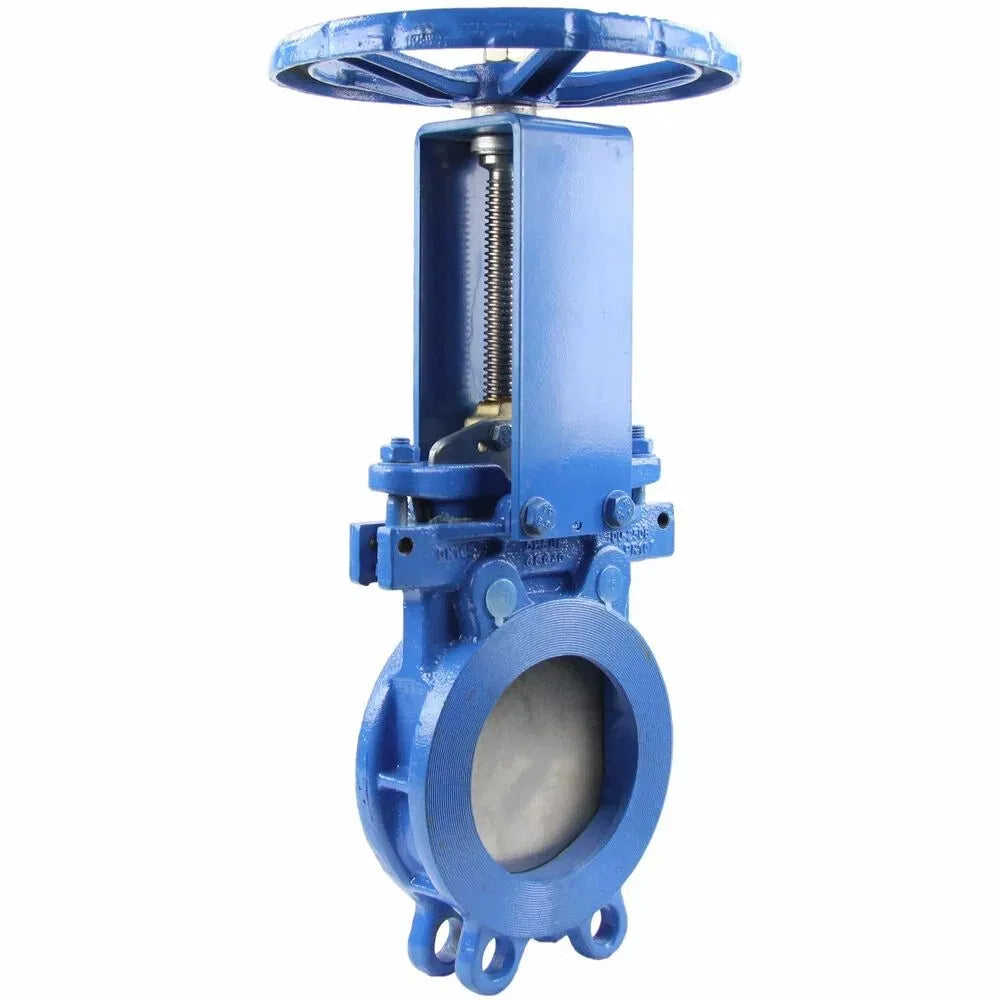

Plattenschieber Elephant GVKR1331N-2W-Fb-S, Gehäuse - Gusseisen GGG40, Schieber - Edelstahl AISI 304, Dichtung - NBR, Handrad

€147,47
inkl. MwSt. Versand wird beim Checkout berechnet.

Plattenschieber Elephant GVKR1331N-2W-Fb-S, Gehäuse - Gusseisen GGG40, Schieber - Edelstahl AISI 304, Dichtung - NBR, Handrad - DN50 / 10 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Der Schieber wird als Absperrorgan in die Rohrleitung eingebaut und regelt den Durchfluss des Mediums in Wasserversorgungssystemen (außer Trinkwasserversorgungssystemen) und in der chemischen Industrie. Das Funktionsprinzip des Schiebers besteht darin, den Schieber (Schieberplatte) senkrecht zum Durchfluss des Mediums zu bewegen. Der Durchfluss wird gestoppt, wenn der Durchmesser der Nennweite der Rohrleitung vollständig blockiert ist, und eingestellt, wenn er teilweise blockiert ist.



Abmessungen und Einbaumaße Elefant GVKR1331N-2W-Fb-S Plattenschieber, Gehäuse - Gusseisen GGG40, Schieber - Edelstahl AISI 304, Dichtung - NBR, Handrad:

DN L, mm D, mm D1, mm D2, mm D0, mm H1, mm T, мм d, мм ● O N-Th, mm
65 48 185 145 118 200 330 12 18 2 2 4-М16
80 51 200 160 132 200 385 12 18 2 6 8-М16
100 51 220 180 156 240 378 12 18 2 6 8-М16
125 57 250 210 184 260 428 12 18 2 6 8-М16
150 57 285 240 211 280 490 14 23 2 6 8-М20
200 70 340 295 266 300 588 16 23 2 6 8-М20
250 70 395 350 319 320 690 16 23 4 8 12-М20
300 76 445 400 370 350 690 16 23 4 8 12-М20



Knife gate valve Elephant GVKR1331N-2W-Fb-S, body material - cast iron GGG40, knife material - stainless steel AISI 304, seal - NBR, handwheel

Werkstoffe Elephant GVKR1331N-2W-Fb-S Plattenschieber, Gehäusematerial - Gusseisen GGG40, Plattenmaterial - Edelstahl AISI 304, Dichtung - NBR, Handrad:

№ Name des Teils Material
1 Gehäuse Gusseisen GGG40
2 Sitzdichtung NBR
3 Schieber Rostfreier Stahl SS304
4 Führungsdichtung PTFE
5 Packung PTFE
6 Stopfbuchse WCB-Stahl
7 Stift Stahl 45
8 Patron WCB-Stahl
9 Stange 2Cr13-Stahl
10 Zahnstange Q235-Stahl
11 Obere Platte der Zahnstange Gusseisen HT200
12 Lager GCr15-Stahl
13 Mutter GCr15-Stahl
14 Abdeckung Stahl Q235
15 Handrad GGG40 Gusseisen



Knife gate valve Elephant GVKR1331N-2W-Fb-S, body material - cast iron GGG40, knife material - stainless steel AISI 304, seal - NBR, handwheel

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Gusseisen GGG40
  • Stopper Material
    Edelstahl AISI 304
  • Maximal zulässige Temperatur
    110 °C
  • Verbindungstyp
    Kompaktflansch
  • Steuerungstyp
    Handrad
  • Absperrschieber Typ
    Plattenschieber
  • Nenn­druck
    10 bar
  • Typ der Dichtung
    NBR

Bewertungen (0)

Dokumentation
nullGate valve ELEPHANT GVKR1331N-2W-Fb-S DN50-300 10 bar cast iron interflanged WENZ with hand wheel

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D040-08724DN5010 bar €147,47 0 Auf Lager
    D040-07837DN6510 bar €155,20 0 Auf Lager
    D040-07910DN8010 bar €183,65 0 Auf Lager
    D040-07906DN10010 bar €271,82 0 Auf Lager
    D040-07907DN12510 bar €260,40 0 Auf Lager
    D040-07908DN15010 bar €324,92 0 Auf Lager
    D040-07827DN20010 bar €448,47 0 Auf Lager
    D040-07828DN25010 bar €661,47 0 Auf Lager
    D040-07909DN30010 bar €959,58 0 Auf Lager
