Knife gate valve Elephant GVKR3232V-2W-Fb-OST DN50-300 10/16 bar flang – Valve Elephant
Elephant  |  SKU: D040-09412

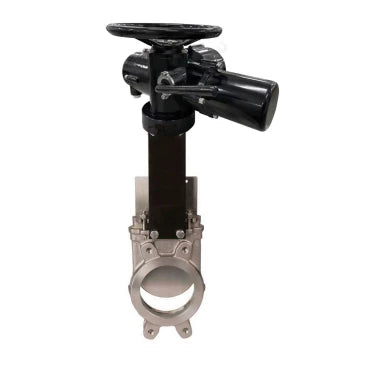

Knife gate valve Elephant GVKR3232V-2W-Fb-OST DN50-300 10/16 bar flanged joint with OST flange type A and round stem, 316 stainless steel, seal - VITON, with electric multi-turn drive Elephant MT-N-EM-O2-220-U1 five-lobed

€1.376,70
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung



Gate valve Elephant GVKRxxx-2W-Fb-OST DN50-150 16 bar stainless steel, interflange with OST flange and round stem for electric drive, designed for installation on pipelines as a shut-off device and for regulating the flow of working media in water supply systems (except for drinking water supply systems) and in the chemical industry.

The principle of operation of a gate valve is to move the gate (knife) perpendicular to the flow of the medium. When the nominal diameter of the pipeline is completely blocked, the flow stops; when partially blocked, the flow is regulated.





Main technical characteristics GVKR3232V-2W-Fb-OST DN50-300 10/16 bar flanged joint with OST flange type A and round stem, 316 stainless steel, seal - EPDM, with electric multi-turn drive Elephant MT-N-EM-O2-220-U1 five-lobed

Gate valve type Gate valve
Working medium temperature from -20°C to +180°C
Connection type between flanges
Body material AISI/SS 316 stainless steel
Shut-off device material AISI/SS 316 stainless steel
Body material class stainless steel
Seal type VITON
Country of manufacture China





Overall and mounting dimensions GVKR3232V-2W-Fb-OST DN50-300 10/16 bar flanged joint with OST flange type A and round stem, 316 stainless steel, seal - EPDM, with electric multi-turn drive Elephant MT-N-EM-O2-220-U1 five-lobed

Dn, mm L, mm D, mm H, mm L1, mm
50 46 95 250 411
65 48 118 310 411
80 51 127 305 411
100 51 128 342 411
125 51 184 432 411
150 57 212 478 411
200 70 266 520 411
250 70 319 650 411
300 76 370 745 470

Задвижки шиберные DN.ru GVKR3232E-2W-Fb-ОСТ Ду50-300 Ру10-16 межфланцевые с ОСТ-фланцем тип А и круглым штоком, нержавеющая сталь 316, уплотнение - EPDM, с электроприводом многооборотным DN.ru MT-N-EM-O2-220-У1 пятикулачковым

Sketch of overall and installation dimensions GVKR3232V-2W-Fb-OST DN50-300 10/16 bar flanged joint with OST flange type A and round stem, 316 stainless steel, seal - EPDM, with electric multi-turn drive Elephant MT-N-EM-O2-220-U1 five-lobed





Main materials of gate valve parts GVKR3232V-2W-Fb-OST DN50-300 10/16 bar flanged joint with OST flange type A and round stem, 316 stainless steel, seal - EPDM, with electric multi-turn drive Elephant MT-N-EM-O2-220-U1 five-lobed

№ Part name Material
1 Housing AISI/SS 316 stainless steel
2 Slide valve AISI/SS 316 stainless steel
3-4 Bolt and nut A2 steel - A4 steel
5 Sealing PTFE+graphite
6 Gland packing WCB steel
7-9 Bolt and nut A2 steel - A4 steel
10 Stem AISI/SS 316 stainless steel
11 Stand A3 steel
12 Saddle seal VITON
13 Head section of the rack WCB steel
14 Nut brass
15 Pin steel 45
16 Cotter pin A3 stainless steel

Задвижки шиберные DN.ru GVKR3232E-2W-Fb-ОСТ Ду50-300 Ру10-16 межфланцевые с ОСТ-фланцем тип А и круглым штоком, нержавеющая сталь 316, уплотнение - EPDM, с электроприводом многооборотным DN.ru MT-N-EM-O2-220-У1 пятикулачковым

Sketch of the main materials for gate valve parts GVKR3232V-2W-Fb-OST DN50-300 10/16 bar flanged joint with OST flange type A and round stem, 316 stainless steel, seal - EPDM, with electric multi-turn drive Elephant MT-N-EM-O2-220-U1 five-lobed





Technical parameters of the electric actuator Elephant  MT-N-M-O2-220VAC-U1

Name Meaning
Engine type asynchronous
Housing protection class IP67
Instantaneous coupling Yes
Average resource, closing/opening cycles 5 000






Table of electrical drive parts  Elephant MT-N-M-O2-220VAC-U1

№ Name
1 Body
2 Connecting flange
3 Electric motor
4 Steering wheel
5 Manual mode shift lever
6 Cable entries
7 Control mechanism cover
8 Position indicator window
9 Plug

Sketch of electrical drive components Elephant MT-N-M-O2-220VAC-U1

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Stainless steel
  • Maximal zulässige Temperatur
    180 °C
  • Verbindungstyp
    Compact flanged
  • Steuerungstyp
    electric drive
  • Betriebsumgebung
    Steam, Oils, Fuel, Hot air, Plastic lubricants, Animal fats
  • Anwendungen
    Industry, Water disposal systems
  • Typ der Dichtung
    Viton
  • Manuelle Übersteuerung
    No
  • Versorgungsspannung
    220V

Bewertungen (0)

Dokumentation

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUConnection sizePressurePreis VerfügbarkeitAnzahl In den Warenkorb
    D040-09412DN5016 bar €1.376,70 Ausverkauft
    D040-09413DN6516 bar €1.494,24 Ausverkauft
    D040-09414DN8016 bar €1.605,01 Ausverkauft
    D040-09415DN10016 bar €1.723,90 Ausverkauft
    D040-09416DN12516 bar €2.215,85 Ausverkauft
    D040-09417DN15016 bar €2.562,70 Ausverkauft
    D040-09418DN20010 bar €3.173,34 Ausverkauft
    D040-09419DN25010 bar €3.805,47 Ausverkauft
    D040-09420DN30010 bar €4.975,20 Ausverkauft
