Knife Gate Valve Elephant GVKN1331N-2W-Fb-ISO Klasse 125 NBR Wafer-Typ
1 3
Elephant  |  SKU: D040-07297

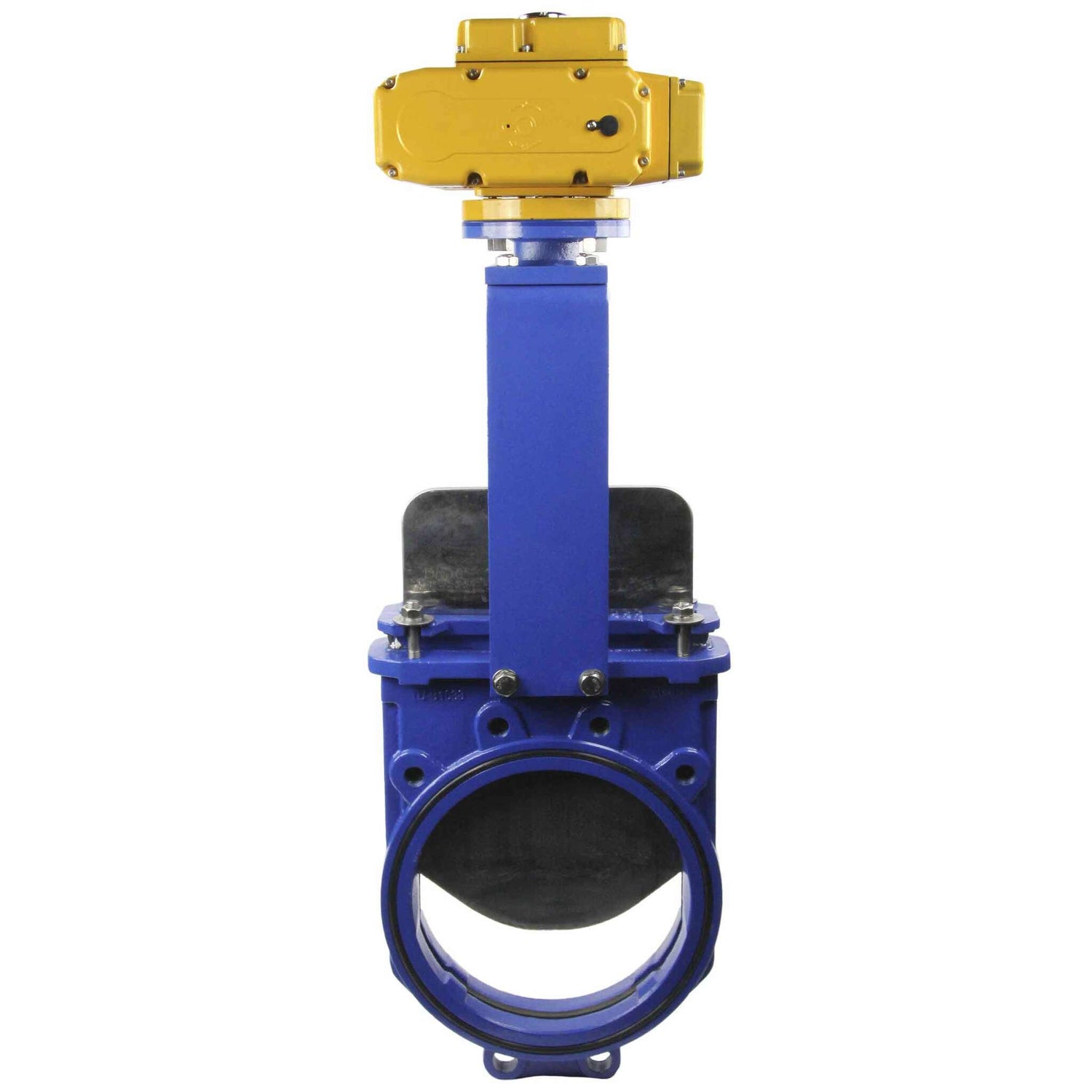

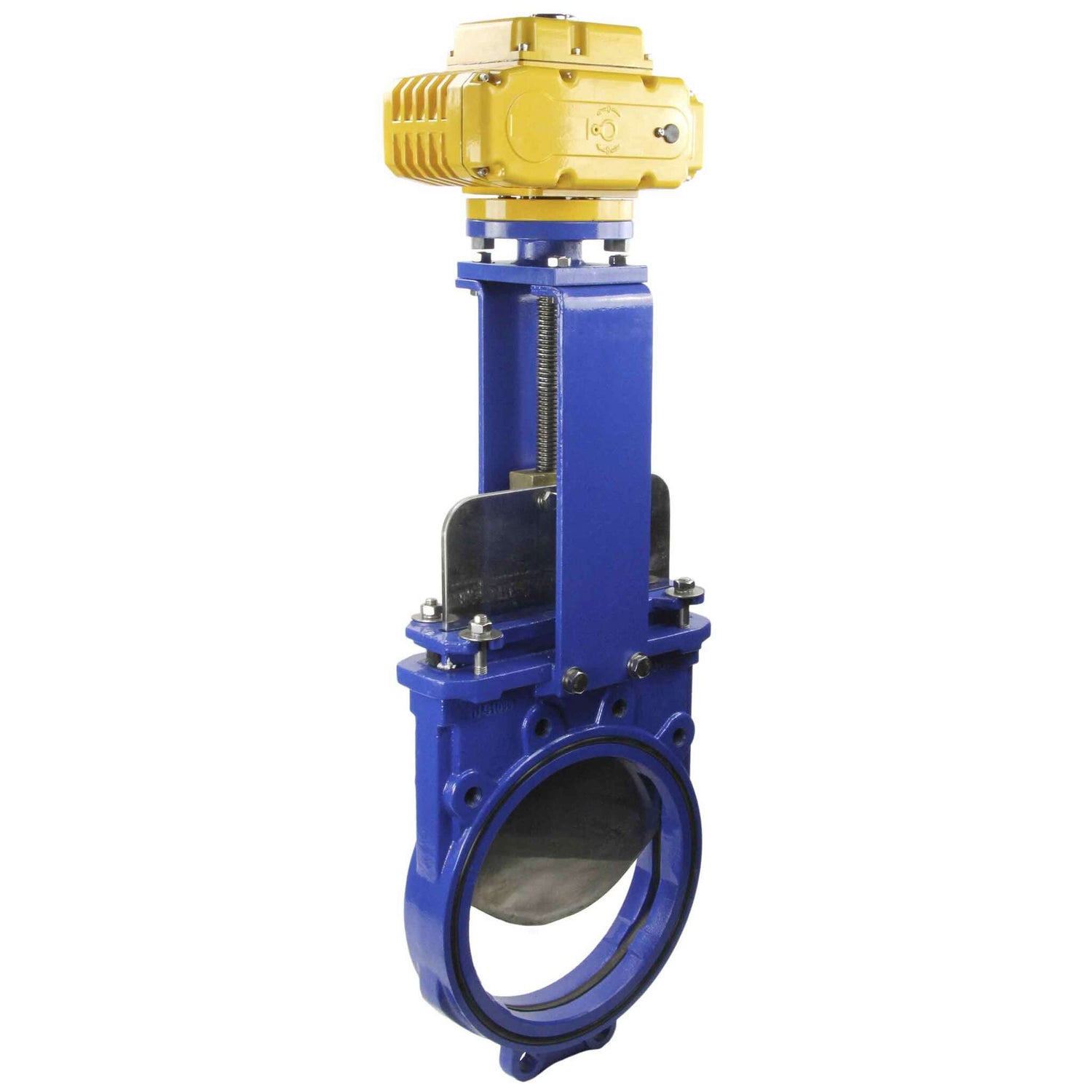

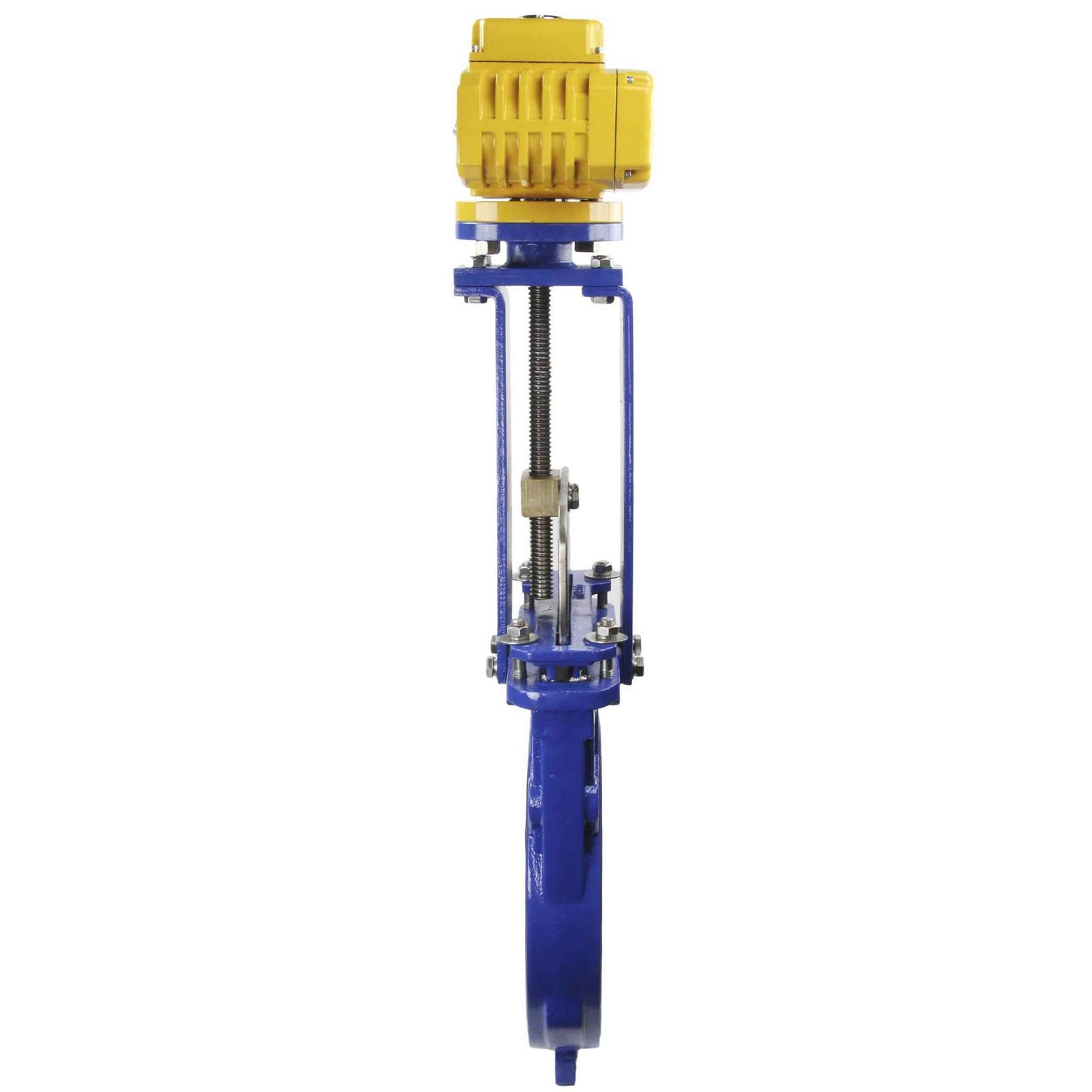

Knife Gate Valve Elephant GVKN1331N-2W-Fb-ISO Klasse 125 NBR Wafer-Typ, Gusseisen, bidirektional, mit Elephant-MT-200 380V elektrischem Antrieb

€2.019,28
inkl. MwSt. Versand wird beim Checkout berechnet.

Knife Gate Valve Elephant GVKN1331N-2W-Fb-ISO Klasse 125 NBR Wafer-Typ, Gusseisen, bidirektional, mit Elephant-MT-200 380V elektrischem Antrieb - DN200 / 10 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Schieberabsperrventil Elephant PSI145 Klasse 125 NBR Wafer-Typ, Gusseisen, bidirektional, mit Elephant-MT-200 380V elektrischem Antrieb, gehört zu den Absperrarmaturen für industrielle Rohrleitungen. Elephant-Ventile können mit Arbeitsmedien wie Trinkwasser, Abwasser, Zellstoff, viskosen, pulverförmigen und kristallisierten Medien verwendet werden und können in industriellen und zivilen Wärme- und Wasserversorgungseinrichtungen, Kläranlagen und Produktionslinien installiert werden. Hydraulische Prüfungen des Gehäuses werden bei einem Druck durchgeführt, der den Betriebsdruck um das 1,5-fache übersteigt. Hydraulische Prüfungen der Stopfbuchsendichtung und Sitzdichtung werden bei einem Druck durchgeführt, der den Betriebsdruck um das 1,1-fache übersteigt.





Haupttechnische Merkmale der Schieber mit Messer Elephant GVKN1331N-2W-Fb-ISO DN50-200 PN10 Zwischenflansch, Keil - Einzelscheibe, Spindel - nicht steigend, Gehäuse - Gusseisen, Dichtung - NBR:

Parameter Werte
Nenndurchmesser 50-200 mm
Nenndruck 10 bar
Arbeitsumfeld viskose Medien, Abwasser, Industrie- wasser, flüssige Medien, Pulver- und kristallisierte Medien
Steuerungstyp Elektroantrieb





Skizze der Abmessungen von Messerabsperrklappen Elephant GVKN1331N-2W-Fb-ISO DN50-200 PN10 Zwischenflansch, Keil - Einzelscheibe, Spindel - nicht steigend, Gehäuse - Gusseisen, Dichtung - NBR



Gesamt- und Einbaumaße von Messerabsperrklappen Elephant GVKN1331N-2W-Fb-ISO DN50-200 PN10 Zwischenflansch, Keil - Einzelscheibe, Spindel - nicht steigend, Gehäuse - Gusseisen, Dichtung - NBR:

D.N. L D D1 D2 N-Th D H Gewicht ISOF-Typ
mm kg
50 50 165 125 99 4-M16 Ø18 595 7 F10
65 50 185 145 118 4-M16 Ø18 625 8 F10
80 50 200 160 132 8-M16 Ø18 645 10 F10
100 52 220 180 156 8-M16 Ø18 685 13 F10
125 58 250 210 184 8-M16 Ø18 735 18 F10
150 60 285 240 211 8-M20 Ø23 780 23 F10
200 72 340 295 266 12-M20 Ø23 905 31 F10
250 72 405 355 319 12-M24 Ø27 965 52 F14
300 80 460 410 370 12-M24 Ø27 1095 64 F14





Skizze der Materialien von Messer-Schieberventilen Elephant GVKN1331N-2W-Fb-ISO DN50-200 PN10 Zwischenflansch, Keil - Einzelscheibe, Spindel - nicht steigend, Gehäuse - Gusseisen, Dichtung - NBR



Tabelle der Teile und Materialien von Messerabsperrklappen Elephant GVKN1331N-2W-Fb-ISO DN50-200 PN10 Zwischenflansch, Keil - Einzelscheibe, Spindel - nicht steigend, Gehäuse - Gusseisen, Dichtung - NBR:

NEIN. Teilename Material
1 Rahmen Gusseisen GGG40
2 Satteldichtung Nitril NBR
3 Messer AISI304 Stahl
4 Dichtungspackung PTFE
5 Siegel Kohlenstoffstahl WCB
6,7,10,13 Bolzen AISI201-Stahl
8.16 schrauben AISI201-Stahl
9 schrauben Gusseisen
11 Trägerplatten Stahl A3
12 Aktie Stahl 2Cr13
14 Lagerdeckel Stahl A3
15 Lager ZChSnSb10-6
17 Unterlage Nitril NBR





Hauptparameter der Elektromotoren Elephant MT 380V:

Elektroantriebsmarke MT-50 MT-100 MT-200 MT-300
Versorgungsspannung, V 380
Elektromotorleistung, W 100 100 120 150
Drehmoment, Nm 50 100 200 300
Geschwindigkeit, U/min 5
Maximale Antriebsgeschwindigkeit 50
Maximaler Durchmesser des
Bewehrungsstab, mm 		16 18 22 25
Gewicht, kg 10
Schutzgrad des Gehäuses IP67
Umgebungstemperatur, °C von -28 bis +60
Temperatur des Inneren
Thermischer Schutzreaktion, °C 		110
Verfügbarkeit einer Sicherung Hexagon
Einbauwinkel willkürlich
Korpusmaterial Aluminiumlegierung
ISO-Flanschtyp F10/F12





Bild des elektrischen Antriebs Elephant MT 380V



Skizze des elektrischen Antriebs Elephant MT 380V



Abmessungen und Einbaumaße des Elektromotors Elephant MT 380V:

O, mm 40
A, mm 149
B, mm 119
C, mm 114
D, mm 200
E, mm 151
F, mm 105
G, mm 117

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Gusseisen GGG40/EN-GJS-400-15
  • Stopper Material
    Edelstahl AISI 304/1.4301
  • Maximal zulässige Temperatur
    90 °C
  • Verbindungstyp
    Kompaktflansch
  • Steuerungstyp
    Elektrischer Antrieb
  • Betriebsumgebung
    Viskose Medien, Abwasser, Wasser, Flüssige Medien, Pulver und kristallisierte Medien
  • Absperrschieber Typ
    Plattenschieber
  • Nenn­druck
    10 bar
  • Typ der Dichtung
    NBR
  • Beschichtungstyp
    Epoxidpulver
  • Ventilrückmeldung
    Endschalter
  • Explosionsgeschützt
    NEIN
  • Drehmoment
    200 Nm
  • Typ des elektrischen Stellantriebs
    Mehrfachdrehung
  • Wellenform quadratisch
    18x18 mm
  • ISO - Flanschtyp
    F10, F14
  • Versorgungsspannung
    380 V
  • Teleskopstange
    NEIN
  • Steuerspalte
    NEIN
  • Aktuatorenmodell
    MT-200-380
