Elephant  |  SKU: D040-07549

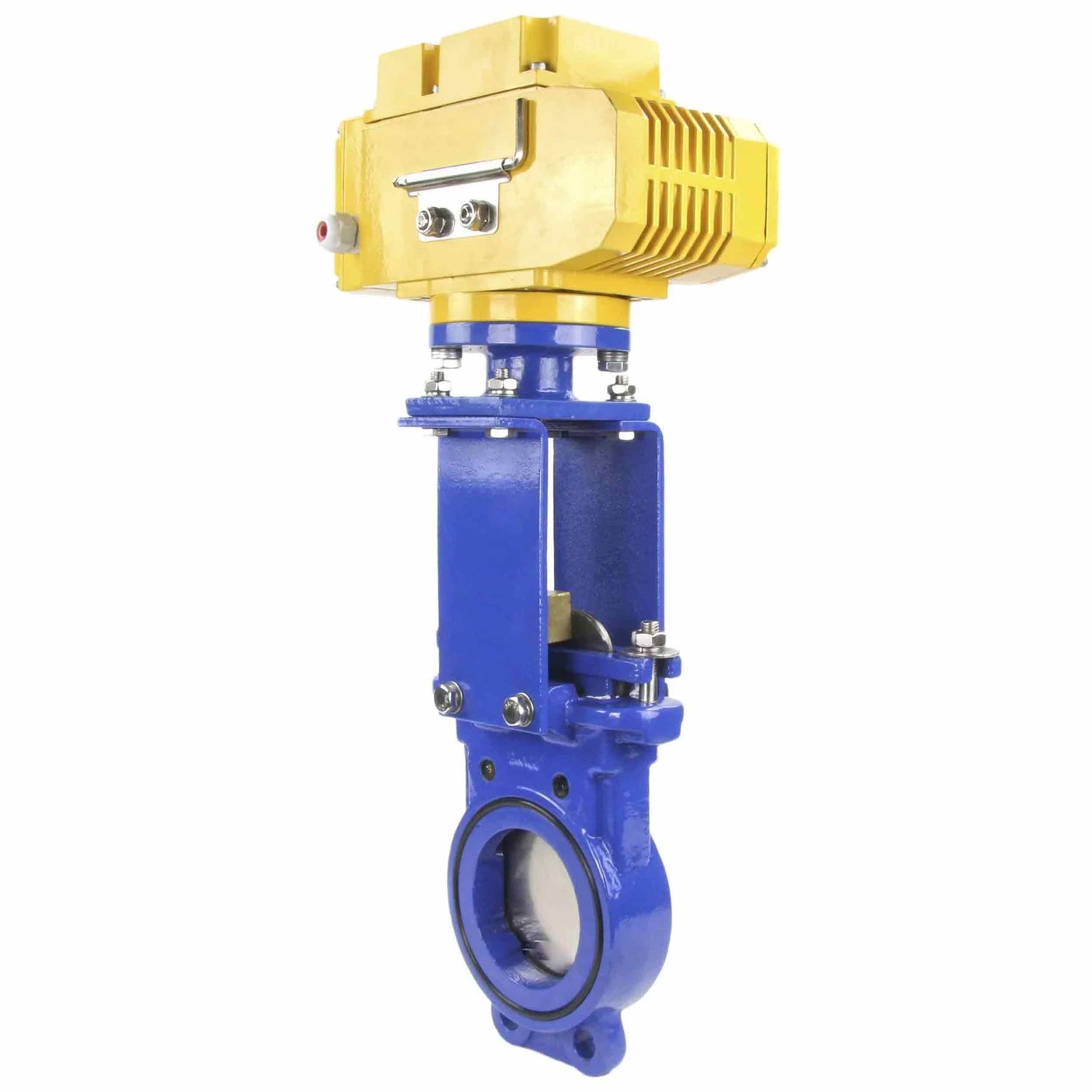

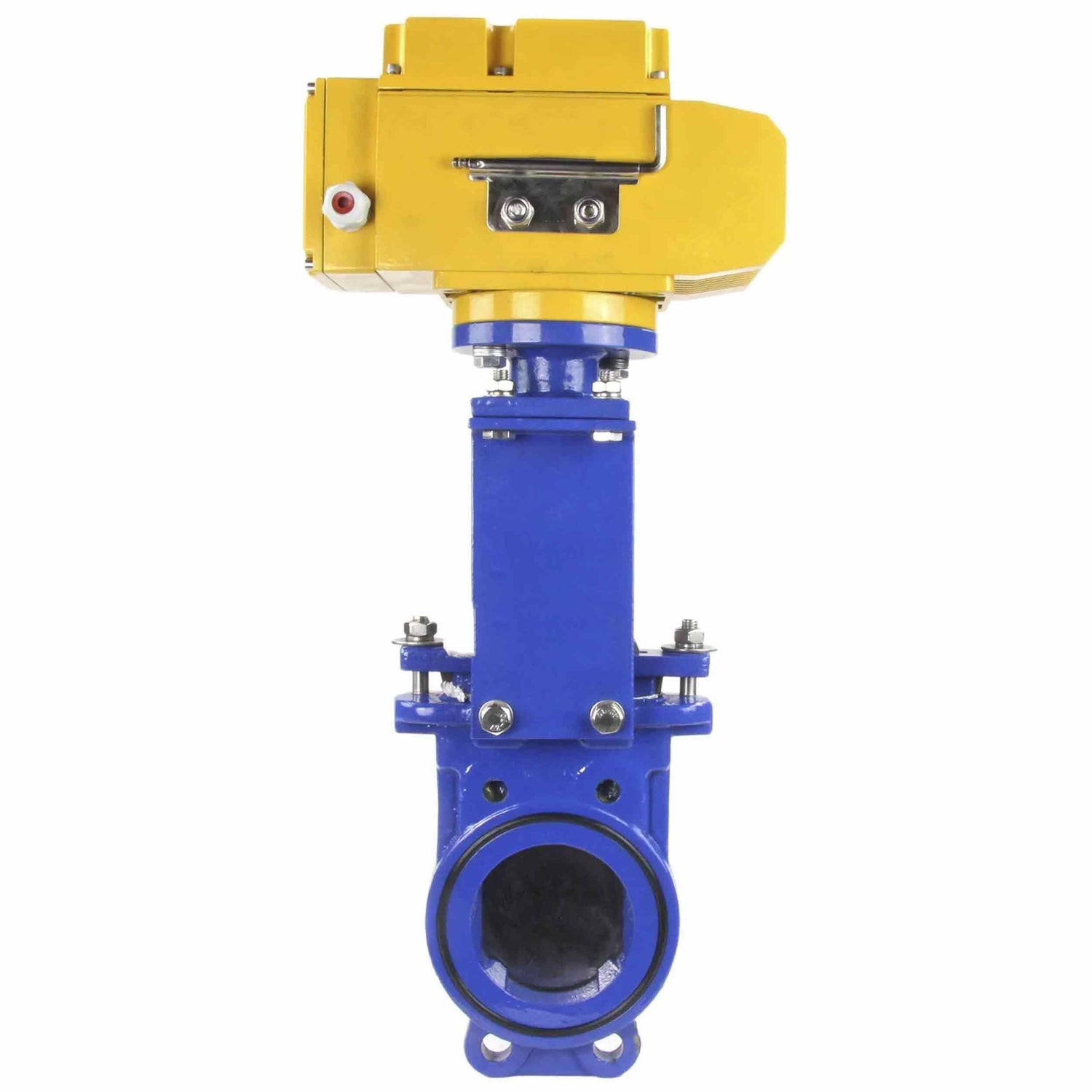

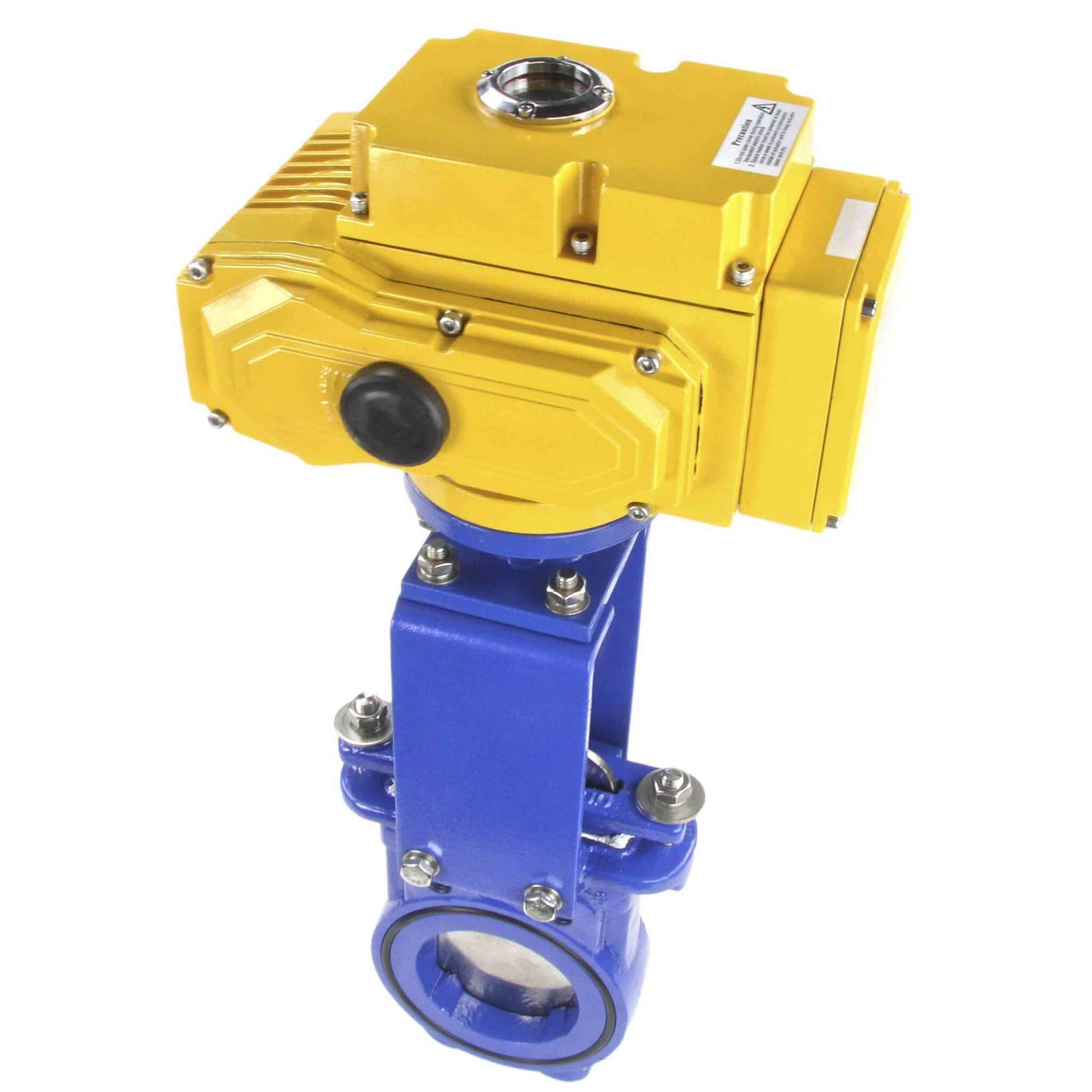

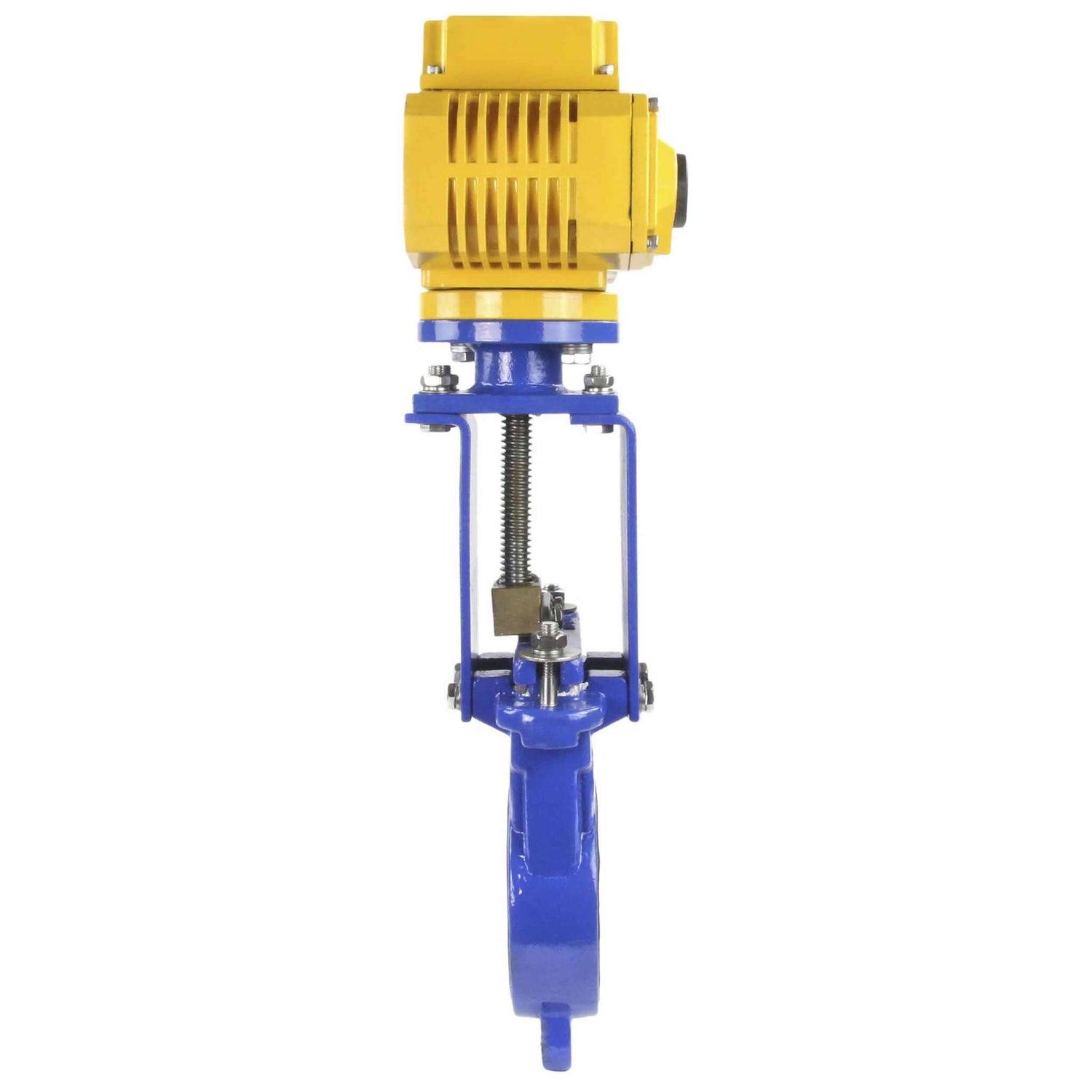

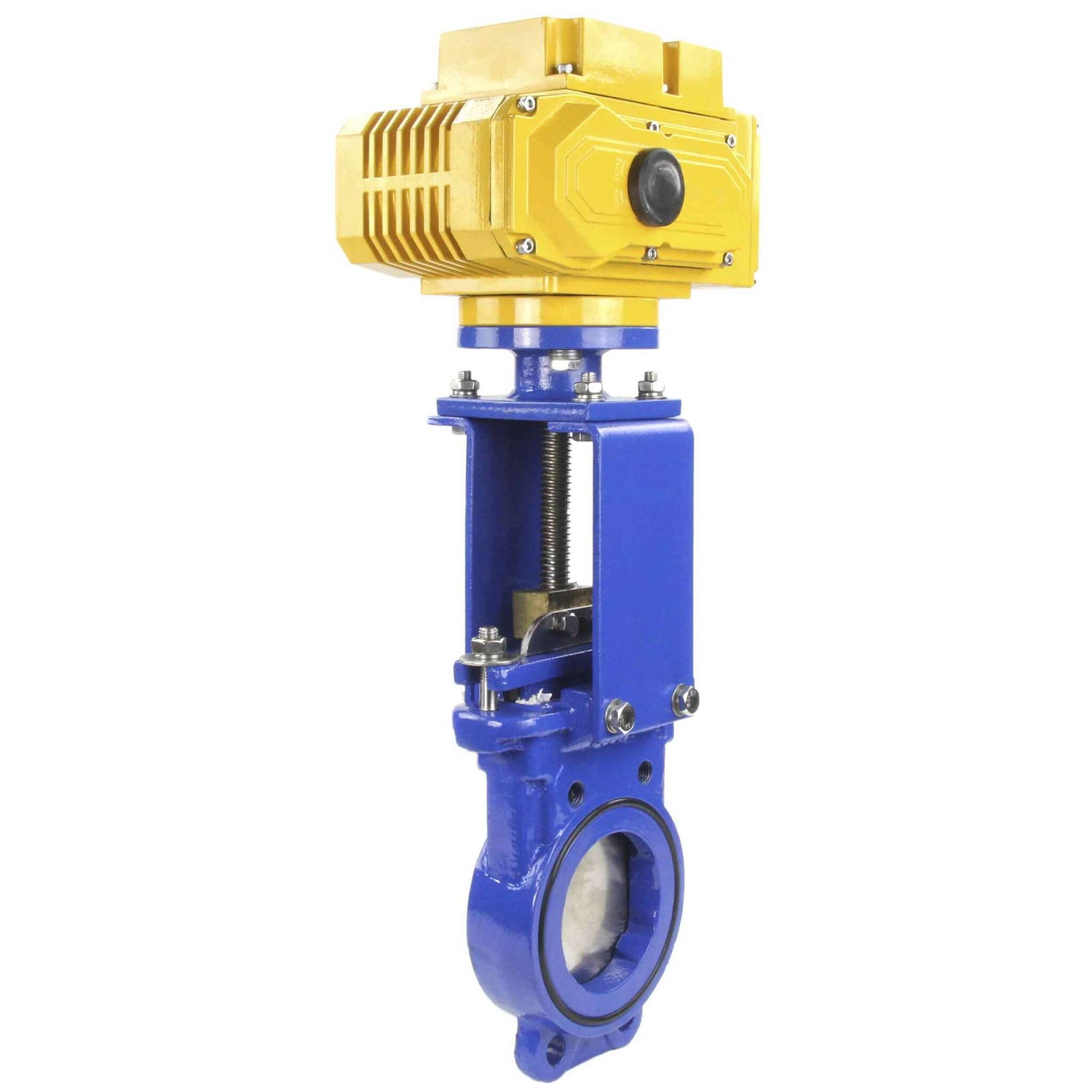

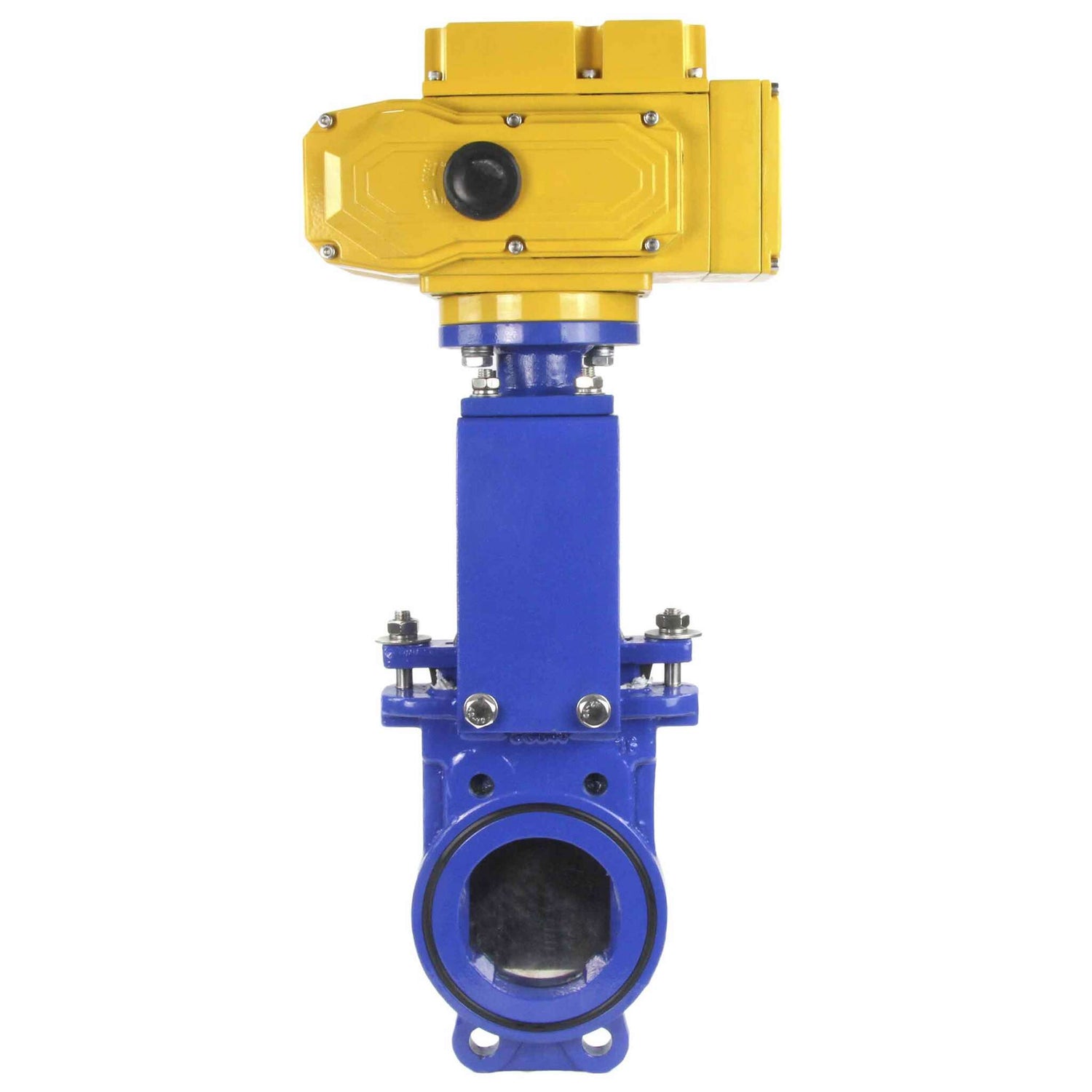

Absperrschieber Elephant GVKN1331N-2W-Fb-ISO Klasse 125 NBR Wafer-Typ, Gusseisen, bidirektional, mit Elephant-MT-50 380V elektrischem Antrieb

€884,88
inkl. MwSt. Versand wird beim Checkout berechnet.

Absperrschieber Elephant GVKN1331N-2W-Fb-ISO Klasse 125 NBR Wafer-Typ, Gusseisen, bidirektional, mit Elephant-MT-50 380V elektrischem Antrieb - DN50 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Absperrschieber Elephant PSI232 Klasse 125 NBR Wafer-Typ, Gusseisen, bidirektional, mit Elephant-MT-50 380V elektrischem Antrieb gehören zu Absperrarmaturen für industrielle Anwendungen. Elephant-Ventile können mit Arbeitsmedien wie Trinkwasser, Abwasser, Zellstoff, viskosen, pulverförmigen und kristallisierten Medien betrieben werden und können in industriellen und zivilen Wärme- und Wasserversorgungseinrichtungen, Kläranlagen und Produktionslinien installiert werden. Hydraulische Tests des Gehäuses werden bei einem Druck durchgeführt, der den Betriebsdruck um das 1,5-fache übersteigt. Hydraulische Tests der Stopfbuchsendichtung und Sitzdichtung werden bei einem Druck durchgeführt, der den Betriebsdruck um das 1,1-fache übersteigt.





Haupttechnische Merkmale von Messerabsperrklappen Elephant GVKN1331N-2W-Fb-ISO Klasse 125 NBR Wafer-Typ, Gusseisen

Parameter Werte
Marke Elefant
Nenndurchmesser 50-200 mm
Nenndruck 16 bar
Betriebsmedium Zähflüssige Medien, Abwasser, Industrie- und Prozesswasser, flüssige Medien, pulverförmige und kristallisierte Medien
Steuerungstyp Elektrischer Antrieb
Ursprungsland China




Gesamt- und Einbaumaße von Messerabsperrschiebern Elephant GVKN1331N-2W-Fb-ISO Klasse 125 NBR Wafer-Typ, Gusseisen

DN L D D1 D2 N-Th D H Gewicht Typ ISOF
mm kg
50 50 165 125 99 4-M16 Ø18 595 7 F10
65 50 185 145 118 4-M16 Ø18 625 8 F10
80 50 200 160 132 8-M16 Ø18 645 10 F10
100 52 220 180 156 8-M16 Ø18 685 13 F10
125 58 250 210 184 8-M16 Ø18 735 18 F10
150 60 285 240 211 8-M20 Ø23 780 23 F10
200 72 340 295 266 12-M20 Ø23 905 31 F10
250 72 405 355 319 12-M24 Ø27 965 52 F14
300 80 460 410 370 12-M24 Ø27 1095 64 F14
Maßskizze von Messerabsperrklappen Elephant GVKN1331N-2W-Fb-ISO Klasse 125 NBR Wafer-Typ, Gusseisen



Tabelle der Teile und Materialien für Messerabsperrklappen Elephant GVKN1331N-2W-Fb-ISO Klasse 125 NBR Wafer-Typ, Gusseisen

NEIN. Teilename Material
1 Körper Gusseisen GGG40
2 Sitzdichtung Nitril NBR
3 Messer Stahl AISI304
4 Stopfbuchse PTFE
5 Drüse Kohlenstoffstahl WCB
6,7,10,13 Bolzen Stahl AISI201
8,16 Nuss Stahl AISI201
9 Nuss Gusseisen
11 Trägerplatten Stahl A3
12 Stängel Stahl 2Cr13
14 Lagerdeckel Stahl A3
15 Lager ZChSnSb10-6
17 Dichtung Nitril NBR
Materialskizze von Messerabsperrklappen Elephant GVKN1331N-2W-Fb-ISO Klasse 125 NBR Wafer-Typ, Gusseisen



Hauptparameter der Aktuatoren Elephant MT 380V

Aktuatormodell MT-50 MT-100 MT-200 MT-300
Versorgungsspannung, V 380 380 380 380
Motorleistung, W 100 100 120 150
Drehmoment, Nm 50 100 200 300
Geschwindigkeit, U/min 5 5 5 5
Maximale Aktuatorumdrehungen 50 50 50 50
Maximaler Ventilstangendurchmesser, mm 16 18 22 25
Gewicht, kg 10 10 10 10
Gehäuseschutzart IP67 IP67 IP67 IP67
Umgebungstemperatur, °C von -28 bis +60 von -28 bis +60 von -28 bis +60 von -28 bis +60
Aktivierungstemperatur des thermischen Schutzes, °C 110 110 110 110
Redundanz Inbusschlüssel Inbusschlüssel Inbusschlüssel Inbusschlüssel
Einbauwinkel Willkürlich Willkürlich Willkürlich Willkürlich
Korpusmaterial Aluminiumlegierung Aluminiumlegierung Aluminiumlegierung Aluminiumlegierung
ISO-Flanschtyp F10/F12 F10/F12 F10/F12 F10/F12




Abmessungen und Einbaumaße des Stellantriebs Elephant MT 380V

O, mm 40
A, mm 149
B, mm 119
C, mm 114
D, mm 200
E, mm 151
F, mm 105
G, mm 117
Skizze des Aktuators Elephant MT 380V

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Gusseisen GGG40/EN-GJS-400-15
  • Stopper Material
    Edelstahl AISI 304/1.4301
  • Maximal zulässige Temperatur
    90 °C
  • Verbindungstyp
    Kompaktflansch
  • Steuerungstyp
    Elektrischer Antrieb
  • Betriebsumgebung
    Viskose Medien, Abwasser, Wasser, Flüssige Medien, Pulver und kristallisierte Medien
  • Absperrschieber Typ
    Plattenschieber
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    NBR
  • Beschichtungstyp
    Epoxidpulver
  • Explosionsgeschützt
    NEIN
  • Drehmoment
    50 Nm
  • Typ des elektrischen Stellantriebs
    Mehrfachdrehung
  • Wellenform quadratisch
    16x16 mm
  • ISO - Flanschtyp
    F10, F12
  • Versorgungsspannung
    380 V
  • Teleskopstange
    NEIN
  • Steuerspalte
    NEIN
  • Aktuatorenmodell
    MT-50-380
