Messer-Schieberklappe Wafer-Typ Elephant GGG40-SS304-EPDM-2W-DA PSI145 – Valve Elephant
Elephant  |  SKU: D040-07491

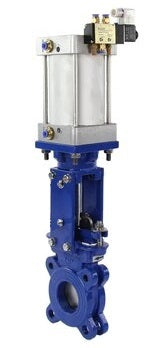

Messer-Schieberklappe Wafer-Typ Elephant GGG40-SS304-EPDM-2W-DA PSI145 Klasse 125 mit pneumatischem Antrieb und 4V210-08 110/220V pneumatischem Magnetventil

€239,51
inkl. MwSt. Versand wird beim Checkout berechnet.

Messer-Schieberklappe Wafer-Typ Elephant GGG40-SS304-EPDM-2W-DA PSI145 Klasse 125 mit pneumatischem Antrieb und 4V210-08 110/220V pneumatischem Magnetventil - DN50 / 10 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Messerschieber-Absperrventil Wafer-Typ Elephant GGG40-SS304-EPDM-2W-DA PSI145 Klasse 125 mit pneumatischem Antrieb und 4V210-08 220V pneumatischem Magnetventil ist dafür ausgelegt, den Durchfluss des Arbeitsmediums in Rohrleitungen in Abwassersystemen und Kläranlagen sowie in der Lebensmittel- und Bergbauindustrie abzusperren. Ein 4V210-08-220 pneumatischer Verteiler ist am Gehäuse des pneumatischen Antriebs montiert und dient dazu, die Richtung zu ändern sowie den Start und Stopp der Druckluftströme im pneumatischen System abhängig von einem externen Steuereingang zu steuern.







Gesamt- und Anschlussmaße:

D.N. 50 65 85 100 125 150 200 250 300
L, mm 48 48 51 51 57 57 70 70 76
D 165 185 200 220 250 285 340 395 445
D1, mm 125 145 160 180 210 240 295 350 400
D2, mm 99 118 132 156 184 212 266 319 370
D0, mm 80 100 100 125 125 160 160 200 200
d, mm Ø18 Ø18 Ø18 Ø18 Ø18 Ø23 Ø23 Ø23 Ø23
N-Th, mm 4-M16 4-M16 8-M16 8-M16 8-M16 8-M20 8-M20 12-M20 12-M20
Hmm 455 500 530 635 715 810 955 1090 1225
Gewicht, kg 9 11 14 17.5 21 29 41 62 75





Materialien

NEIN. Beschreibung Material
1 Rahmen Kohlenstoffstahl
2 Scheibe Edelstahl 304
3-4 Schraube / Mutter Stahl A3
5 Satteldichtung Metall
6 Siegel WCB-Stahl
7-9 Schraube / Mutter Stahl A3
10 Aktie Stahl 2Cr13
11 Trägerplatten Stahl A3
12 Lager ZChSnSb10-6
13 Pneumatischer Antrieb -
14 Spindelmutter Stahl A3
15-16 Schraube / Mutter Stahl A3
17 Unterstützung Stahl 304

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Gusseisen GGG40/EN-GJS-400-15
  • Stopper Material
    Edelstahl AISI 304/1.4301
  • Maximal zulässige Temperatur
    90 °C
  • Verbindungstyp
    Kompaktflansch
  • Steuerungstyp
    Elektrischer Antrieb
  • Betriebsumgebung
    Viskose Medien, Abwasser, Wasser, Flüssige Medien, Neutrale Flüssigkeiten
  • Absperrschieber Typ
    Plattenschieber
  • Nenn­druck
    10 bar
  • Typ der Dichtung
    EPDM
  • Beschichtungstyp
    Epoxidpulver
  • Explosionsgeschützt
    NEIN
  • Pneumatischer Antrieb
    Ja
  • ISO - Flanschtyp
    F10
  • Versorgungsspannung
    220 V
  • Teleskopstange
    NEIN
  • Steuerspalte
    NEIN
  • Aktuatorenmodell
    Pnevmo-DA

Bewertungen (0)

Dokumentation
nullPneumatic valve ELEPHANT 4V210-08 spool-type
nullGate valve ELEPHANT GVKR1331E-2W-Fb-2P DN50-300 10 bar cast iron

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D040-07491DN5010 bar €239,51 0 Auf Lager
    D040-07492DN6510 bar €256,34 Ausverkauft
    D040-07493DN8010 bar €283,25 Ausverkauft
    D040-07494DN10010 bar €311,09 Ausverkauft
    D040-07495DN12510 bar €338,42 Ausverkauft
    D040-07496DN15010 bar €431,54 Ausverkauft
    D040-07497DN20010 bar €587,96 Ausverkauft
    D040-07498DN25010 bar €845,38 Ausverkauft
    D040-07499DN3006 bar €1.246,37 Ausverkauft
