Messer-Schieberklappe Wafer-Typ Elephant GGG40-SS304-EPDM-2W-DA PSI145 – Valve Elephant
Elephant  |  SKU: D040-07500

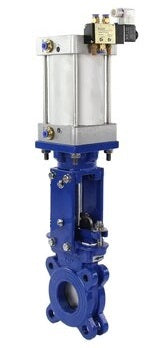

Messer-Schieberklappe Wafer-Typ Elephant GGG40-SS304-EPDM-2W-DA PSI145 Klasse 125 mit pneumatischem Antrieb und 4V210-08 24V pneumatischem Magnetventil

€237,08
inkl. MwSt. Versand wird beim Checkout berechnet.

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Schieberklappenventil Wafer-Typ Elephant WCB-SS304-1W-DA PSI145 METAL Klasse 125 mit pneumatischem Antrieb und LJ12A3-4-J/EZ 220V induktiven Sensoren, die zum Absperren des Durchflusses des Arbeitsmediums in Rohrleitungen in Kanalisationssystemen und Kläranlagen, der Lebensmittel- und Bergbauindustrie entwickelt wurden. Ein induktiver Sensor ist ein berührungsloser Sensortyp, der zur Überwachung der Position von Metallobjekten dient. Sie werden mit normalerweise offenen und normalerweise geschlossenen Kontakten hergestellt, es gibt jedoch auch Optionen mit beiden Kontaktarten gleichzeitig. Er funktioniert durch Änderung der Parameter des vom Induktor im Inneren des Sensors erzeugten Magnetfelds.








Gesamt- und Anschlussmaße:

D.N. 50 65 85 100 125 150 200 250 300
L, mm 48 48 51 51 57 57 70 70 76
D 165 185 200 220 250 285 340 395 445
D1, mm 125 145 160 180 210 240 295 350 400
D2, mm 99 118 132 156 184 212 266 319 370
D0, mm 80 100 100 125 125 160 160 200 200
d, mm Ø18 Ø18 Ø18 Ø18 Ø18 Ø23 Ø23 Ø23 Ø23
N-Th, mm 4-M16 4-M16 8-M16 8-M16 8-M16 8-M20 8-M20 12-M20 12-M20
Hmm 455 500 530 635 715 810 955 1090 1225
Gewicht, kg 9 11 14 17.5 21 29 41 62 75



Materialien

NEIN. Beschreibung Material
1 Rahmen Kohlenstoffstahl
2 Scheibe Edelstahl 304
3-4 Schraube / Mutter Stahl A3
5 Satteldichtung Metall
6 Siegel WCB-Stahl
7-9 Schraube / Mutter Stahl A3
10 Aktie Stahl 2Cr13
11 Trägerplatten Stahl A3
12 Lager ZChSnSb10-6
13 Pneumatischer Antrieb -
14 Spindelmutter Stahl A3
15-16 Schraube / Mutter Stahl A3
17 Unterstützung Stahl 304

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Gusseisen GGG40/EN-GJS-400-15
  • Stopper Material
    Edelstahl AISI 304/1.4301
  • Maximal zulässige Temperatur
    90 °C
  • Verbindungstyp
    Kompaktflansch
  • Steuerungstyp
    Elektrischer Antrieb
  • Betriebsumgebung
    Viskose Medien, Abwasser, Wasser, Flüssige Medien, Neutrale Flüssigkeiten
  • Absperrschieber Typ
    Plattenschieber
  • Nenn­druck
    10 bar
  • Typ der Dichtung
    EPDM
  • Beschichtungstyp
    Epoxidpulver
  • Explosionsgeschützt
    NEIN
  • Pneumatischer Antrieb
    Ja
  • ISO - Flanschtyp
    F10
  • Versorgungsspannung
    24 V
  • Teleskopstange
    NEIN
  • Steuerspalte
    NEIN
  • Aktuatorenmodell
    Pnevmo-DA

Bewertungen (0)

Dokumentation
nullLimit switches ELEPHANT for slide gate valve induction sensors 220V or 24V
nullPneumatic valve ELEPHANT 4V210-08 spool-type
nullGate valve ELEPHANT GVKR1331E-2W-Fb-2P DN50-300 10 bar cast iron

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D040-07500DN5010 bar €237,08 1 Auf Lager
    D040-07501DN6510 bar €253,91 1 Auf Lager
    D040-07502DN8010 bar €280,81 3 Auf Lager
    D040-07503DN10010 bar €308,66 5 Auf Lager
    D040-07504DN12510 bar €335,99 1 Auf Lager
    D040-07505DN15010 bar €429,10 5 Auf Lager
    D040-07506DN20010 bar €587,32 3 Auf Lager
    D040-07507DN25010 bar €842,94 1 Auf Lager
    D040-07508DN3006 bar €1.243,94 3 Auf Lager
