Plattenschieber mit durchgehender Schieberplatte Elephant GVKRT3431N-2W-Fb-S, Gehäuse - Kohlenstoffstahl A216, Schieberplatte - Edelstahl AISI 304, Dichtung - NBR, Handrad
Plattenschieber mit durchgehender Schieberplatte Elephant GVKRT3431N-2W-Fb-S, Gehäuse - Kohlenstoffstahl A216, Schieberplatte - Edelstahl AISI 304, Dichtung - NBR, Handrad - DN50 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Verfügbarkeit für Abholungen konnte nicht geladen werden
Lieferung und Versand
Lieferung und Versand
Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.
Beschreibung
Beschreibung
Der Absperrschieber mit durchgehender Messerschneide Elephant GVKRT3431N-2W-Fb-S DN50 Ru16 aus Kohlenstoffstahl, mit Handrad angeflanscht, ist für den Einbau in die Rohrleitung als Absperrvorrichtung und zur Regulierung des Durchflusses von Medien mit hoher Feststoffkonzentration bestimmt. Sie kann auch in Schwerkraftförderanlagen für feste und pulverförmige Stoffe eingesetzt werden, da die Schneide des Messers das Abschneiden von Strömen mit hoher Dichte ermöglicht.
Abmessungen und Einbaumaße von Schiebern mit durchgehender Schieberplatte Elephant GVKRT3431N-2W-Fb-S, Gehäusematerial - Kohlenstoffstahl A216, Schieberplattenmaterial - Edelstahl AISI 304, Dichtung - NBR, Handrad
| Модель | Size | |||||||
| DN | L | D | D1 | D2 | H1 | N-Th | T | |
| DN50 | 50 | 48 | 165 | 125 | 99 | 283 | 4 – М16 | 12 |
| DN80 | 80 | 51 | 200 | 160 | 132 | 385 | 8 – М16 | 12 |
| DN100 | 100 | 51 | 220 | 180 | 156 | 447 | 8 – М16 | 12 |
| DN200 | 200 | 70 | 340 | 295 | 266 | 721 | 8 – М20 | 16 |

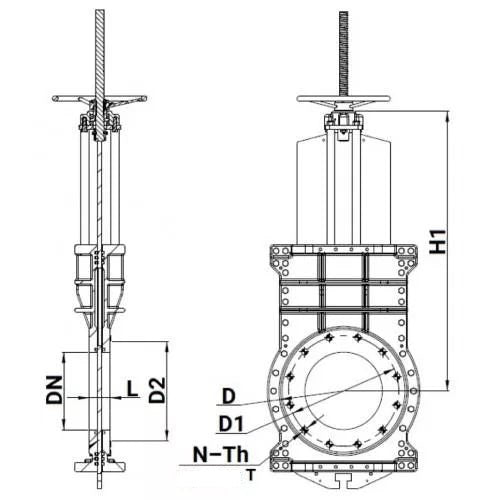

Maßskizze für Schieber mit durchgehender Schieberplatte Elephant GVKRT3431N-2W-Fb-S, Gehäuse - Kohlenstoffstahl A216, Schieberplatte - Edelstahl AISI 304, Dichtung - NBR, Handrad
Werkstoffe der Durchgangsschieber Elephant GVKRT3431N-2W-Fb-S, Gehäusematerial - Kohlenstoffstahl A216, Schiebermaterial - Edelstahl AISI 304, Dichtung - NBR, Handrad
| № | Name des Teils | Material |
| 1 | Gehäuse | Kohlenstoffstahl A216 Gr WCB/25L |
| 2 | Schieber | Rostfreier Stahl AISI/SS 304/08X18H10 |
| 3 | Führungsdichtung | NBR |
| 4 | Führungsdichtung | NBR |
| 5 | Zahnstange | Q235-Stahl |
| 6 | Stange | 2Cr13 Stahl |
| 7 | Kopf der Zahnstange | Gusseisen GGG40 |
| 8 | Mutter | Messing |
| 9 | Handrad | Gusseisen GGG40 |
| 10 | Ventilschaft-Anschlusseinheit | Q235-Stahl |
Materialskizze der Schieber mit durchgehender Schieberplatte Elephant GVKRT3431N-2W-Fb-S, Gehäuse - Kohlenstoffstahl A216, Schieberplatte - Edelstahl AISI 304, Dichtung - NBR, Handrad
Spezifikation
Spezifikation
-
Herkunftsland
-
Körpermaterial
-
Stopper Material
-
Maximal zulässige Temperatur
-
Verbindungstyp
-
Steuerungstyp
-
Absperrschieber Typ
-
Nenndruck
-
Typ der Dichtung
