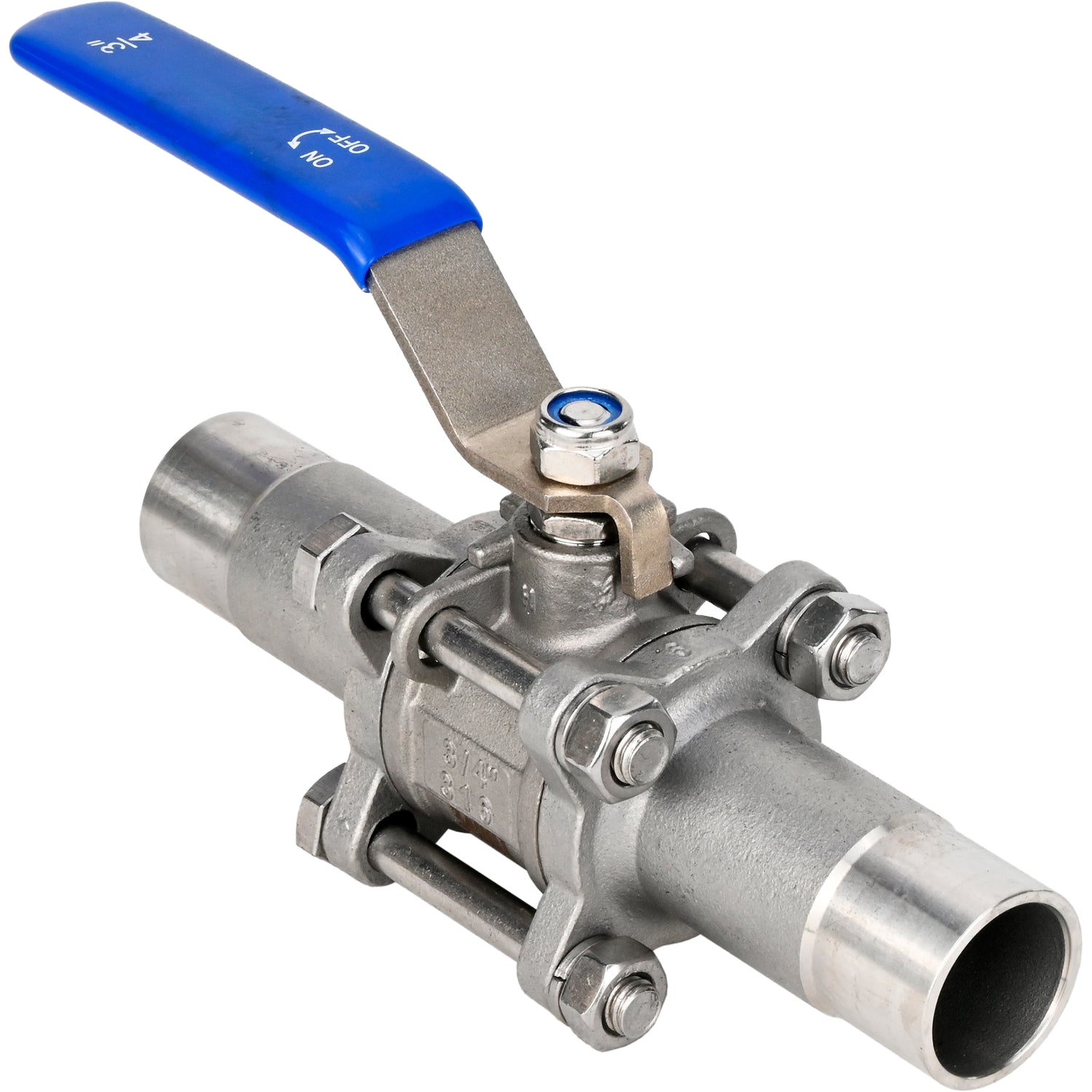

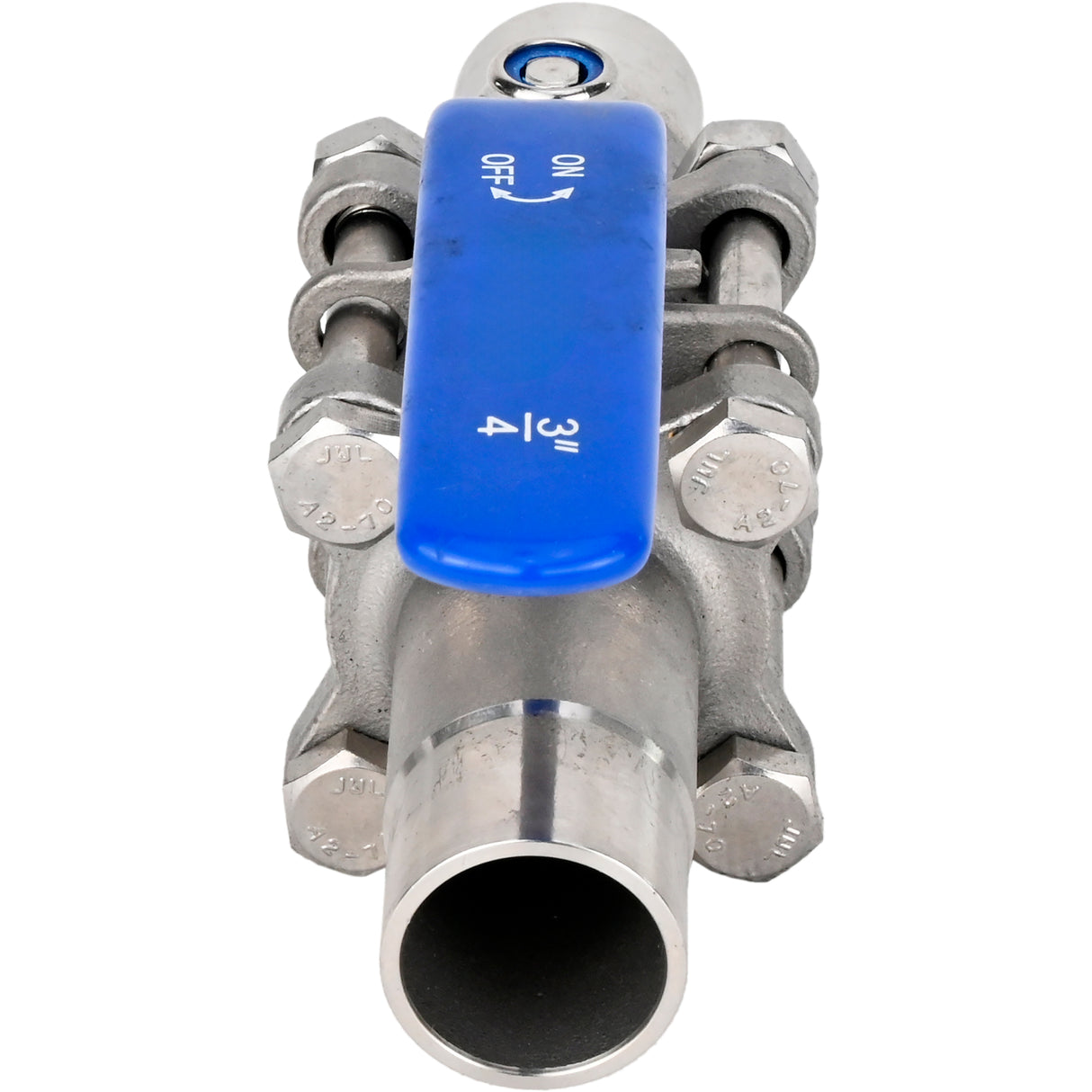

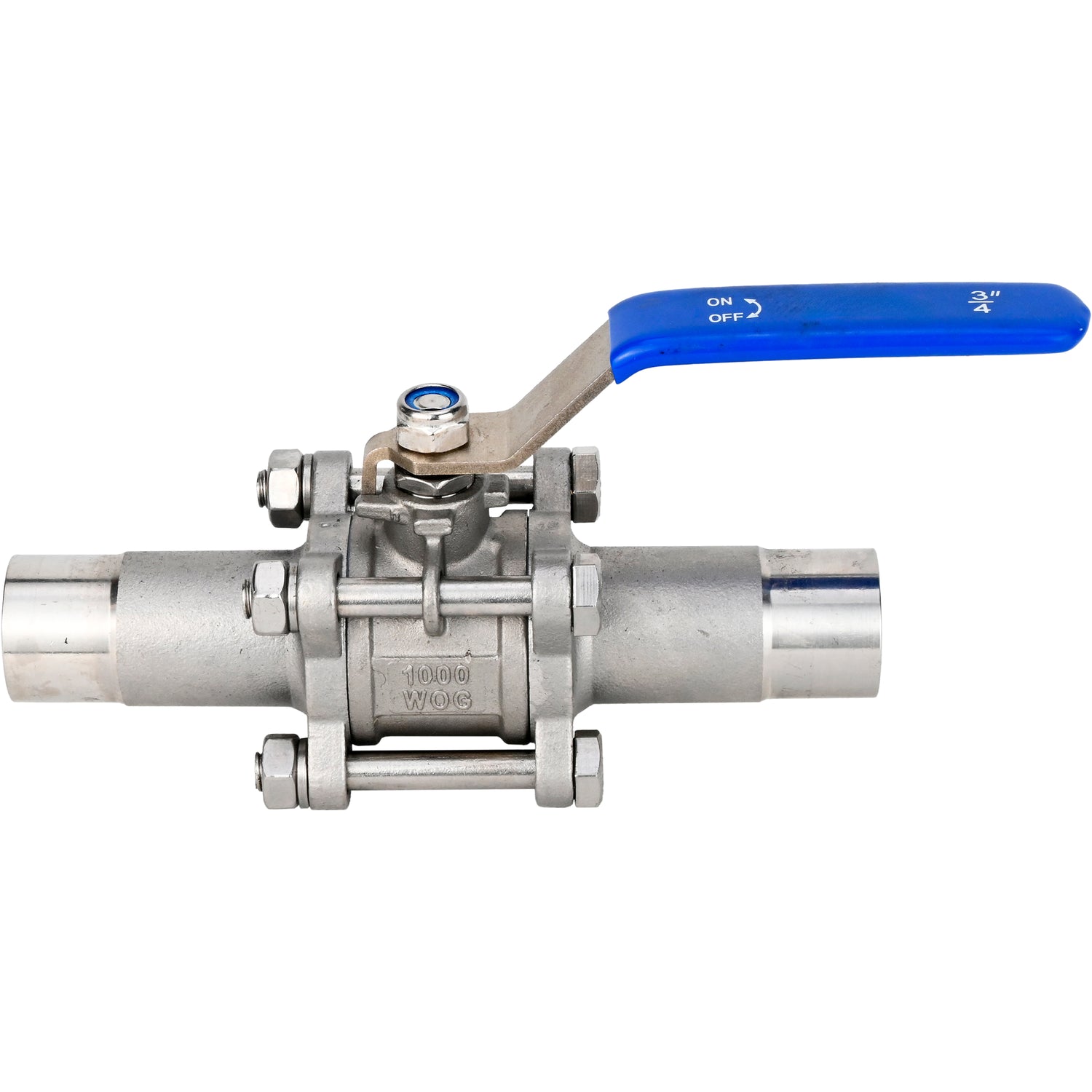

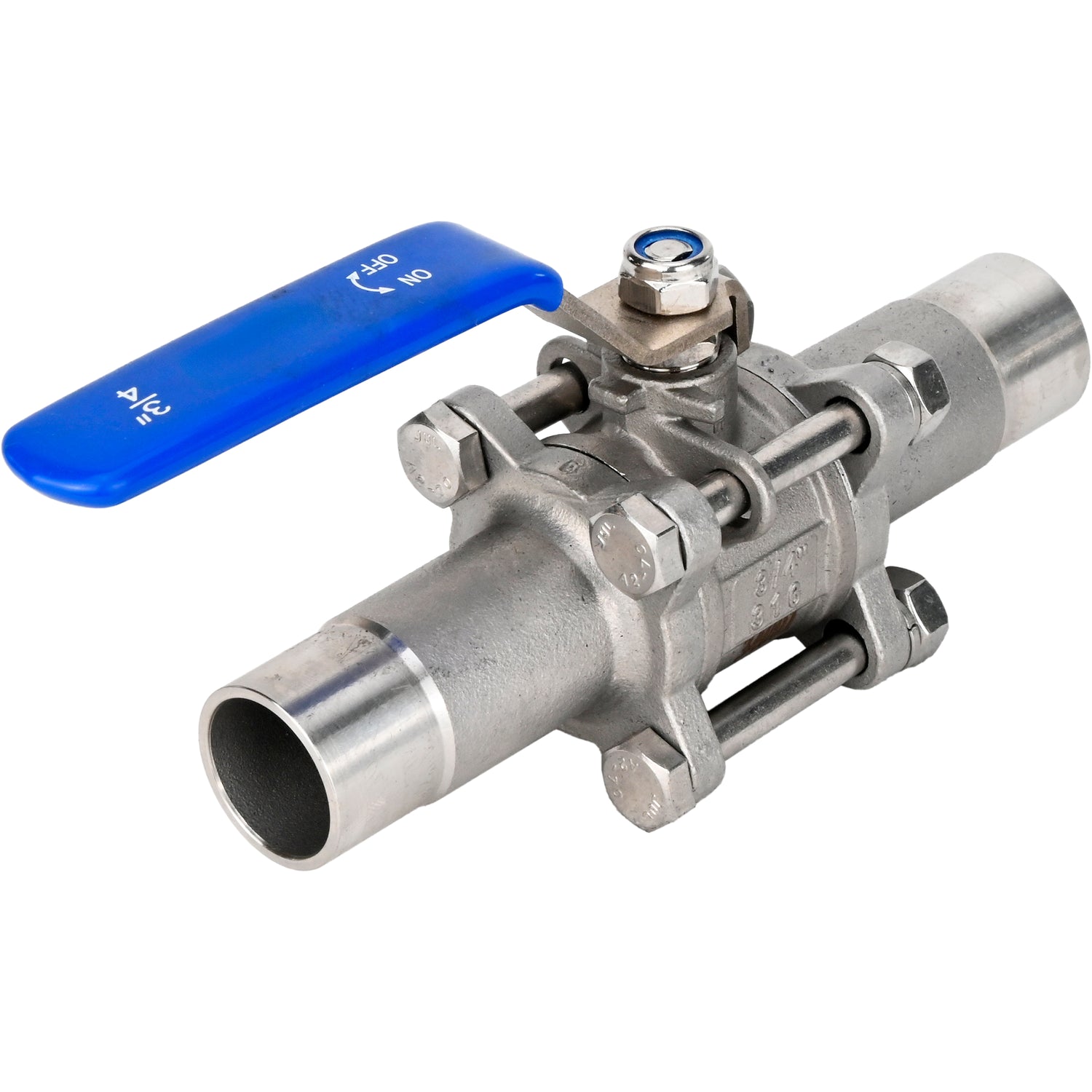

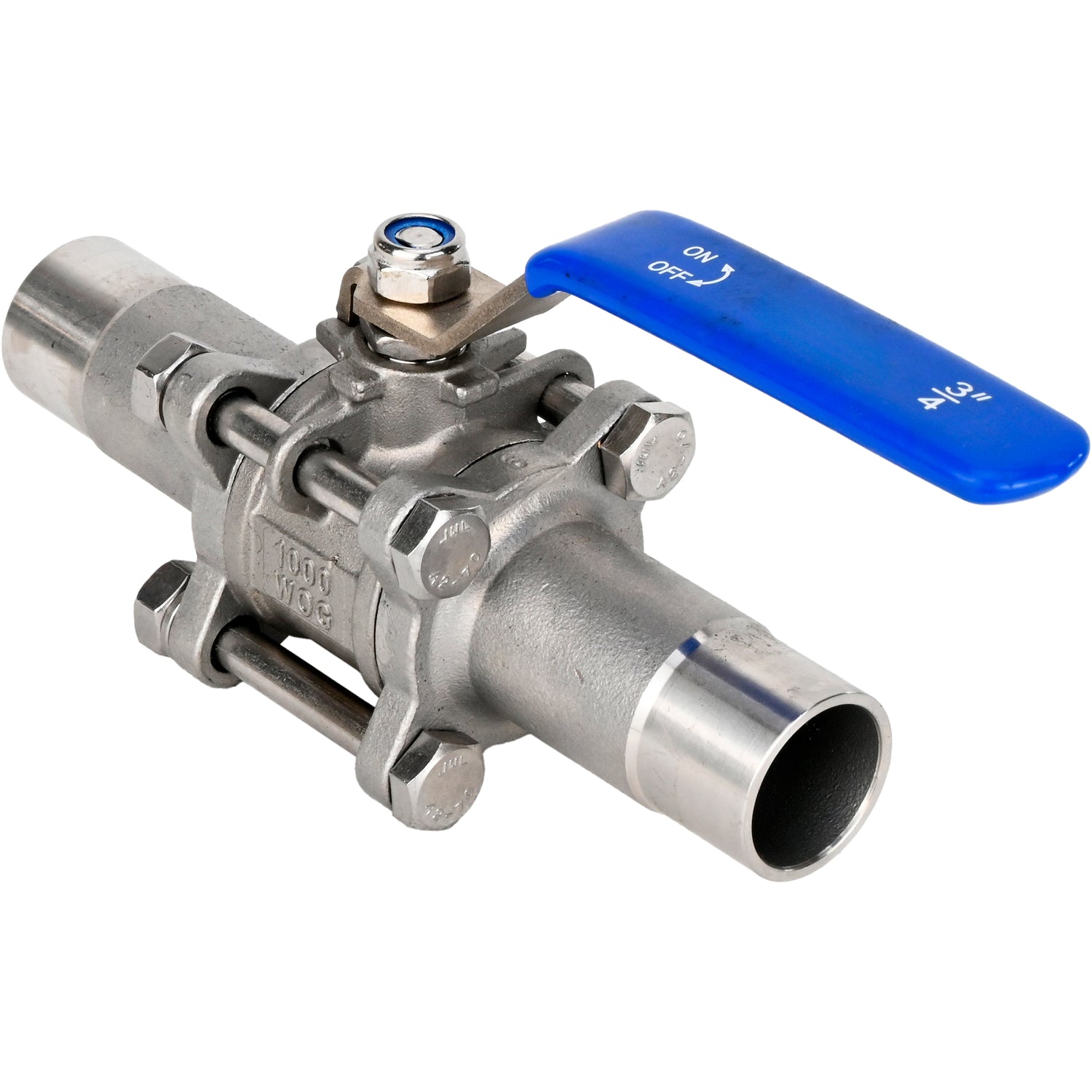

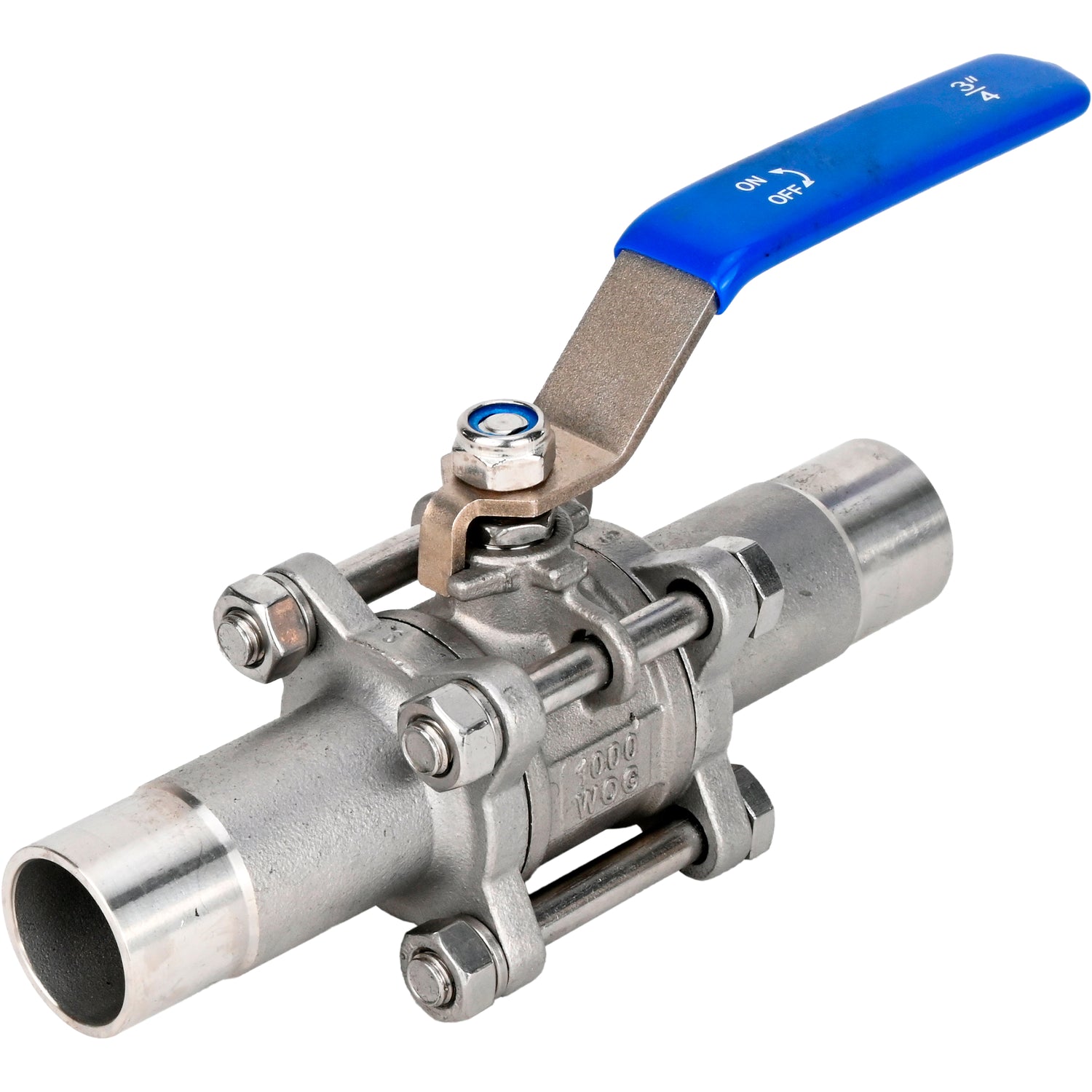

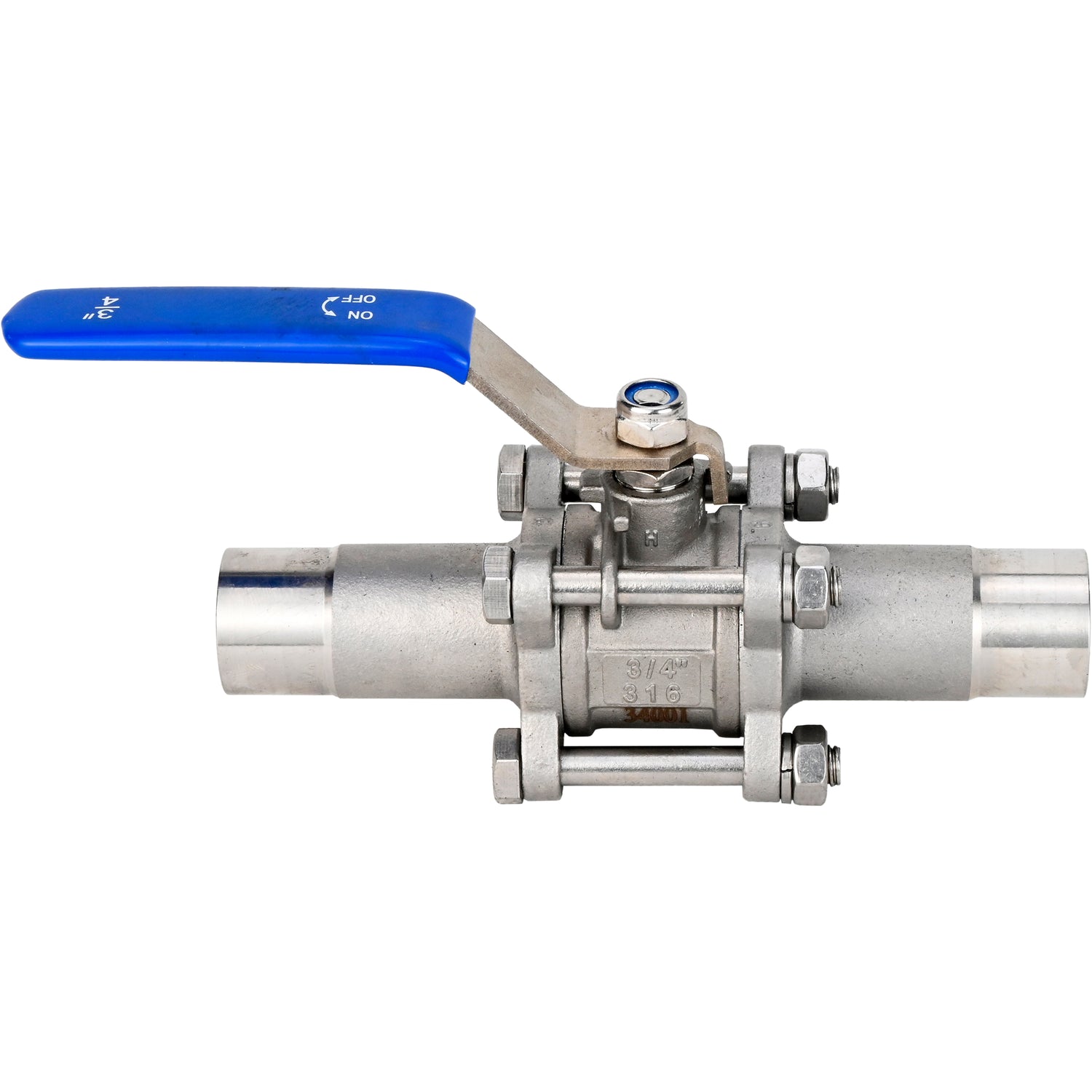

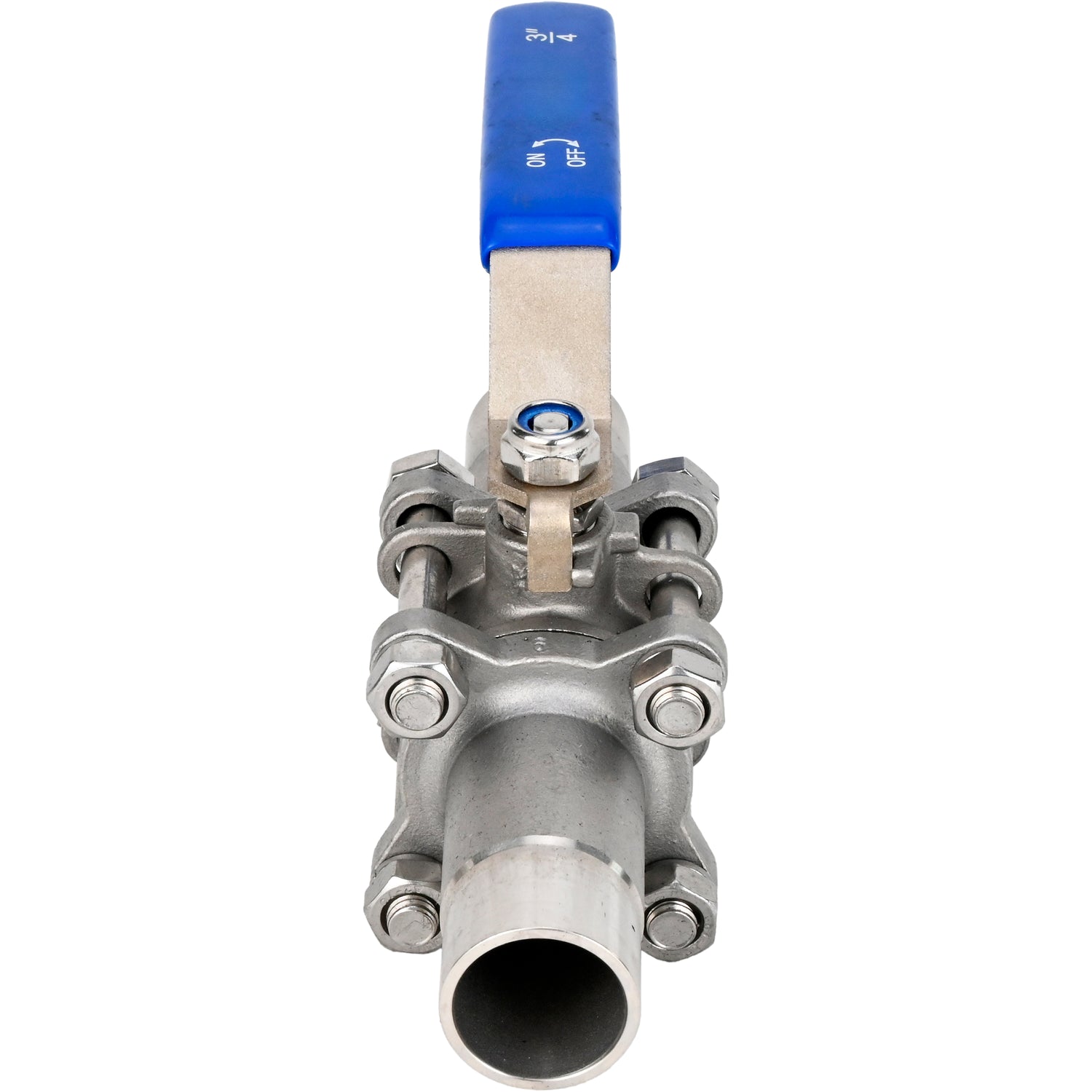

Kugelhähne Elephant BV3131P(3pc)-FP-W-H Edelstahl SS304, voller Durchgang, dreiteilig, Dichtung - PTFE, geschweißt, mit Griff
Kugelhähne Elephant BV3131P(3pc)-FP-W-H Edelstahl SS304, voller Durchgang, dreiteilig, Dichtung - PTFE, geschweißt, mit Griff - DN10 / 64 bars ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Verfügbarkeit für Abholungen konnte nicht geladen werden
Lieferung und Versand
Lieferung und Versand
Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.
Beschreibung
Beschreibung
Der Kugelhahn wird als Absperrarmatur in Wärme- und Wasserversorgungsanlagen, in Dampf-, Brennstoff- und Pneumatikanlagen mit Druckluft und neutralen Gasen eingesetzt. Der Einbau von Armaturen dieser Baureihe ist in Anlagen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die nicht aggressiv gegen Armaturenwerkstoffe sind.
Abmessungen und Maße der Kugelhähne Elephant BV3131P(3pc)-FP-W-H Edelstahl SS304, voller Durchgang, dreiteilig, Dichtung - PTFE, geschweißt, mit Griff
| Modell | d, mm | D, mm | B, mm | H, mm | L, mm | E, mm |
| DN10 | 12 | 17.2 | 2.1 | 50 | 130 | 120 |
| DN15 | 15 | 21.3 | 2.1 | 55 | 150 | 120 |
| DN20 | 20 | 26.9 | 2,1 | 66 | 155 | 135 |
| DN25 | 25 | 33.7 | 2.8 | 71 | 186 | 160 |
| DN32 | 32 | 42.4 | 2.8 | 81 | 195 | 170 |
| DN40 | 38 | 48.3 | 2.8 | 87 | 231 | 190 |
| DN50 | 50 | 60.3 | 2.8 | 91 | 243 | 220 |
| DN65 | 64 | 76.1 | 3 | 119 | 290 | 280 |
| DN80 | 76 | 88.9 | 3 | 125 | 302 | 280 |
| DN100 | 100 | 114.3 | 3 | 159 | 326 | 330 |
| DN125 | 125 | 141.3 | 3.4 | 186 | 360 | 330 |
| DN150 | 150 | 168.3 | 3.4 | 207 | 390 | 330 |
Skizze der Abmessungen und Maße der Kugelhähne Elephant BV3131P(3pc)-FP-W-H aus Edelstahl SS304, voller Durchgang, dreiteilig, Dichtung - PTFE, geschweißt, mit Griff
Teile- und Werkstofftabelle für Kugelhähne Elephant BV3131P(3pc)-FP-W-H Edelstahl SS304, voller Durchgang, dreiteilig, Dichtung - PTFE, geschweißt, mit Griff
| № | Name des Teils | Material |
| 1 | Fall | rostfreier Stahl 304 |
| 2 | Seitenteil (2 Stück) | rostfreier Stahl 304 |
| 3 | Char | rostfreier Stahl 304 |
| 4 | Kugeldichtung | PTFE |
| 5 | Spindeldichtung | PTFE |
| 6 | Buchse | rostfreier Stahl 304 |
| 7 | Vorbau | rostfreier Stahl 304 |
| 8 | Waschmaschine | rostfreier Stahl |
| 9 | Nuss | StahlА2-70 |
| 10 | Schraube | StahlА2-70 |
| 11 | Handgriff | rostfreier Stahl |
| 12 | Beschichtung der Griffe | PVC |
| 13 | Nuss | StahlА2-70 |
Detail- und Materialskizze der Kugelhähne Elephant BV3131P(3pc)-FP-W-H aus Edelstahl SS304, voller Durchgang, dreiteilig, Dichtung - PTFE, geschweißt, mit Griff
