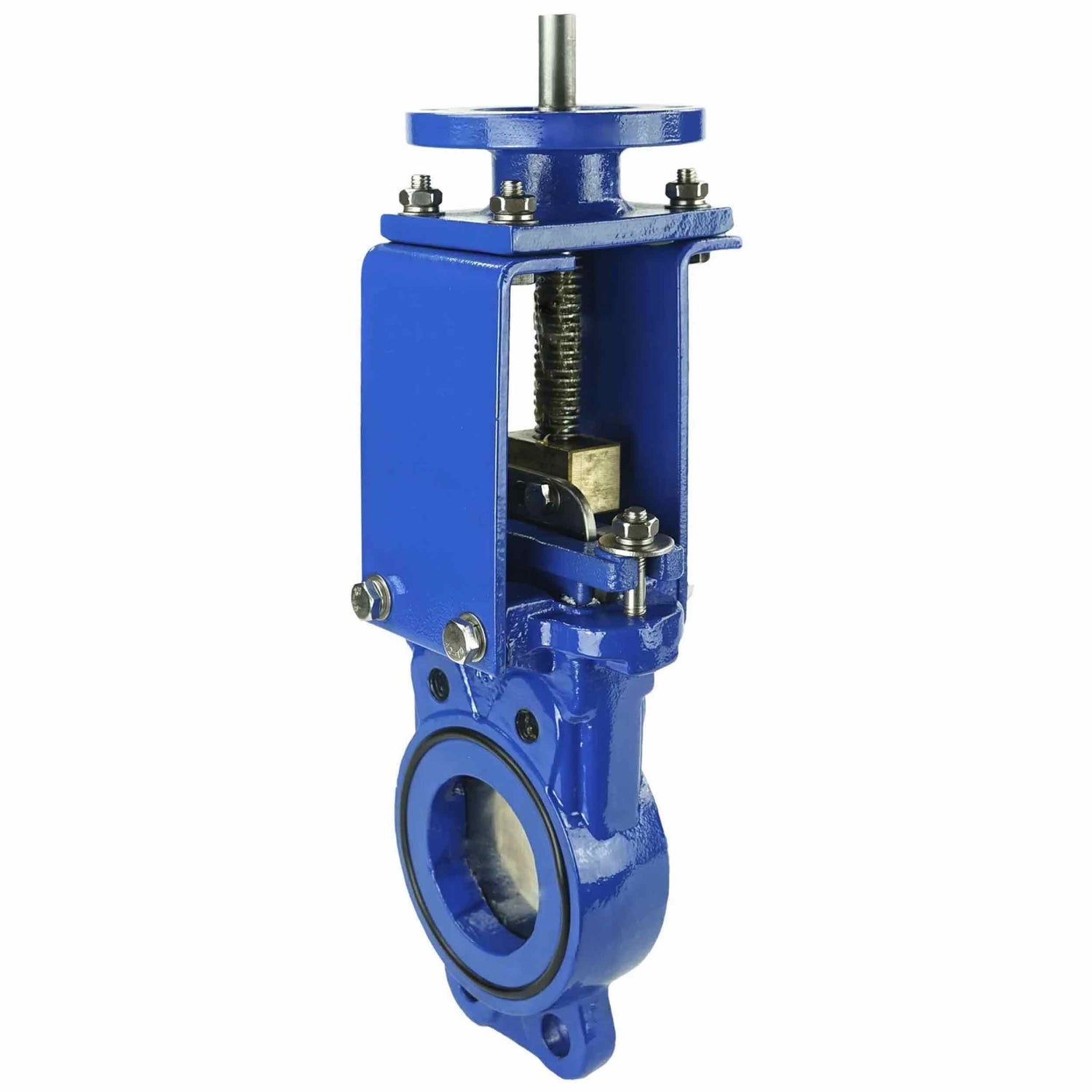

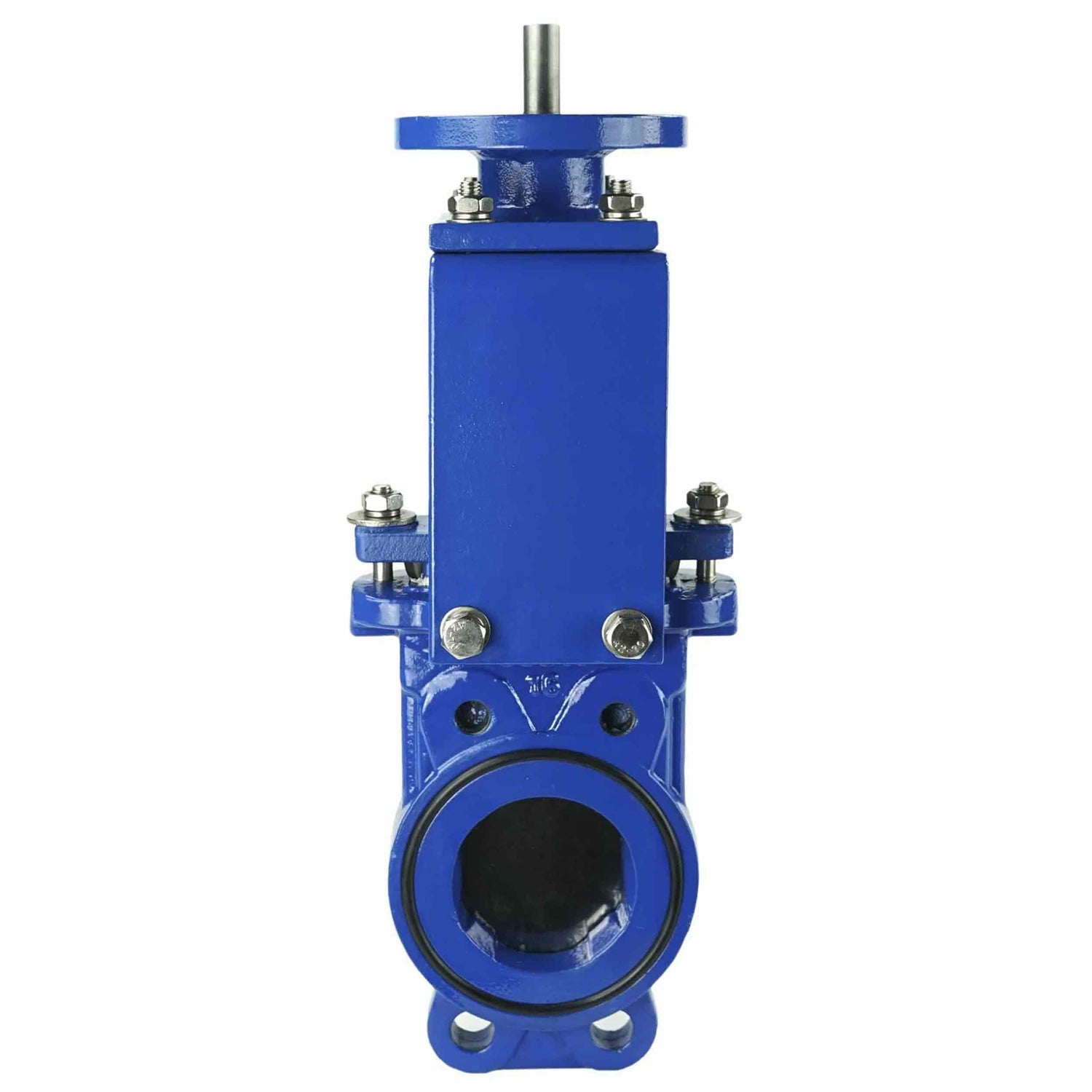

Messerkegelventil Elephant GGG40-SS304-NBR-2W-ISO-16, gehäusematerial – Valve Elephant
1 7
Elephant  |  SKU: D040-07434

Messerkegelventil Elephant GGG40-SS304-NBR-2W-ISO-16, gehäusematerial - gusseisen GGG40, klingenmaterial - edelstahl AISI 304, dichtung - NBR, nur stem

€186,04
inkl. MwSt. Versand wird beim Checkout berechnet.

Messerkegelventil Elephant GGG40-SS304-NBR-2W-ISO-16, gehäusematerial - gusseisen GGG40, klingenmaterial - edelstahl AISI 304, dichtung - NBR, nur stem - DN50 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Plattenschieber sind eine spezielle Art von Schiebern, die in der Regel in der Industrie für die Förderung von zähen Feststoffen und Schlämmen eingesetzt werden. Sie sind nach ihrer Form benannt und haben einen scharfen, messerähnlichen Schieber, der zähflüssige oder feste Stoffe im Durchfluss durchschneiden kann. Sie werden u. a. in Kläranlagen, Papierfabriken, im Bergbau und in der Lebensmittelindustrie eingesetzt. Ihre Hauptfunktion besteht darin, einen Durchfluss zu starten oder zu drosseln oder dessen Volumen zu regulieren, aber sie regeln nicht den Druck oder die Durchflussmenge.

Abmessungen und Einbaumaße des Schiebers Elephant GGG40-SS304-NBR-2W-ISO-16, Gehäuse aus Gusseisen GGG40, Schieber aus Edelstahl AISI 304, Dichtung aus NBR, nur Spindel

Overall and installation dimensions of the gate valve Elephant GGG40-SS304-NBR-2W-ISO-16, body material - cast iron GGG40, knife material - stainless steel AISI 304, seal - NBR, stem only

Ventilskizze Elephant GGG40-SS304-NBR-2W-ISO-16, Gehäusewerkstoff - Gusseisen GGG40, Messerwerkstoff - Edelstahl AISI 304, Dichtung - NBR, nur Spindel

DN PN L D D1 D2 N-Th d H Stamm Gewicht ISO 5210
50 16 50 165 125 99 4-М16 Ø18 595 Ø16 7 F10
65 16 50 185 145 118 4-М16 Ø18 625 Ø16 8 F10
80 16 50 200 160 132 8-М16 Ø18 645 Ø16 10 F10
100 16 52 220 180 156 8-М16 Ø18 685 Ø18 13 F10
125 16 58 250 210 184 8-М16 Ø18 735 Ø18 18 F10
150 16 60 285 240 211 8-М20 Ø23 780 Ø18 23 F10
200 16 72 340 295 266 12-М20 Ø23 905 Ø22 31 F10
250 16 72 405 355 319 12-М24 Ø27 965 Ø22 52 F14
300 6 80 460 400 370 12-М24 Ø27 1095 Ø22 64 F14

Konstruktion und Werkstoffe des Tores Elephant GGG40-SS304-NBR-2W-ISO-16, Gehäuse - Gusseisen GGG40, Messer - Edelstahl AISI 304, Dichtung - NBR, nur Spindel

Construction and materials of the gate Elephant GGG40-SS304-NBR-2W-ISO-16, body material - cast iron GGG40, knife material - stainless steel AISI 304, seal - NBR, stem only

Werkstoffskizze der Ventilteile Elefant GGG40-SS304-NBR-2W-ISO-16, Gehäuse - Gusseisen GGG40, Messer - Edelstahl AISI 304, Dichtung - NBR, nur Spindel

№ Name des Teils Material
1 Körper Gusseisen GGG40
2 Sitzdichtung NBR Nitril
3 Messer Stahl AISI304
4 Stopfbuchspackung PTFE
5 Stopfbuchse Kohlenstoffstahl WCB
6, 7,
10, 13		 Schraube Stahl AISI201
8, 16 Nuss Stahl AISI201
9 Nuss Gusseisen
11 Stützplatten Stahl A3
12 Vorbau Stahl 2Cr13
14 Lagerdeckel Stahl A3
15 Lager ZChSnSb10-6
17 Dichtung NBR Nitril

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Gusseisen GGG40/EN-GJS-400-15
  • Stopper Material
    Edelstahl AISI 304/1.4301
  • Maximal zulässige Temperatur
    90 °C
  • Verbindungstyp
    Kompaktflansch
  • Steuerungstyp
    Nur Stiel
  • Absperrschieber Typ
    Plattenschieber
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    NBR
  • Beschichtungstyp
    Epoxidpulver

Bewertungen (0)

Dokumentation
nullGate valve ELEPHANT GVKN1331N-2W-Fb-ISO DN50-300 16 6 bar cast iron interflanged with ISO-flange and round stem under electric actuator

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D040-07434DN5016 bar €186,04 0 Auf Lager
    D040-07425DN6516 bar €198,40 Ausverkauft
    D040-07435DN8016 bar €240,40 Ausverkauft
    D040-07426DN10016 bar €271,51 Ausverkauft
    D040-07436DN12516 bar €340,12 Ausverkauft
    D040-07427DN15016 bar €416,67 Ausverkauft
    D040-07428DN20016 bar €579,67 Ausverkauft
    D040-07429DN25016 bar €768,78 Ausverkauft
    D040-07430DN3006 bar €1.090,27 Ausverkauft
