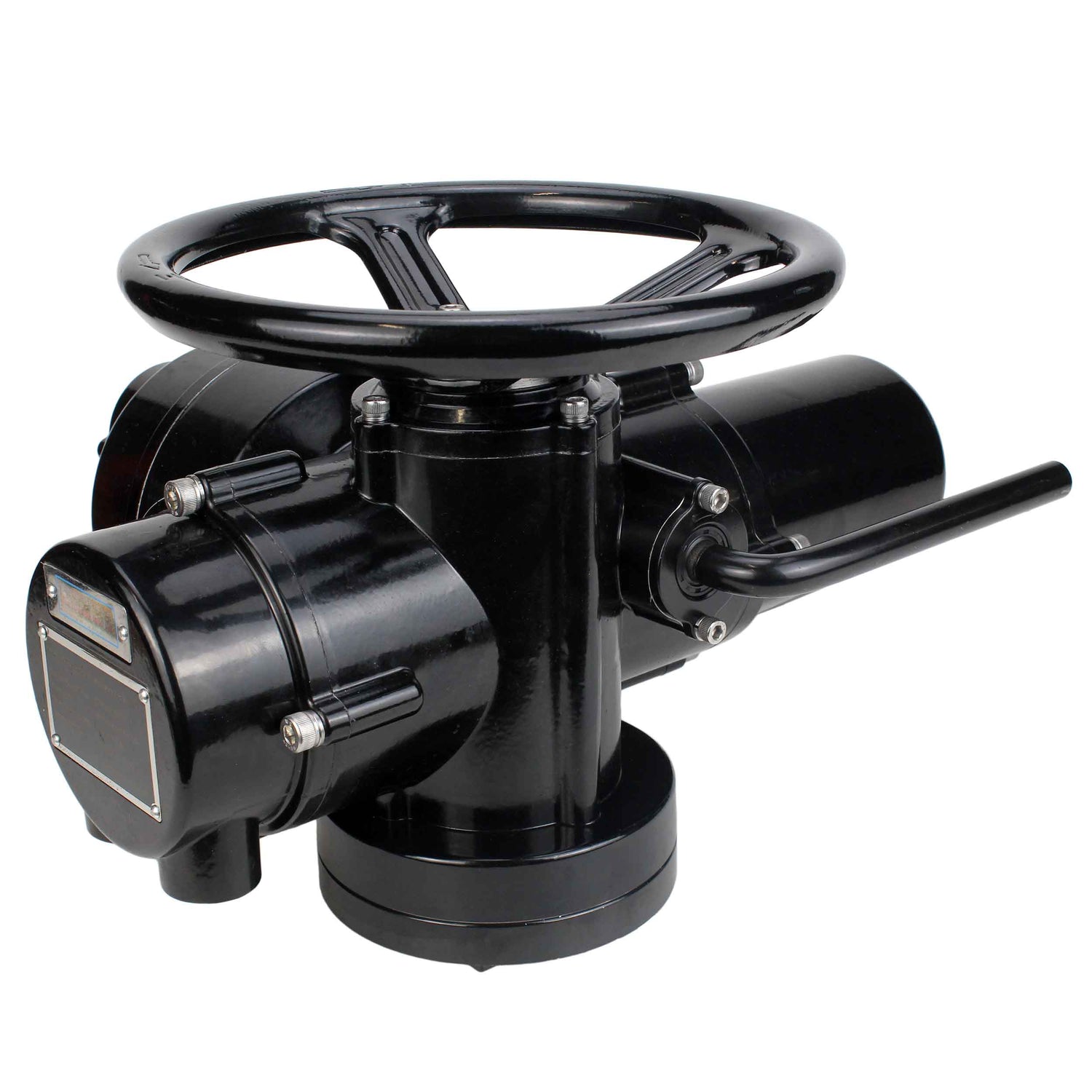

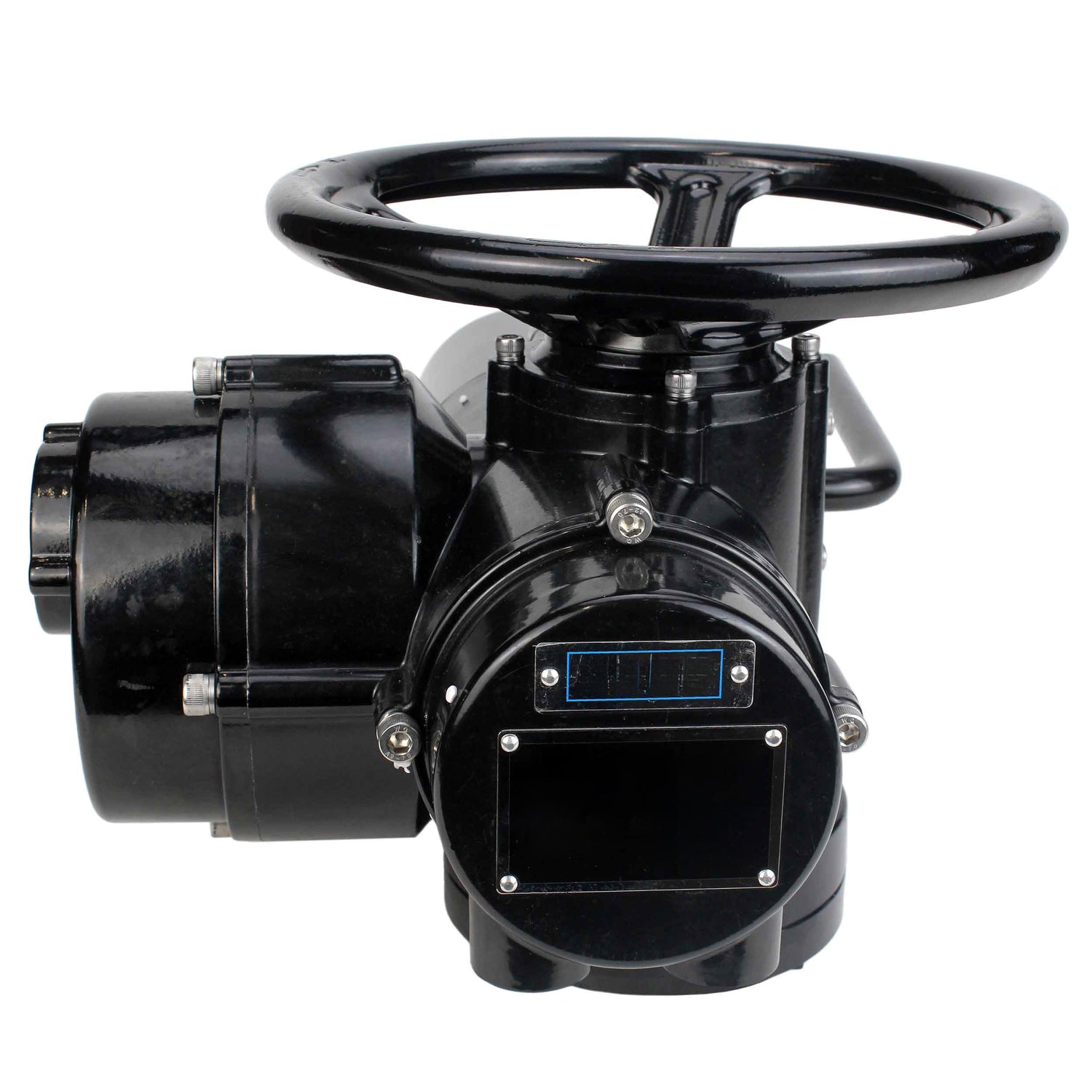

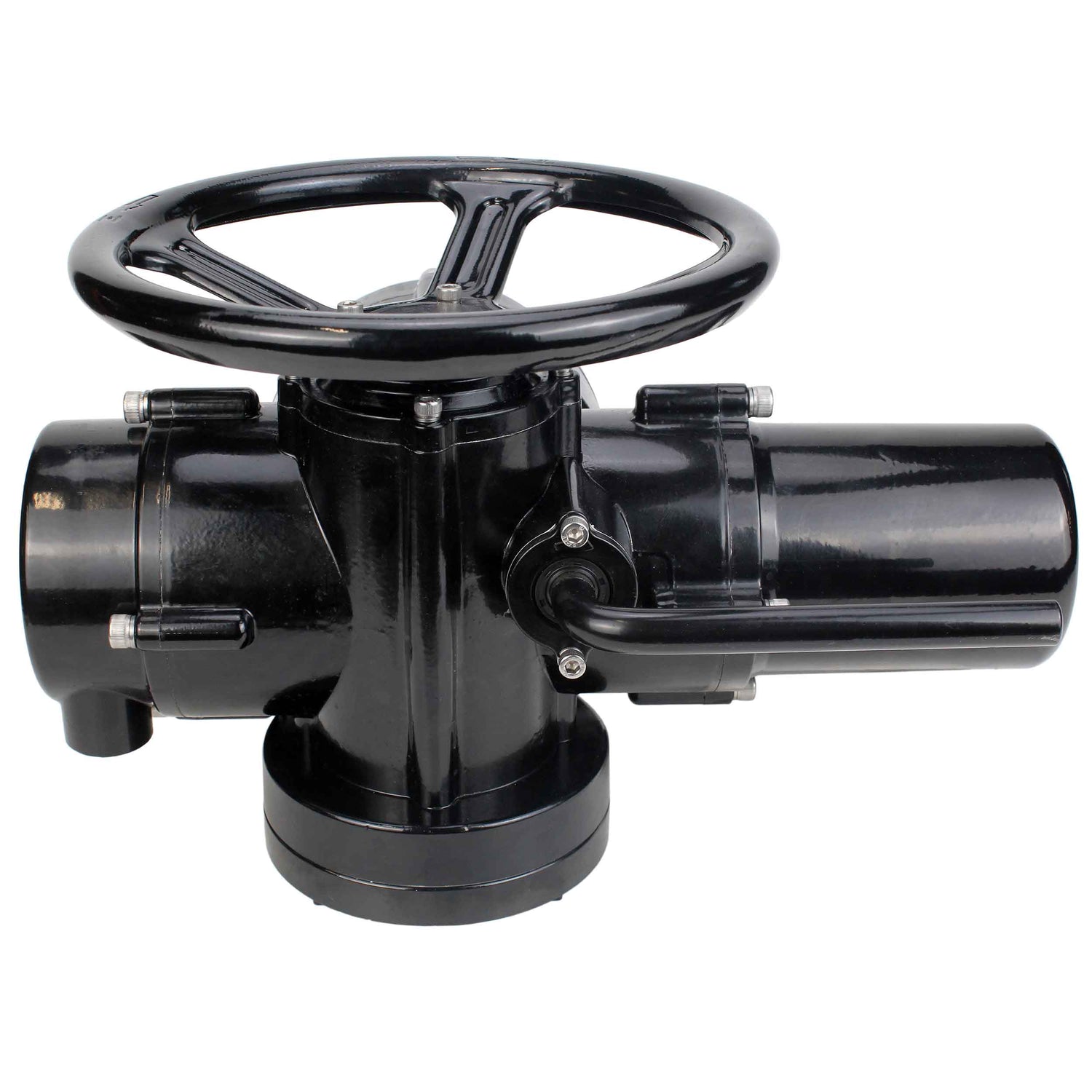

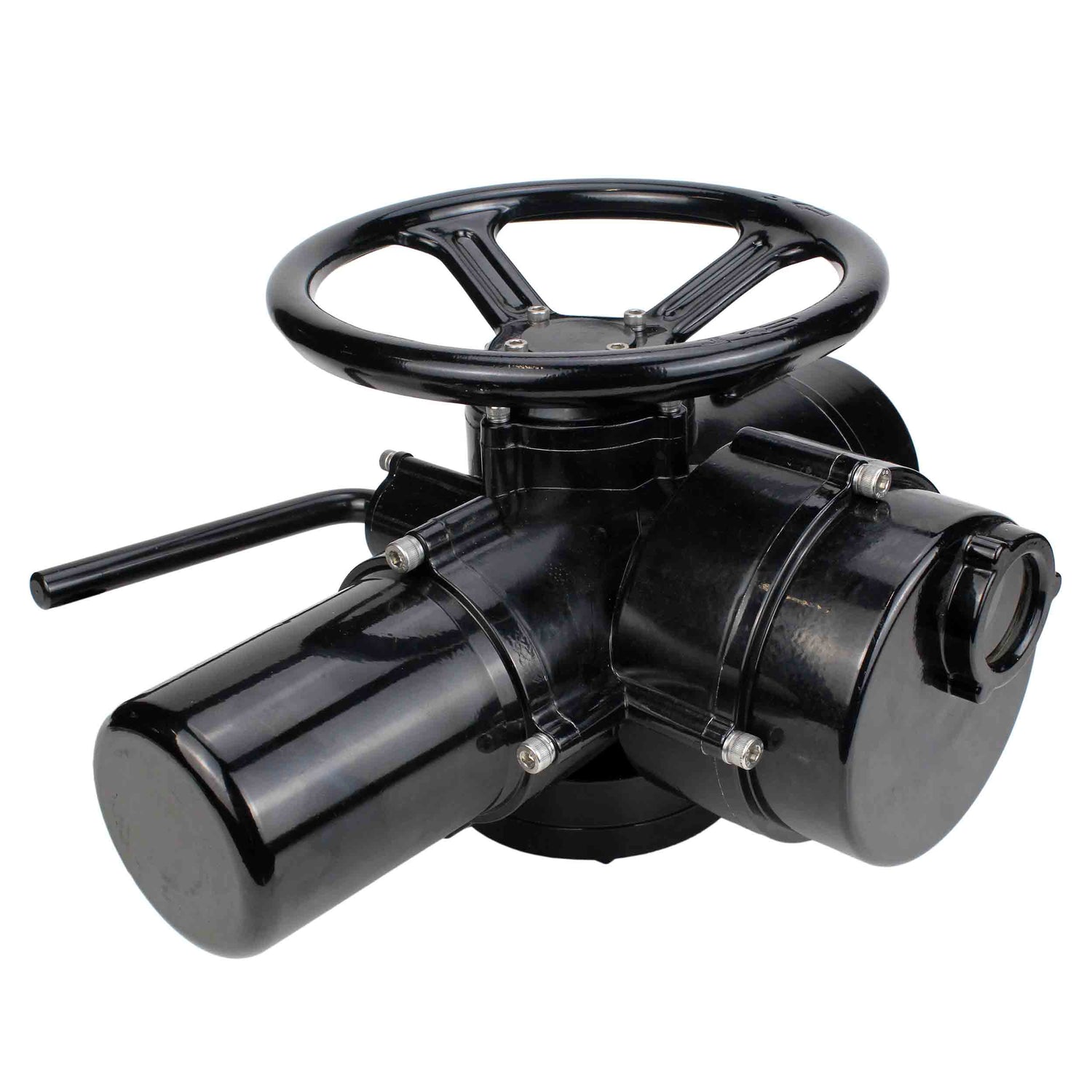

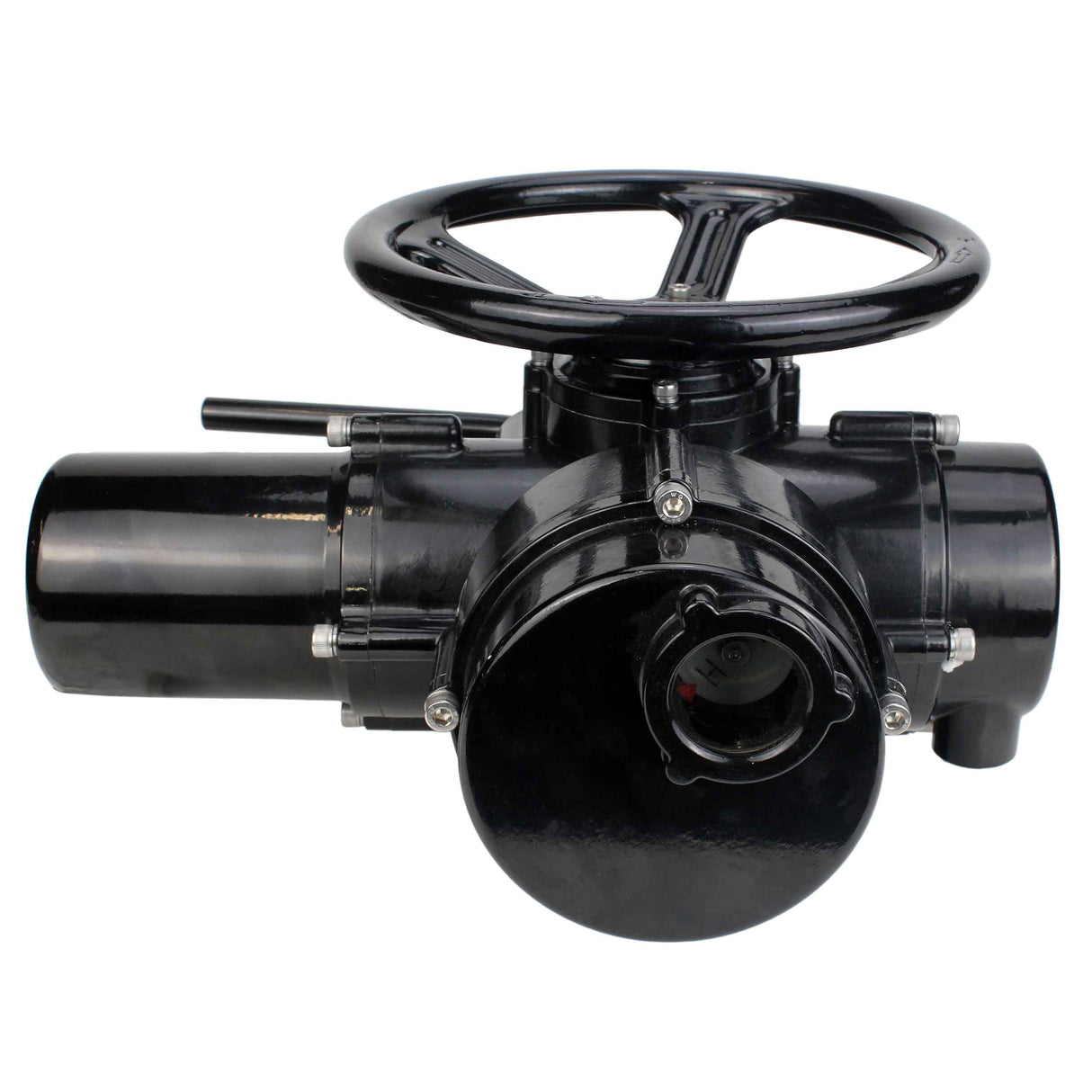

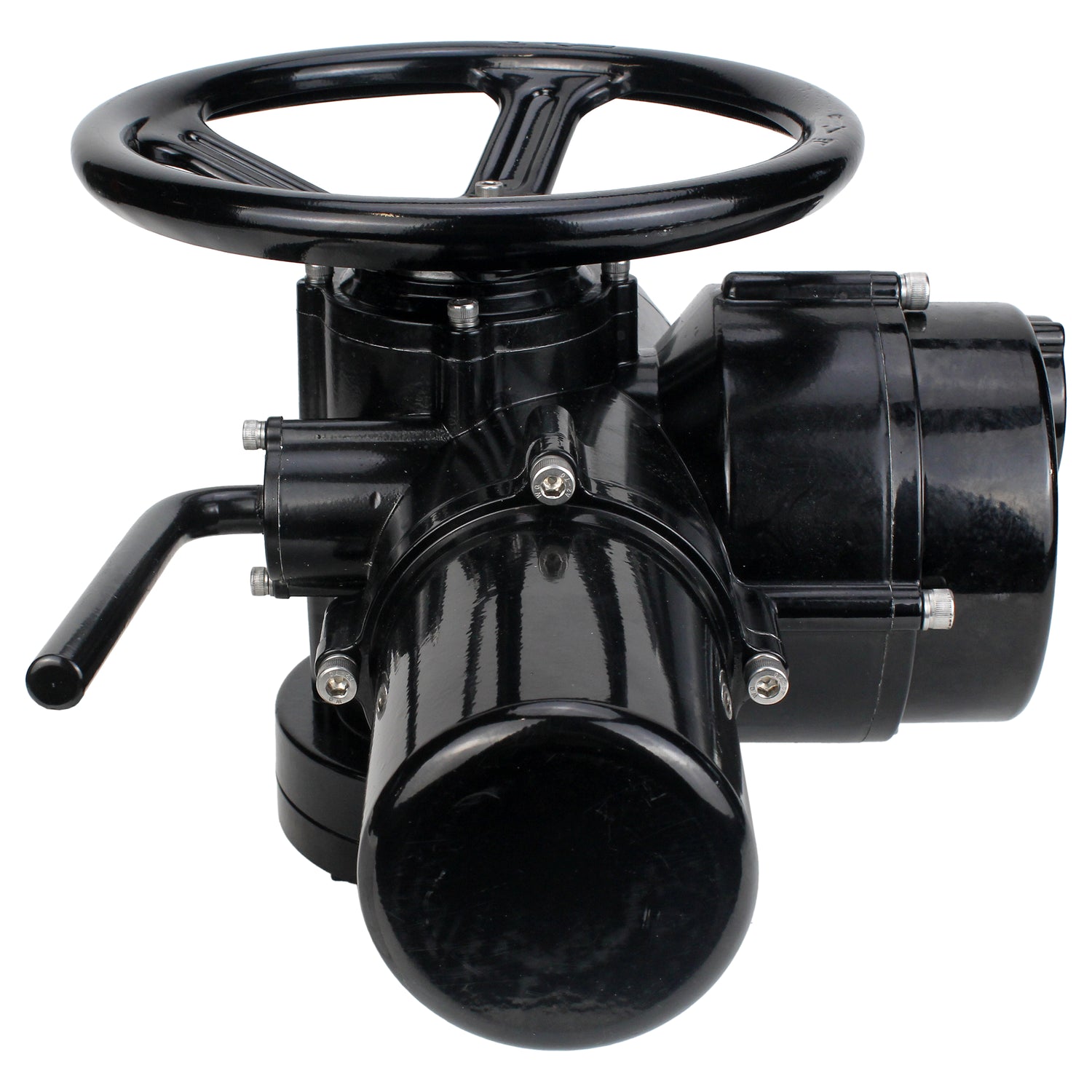

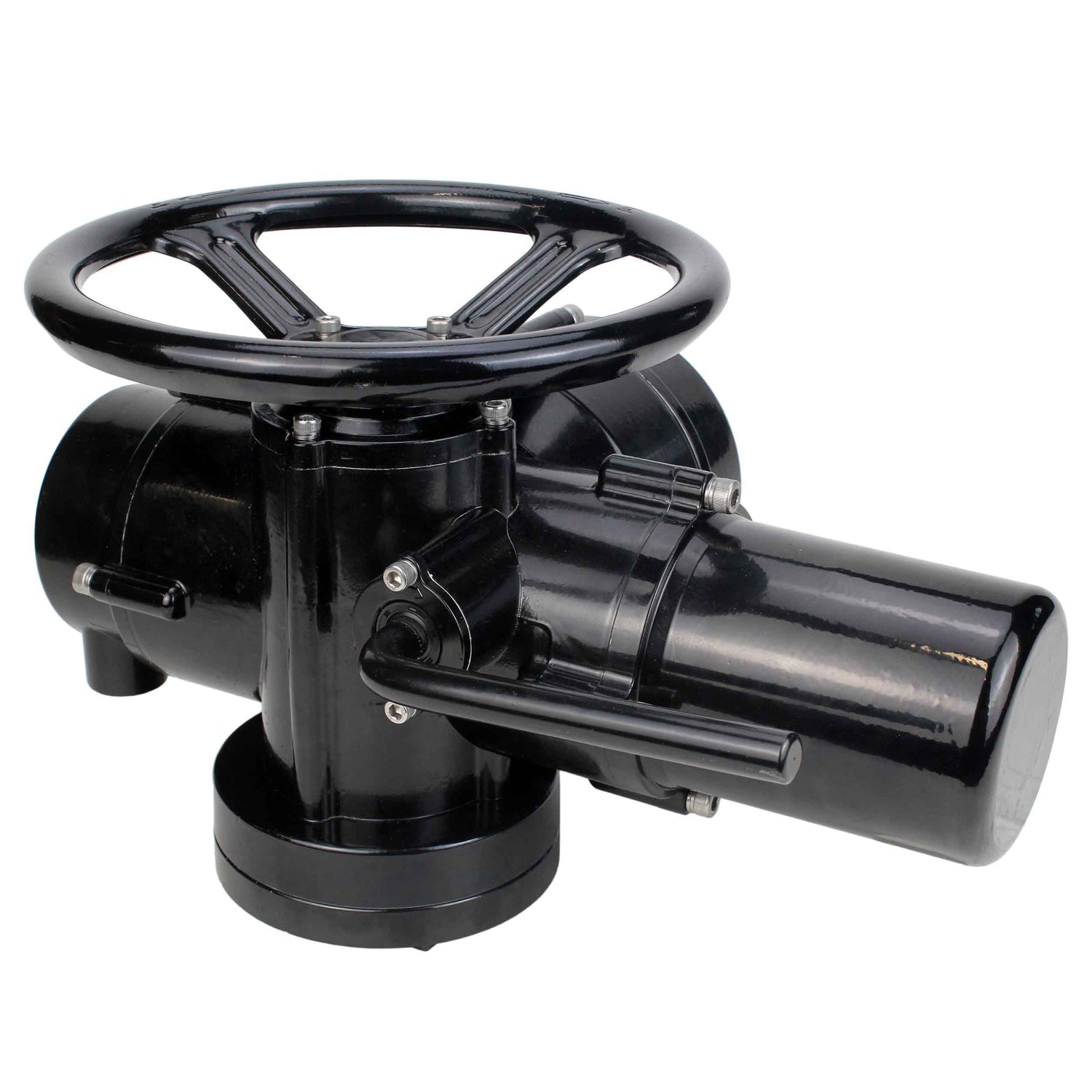

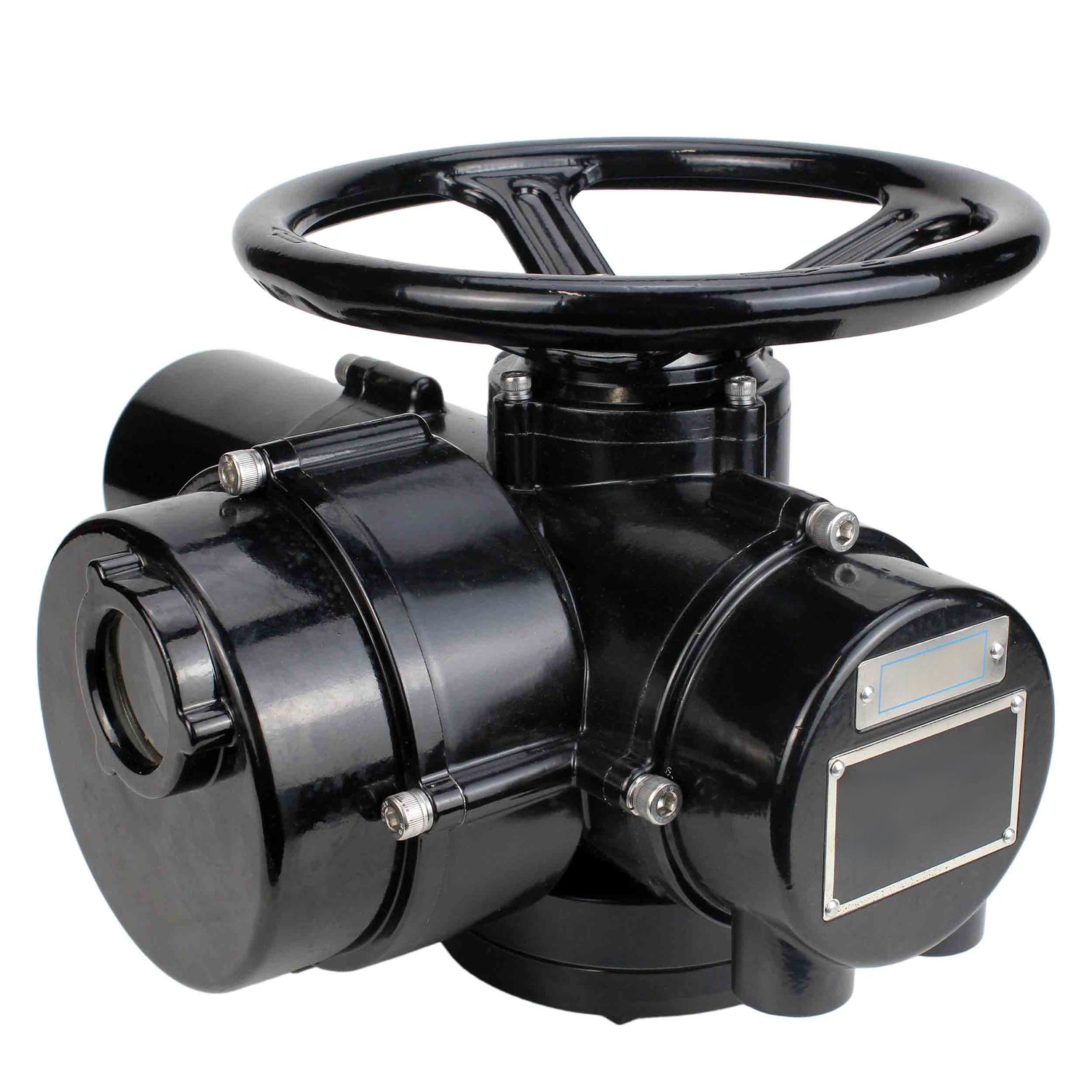

Drehantriebe Elephant MT-N-EM-O2-380-U1 380V Fünf-Nocken-Antriebe
Drehantriebe Elephant MT-N-EM-O2-380-U1 380V Fünf-Nocken-Antriebe - 005EM 50 Nm ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Verfügbarkeit für Abholungen konnte nicht geladen werden
Lieferung und Versand
Lieferung und Versand
Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.
Beschreibung
Beschreibung
Der Drehantrieb ist für die Automatisierung der Steuerung von Industriearmaturen sowie für die Bestimmung der Position des Armaturen-Absperrkörpers bestimmt.
Das Funktionsprinzip des Stellantriebs besteht in der Umwandlung des elektrischen Signals vom Steuergerät in eine Drehbewegung der Abtriebswelle.
Der elektrische Stellantrieb besteht aus sechs Haupteinheiten:
Elektromotor;
einem Getriebe, das die Kraft des Elektromotors auf die Abtriebswelle überträgt;
einem Steuermechanismus für Drehmoment, Hub und Einstellung;
dem Mechanismus zum Umschalten von elektrischer auf manuelle Steuerung (zum Umschalten von elektrischer auf manuelle Steuerung muss der Umschalthebel gezogen werden);
Handrad zum Öffnen und Schließen der Armatur beim Umschalten auf Handbetrieb;
elektrischer Teil.
Abmessungen und Maße der Drehantriebe Elephant MT-N-EM-O2-380-U1 380V Fünfkurvenantriebe
| Model | W | H | L | DxD | D1 | D2 | d1 | d2 | f | h | h1 | h2 |
| 005EM | 334 | 258 | 411 | 100х100 | 104 | 70 | 32 | 44 | 8 | 5 | 3 | 18 |
| 010EM | 334 | 258 | 411 | 100х100 | 104 | 70 | 32 | 44 | 8 | 5 | 3 | 18 |
| 015EM | 334 | 258 | 411 | 100х100 | 104 | 70 | 32 | 44 | 8 | 5 | 3 | 18 |
| 020EM | 365 | 290 | 470 | 122х122 | 135 | 108 | 45 | 57 | 15 | 8 | 7 | 22 |
| 030EM | 365 | 290 | 470 | 122х122 | 135 | 108 | 45 | 57 | 15 | 8 | 7 | 22 |
| 005EM | 334 | 258 | 411 | 100х100 | 104 | 70 | 32 | 44 | 8 | 5 | 3 | 18 |
| 010EM | 334 | 258 | 411 | 100х100 | 104 | 70 | 32 | 44 | 8 | 5 | 3 | 18 |
| 015EM | 334 | 258 | 411 | 100х100 | 104 | 70 | 32 | 44 | 8 | 5 | 3 | 18 |
| 020EM | 365 | 290 | 470 | 122х122 | 135 | 108 | 45 | 57 | 15 | 8 | 7 | 22 |
| 030EM | 365 | 290 | 470 | 122х122 | 135 | 108 | 45 | 57 | 15 | 8 | 7 | 22 |
| 045EM | 433 | 337 | 564 | 200х200 | 220 | 155 | 70 | 84 | 22 | 11 | 11 | 28 |
| 060EM | 433 | 337 | 564 | 200х200 | 220 | 155 | 70 | 84 | 22 | 11 | 11 | 28 |
Skizze der Abmessungen und Größen der Drehantriebe Elephant MT-N-EM-O2-380-U1 380V Fünfkurvenantriebe
Geräteschema der Drehantriebe Elephant MT-N-EM-O2-380-U1 380V Fünf-Nocken-Antriebe
| № | Name |
| 1 | Electric motor |
| 2 | Gearmotor |
| 3 | Worm gearbox |
| 4 | Worm |
| 5 | Handle |
| 6 | Torque mechanism |
| 7 | Set of disc springs |
| 8 | Opening indicator |
| 9 | Handling mechanism |
| 10 | Output shaft |
| 11 | Worm gearbox |
| 12 | Bevel gear |
Geräteskizze Drehantriebe Elephant MT-N-EM-O2-380-U1 380V Fünf-Nocken-Antriebe
