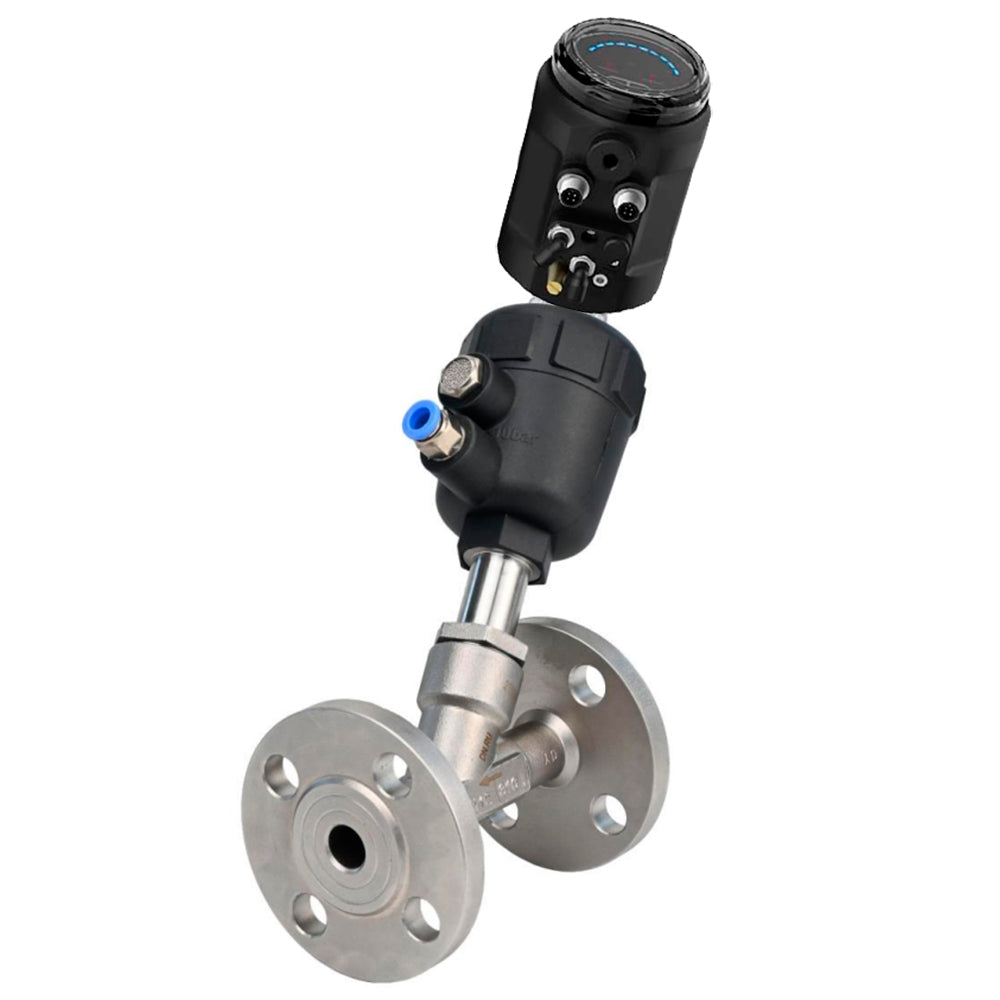

The pneumatic shut-off valve is designed for quickly shutting off the flow of working medium in a pipeline, which is especially important in emergency situations or for quickly isolating equipment.
The electropneumatic intelligent positioner is designed to adjust the valve travel using automatic control algorithm and PWM control technology.
Technical characteristics of pneumatic shut-off valves ELEPHANT VSP324PV-F-1PNC DN15-100 16 bar body - stainless steel SS316, flanged, Y-shaped
| Parameter | Value |
|---|---|
| Marking | VSP324PV-F-1PNC with EIP-1500 (stroke 25-50 mm) |
| Nominal diameter | 15 – 100 mm |
| Nominal pressure | 16 bar |
| Control type | Pneumatic actuator |
| Connection type | Flanged |
| Working medium | Water, steam, and liquids compatible with valve construction materials |
| Flow direction | Indicated by the arrow on the valve body |
| Max. kinematic viscosity of the medium | 600 mm²/s |
| Control characteristic | Linear |
| Design | Normally closed |
| Leakage class | Class VI according |
| Application areas | Heating and water supply systems, industrial pipelines |
| Working medium temperature | -40 to +200 °C |
| Ambient temperature | -10 to +60 °C |
| Average service life | 10,000,000 open/close cycles |
Technical characteristics of the electropneumatic intelligent positioner ELEPHANT EIP-1500 stroke range 25-50mm
| Parameter | Value |
|---|---|
| Housing material | Polycarbonate (PC); Silicone (SI); Plastic PA6-GF30 |
| Enclosure protection rating | IP66 |
| Visual indication | Display with LED indicators |
| Linear stroke range | 25-50 mm |
| Electrical connection parameters | 24VDC ±10%; ≥1A |
| Power-off state | Return to initial position |
| Air supply pressure | 3–7 bar |
| Control medium | Neutral gas, air according to DIN ISO 8573-1 quality class 3 |
| Pneumatic connection | G1/4 (inner diameter Ø6 mm) |
| Electrical connection | M12, 4-pin, D-coded (cable Ø 4–6 mm) |
| Ambient temperature | 0 to +80 °C |
| Vibration resistance | 100 Hz |
| Weight | 0.14 kg |
| Average service life | 10 years |
Overall and installation dimensions of pneumatic shut-off valves ELEPHANT VSP324PV-F-1PNC DN15-100 16 bar body - stainless steel SS316, flanged, Y-shaped
| DN | L, mm | D,mm | D1, mm | D2, mm | A, mm | H, mm | b, mm | B, mm | N–Ød, pc-mm | K | Weight, kg |
| 15 | 120 | 95 | 65 | 40 | 182 | 154 | 14 | 64 | 4-14 | G 1/4″ | 2.8 |
| 20 | 130 | 105 | 75 | 50 | 185 | 155 | 14 | 64 | 4-14 | G 1/4″ | 3.0 |
| 25 | 140 | 115 | 85 | 60 | 212 | 186 | 14 | 80 | 4-14 | G 1/4″ | 4.1 |
| 32 | 150 | 135 | 100 | 70 | 242 | 210 | 16 | 100 | 4-18 | G 1/4″ | 5.2 |
| 40 | 180 | 145 | 110 | 80 | 260 | 212 | 16 | 100 | 4-18 | G 1/4″ | 5.8 |
| 50 | 195 | 160 | 125 | 92 | 314 | 286 | 16 | 126 | 4-18 | G 1/4″ | 8.1 |
| 65 | 230 | 185 | 145 | 115 | 355 | 303 | 18 | 126 | 4-18 | G 1/4″ | 10.8 |
| 80 | 250 | 195 | 160 | 130 | 390 | 335 | 18 | 156 | 8-18 | G 1/4″ | 18.3 |
| 100 | 280 | 215 | 180 | 150 | 410 | 355 | 18 | 156 | 8-18 | G 1/4″ | 28.2 |
Sketch of dimensions of pneumatic shut-off valves ELEPHANT VSP324PV-F-1PNC DN15-100 16 bar body - stainless steel SS316, flanged, Y-shaped.
Overall and installation dimensions of the electropneumatic positioner ELEPHANT EIP-1500 stroke range 25-50mm for linear actuators
|
Sketch of electropneumatic positioner ELEPHANT EIP-1500 stroke range 25-50mm with linear motion
Materials of parts of pneumatic shut-off valves ELEPHANT VSP324PV-F-1PNC DN15-100 16 bar body - stainless steel SS316, flanged, Y-shaped
| No. | Part Name | Material |
|---|---|---|
| 1 | Body | Stainless Steel CF8M |
| 2 | Plunger | Stainless Steel CF8M |
| 3 | Plunger Seal | PTFE |
| 4,5 | Stem Seal | PTFE |
| 6 | Valve Cap | Stainless Steel CF8M |
| 7 | Stem | Stainless Steel CF8M |
| 8 | Indicator Cover | Plastic |
| 9 | Actuator Housing | Plastic |
| 10 | Spring | Steel 60Si2MnA |
| 11 | Piston | Aluminum Alloy |
| 12 | Piston O-Ring | VITON |
| 13 | Seal | NBR |
| 14 | Spring | Steel 60Si2MnA |
| 15 | Stem Seal | VITON |
Material sketch of pneumatic shut-off valves ELEPHANT VSP324PV-F-1PNC DN15-100 16 bar body - stainless steel SS316, flanged, Y-shaped
Main components of the electropneumatic intelligent positioner ELEPHANT EIP-1500 stroke range 25-50 mm
| No. | Item Name | Quantity |
|---|---|---|
| 1 | Protective Cover | 1 pc |
| 2 | Housing | 1 pc |
| 3 | Electrical Connectors | 2 pcs |
| 4 | Pneumatic Connectors | 2 pcs |
| 5 | Connection to Actuator | 1 pc |
Sketch of electropneumatic intelligent positioner ELEPHANT EIP-1500 stroke range 25-50mm
