Elephant  |  SKU: D090-02082

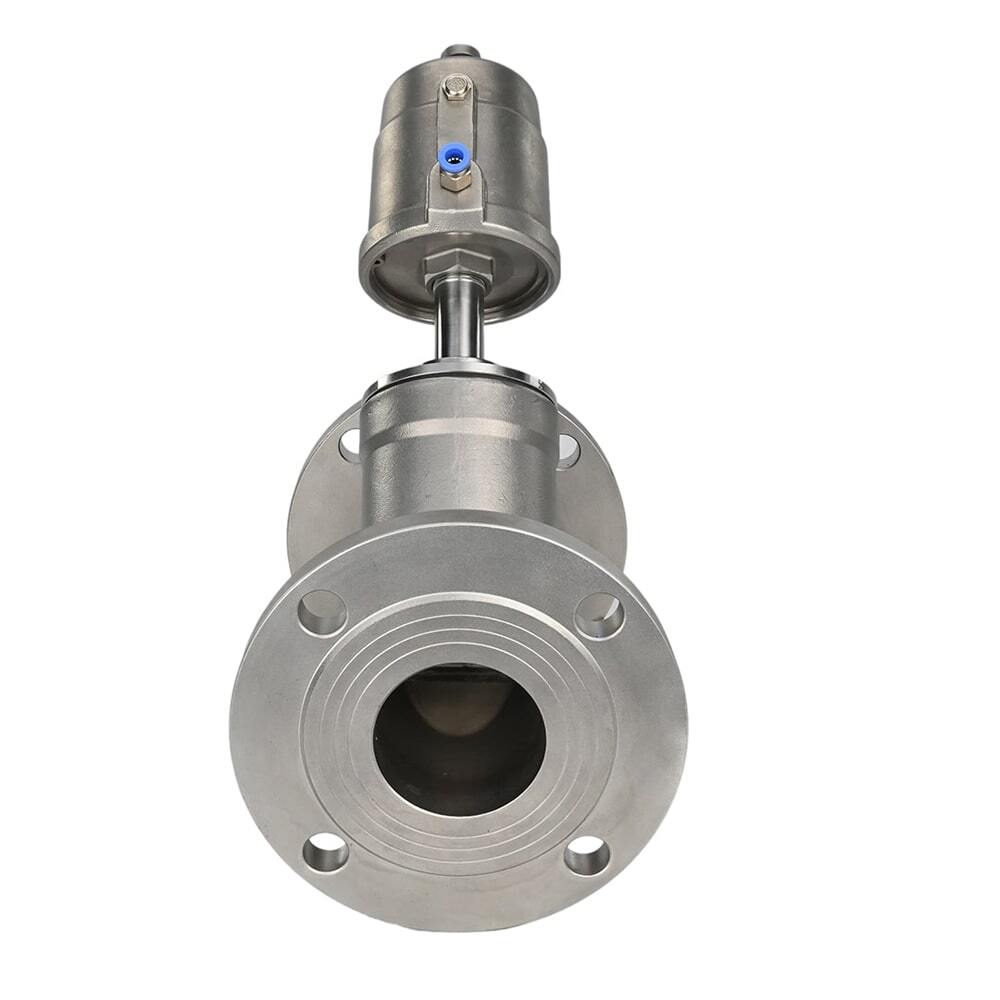

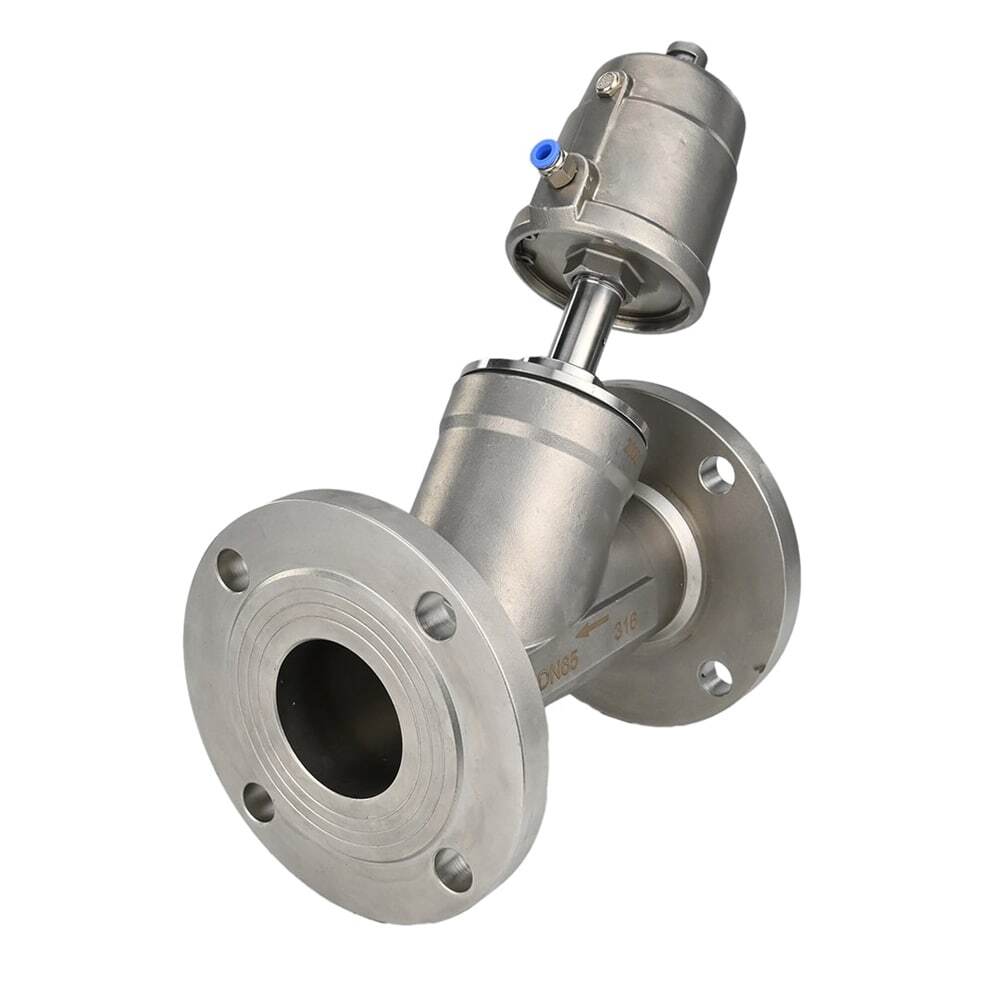

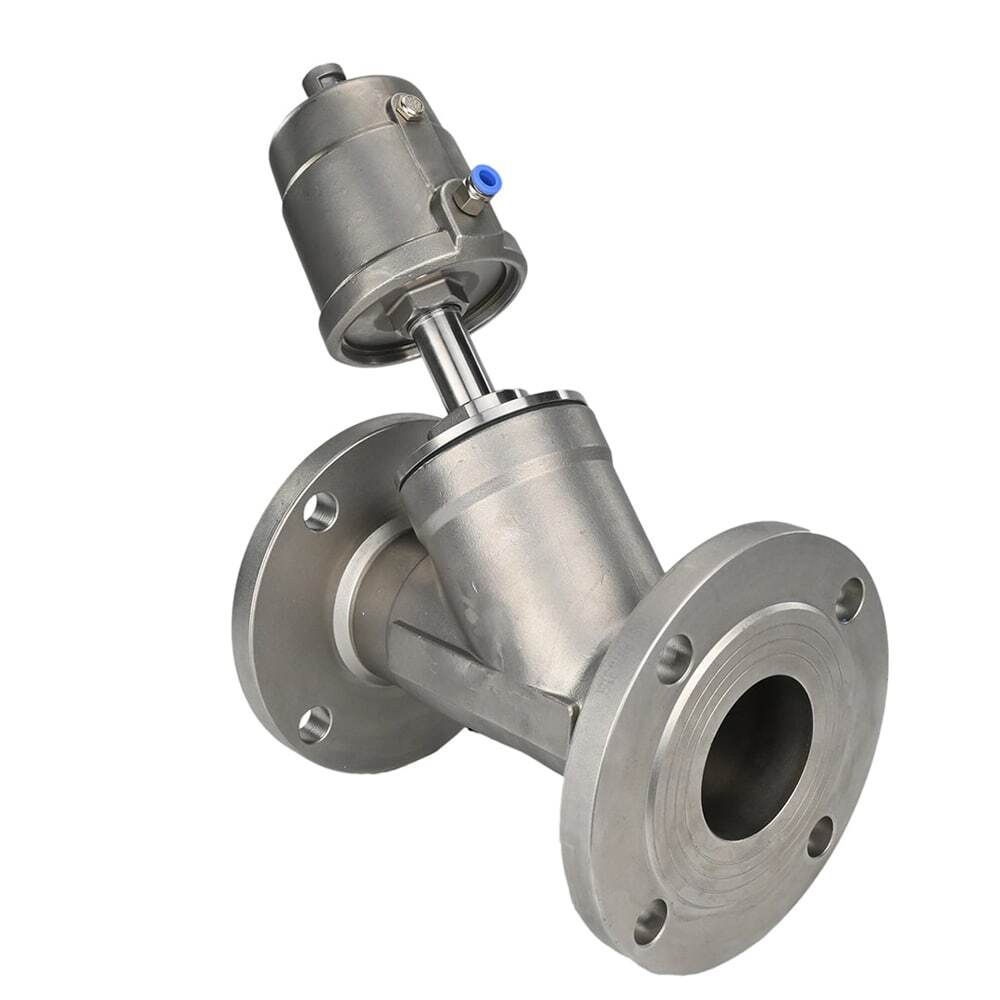

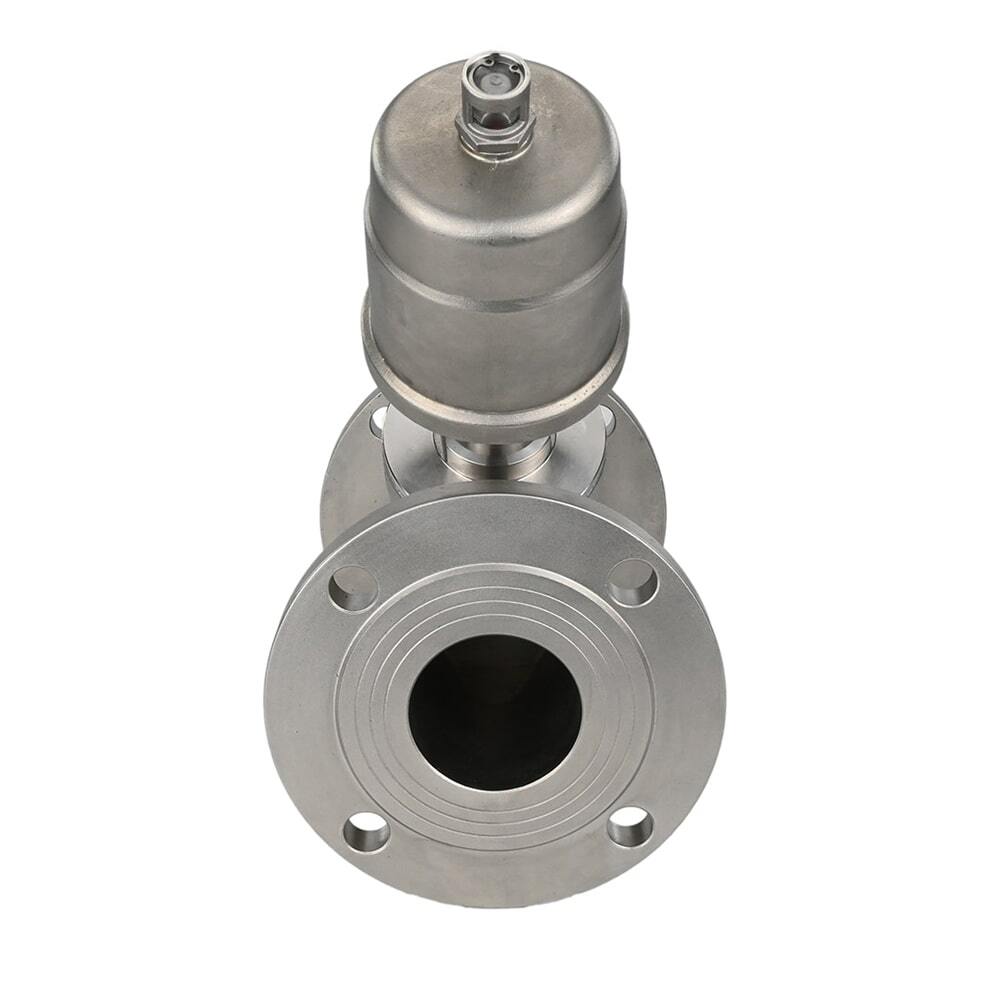

Pneumatic valve Elephant VS3232PV-F-1PNC 16 bar, body material - stainless steel AISI 316, flanged, Y-shaped

€292,64
inkl. MwSt. Versand wird beim Checkout berechnet.

Pneumatic valve Elephant VS3232PV-F-1PNC 16 bar, body material - stainless steel AISI 316, flanged, Y-shaped - DN25 / 16 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

The pneumatic shut-off valve is designed for quickly shutting off the flow of working medium in a pipeline, which is especially important in emergency situations or for quickly isolating equipment.





Overall and installation dimensions of pneumatic shut-off valves Elephant VS3232PV-F-1PNC PSI232, body material - stainless steel AISI 316, flanged, Y-shaped

DN L D D1 D2 A H b B N K Weight, kg
15 120 95 65 40 187 160 14 62 4 G 1/8″ 2.9
20 130 105 75 50 190 162 14 62 4 G 1/8″ 3.2
25 140 115 85 60 218 185 14 76 4 G 1/8″ 4.6
32 150 135 100 70 223 199 16 96 4 G 1/8″ 5.8
40 180 145 110 80 250 201 16 96 4 G 1/8″ 6.5
50 195 160 125 92 290 253 16 117 4 G 1/4″ 8.8
65 230 185 145 115 325 272 18 117 4 G 1/4″ 12.2
80 250 195 160 130 355 305 18 163 8 G 1/4″ 20.0
100 280 215 180 150 385 334 18 184 8 G 1/4″ 30.5

Sketch of pneumatic shut-off valves Elephant VS3232PV-F-1PNC PSI232, body material - stainless steel AISI 316, flanged, Y-shaped





Materials of parts of pneumatic shut-off valves Elephant VS3232PV-F-1PNC PSI232, body material - stainless steel AISI 316, flanged, Y-shaped

№ Name Material
1 Case steel CF8M
2 Plunger steel CF8M
3 Plunger seal PTFE
4 Valve cover steel CF8M
5 Spring steel 60Si2MnA
6 Drive cover steel CF8M
7 Drive housing steel CF8M
8 Indicator cover plastic
9 Spring steel 60Si2MnA
10 piston aluminum alloy AD31
11 Piston seal VITON
12 V-shaped piston seal VITON
13 Sealing NBR
14 Stem steel CF8M
15 Stem seal PTFE
16 Valve cover seal PTFE

Material sketch of pneumatic shut-off valves Elephant VS3232PV-F-1PNC PSI232, body material - stainless steel AISI 316, flanged, Y-shaped

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Stainless steel AISI 316
  • Verbindungstyp
    Flanged
  • Betriebsumgebung
    Water, Air, Oil Products
  • Anwendungen
    Heat Supply System, Water Supply System, Compressed Air Pipelines, Steam Plants, Industrial Pipelines
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    PTFE
