Elephant  |  SKU: D300-04995

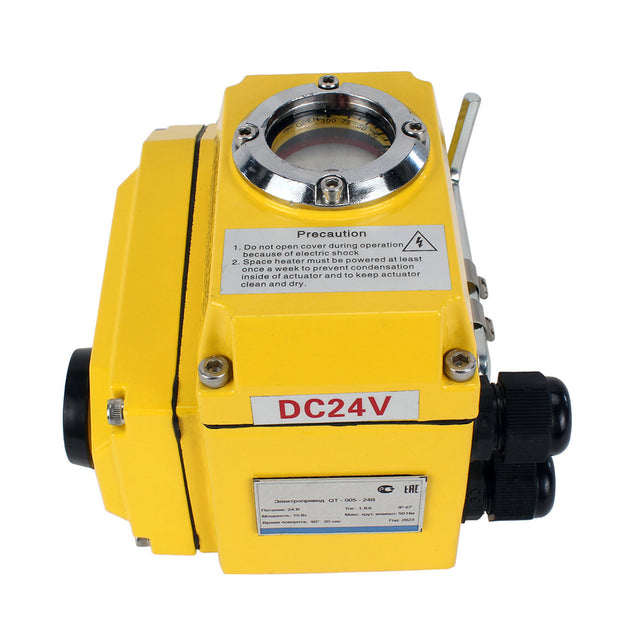

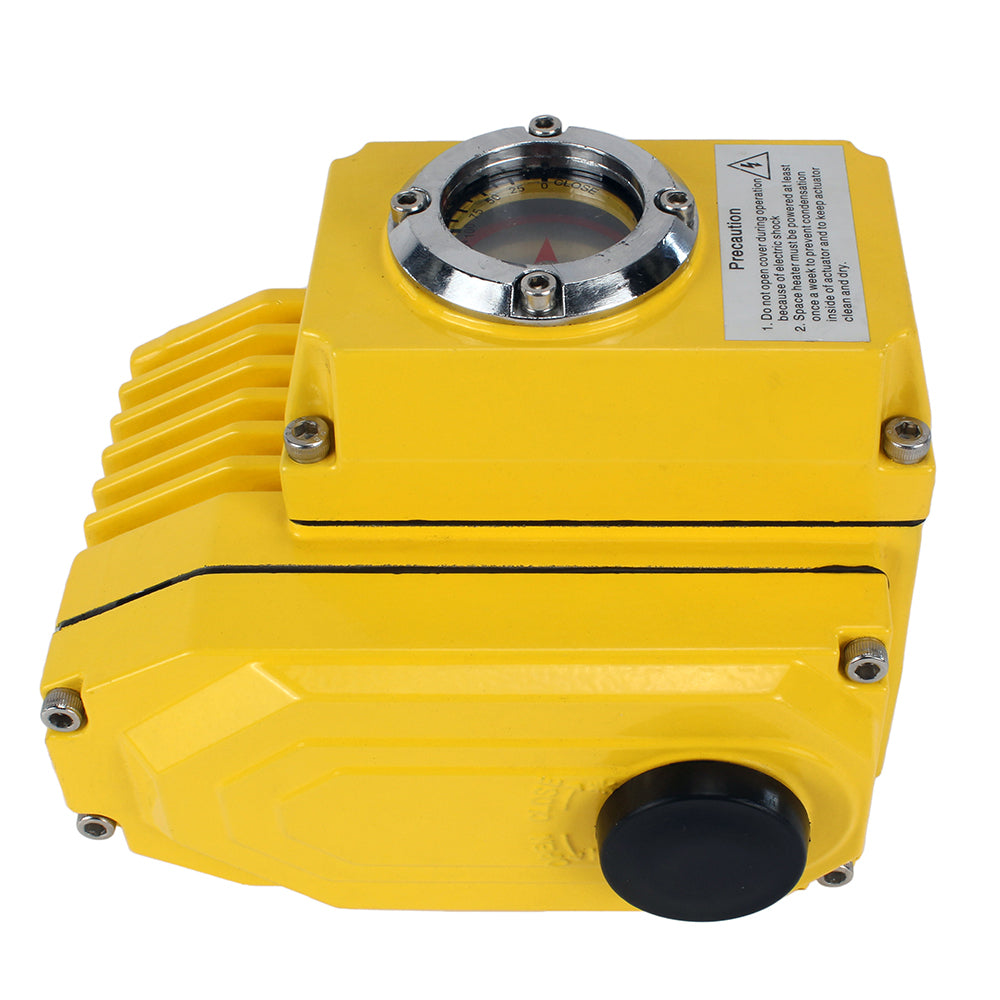

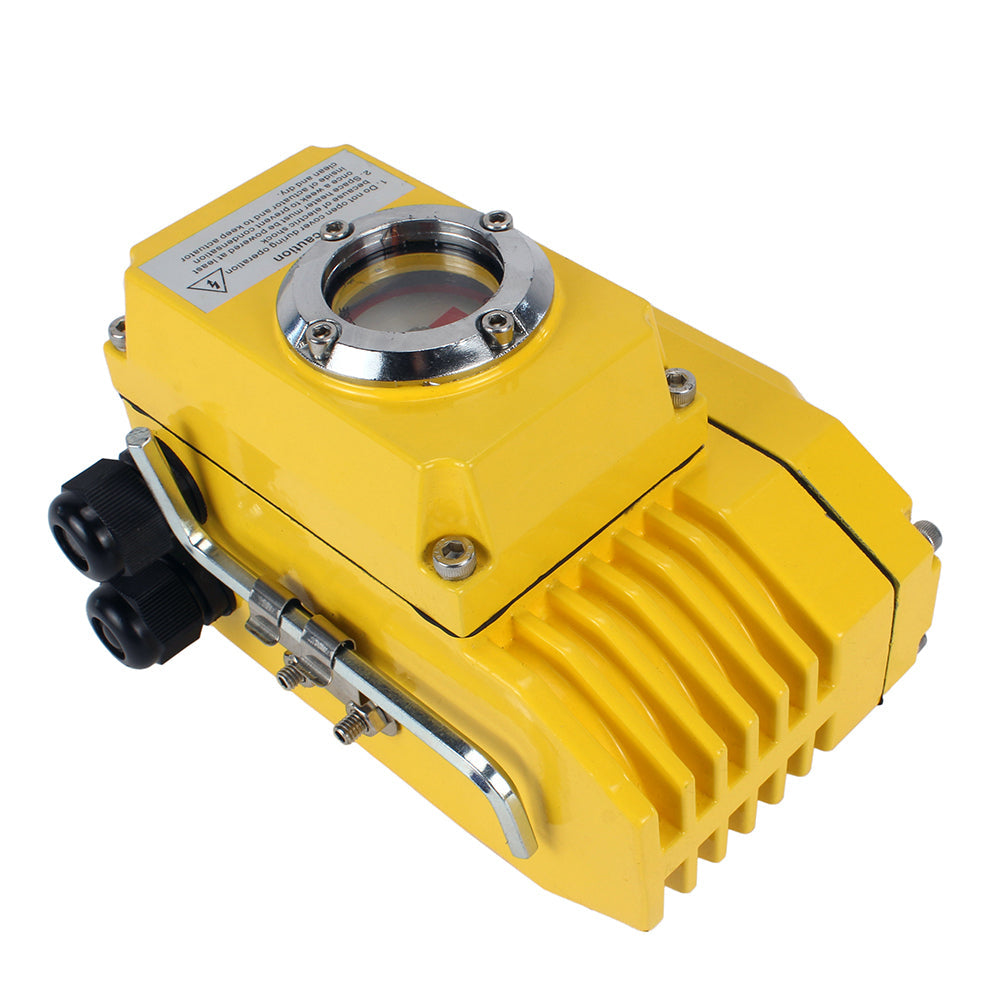

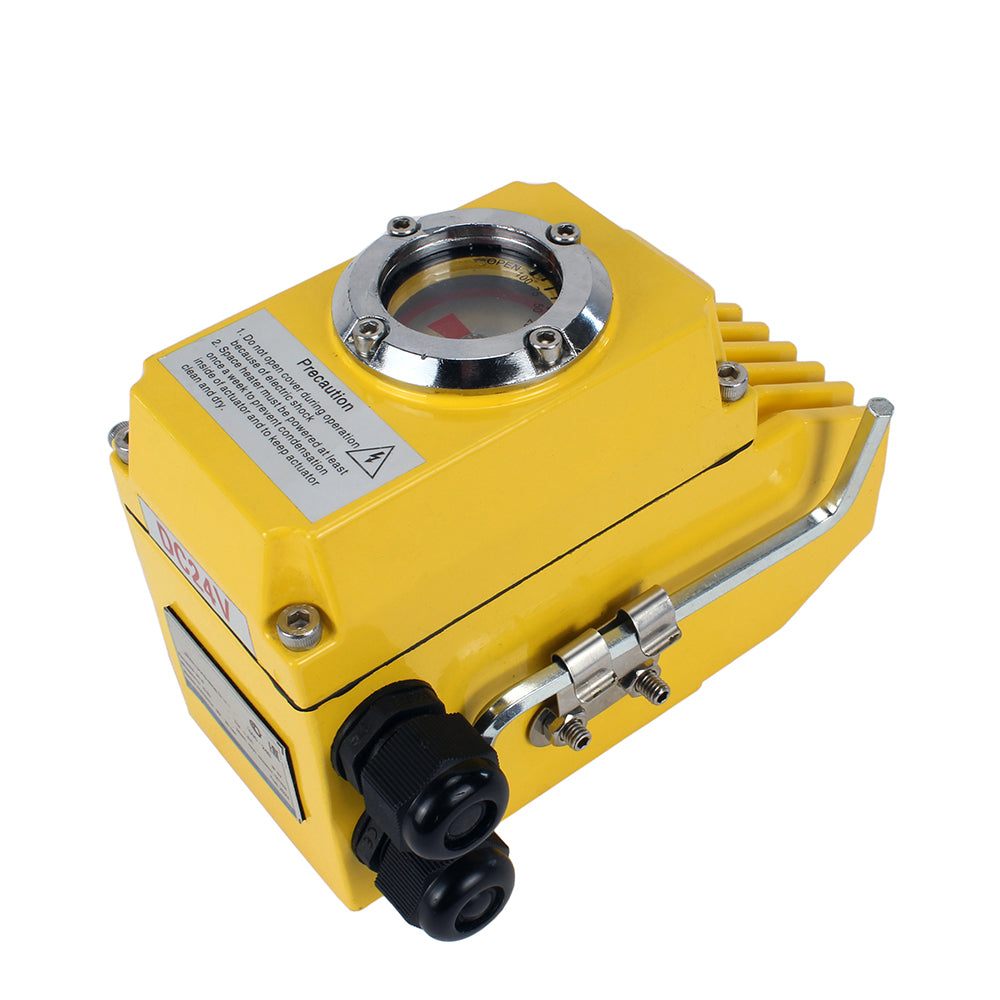

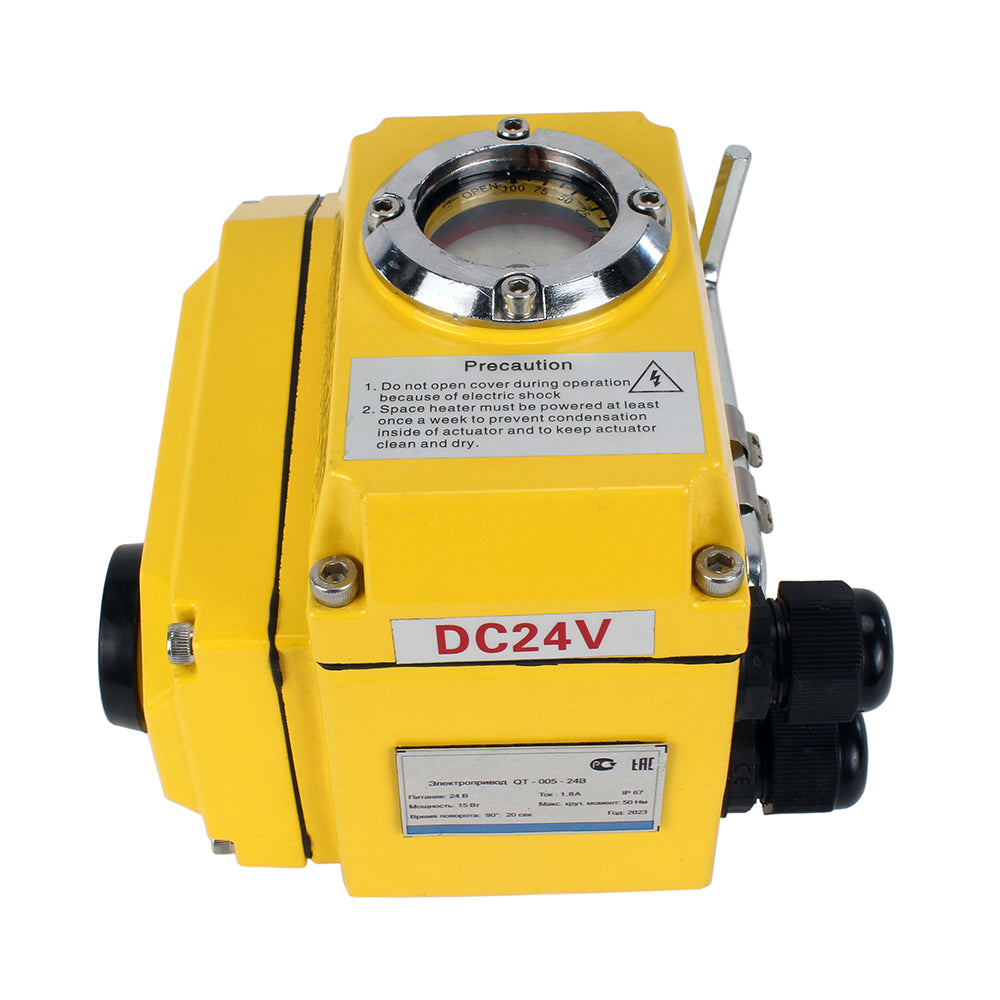

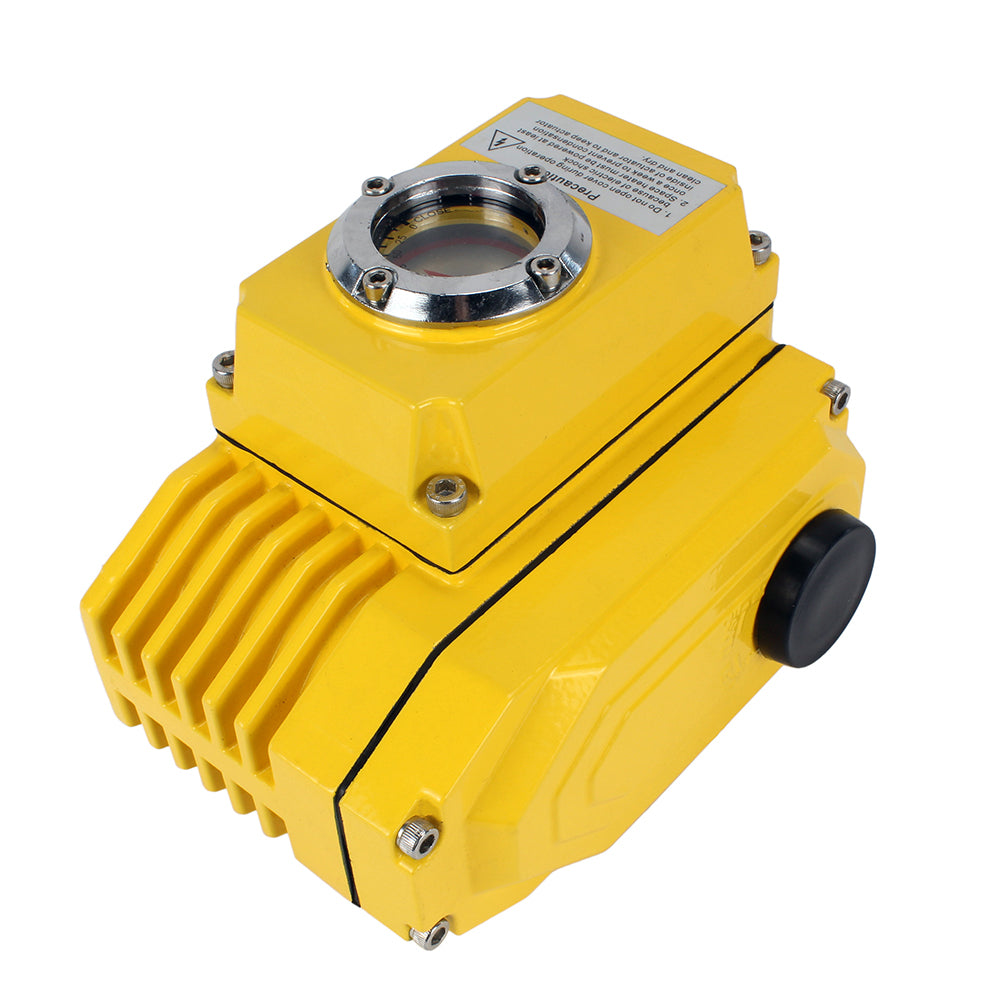

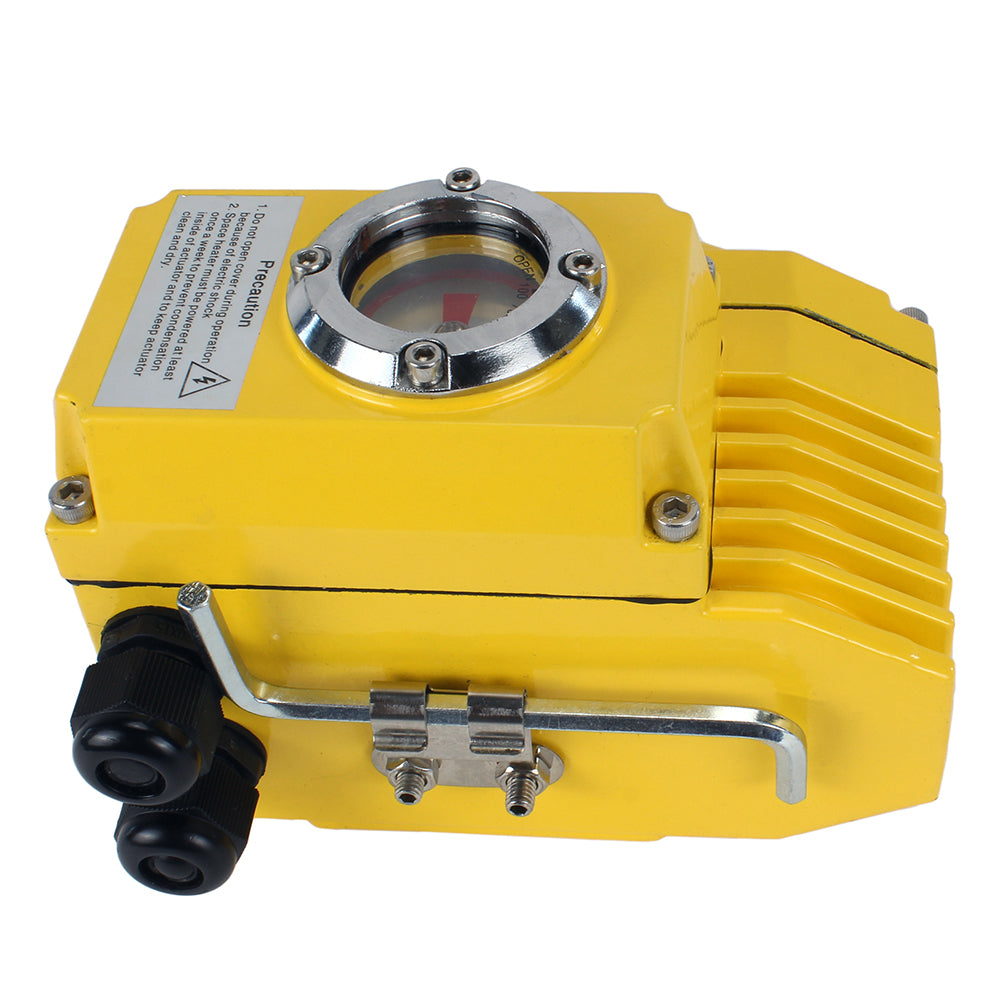

Vierteldreh-Elektroantrieb Elephant 003 24 V

€619,28
inkl. MwSt. Versand wird beim Checkout berechnet.

Vierteldreh-Elektroantrieb Elephant 003 24 V - 400 Nm ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Elektrische Vierteldrehungsantriebe Elephant sind für die Fern- und Lokalsteuerung von Absperrventilen konzipiert. Sie werden weit verbreitet in der Gas-, Öl-, Metallurgie- und Lebensmittelindustrie sowie im Wohnungs- und Kommunalwesen usw. bei einer Umgebungstemperatur von -20°...+70°C eingesetzt. Das Gehäuse ist mit einem Heizer (7-10W 220V) ausgestattet und verfügt über folgende Schutzarten: IP67, NEME 4 und 6, Korrosionsschutzbeschichtung. Die Einbaumaße entsprechen dem internationalen Standard ISO05211 / DIN3337. Der elektrische Antrieb ist mit einem Asynchronmotor mit Kurzschlussläufer, automatischer Verriegelung der Position des elektrischen Antriebs, einem mechanischen Griff, thermischem Schutz, Vibrationsschutz X Y Z 10g (0,2-34 Hz, 30 Minuten) ausgestattet und ist für den Betrieb im wiederholt kurzzeitigen S2-Betrieb ausgelegt. Der Hub des elektrischen Antriebs beträgt 90° mit einem Einstellbereich von ± 10°. Begrenzung des Hubes des elektrischen Antriebs - Endschalter. Kabelanschluss 2 x M18. Die Stromversorgung erfolgt mit einer Konstantspannung von 24 V.





Haupttechnische Merkmale Elephant 003 24 V

Antriebsmodell Drehmoment Betriebsdauer Leistung Aktuell Gewicht Stammgröße quadratisch
30 blau 30 25 25 0,1 1,2 11
30 30 20 9 0,15 2,1 11
50 50 30 10 0,25 3,6 14
80 80 30 10 0,25 3,6 17
100 100 30 15 0,35 4,6 17
150 150 40 15 0,33 4,6 17
400 400 60 45 0,33 13,8 27





Abmessungen Antrieb Elephant 003 24 V

Modell L H A
30 140 118 109
50 166 122 118
80 200 128 133
100 200 128 133
150 200 128 133
200 269 155 174
300 269 155 174
400 269 155 174

Drive sketch Elephant 003 24 V



Drive design Elephant 003 24V:

Nr. Teilename
1 Abtriebswelle
2 Kabelschloss
3 mechanischer Anschlag
4 Handschlüssel
5 Körper
6 Abdeckung
7 Sichtfenster
8 Staubschutz

 Antriebsdetail-Skizze Elephant 003 24V

Spezifikation
  • Herkunftsland
    China
  • Aktuatorzykluszeit
    30er Jahre
  • Explosionsgeschützt
    NEIN
  • Thermischer Schutz
    NEIN
  • Typ des elektrischen Stellantriebs
    Vierteldrehung
  • Feedback sensor
    Endschalter
  • Steuersignal
    EIN/AUS
  • Wellenform Stange
    28 mm
  • Wellenform quadratisch
    27x27 mm
  • ISO - Flanschtyp
    F10, F12
  • Nennstromverbrauch
    3 A
  • Stromverbrauch
    60 W
  • Versorgungsspannung
    24 V
