Elephant  |  SKU: D300-04900

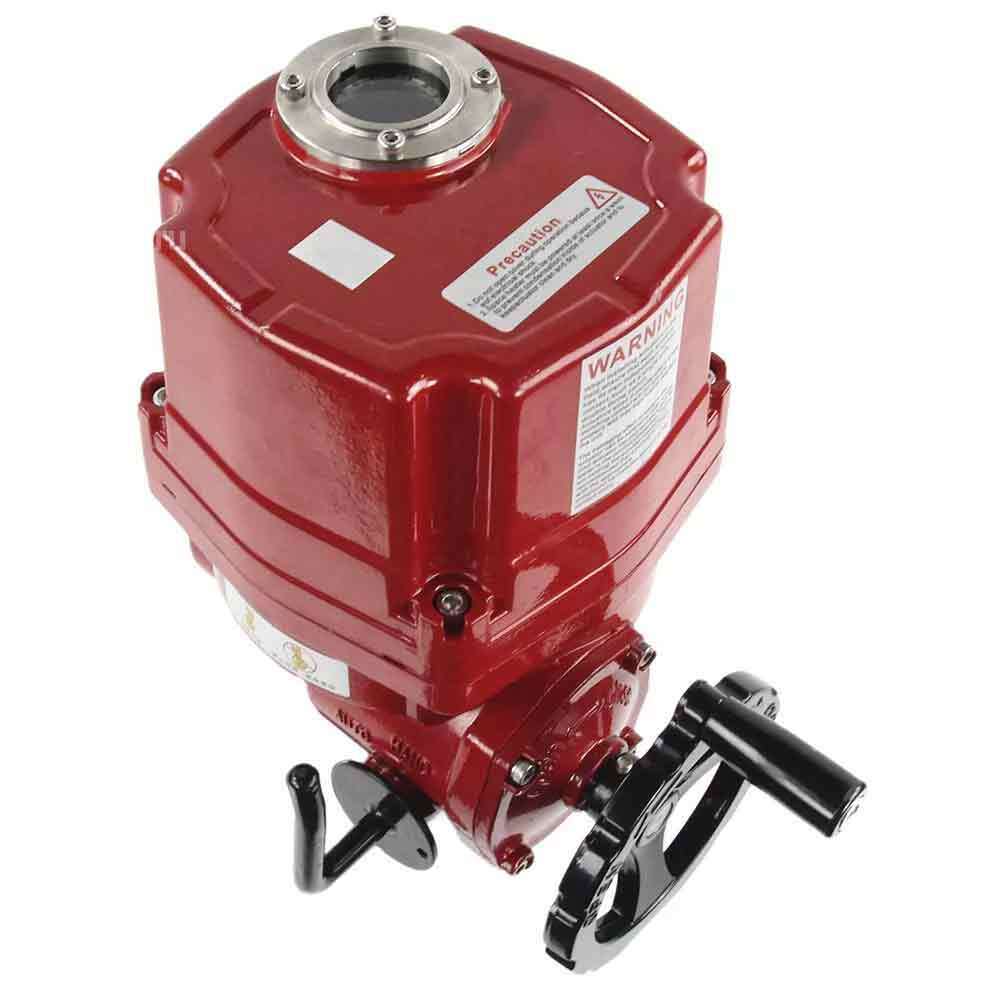

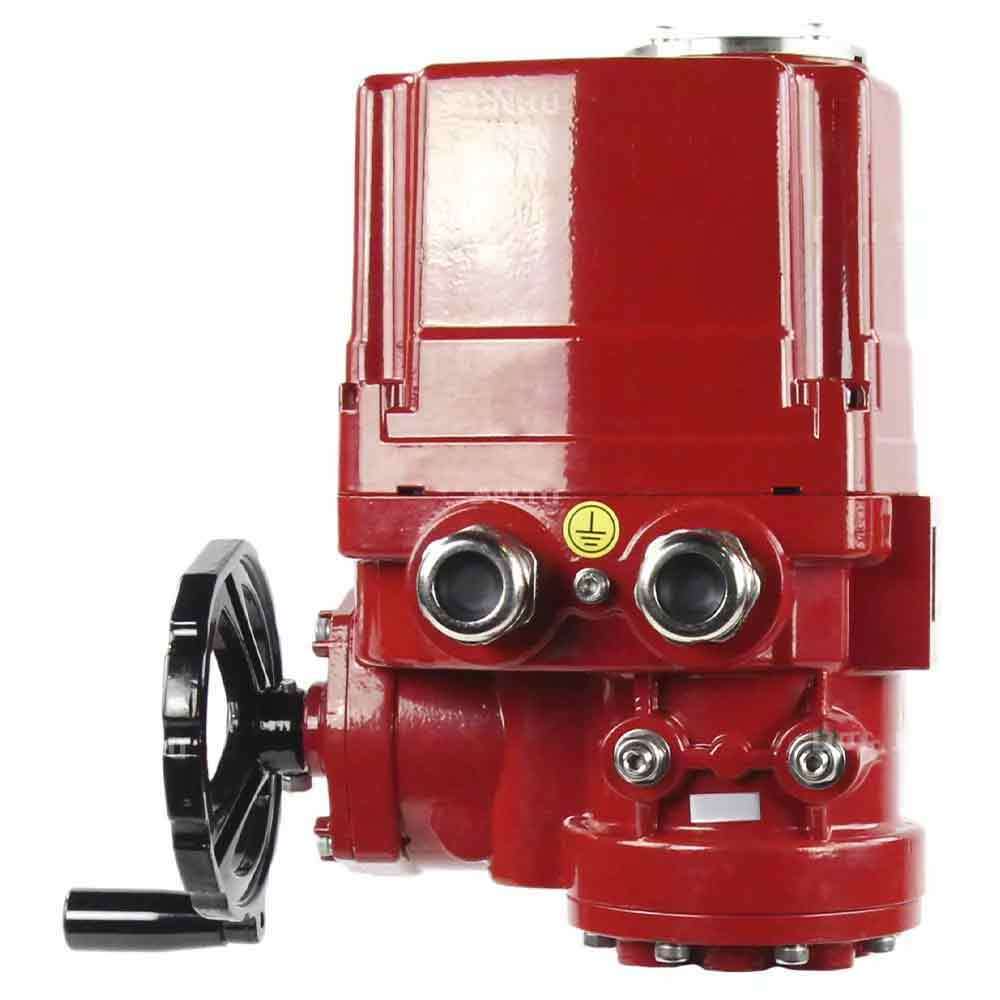

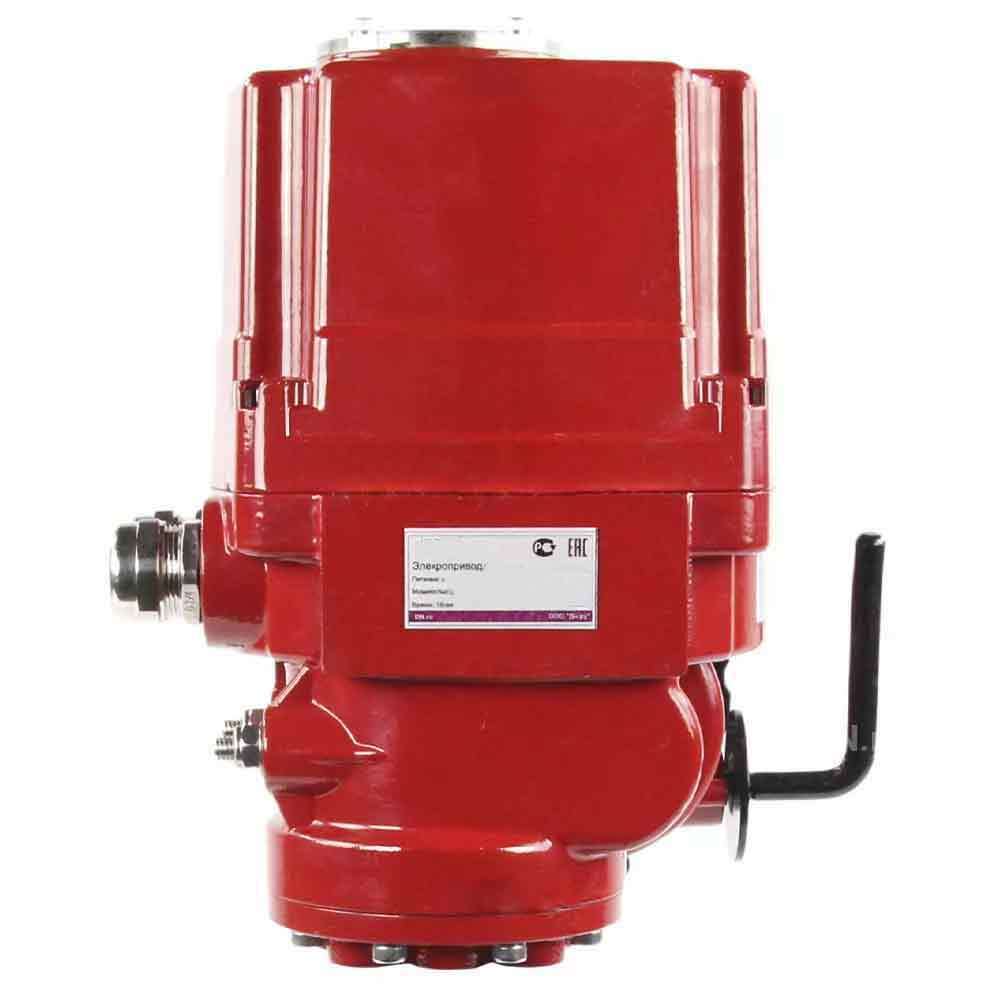

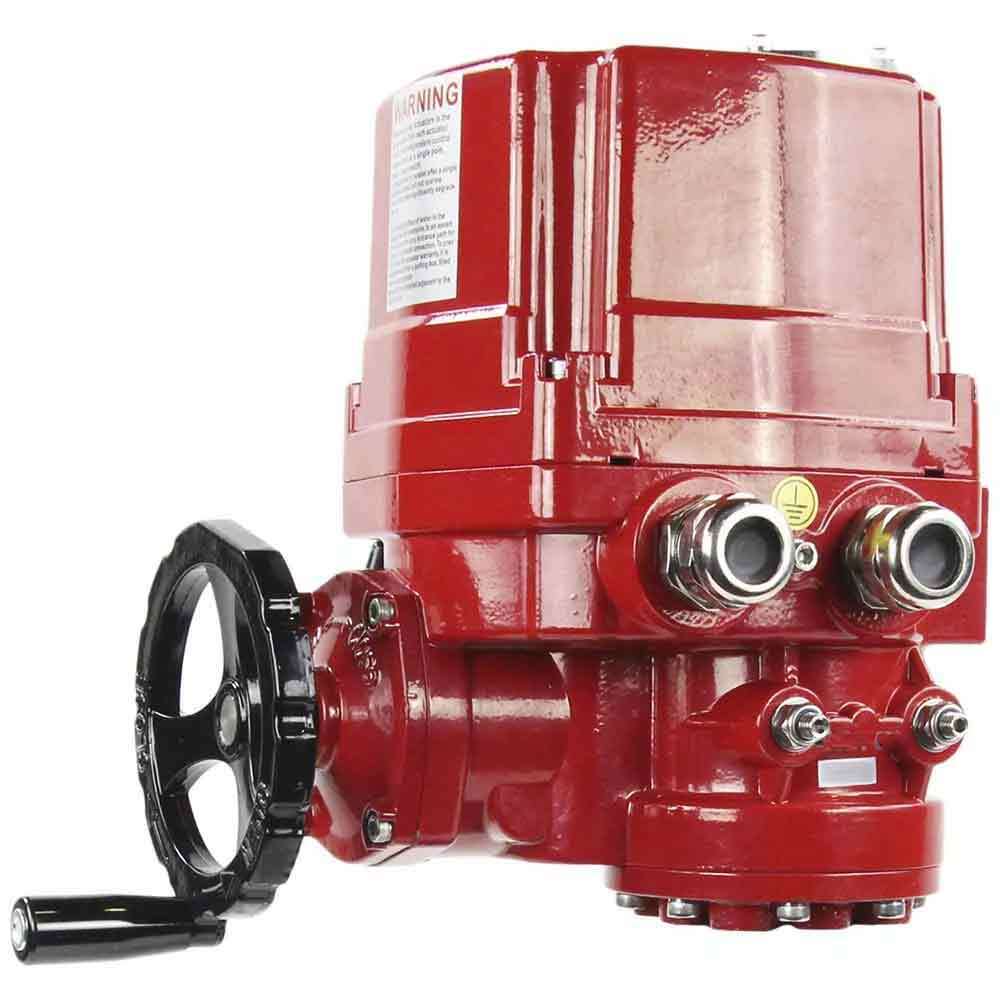

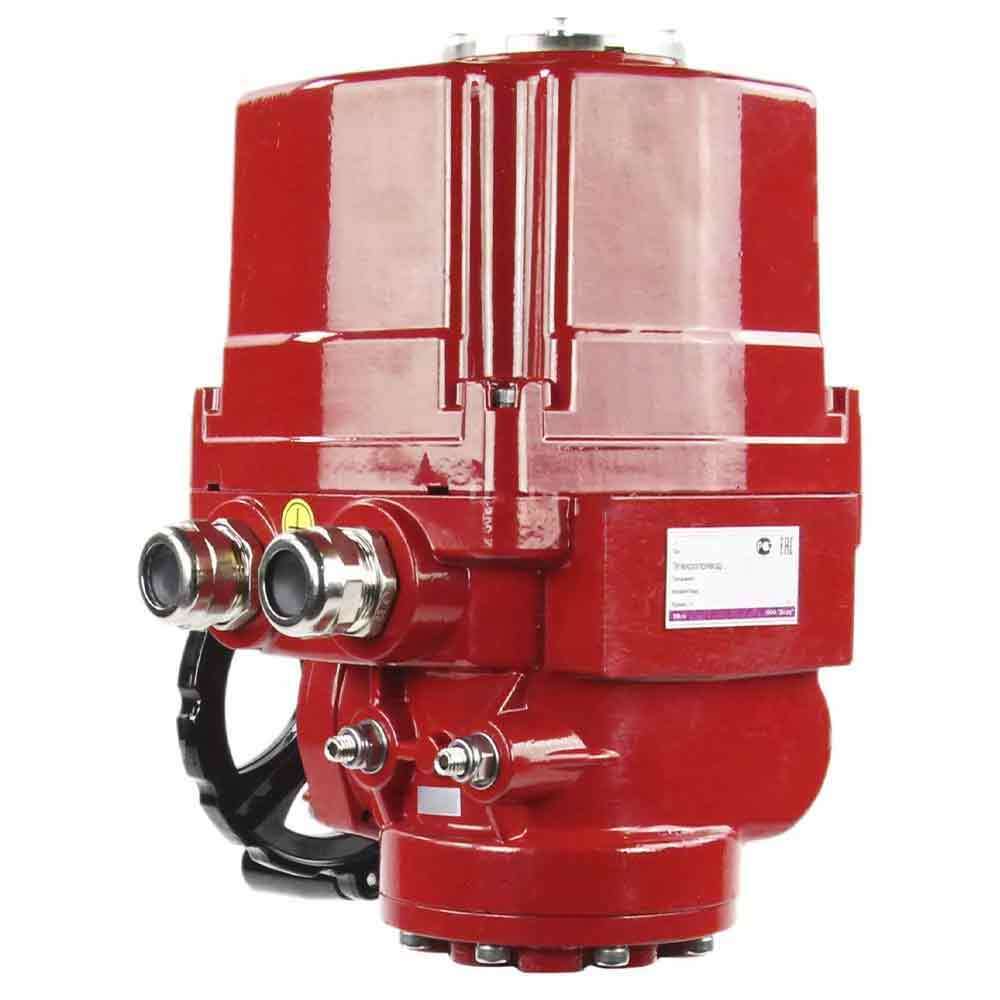

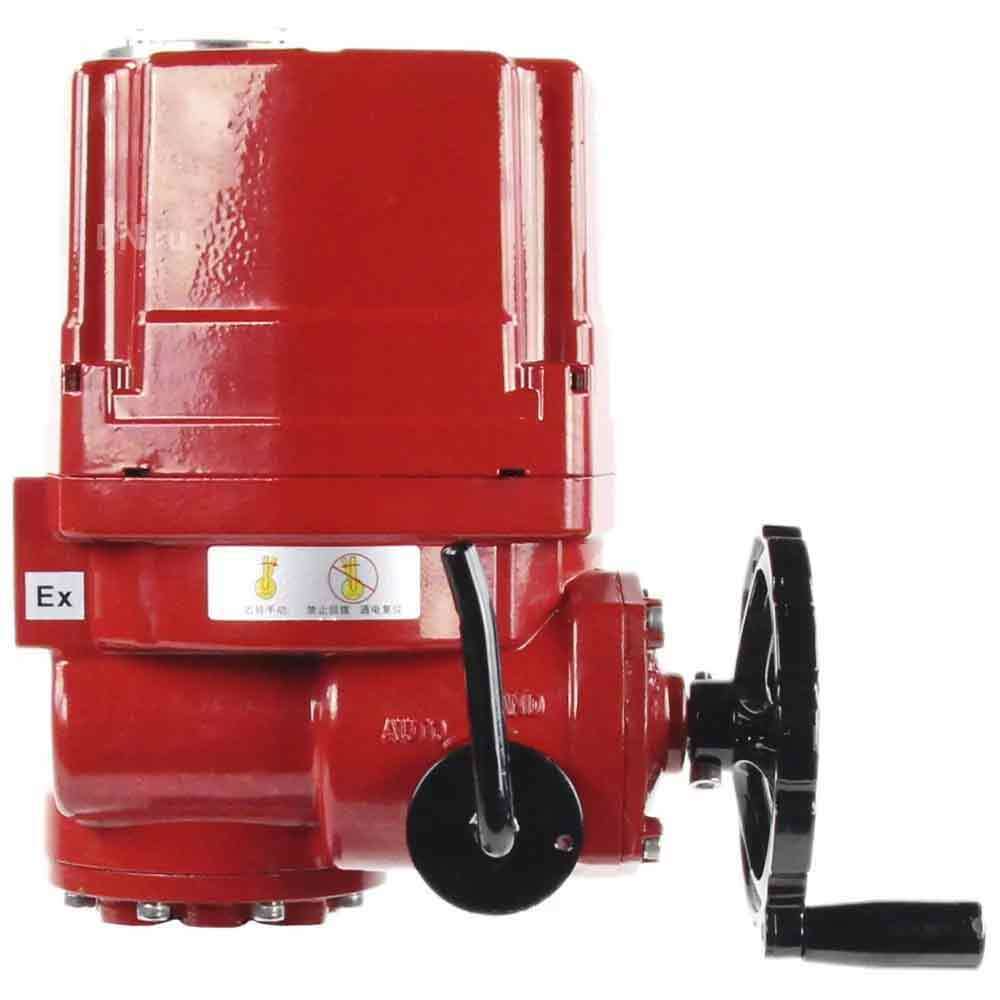

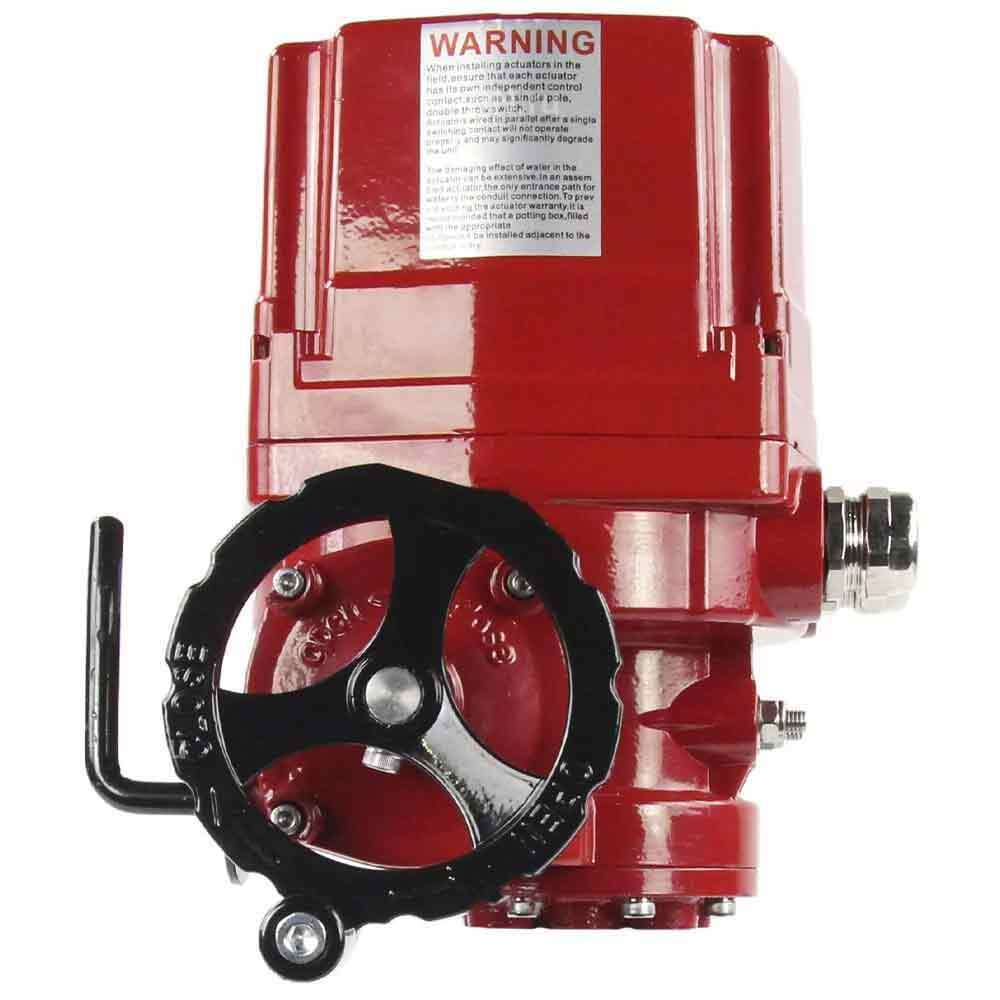

Vierteldreh-Elektroantrieb Elephant EX-010-200 24V

€831,15
inkl. MwSt. Versand wird beim Checkout berechnet.

Vierteldreh-Elektroantrieb Elephant EX-010-200 24V - 100 Nm ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Der Vierteldreh-Elektroantrieb Elephant EX-010-200 24V wird in industriellen Explosionsbereichen zur Steuerung von Absperrschmetterlingsventilen, Kugelhähnen und anderen Vierteldrehventilen bei Umgebungstemperaturen von -20°...+60°C eingesetzt. Das Gehäuse ist mit einer Heizung (7-10W 220 V) ausgestattet und verfügt über folgende Schutzarten: IP67, NEME 4 und 6, Korrosionsschutzbeschichtung. Explosionsschutzstandard ExdIICT4. Der Elektroantrieb ist mit einem Asynchronmotor mit Käfigläufer, automatischer Verriegelung der Antriebsposition und einer manuellen Übersteuerung ausgestattet. Steuerungsart des Elektroantriebs ON / OFF. Der Hub des Elektroantriebs beträgt 90° mit einem Einstellbereich von ±10°. Kabelanschluss 2 x M18. Die Stromversorgung erfolgt mit Wechselspannung 24 V bei einer Frequenz von 50 Hz.





Haupttechnische Merkmale des Aktuators Elephant EX-010-200 24V

Drehmoment, Nm Betriebszeit, Sek. Leistung,
W		 Strom, A Gewicht, kg Umdrehungen des Handrads
100 16 25 1,05 11,0 10
150 16 40 1,67 11,5 11
200 20 40 1,67 14,0 11
300 26 60 2,5 19,5 13,5
400 26 90 3,75 20,0 13,5
500 26 120 5,0 20,5 13,5
600 43 120 5,0 32,0 16,5
1000 43 200 8,34 32,5 16,5
2000 85 200 8,34 55,0 49,5





Abmessungen Antrieb Elephant EX 24V

Modell W K K1 A B D

mm
100 160 70 230 Ø90 Ø70 Ø50
150 160 70 230 Ø90 Ø70 Ø50
200 160 80 250 Ø120 Ø102 Ø70
300 160 72 298 Ø150 Ø102 Ø70
500 160 72 298 Ø150 Ø102 Ø70
800 160 104 296 Ø180 Ø125 Ø102
1000 160 104 296 Ø180 Ø125 Ø102
1600 160 104 296 Ø210 Ø165 Ø125
2000 160 104 296 Ø210 Ø165 Ø125





Elektrisches Schaltbild des Aktuators Elephant EX 100-150 24V





Elektrisches Schaltbild des Aktuators Elephant EX 200-2000 24V



Spezifikation
  • Herkunftsland
    China
  • Aktuatorzykluszeit
    16 Sekunden
  • Explosionsgeschützt
    Ja
  • Thermischer Schutz
    Ja
  • Typ des elektrischen Stellantriebs
    Vierteldrehung
  • Feedback sensor
    Endschalter
  • Steuersignal
    EIN/AUS
  • Wellenform Stange
    20 mm
  • Wellenform quadratisch
    14x14 mm
  • ISO - Flanschtyp
    F05,F07
  • Nennstromverbrauch
    1,05 A
  • Stromverbrauch
    25 W
  • Versorgungsspannung
    24 V

Bewertungen (0)

Dokumentation

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUDrehmomentPreis VerfügbarkeitAnzahl In den Warenkorb
    D300-04900100 Nm €831,15 0 Auf Lager
    D300-05836150 Nm €1.034,37 Ausverkauft
    D300-05837200 Nm €1.205,66 Ausverkauft
    D300-05838300 Nm €1.551,08 Ausverkauft
    D300-05839400 Nm €18,94 Ausverkauft
    D300-05840500 Nm €1.665,28 Ausverkauft
    D300-05841600 Nm €18,94 Ausverkauft
    D300-058421000 Nm €18,94 Ausverkauft
    D300-058432000 Nm €18,94 Ausverkauft
