Elephant  |  SKU: D300-04959

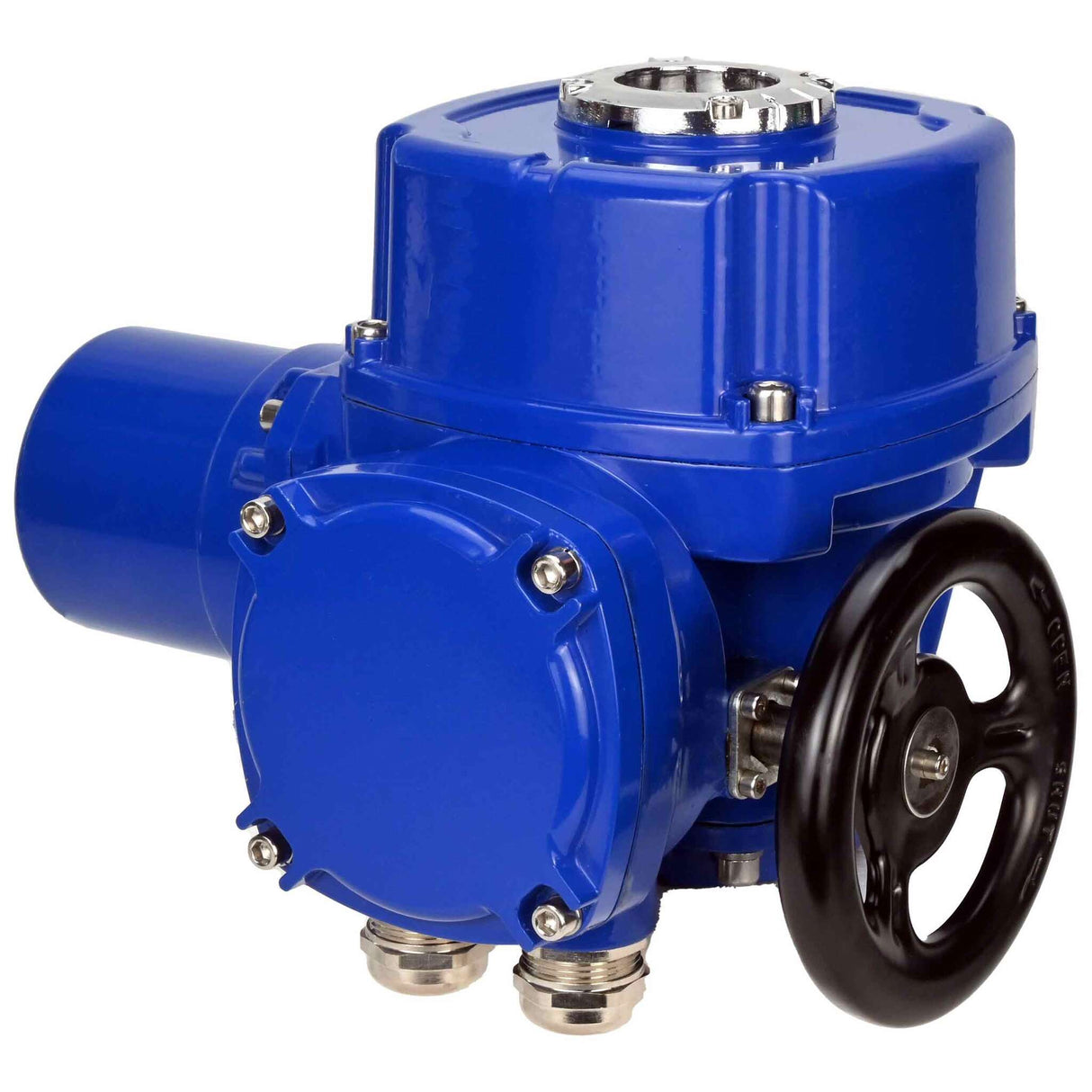

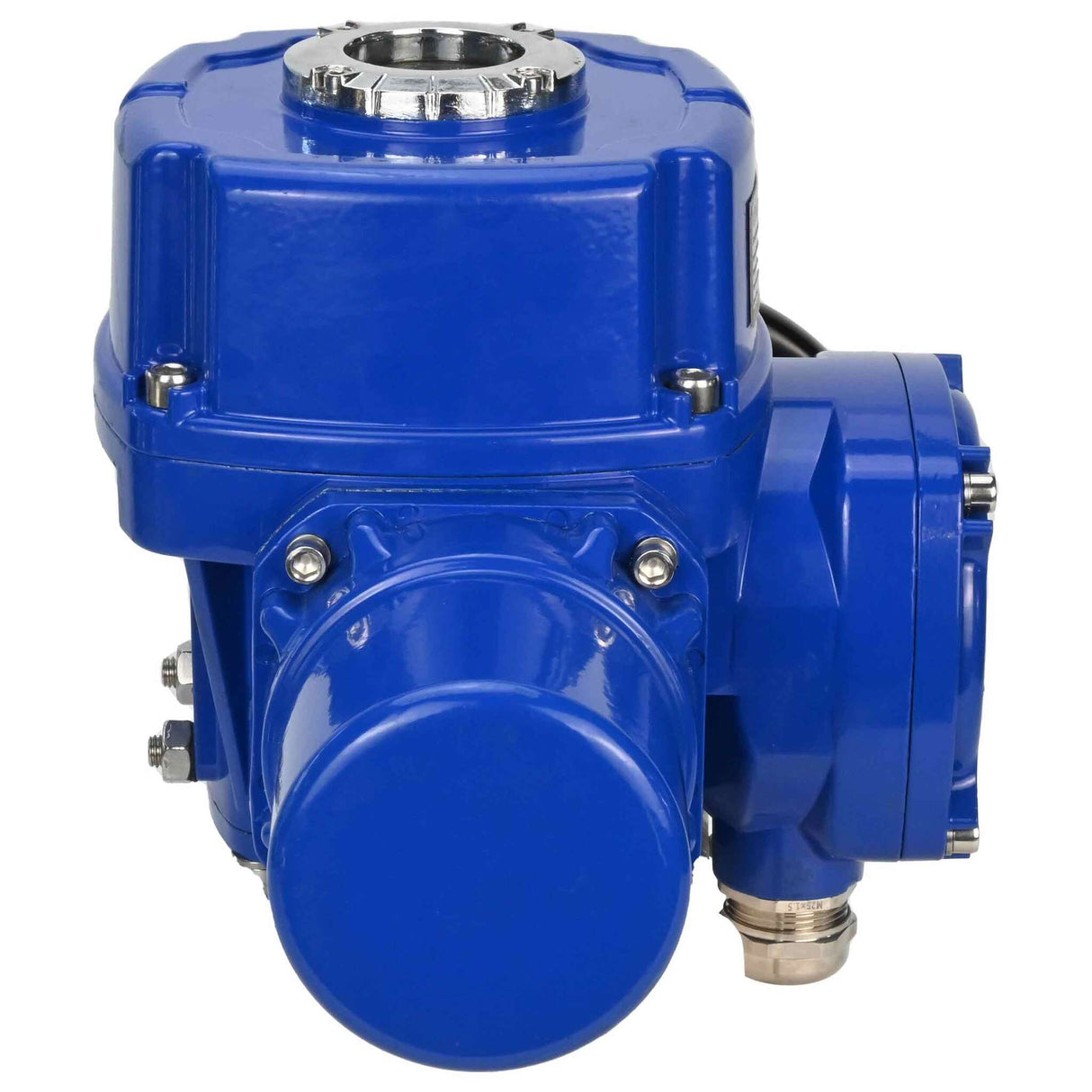

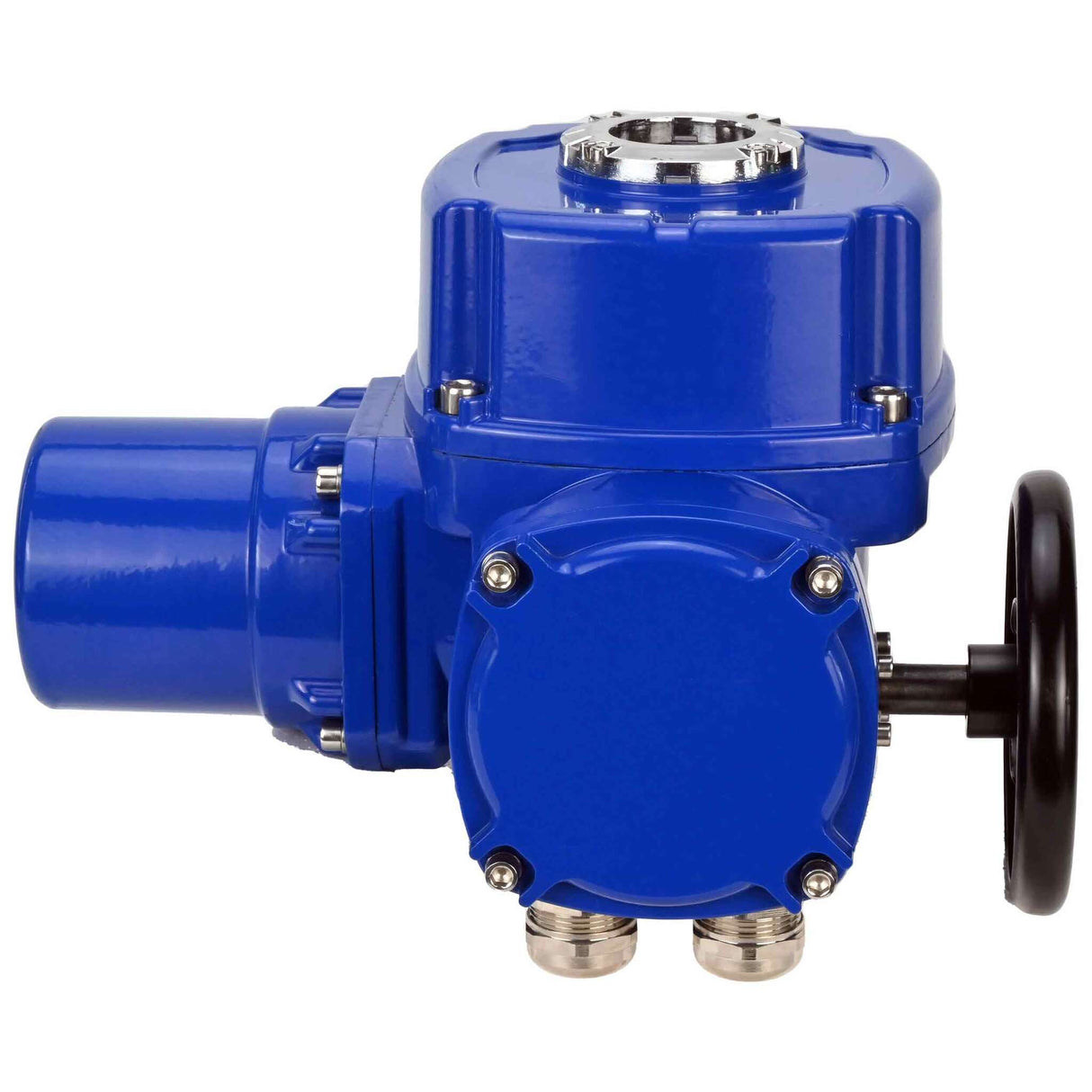

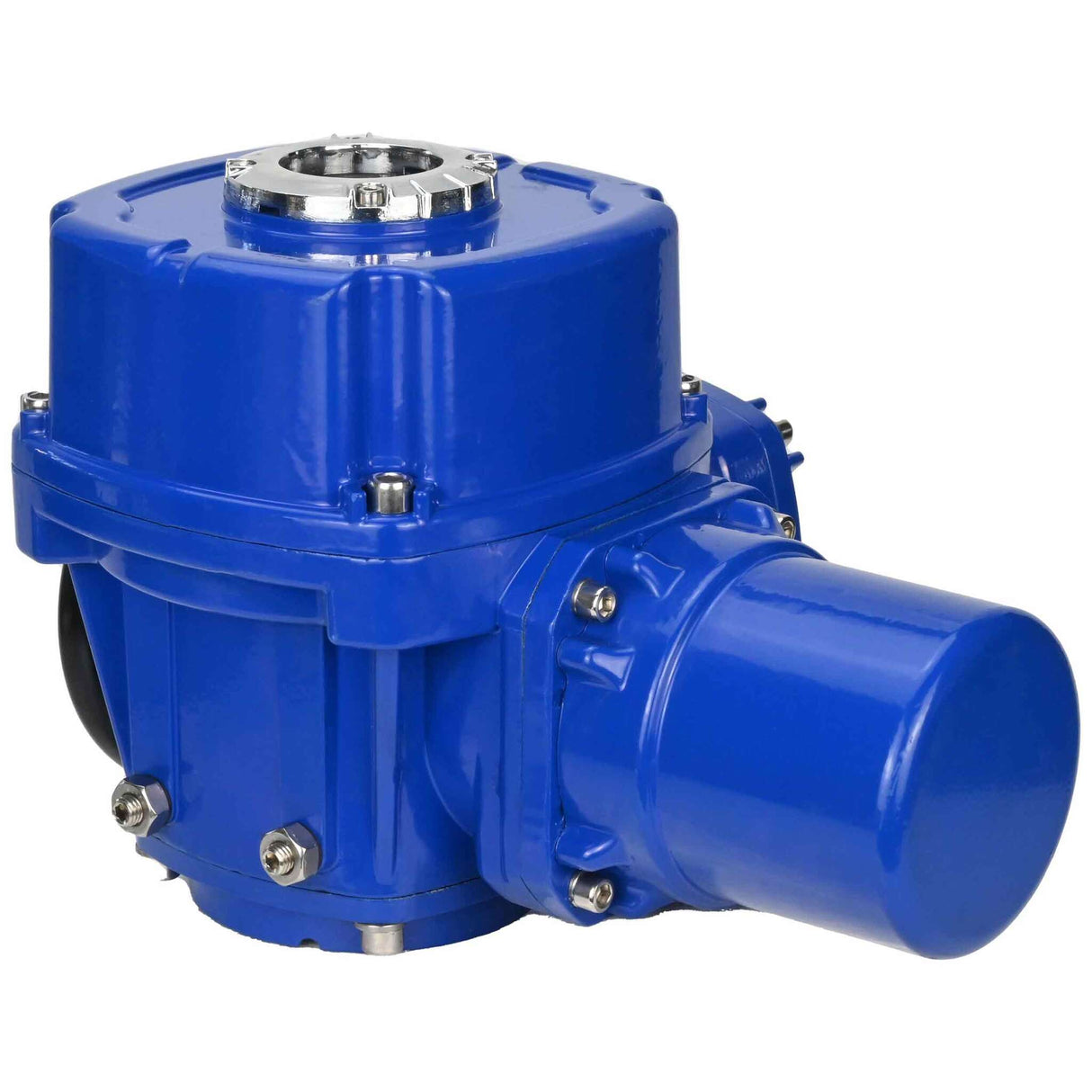

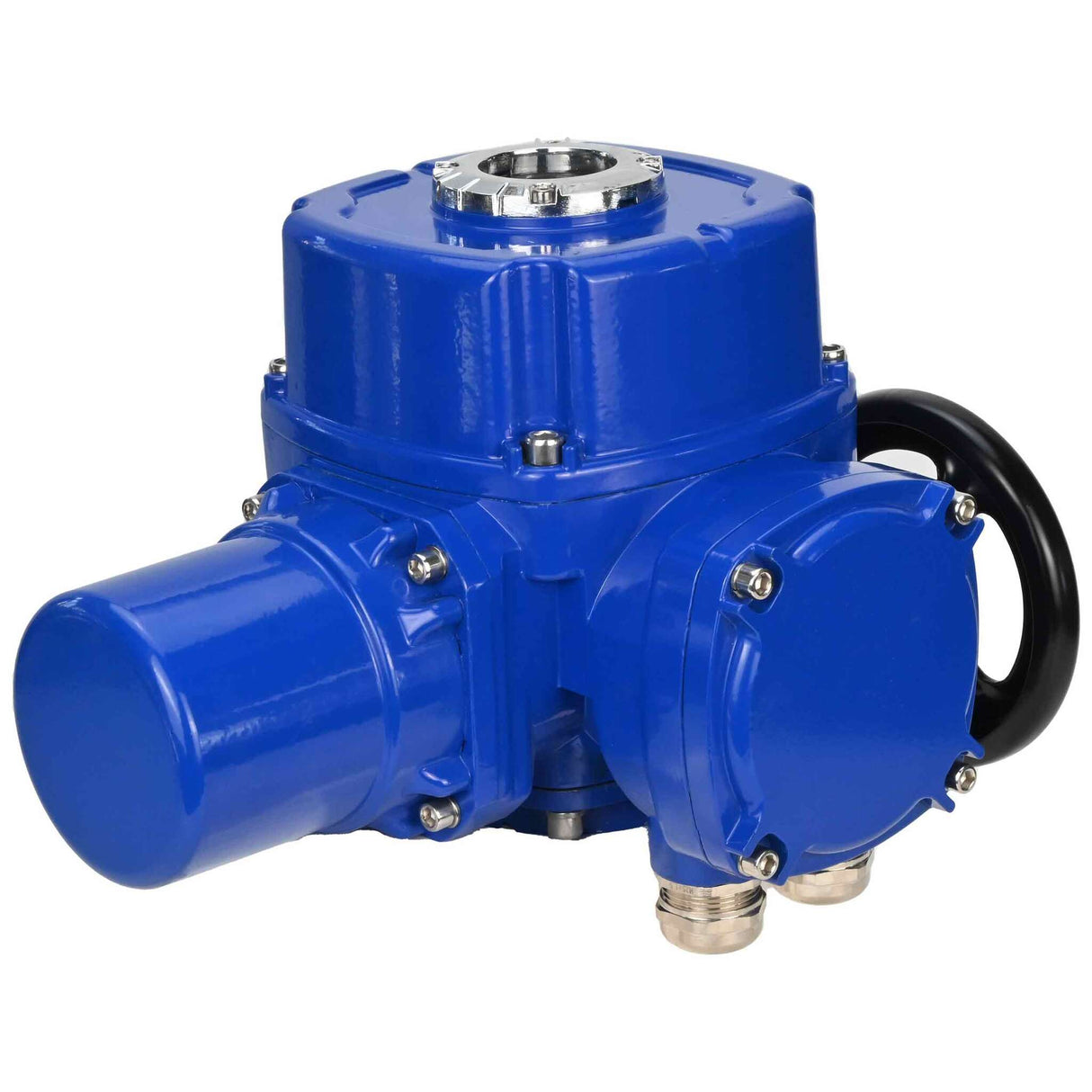

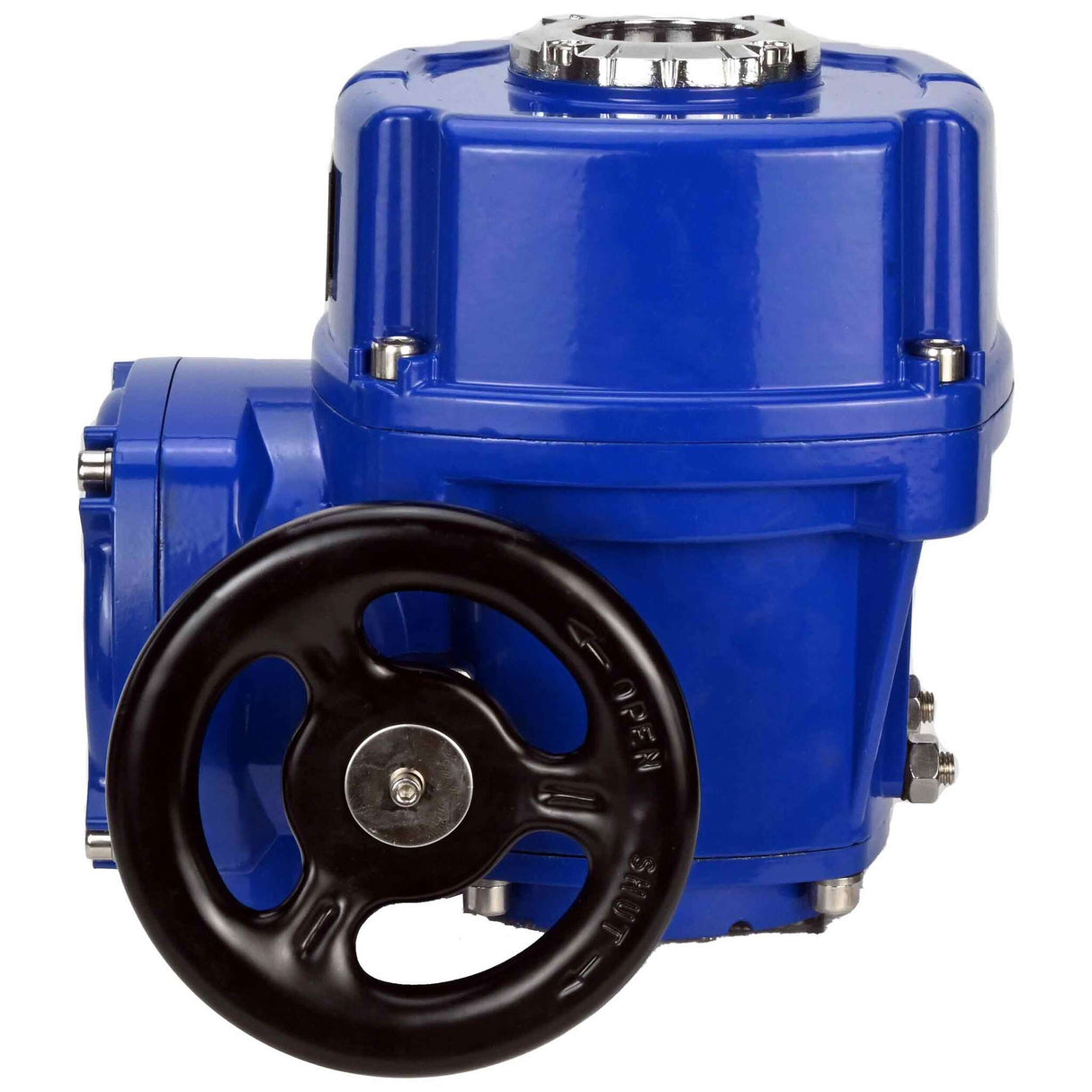

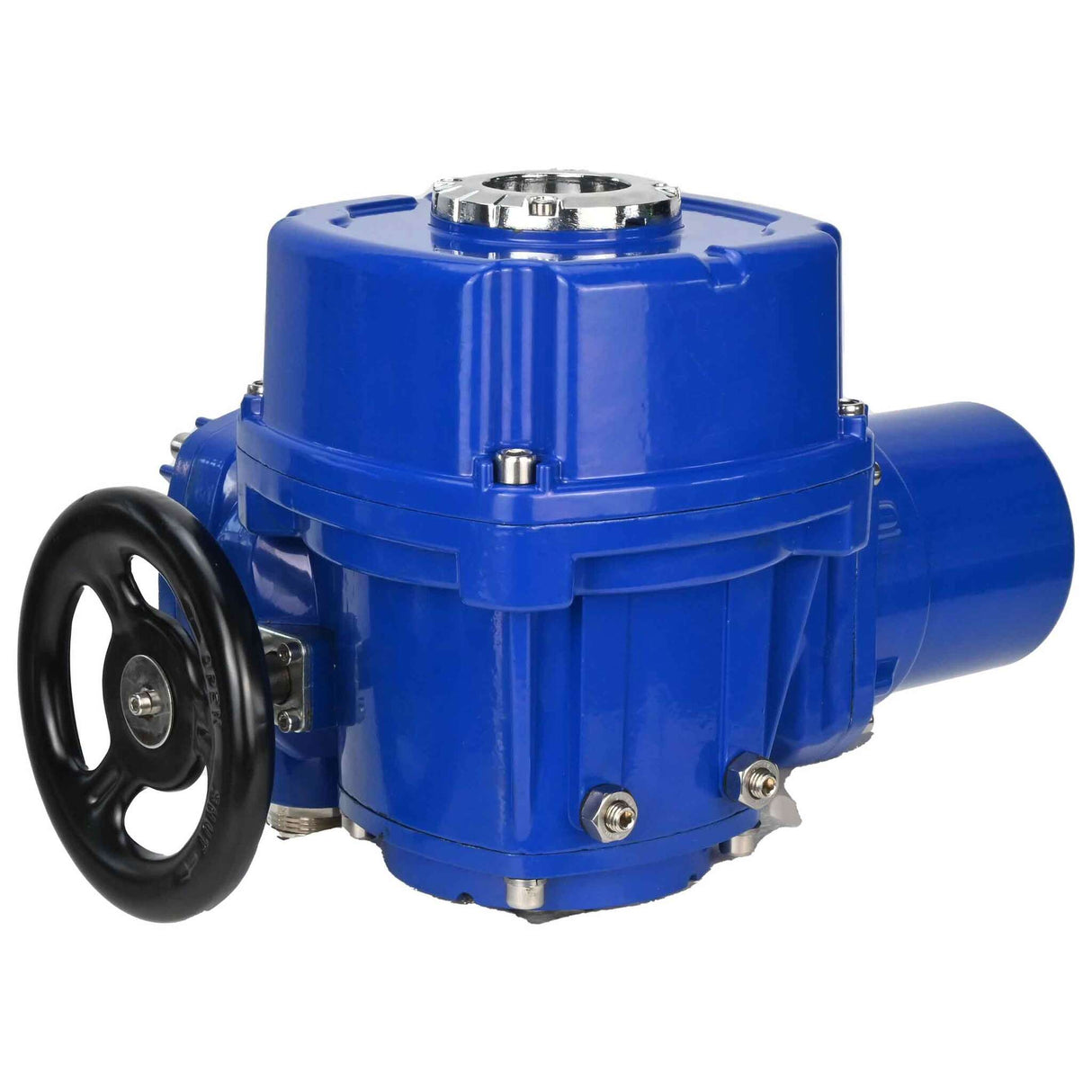

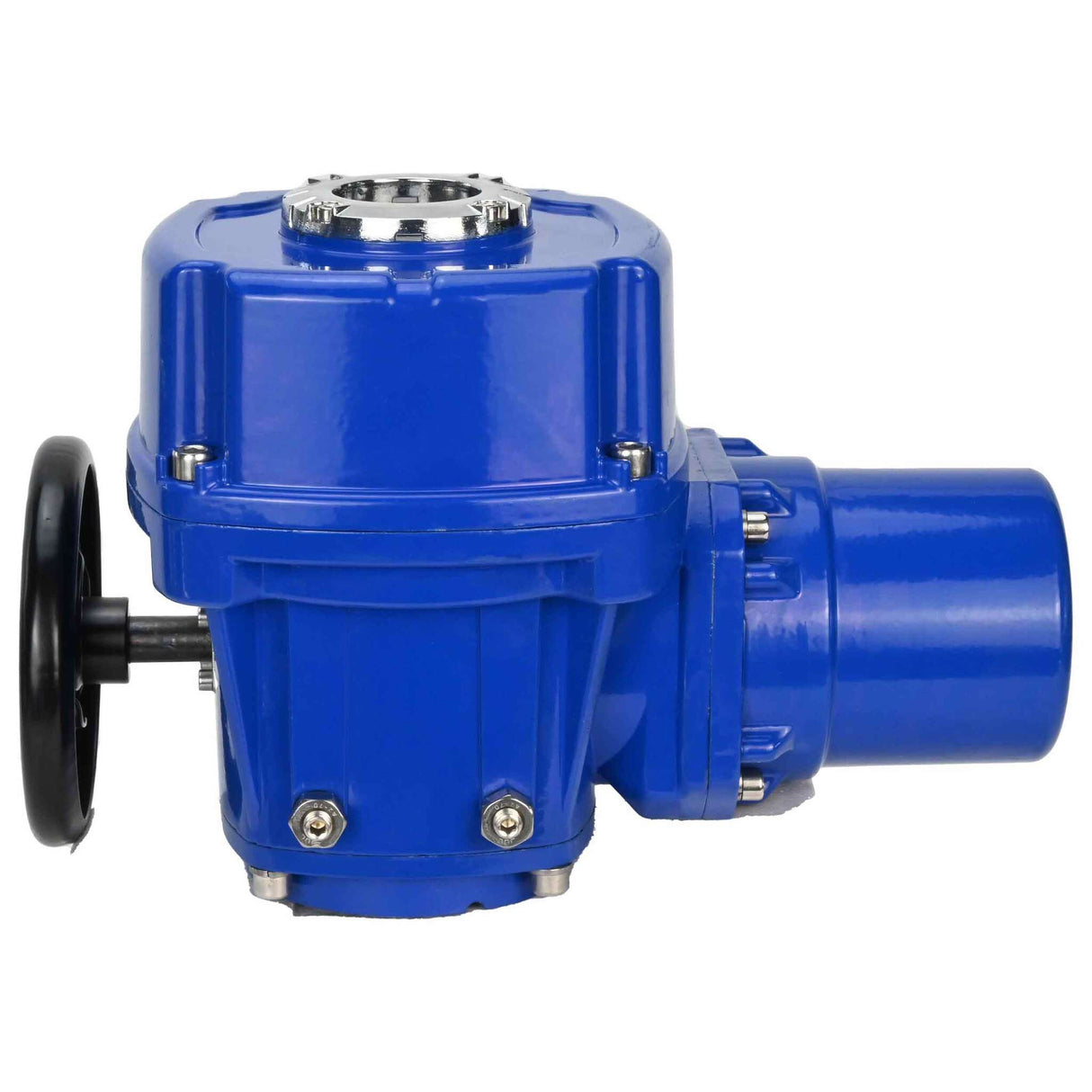

Vierteldreh-Elektroantrieb Elephant QT-W(M)-005-500 mit Drehmomentkupplung und Lenkrad 110/220V

€349,99
inkl. MwSt. Versand wird beim Checkout berechnet.

Vierteldreh-Elektroantrieb Elephant QT-W(M)-005-500 mit Drehmomentkupplung und Lenkrad 110/220V - 50 Nm ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Der Vierteldreh-Elektroantrieb Elephant QT-W(M)-005-500 mit Drehmomentkupplung und Lenkrad 220V ist für die Fern- und Ortssteuerung von Absperrarmaturen mit Vierteldreh-Absperrventil ausgelegt. Sie werden in verschiedenen Bereichen der Volkswirtschaft eingesetzt: in der Gas-, Öl-, Metallurgie-, Lebensmittelindustrie, im Wohnungs- und Kommunalwesen usw.





Gesamtabmessungen der Aktuatoren Elephant QT-W(M)-005-500 mit Drehmomentkupplung und Lenkrad 110/220V

Modell H
 H1
 H2
 D
 L
 L1
 L2
 L3
QT-W (M)-005/
010/015		 281 170 77 Ø 120 215 310 170 121
QT-W (M)-020/
030/040		 276 197 99 Ø 180 270 350 191 160
QT-W (M)-060/
120/180		 300 240 112 Ø 250 311 410 252 186
QT-W (M)-300/
500		 360 260 165 Ø 250 325 430 272 186



Modell Stängelgröße, quadratisch, mm ISO 5211
QT-W (M)-005/010/015 17x17 F05/F07
QT-W (M)-020/030/040 22x22 F07/F10
QT-W (M)-060/120 27x27 F10/F12
QT-W (M)-180 27x27 F12/F16
QT-W (M)-300/500 36x36 F14/F16

Skizze der Aktuatoren Elephant QT-W(M)-005-500 mit Drehmomentkupplung und Lenkrad 110/220V





Technische Merkmale der Aktuatoren Elephant QT-W(M)-005-500 mit Drehmomentkupplung und Lenkrad 110/220V

Modell Drehmoment,
Nm		 Zykluszeit,
Sek.		 Spannung, V Leistung, W Nennstrom, A Übersetzungsverhältnis Gewicht
QT-W (M)-005 50 30 220/
380		 25 0,35 70:1 7,6
QT-W (M)-010 100 30 220/
380		 30 0,48 70:1 7,8
QT-W (M)-015 150 30 220/
380		 40 0,55 70:1 8
QT-W (M)-020 200 30 220/
380		 50 0,65 95:1 12,7
QT-W (M)-030 300 30 220/
380		 60 0,75 95:1 12,8
QT-W (M)-040 400 30 220/
380		 90 0,95 95:1 13
QT-W (M)-060 600 30 220/
380		 120 1,1 89:1 21,2
QT-W (M)-120 1200 30 220/
380		 180 1,3 89:1 23,2
QT-W (M)-180 1800 30 220/
380		 250 1,5 89:1 23,5
QT-W (M)-300 3000 60 220/
380		 370 1,6 348:1 37,5
QT-W (M)-500 5000 60 220/
380		 550 1,7 348:1 38

Schaltplan für Aktuatoren Elephant QT-W(M)-005-500 mit Drehmomentkupplung und Lenkrad 110/220V

Spezifikation
  • Herkunftsland
    China
  • Aktuatorzykluszeit
    30er Jahre
  • Explosionsgeschützt
    NEIN
  • Thermischer Schutz
    NEIN
  • Typ des elektrischen Stellantriebs
    Vierteldrehung
  • Feedback sensor
    Endschalter
  • Steuersignal
    EIN/AUS
  • Wellenform quadratisch
    17x17 mm
  • ISO - Flanschtyp
    F05,F07
  • Nennstromverbrauch
    0,35 A
  • Stromverbrauch
    25 W
  • Versorgungsspannung
    110/220 V

Bewertungen (0)

Dokumentation

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUDrehmomentPreis VerfügbarkeitAnzahl In den Warenkorb
    D300-0495950 Nm €349,99 0 Auf Lager
    D300-04960100 Nm €492,25 0 Auf Lager
    D300-04962200 Nm €644,51 0 Auf Lager
    D300-04964400 Nm €972,75 0 Auf Lager
    D300-049683000 Nm €1.543,16 0 Auf Lager
    D300-04965600 Nm €986,48 0 Auf Lager
    D300-04961160 Nm €504,83 0 Auf Lager
    D300-04963300 Nm €720,51 0 Auf Lager
    D300-049661200 Nm €1.068,33 0 Auf Lager
    D300-049671930 Nm €1.147,47 0 Auf Lager
    D300-049695000 Nm €1.622,25 0 Auf Lager
