Elephant  |  SKU: D120-01666

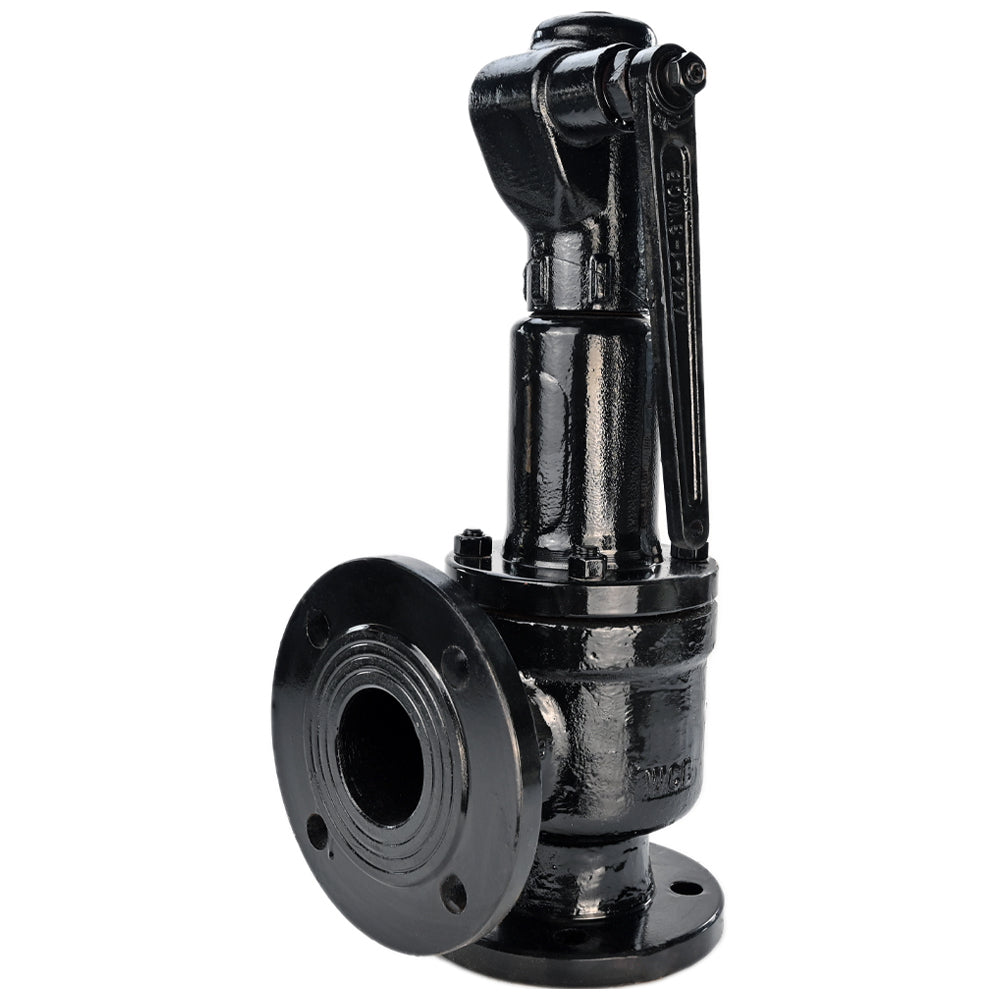

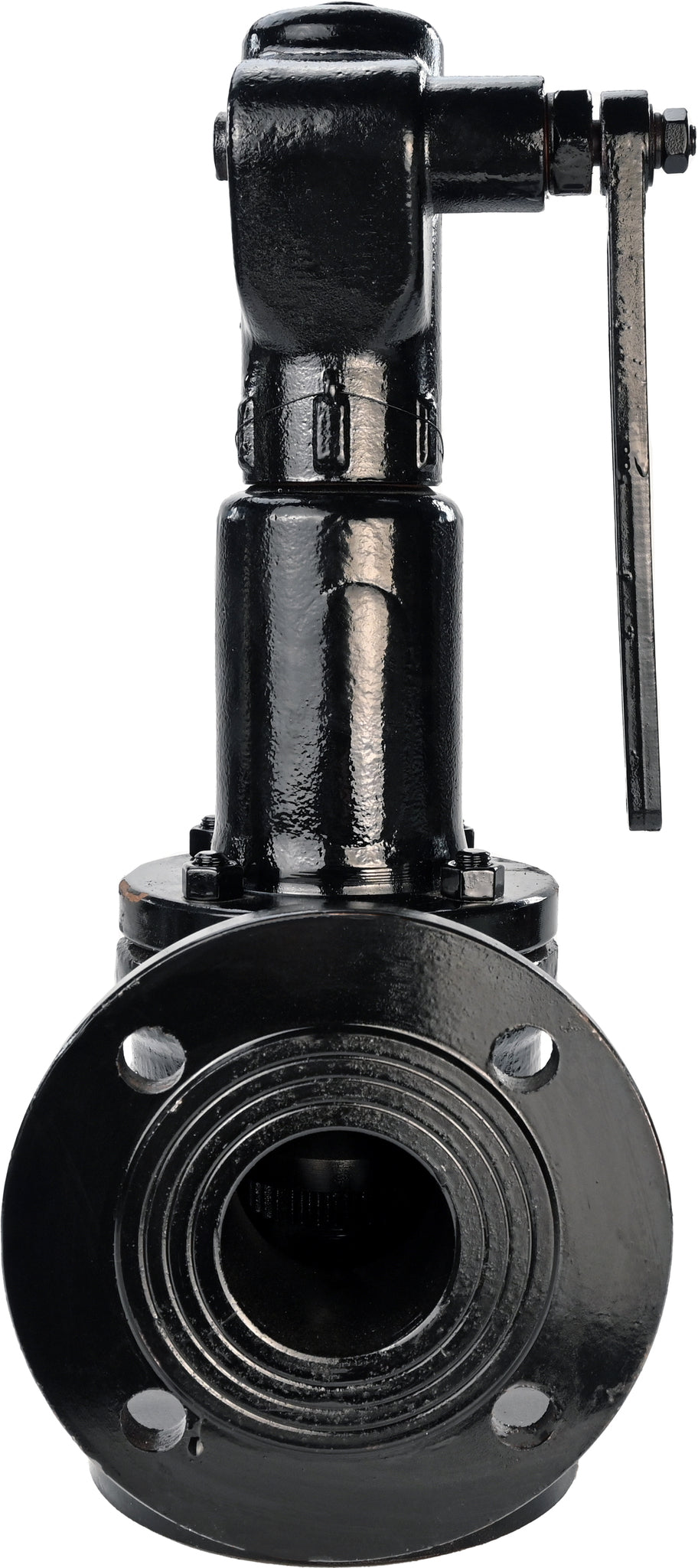

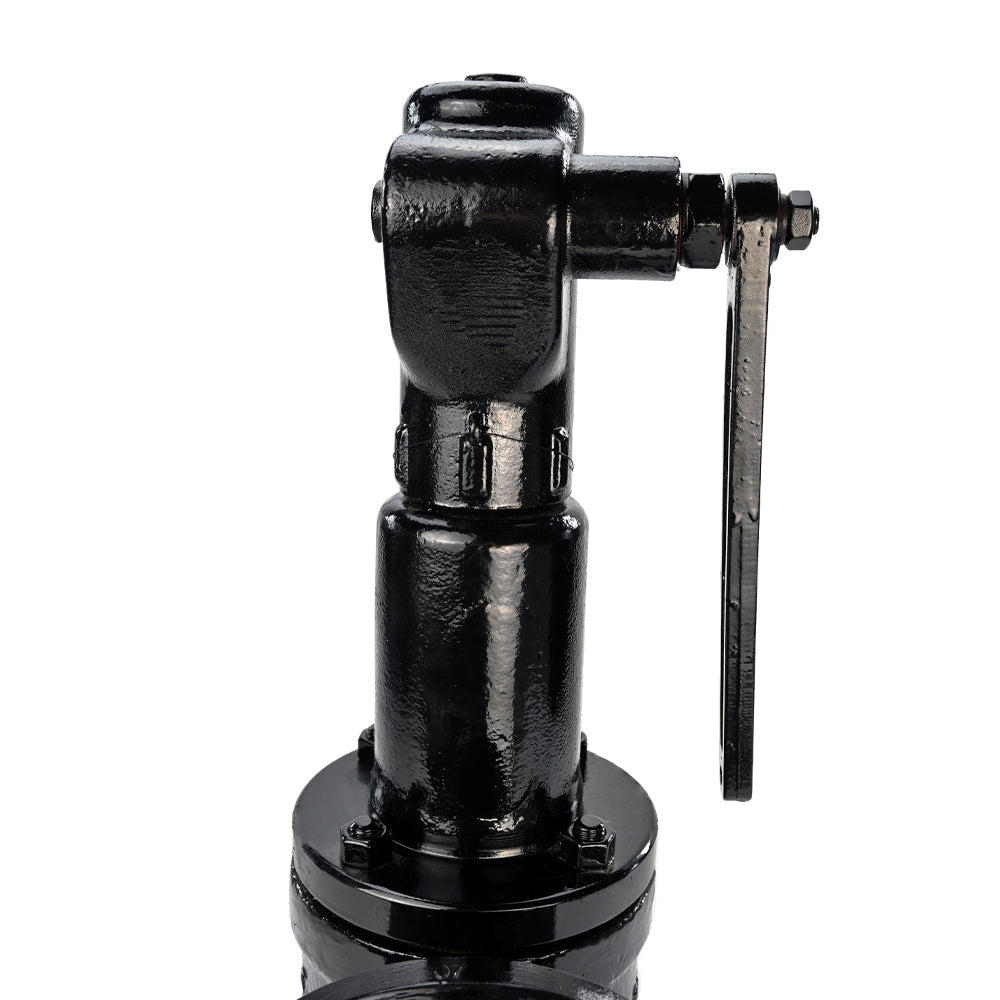

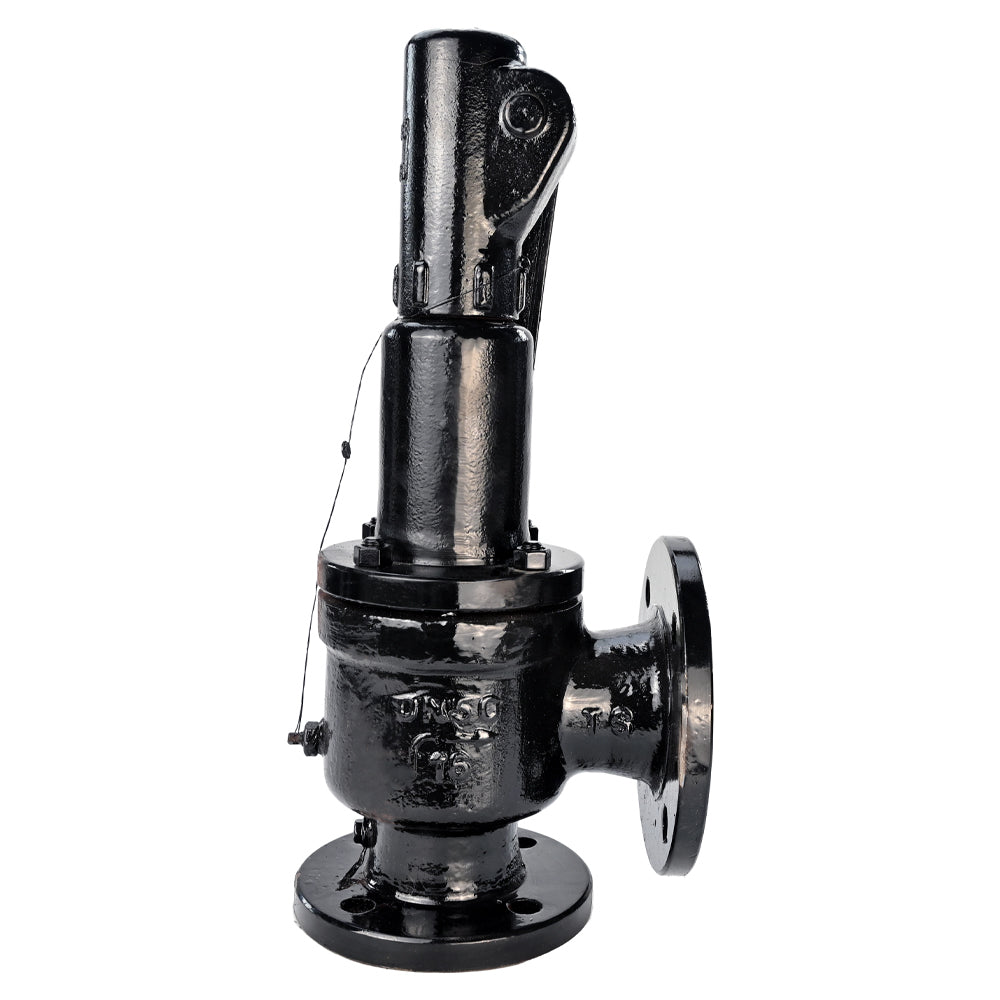

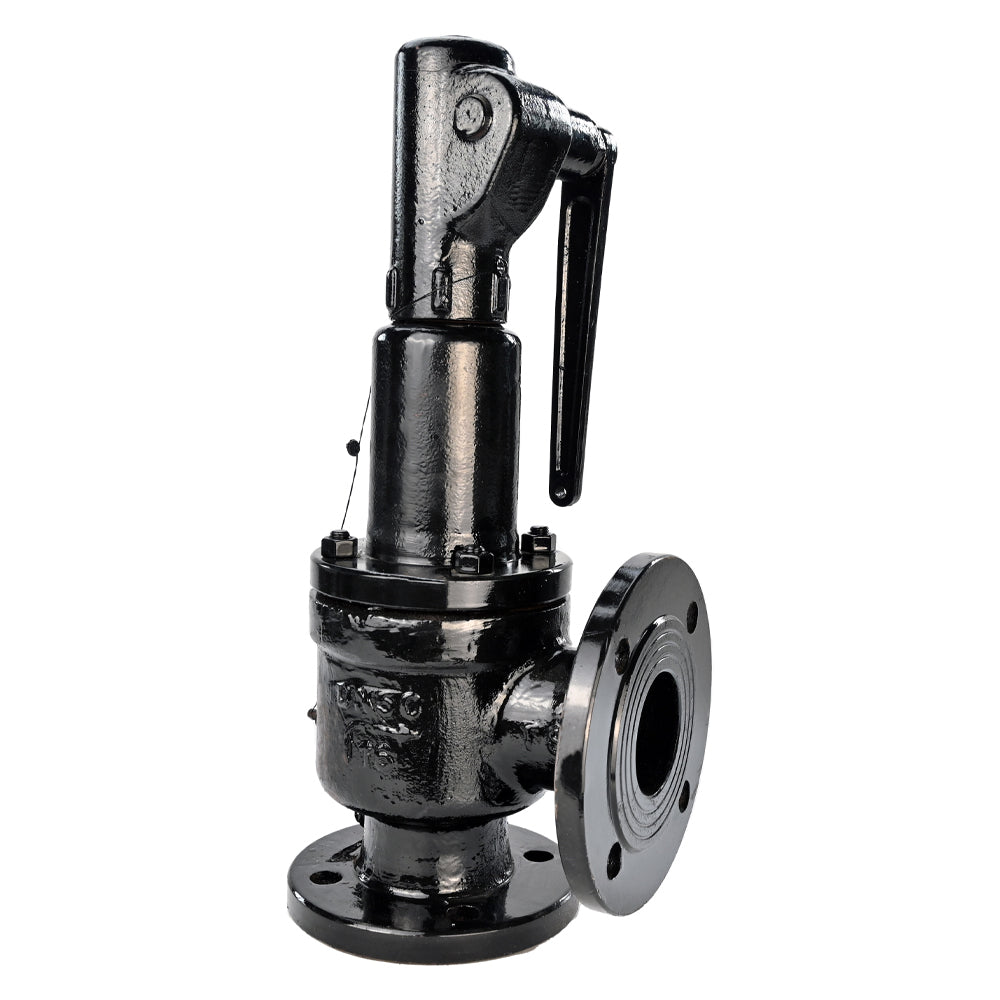

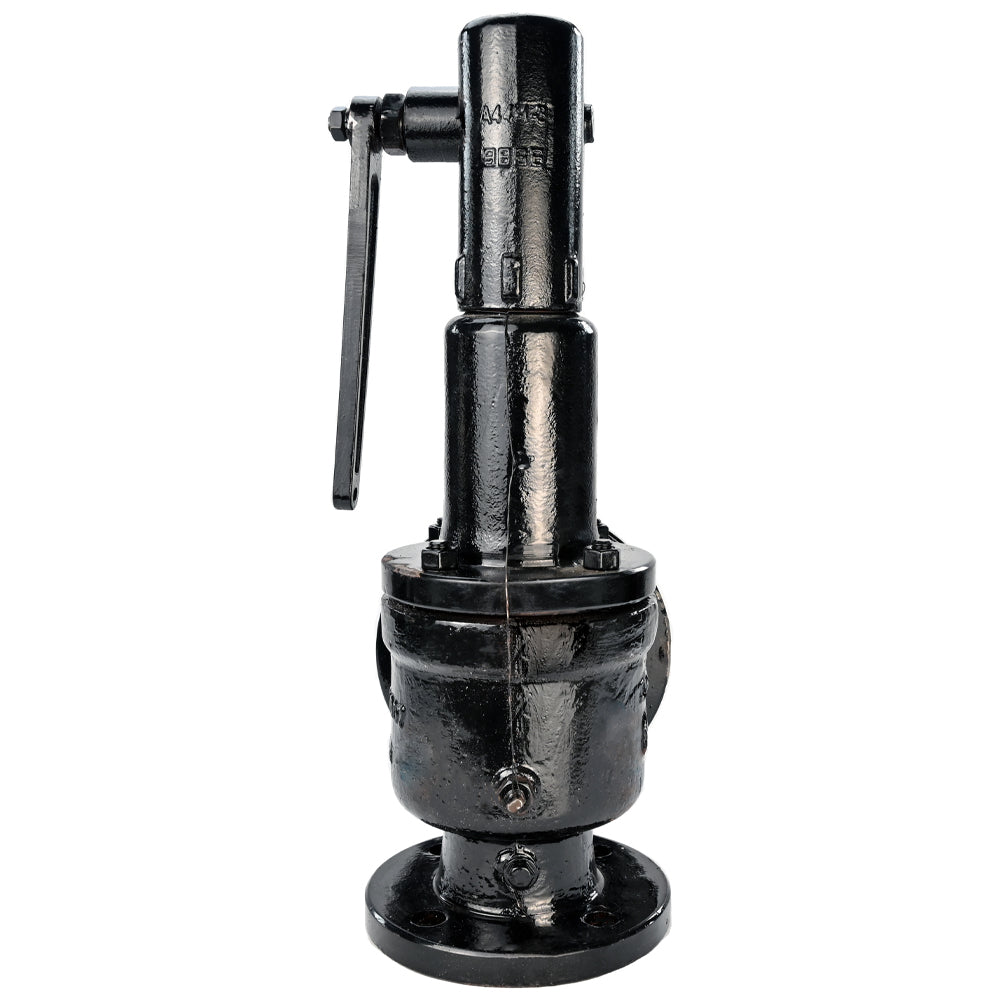

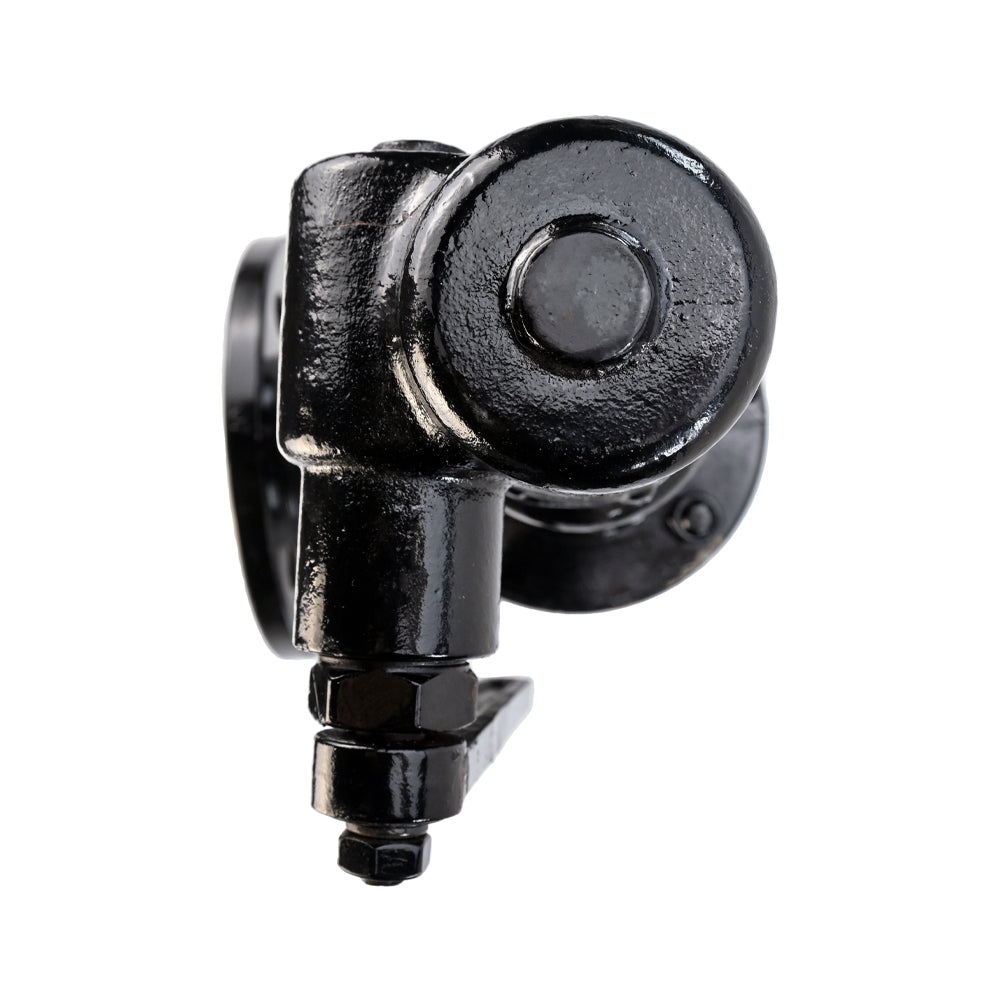

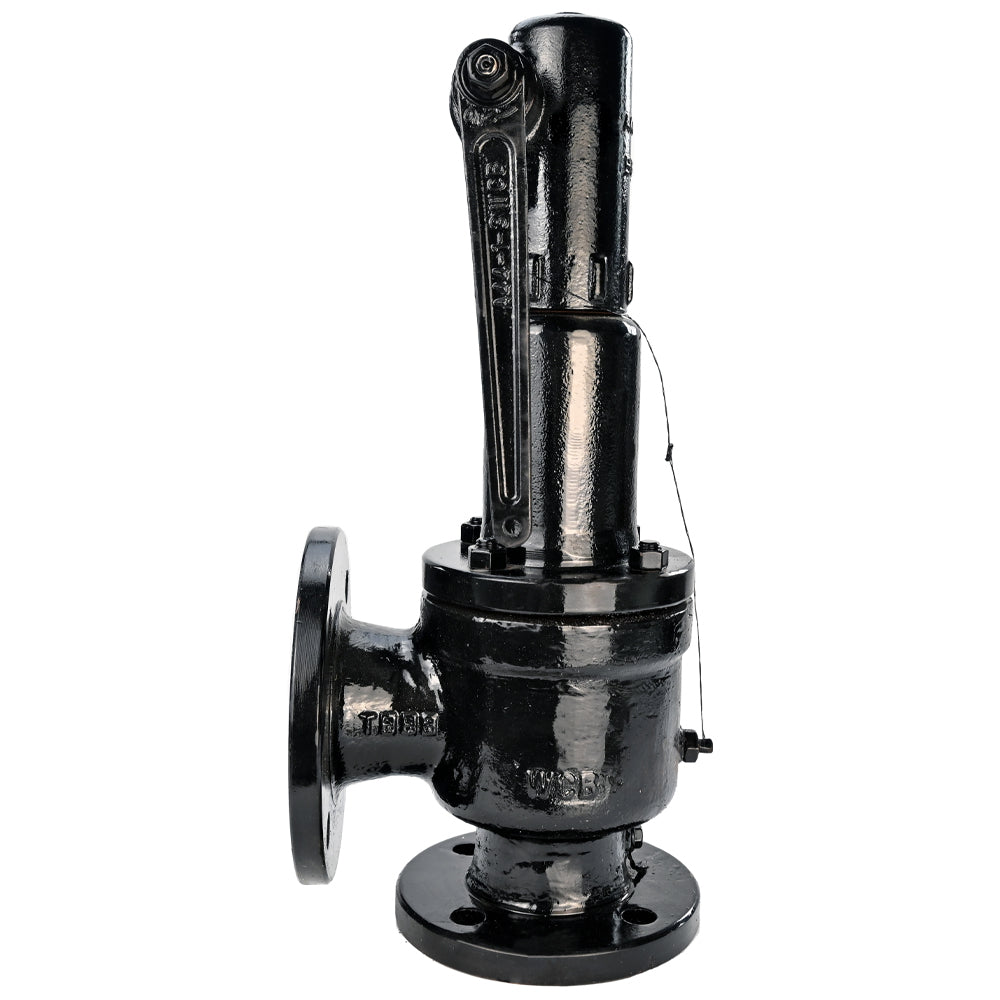

Feder-Sicherheitsventil Elephant SAFE 7011 10-13, Gehäusematerial - Edelstahl AISI A10, Verschlusselementmaterial - Edelstahl AISI 420, Dichtung - METALL

€244,51
inkl. MwSt. Versand wird beim Checkout berechnet.

Feder-Sicherheitsventil Elephant SAFE 7011 10-13, Gehäusematerial - Edelstahl AISI A10, Verschlusselementmaterial - Edelstahl AISI 420, Dichtung - METALL - DN25xDN32 / 10 - 13 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Ein Feder-Sicherheitsventil ist ein Gerät, das verwendet wird, um automatisch überschüssigen Druck in Systemen zu reduzieren und zu verhindern, dass dieser festgelegte Sicherheitsgrenzen überschreitet. Es besteht aus einem Ventil, einer Feder und einer Einstellung, die den Öffnungsdruck des Ventils bestimmt.

Wenn der Druck im System einen bestimmten Wert erreicht, aktiviert die Feder, öffnet das Ventil und lässt den überschüssigen Druck entweichen, um Schäden an der Ausrüstung oder dem System durch Überdruck zu verhindern. Feder-Sicherheitsventile werden in verschiedenen industriellen und technischen Systemen weit verbreitet eingesetzt, um deren Sicherheit und Zuverlässigkeit zu gewährleisten.





Gewichts- und Abmessungsparameter der Sicherheitsventile Elephant SAFE 7011 10-13, Gehäusematerial - Edelstahl AISI A10, Verschlusselementmaterial - Edelstahl AISI 420, Dichtung - METALL

DN ØD ØD1 ØD2 B F nicken L
25 115 85 65 16 2 4-14 110
32 140 100 78 18 2 4-18 115
40 150 110 85 18 2 4-18 120
50 165 125 100 18 2 4-18 135
65 185 145 120 20 2 8-18 160
80 200 160 135 20 2 8-18 170
100 220 180 155 20 2 8-18 195
125 250 210 185 22 2 8-18 210
150 285 240 210 24 2 8-23 255
200 340 295 265 26 2 12-23 300
250 405 355 320 30 2 12-26 350
300 460 410 375 30 2 12-26 370



DN ’ ØD1 ’ ØD2 ’ ØD3 ’ B ' F ' n-Ød ’ L1
32 140 100 78 18 2 4-18 95
40 150 110 85 18 2 4-18 100
50 165 125 100 18 2 4-18 110
65 185 145 120 20 2 4-18 120
80 200 160 135 20 2 8-18 140
100 220 180 155 20 2 8-18 135
125 250 210 185 22 2 8-18 175
150 285 240 210 24 2 8-23 190
175 310 270 240 26 2 8-23 230
250 405 355 320 30 2 12-26 260
300 460 410 375 30 2 12-26 320
400 580 525 485 36 2 16-30 350



DN - DN ’ Durchlässige Kanalfläche, mm2 Gewicht, kg
25-32 177 12
32-40 314 13
40-50 491 14
50-65 804 18
65-80 1256 26
80-100 1963 33
100-125 3317 45
125-150 5024 53
150-175 7850 78
200-250 12266 130
250-300 17663 360
300-400 24041 630

Maßskizze der Sicherheitsventile Elephant SAFE 7011 10-13, Gehäusematerial - Edelstahl AISI A10, Verschlusselementmaterial - Edelstahl AISI 420, Dichtung - METALL





Materialien der Teile von Sicherheitsentlastungsventilen Elephant SAFE 7011 10-13, Gehäusematerial - Edelstahl AISI A10, Verschlusselementmaterial - Edelstahl AISI 420, Dichtung - METALL

Nr. Teilename Material
1 Einlassanschluss Stahl 20X13
2 Fall Stahl 25L
3 Scheibe Stahl 20X13
4 Abdeckung Stahl 25L
5 Frühling Stahl 50XFA
6 Stängel Stahl 20X13

Detailzeichnung der Sicherheitsventile Elephant SAFE 7011 10-13, Gehäusematerial - Edelstahl AISI A10, Verschlusselementmaterial - Edelstahl AISI 420, Dichtung - METALL

Spezifikation
  • Herkunftsland
    China
  • Körpermaterial
    Edelstahl AISI A10
  • Maximal zulässige Temperatur
    350 °C
  • Verbindungstyp
    Flansch
  • Betriebsumgebung
    Wasser, Luft, Dampf, Erdölprodukte, Heizöl
  • Anwendungen
    Heizsysteme, Wasserversorgung, Öl- und Gasindustrie
  • Nenn­druck
    16 bar
  • Typ der Dichtung
    Metall
  • Sperrmaterial
    Edelstahl AISI 420/1.4031

Bewertungen (0)

Dokumentation
nullSafety spring safety valve ELEPHANT VR2130M-F DN25-300 16 bar full-lift steel flanged

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckbereichPreis VerfügbarkeitAnzahl In den Warenkorb
    D120-01666DN25xDN3210 - 13 bar €244,51 0 Auf Lager
    D120-01667DN32xDN4010 - 13 bar €286,10 0 Auf Lager
    D120-01668DN40xDN5010 - 13 bar €330,95 0 Auf Lager
    D120-01669DN50xDN6510 - 13 bar €300,15 0 Auf Lager
    D120-01670DN65xDN8010 - 13 bar €522,73 0 Auf Lager
    D120-01671DN80xDN10010 - 13 bar €446,35 0 Auf Lager
    D120-01672DN100xDN12510 - 13 bar €694,45 0 Auf Lager
    D120-01673DN125xDN15010 - 13 bar €1.447,68 0 Auf Lager
    D120-01675DN200xDN25010 - 13 bar €2.248,58 0 Auf Lager
    D120-01676DN250xDN30010 - 13 bar €4.567,68 0 Auf Lager
    D120-01677DN300xDN40010 - 13 bar €7.997,97 0 Auf Lager
    D120-01674DN150xDN17510 - 13 bar €1.349,01 0 Auf Lager
