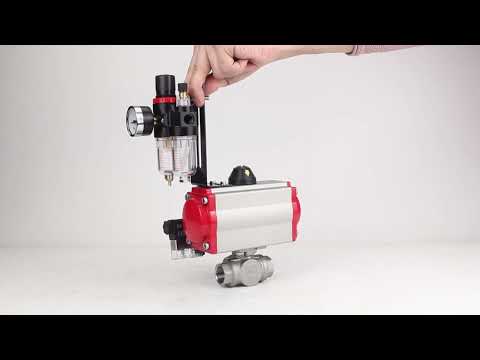

Kugelhahn aus Edelstahl Elephant 3h-l-rpss316200mm-iso-pnevpr-sa-rasp-24v-atu, Gehäusematerial - Edelstahl AISI 316, Kugelmaterial - Edelstahl AISI 316, Dichtung - PTFE, pneumatisch betätigter Antrieb

€152,23
inkl. MwSt. Versand wird beim Checkout berechnet.

Kugelhahn aus Edelstahl Elephant 3h-l-rpss316200mm-iso-pnevpr-sa-rasp-24v-atu, Gehäusematerial - Edelstahl AISI 316, Kugelmaterial - Edelstahl AISI 316, Dichtung - PTFE, pneumatisch betätigter Antrieb - DN10 / 63 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Ein Kugelhahn aus Edelstahl ist ein zuverlässiges und vielseitiges Gerät zur Steuerung des Durchflusses von Flüssigkeiten und Gasen in verschiedenen Industriezweigen. Hergestellt aus korrosionsbeständigem Edelstahl, besitzt er eine hohe Festigkeit und kann sowohl hohen Temperaturen als auch Drücken standhalten. Kugelhähne sind einfach zu bedienen, bieten eine sichere Abdichtung und minimieren das Risiko von Leckagen, was sie zu einer idealen Wahl für den Einsatz in der Öl- und Gasindustrie, in Wasseraufbereitungsanlagen, der Lebensmittelindustrie und anderen Bereichen macht, in denen ein zuverlässiges und langlebiges Ventil zur Regulierung des Stoffflusses benötigt wird.





Technische Daten der Kugelhähne Elephant BV3232P(4pc)-SP-3WL-T-ISO-H PA-SA 4M310-08 24V AFC2000

Nennweite DN, mm 10-100
Arbeitsdruck PN, bar 63/40
Temperatur der Arbeitsumgebung t, ⁰C von -20 bis +200
Arbeitsumfeld Wasser, Dampf, Erdölprodukte und andere flüssige oder gasförmige Medien, die gegenüber den Materialien des Hahns neutral sind
Verbindung zur Pipeline Gewinde
Art des Flussabschnitts Standardpass
Steuerungstyp Pneumatischer Antrieb





Gesamt- und Einbaudimensionen der Kugelhähne Elephant BV3232P(4pc)-SP-3WL-T-ISO-H PA-SA 4M310-08 24V AFC2000 skizzieren





Gewichts- und Abmessungsparameter von Kugelhähnen Elephant BV3232P(4pc)-SP-3WL-T-ISO-H PA-SA 4M310-08 24V AFC2000

D.N. 10 15 20 25 32 40 50 65 80 100

Pneumatischer Antrieb Modell 		Elefant SA-052-10 Elefant SA-052-10 Elefant SA-052-10 Elefant SA-052-10 Elefant SA-065-12 Elefant SA-083-10 Elefant SA-083-12 Elefant SA-105-10 Elefant SA-105-10 Elefant SA-105-12
D, mm 10 12 15 18 25 32 38 50 64 78
L±1,5, mm 71 71 82 98 118 122 150 178 202 231
L1, mm 153 153 153 153 174 216 216 279 279 279
Höhe des Wasserhahnstifts, mm 13 13 10 13 12 20 19 20 18 25
Krandrehmoment, Nm 2 1.6 3.1 4.5 11.5 19 24 41 58 64
ISO 5211 F03, F04 F03, F04 F03, F04 F04, F05 F04, F05 F05, F07 F05, F07 F07, F10 F07, F10 F07, F10
Krangewicht, kg 0,530 0.475 0,800 1,165 2,255 3,555 4,730 7,000 9,970  14,245





Details der Kugelhähne Elephant 3-Wege L-Typ RP.SS316.200.MM




Materialien der Teile für Kugelhähne Elephant 3-Wege L-Typ RP.SS316.200.MM

Artikelnr. Teilename Material Menge
1 Deckel SS316 3
2 Sattelringe PPL 4
3 Verbindung herstellen PTFE/RPTFE 3
4 Anlaufscheibe PTFE/RPTFE 1
5 Versiegelung PTFE 1
6 Aktie SS304/SS316 1
7 Siegel SS304 1
8 Kugelhahn S304/S316 1
9 Rahmen SS316 1





Skizze von pneumatischen Antrieben







Abmessungen von pneumatischen Antrieben

Antriebsmodell Typ A, mm B, mm C, mm M, mm N, mm G, mm d1, mm d2, mm Gewicht, kg
052 SA 153 71 98 80 30 15 F03 F05 1.3
065 SA 174 82 115 80 30 15 F05 F07 2.1
083 SA 216 101 135 80 30 15 F05 F07 3.7
105 SA 279 119 160 80 30 25 F07 F10 7.1





Drehmomentwerte der Aktuatorwelle in Abhängigkeit vom Systemluftdruck

Antriebsmodell Anzahl der Federn Luftdruck im System, bar Federauslass
5 6 7 8
0° 90° 0° 90° 0° 90° 0° 90° 0° 90°
Elefant SA-052 10 13.3 10.4 17.6 14.7 21.8 18.9 26.1 23.2 10.8 7.9
Elefant SA-065 12 21.1 13.5 28.6 21 36.1 28.5 43.6 36 23.9 16.3
Elefant SA-083 10 51.5 38.1 67.7 54.4 83.9 70.6 100.2 86.8 43.0 29.7
Elefant SA-083 12 45.5 29.5 61.8 45.8 78.0 62.0 94.2 78.2 51.6 35.6
Elefant SA-105 10 94.6 80.8 129.2 115.5 163.9 150.1 198.5 184.7 92.3 78.6
Elefant SA-105 12 78.9 62.4 113.5 97 148.1 131.6 182.8 166.3 110.8 94.3





Technische Daten der Pneumatikventile 4M310-08 Elephant

Parameter Bedeutung
Design Spulentyp
Maximaldruck 12 bar
Arbeitsdruck 1,5...8 bar
Arbeitsumfeld gefilterte Druckluft
Temperatur 5-50 °C
Antworthäufigkeit 5 Zyklen/s
Manuelle Duplizierung Es gibt
Schutzgrad IP65
Befestigung durch Durchgangslöcher im Gehäuse
Korpusmaterial eloxiertem Aluminium
Ansprechzeit 0,05 Sek.

Spezifikation
  • Herkunftsland
    China
  • Portöffnung
    Standardanschluss
  • Konfiguration
    Dreiwegetyp T
  • Körpermaterial
    Edelstahl AISI 316
  • Materialball
    Edelstahl AISI 316
  • Materialkugeldichtung
    PTFE
  • Maximal zulässige Temperatur
    200 °C
  • Verbindungstyp
    Gewinde NPT/BSP
  • Steuerungstyp
    Pneumatischer Antrieb
  • Betriebsumgebung
    Wasser, Luft, Ölprodukte
  • Anwendungen
    Wasserversorgung, Wärmeversorgung
  • Spannung
    24 V
  • Ventilrückmeldung
    NEIN
  • Explosionsgeschützt
    NEIN
  • Drehmoment
    79 Nm
  • Pneumatischer Antrieb
    Ja

Bewertungen (0)

Dokumentation
nullAir treatment unit AFC2000 ELEPHANT
nullPneumatic valve ELEPHANT 4M310-08 spool type
nullBall valve ELEPHANT BV32xP 4pc -SP-3x-T-ISO-H

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D160-41323DN1063 bar €152,23 0 Auf Lager
    D160-41322DN1563 bar €151,62 Ausverkauft
    D160-41321DN2063 bar €160,79 Ausverkauft
    D160-41320DN2563 bar €169,77 Ausverkauft
    D160-41319DN3263 bar €225,29 Ausverkauft
    D160-41318DN4063 bar €286,72 Ausverkauft
    D160-41317DN5063 bar €321,93 Ausverkauft
    D160-41316DN6563 bar €680,36 Ausverkauft
    D160-41315DN8063 bar €903,03 Ausverkauft
    D160-41314DN10063 bar €1.209,74 Ausverkauft
