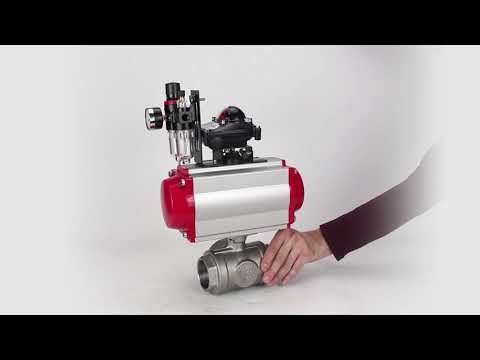

Robinet à boisseau sphérique en acier inoxydable Elephant 3h-l-rpss316200mm-iso-pnevpr-sa-rasp-24v-bkv-bpv, matériau du corps - acier inoxydable AISI 316, matériau de la bille - acier inoxydable AISI 316, joint - PTFE, actionné par actionneur pneumatique
Robinet à boisseau sphérique en acier inoxydable Elephant 3h-l-rpss316200mm-iso-pnevpr-sa-rasp-24v-bkv-bpv, matériau du corps - acier inoxydable AISI 316, matériau de la bille - acier inoxydable AISI 316, joint - PTFE, actionné par actionneur pneumatique - DN10 / 63 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Verfügbarkeit für Abholungen konnte nicht geladen werden
Lieferung und Versand
Lieferung und Versand
Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.
Beschreibung
Beschreibung
Un robinet à boisseau sphérique en acier inoxydable est un dispositif fiable et polyvalent pour contrôler le débit de liquides et de gaz dans divers secteurs industriels. Fabriqué en acier inoxydable résistant à la corrosion, il possède une grande résistance et peut supporter à la fois des températures et des pressions élevées. Les robinets à boisseau sphérique sont faciles à utiliser, offrent une étanchéité sûre et minimisent le risque de fuites, ce qui en fait un choix idéal pour une utilisation dans l'industrie pétrolière et gazière, les usines de traitement des eaux, l'industrie alimentaire et d'autres domaines où une vanne fiable et durable est nécessaire pour réguler le débit de substances.
Données techniques des vannes à boisseau sphérique Elephant BV3232P(4pc)-SP-3WL-T-ISO-H PA-SA 4M310-08 24V APL-210N AFC2000
| Diamètre nominal DN, mm | 10-100 |
| Pression de service PN, bar | 63/40 |
| Température de l'environnement de travail t, ⁰C | de -20 à +200 |
| Environnement de travail | Eau, vapeur, produits pétroliers et autres fluides liquides ou gazeux neutres pour les matériaux du robinet |
| Raccordement au pipeline | fileté |
| Type de section d'écoulement | laissez-passer standard |
| Classe d'étanchéité du robinet à boisseau sphérique | « A » selon GOST 9544-2015 |
| Type de contrôle | Entraînement pneumatique |
Croquis des dimensions hors tout et d'installation des vannes à boisseau sphérique Elephant BV3232P(4pc)-SP-3WL-T-ISO-H PA-SA 4M310-08 24V APL-210N AFC2000
Poids et paramètres dimensionnels des vannes à boisseau sphérique Elephant BV3232P(4pc)-SP-3WL-T-ISO-H PA-SA 4M310-08 24V APL-210N AFC2000
| DN | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|
Modèle à entraînement pneumatique |
Éléphant SA-052-10 | Éléphant SA-052-10 | Éléphant SA-052-10 | Éléphant SA-052-10 | Éléphant SA-065-12 | Éléphant SA-083-10 | Éléphant SA-083-12 | Éléphant SA-105-10 | Éléphant SA-105-10 | Éléphant SA-105-12 |
| D, mm | 10 | 12 | 15 | 18 | 25 | 32 | 38 | 50 | 64 | 78 |
| L±1,5, mm | 71 | 71 | 82 | 98 | 118 | 122 | 150 | 178 | 202 | 231 |
| L1, mm | 153 | 153 | 153 | 153 | 174 | 216 | 216 | 279 | 279 | 279 |
| Hauteur de la tige du robinet, mm | 13 | 13 | 10 | 13 | 12 | 20 | 19 | 20 | 18 | 25 |
| Couple de serrage de la grue, Nm | 2 | 1.6 | 3.1 | 4.5 | 11.5 | 19 | 24 | 41 | 58 | 64 |
| ISO 5211 | F03, F04 | F03, F04 | F03, F04 | F04, F05 | F04, F05 | F05, F07 | F05, F07 | F07, F10 | F07, F10 | F07, F10 |
| Poids de la grue, kg | 0,530 | 0,475 | 0,800 | 1 165 | 2 255 | 3 555 | 4 730 | 7 000 | 9 970 | 14 245 |
Détails des vannes à boisseau sphérique Elephant 3 voies type L RP.SS316.200.MM
Matériaux des pièces pour vannes à boisseau sphérique Elephant 3 voies type L RP.SS316.200.MM
| Numéro d'article | Nom de la pièce | Matériel | Quantité |
|---|---|---|---|
| 1 | Couvercle | SS316 | 3 |
| 2 | Anneaux de selle | Personnes | 4 |
| 3 | Pose de la connexion | PTFE/RPTFE | 3 |
| 4 | Rondelle de butée | PTFE/RPTFE | 1 |
| 5 | Scellage | PTFE | 1 |
| 6 | Action | SS304/SS316 | 1 |
| 7 | Joint | SS304 | 1 |
| 8 | Robinet à boisseau sphérique | S304/S316 | 1 |
| 9 | Cadre | SS316 | 1 |
Croquis des actionneurs pneumatiques
Dimensions des actionneurs pneumatiques
| Modèle de lecteur | Taper | A, mm | B, mm | C, mm | M, mm | N, mm | G, mm | d1, mm | d2, mm | Poids, kg |
|---|---|---|---|---|---|---|---|---|---|---|
| 052 | SA | 153 | 71 | 98 | 80 | 30 | 15 | F03 | F05 | 1.3 |
| 065 | SA | 174 | 82 | 115 | 80 | 30 | 15 | F05 | F07 | 2.1 |
| 083 | SA | 216 | 101 | 135 | 80 | 30 | 15 | F05 | F07 | 3.7 |
| 105 | SA | 279 | 119 | 160 | 80 | 30 | 25 | F07 | F10 | 7.1 |
Valeurs de couple de l'arbre d'actionneur en fonction de la pression d'air du système
| Modèle de lecteur | Nombre de ressorts | Pression d'air dans le système, bar | Sortie de ressort | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 5 | 6 | 7 | 8 | ||||||||
| 0° | 90° | 0° | 90° | 0° | 90° | 0° | 90° | 0° | 90° | ||
| Éléphant SA-052 | 10 | 13.3 | 10.4 | 17.6 | 14.7 | 21,8 | 18,9 | 26.1 | 23.2 | 10.8 | 7.9 |
| Éléphant SA-065 | 12 | 21.1 | 13.5 | 28,6 | 21 | 36.1 | 28,5 | 43,6 | 36 | 23,9 | 16.3 |
| Éléphant SA-083 | 10 | 51,5 | 38.1 | 67,7 | 54.4 | 83,9 | 70,6 | 100.2 | 86,8 | 43.0 | 29,7 |
| Éléphant SA-083 | 12 | 45,5 | 29,5 | 61,8 | 45,8 | 78,0 | 62,0 | 94,2 | 78.2 | 51,6 | 35,6 |
| Éléphant SA-105 | 10 | 94,6 | 80,8 | 129,2 | 115,5 | 163,9 | 150.1 | 198,5 | 184,7 | 92,3 | 78,6 |
| Éléphant SA-105 | 12 | 78,9 | 62,4 | 113,5 | 97 | 148.1 | 131,6 | 182,8 | 166,3 | 110,8 | 94,3 |
Données techniques des vannes pneumatiques 4M310-08 Elephant
| Paramètre | Signification |
|---|---|
| Conception | type de bobine |
| Pression maximale | 12 bars |
| Pression de travail | 1,5...8 bar |
| Environnement de travail | air comprimé filtré |
| Température | 5-50 °C |
| Fréquence de réponse | 5 cycles/s |
| Duplication manuelle | Il y a |
| Degré de protection | IP65 |
| Fixation | à travers des trous dans le corps |
| Matériau du corps | aluminium anodisé |
| Temps de réponse | 0,05 s. |
