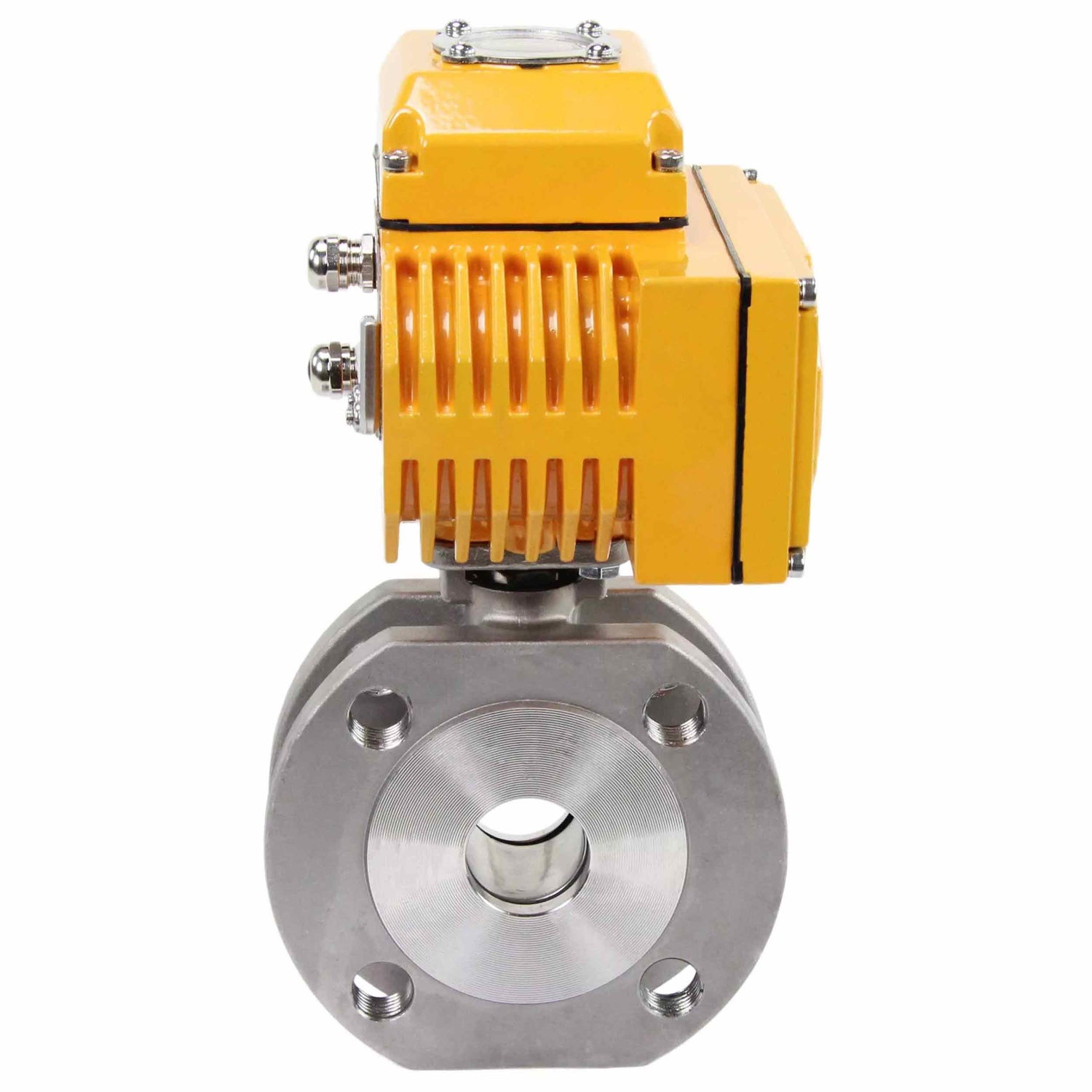

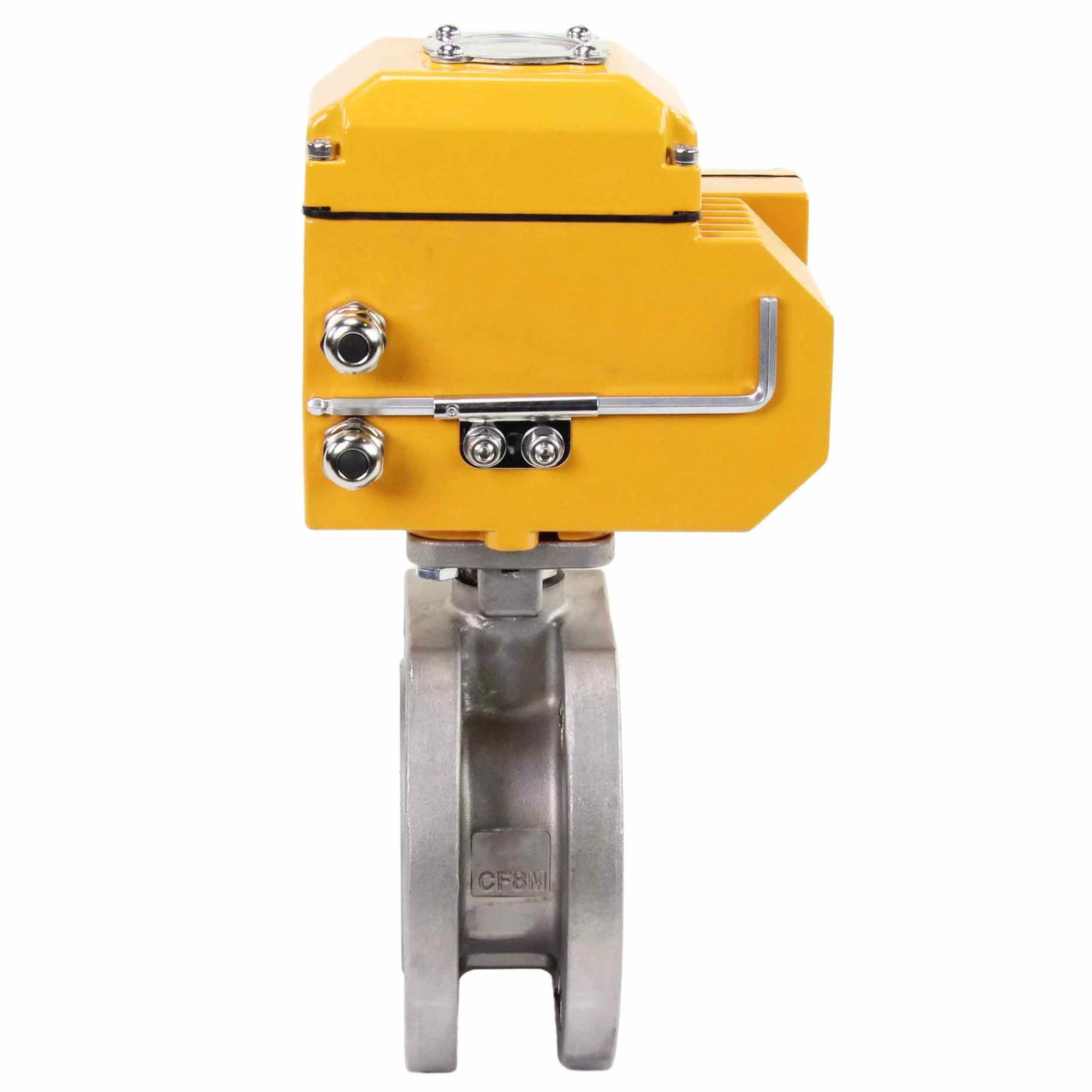

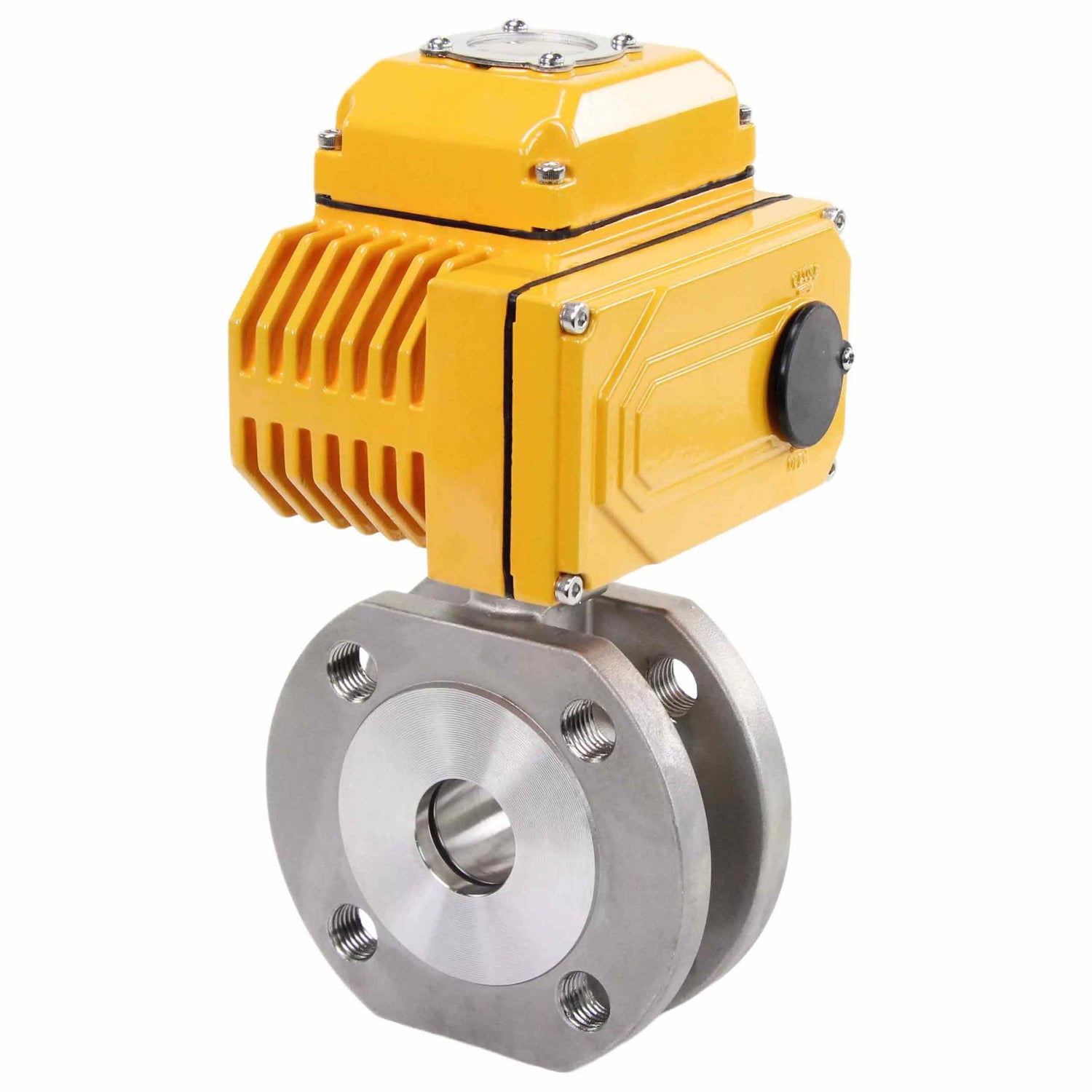

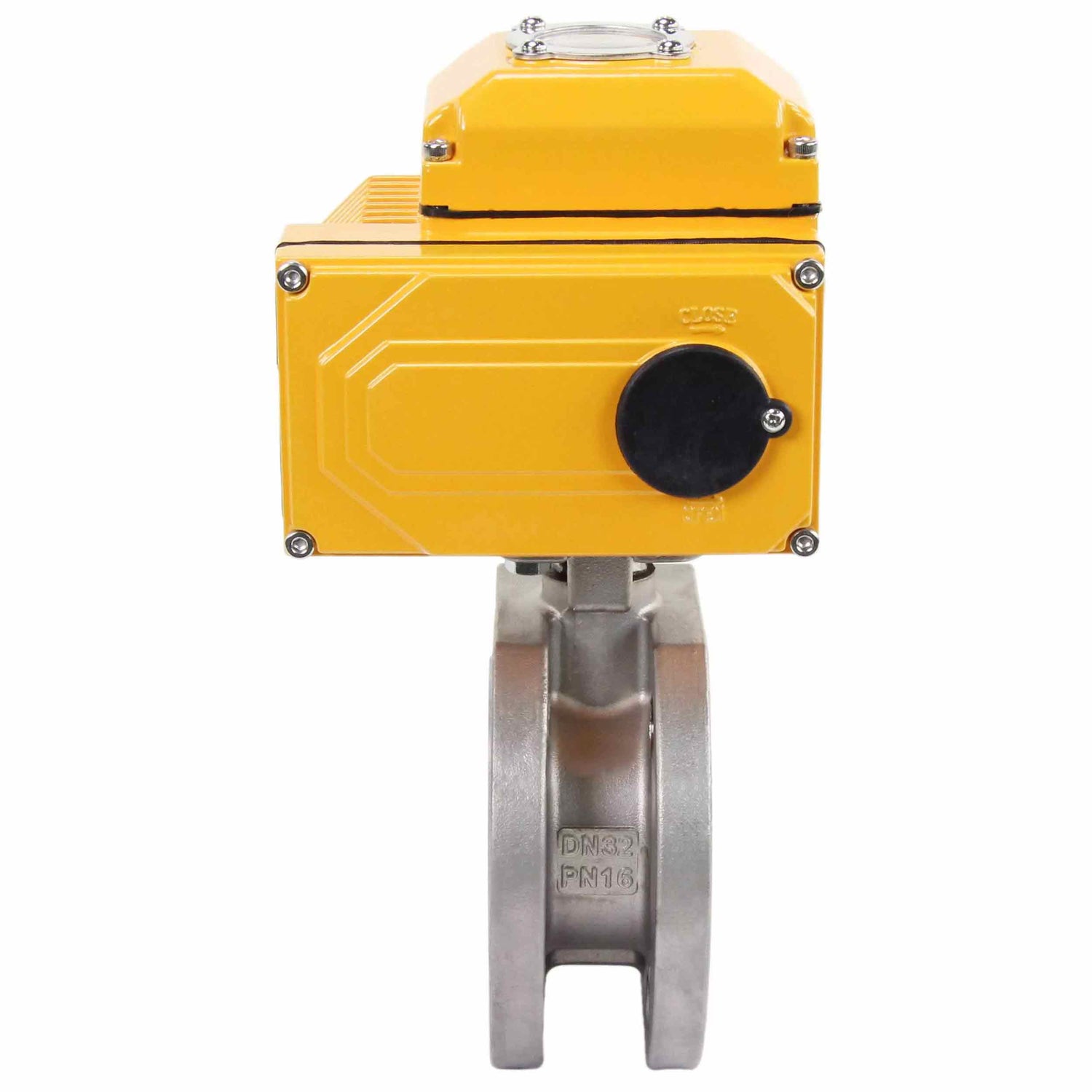

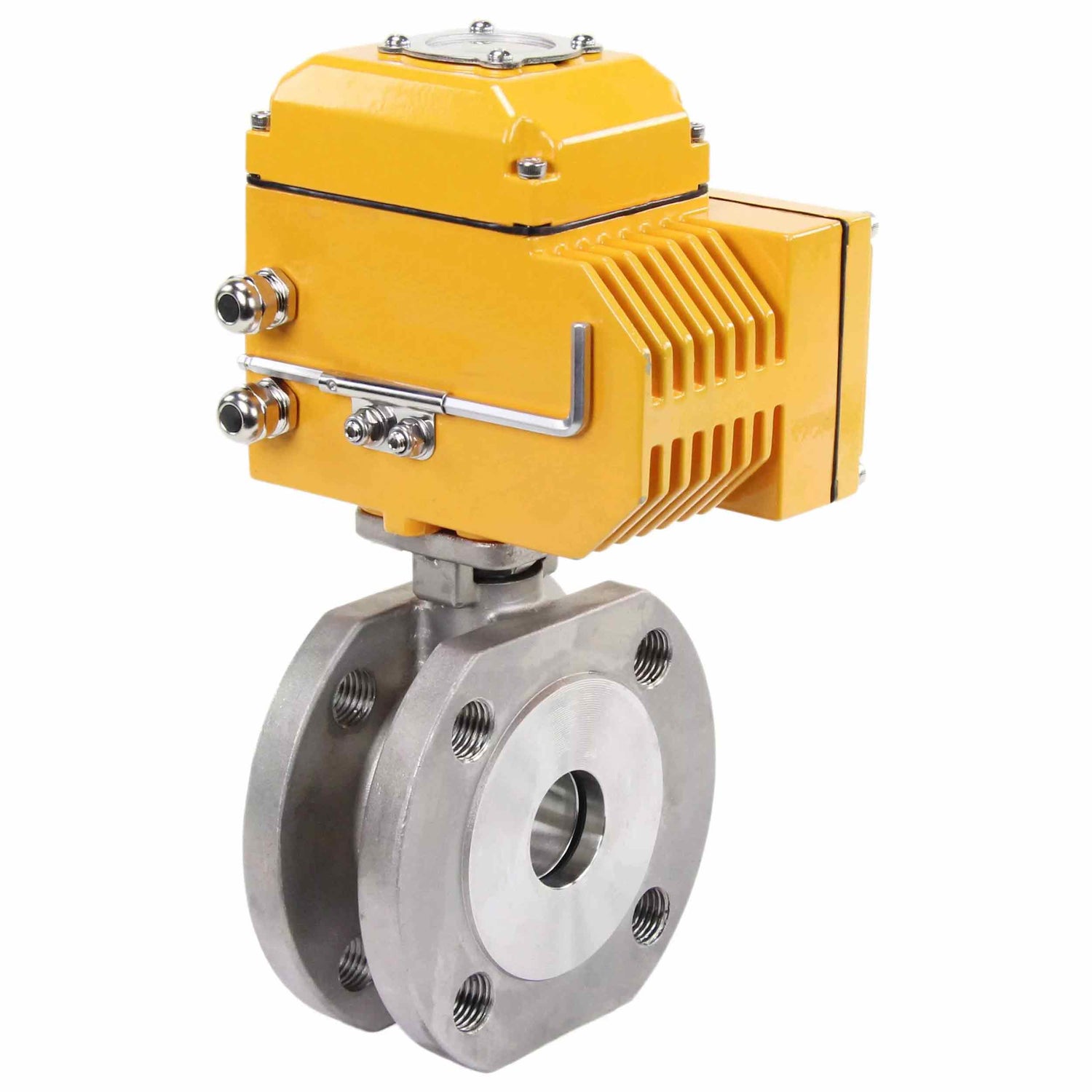

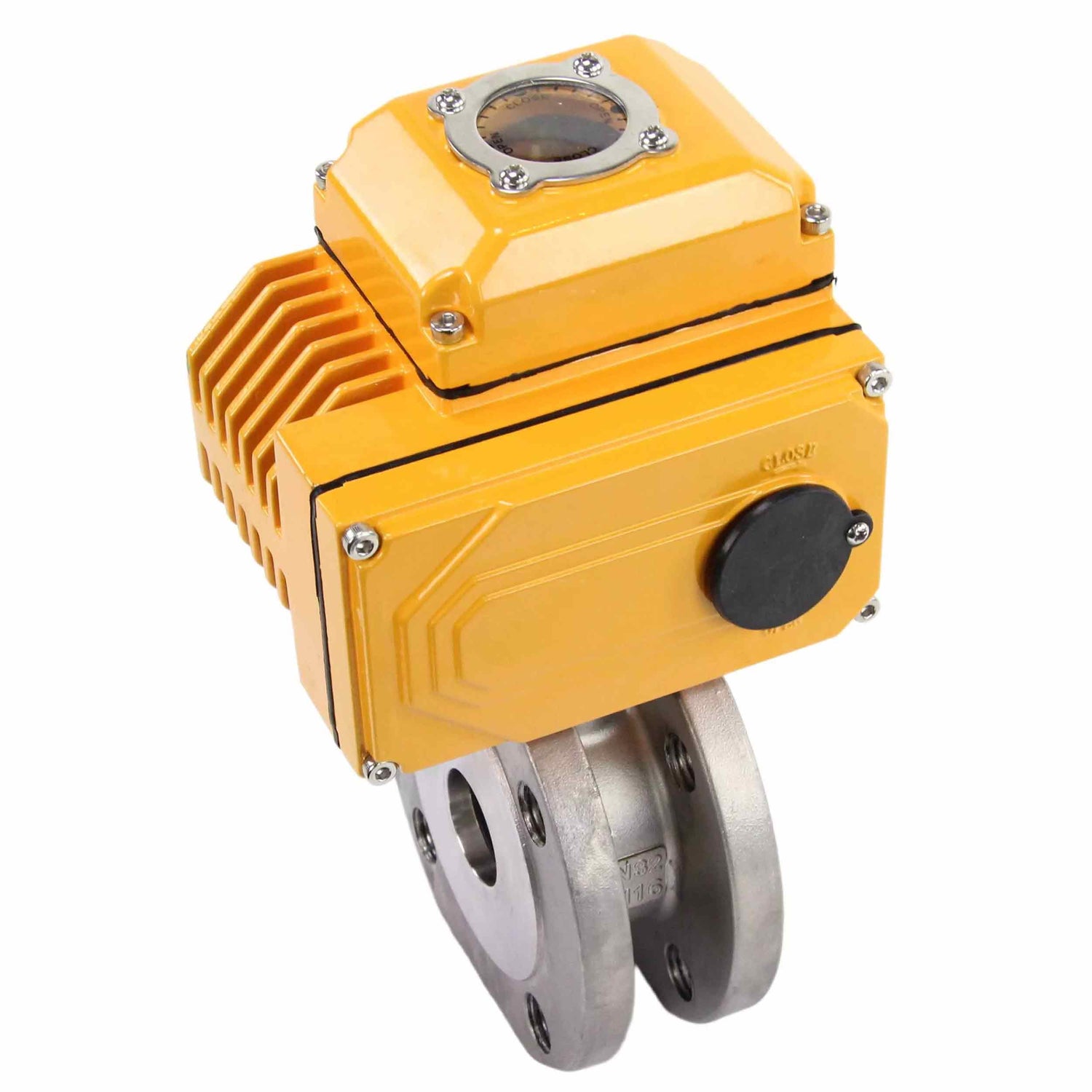

Edelstahl-Kugelhahn Elephant BV3232P-FP-Fb PSI232, Gehäuse - Edelstahl AISI 316, Dichtung - PTFE, voller Durchgang, Kompaktflansch, elektrischer Antrieb Elephant-003 24 V

Ein Kugelhahn aus Edelstahl ist ein zuverlässiges und vielseitiges Gerät zur Regelung des Durchflusses von Flüssigkeiten und Gasen in verschiedenen Industriezweigen. Er ist aus korrosionsbeständigem Edelstahl gefertigt, besitzt eine hohe Festigkeit und kann sowohl hohen Temperaturen als auch Drücken standhalten. Kugelhähne sind einfach zu bedienen, bieten eine sichere Abdichtung und minimieren das Risiko von Leckagen, was sie zu einer idealen Wahl für den Einsatz in der Öl- und Gasindustrie, in Wasseraufbereitungsanlagen, in der Lebensmittelindustrie und in anderen Bereichen macht, in denen ein zuverlässiges und langlebiges Ventil zur Regulierung von Stoffströmen benötigt wird.

Die elektrischen Elephant-Schwenkantriebe sind für die Fern- und Vor-Ort-Steuerung von Absperrarmaturen konzipiert. Sie finden breite Anwendung in der Gas-, Öl-, Metallurgie- und Lebensmittelindustrie, im Wohnungsbau und bei Versorgungsunternehmen usw. mit Umgebungstemperaturen von -20°...+70°C.

Das Gehäuse ist mit einer Heizung (7-10W 220V) ausgestattet und hat die folgenden Schutzarten: IP67, NEME 4 und 6, Anti-Korrosions-Beschichtung. Die Einbaumaße entsprechen der internationalen Norm ISO05211 / DIN3337. Der Antrieb ist mit einem Asynchronmotor mit Käfigläufer, automatischer Verriegelung der Antriebsposition, mechanischem Handgriff, Wärmeschutz, Schutz gegen Vibration X Y Z 10g (0,2-34 Hz, 30 Minuten) ausgestattet und ist für den Betrieb im Wiederhol-Kurzzeit-Modus S2 ausgelegt. Der Stellantrieb hat einen Hub von 90° mit einem Verstellbereich von ±10°. Die Begrenzung des Antriebsweges erfolgt durch Endschalter. Kabelanschluss 2 x M18. Die Spannungsversorgung erfolgt mit 24 V Gleichspannung.

Technische Parameter des Kugelhahns Elephant BV3232P-FP-Fb-ISO-H QT-N-EM-O1-24VDC-U1 DN15 Ru16

• Nenndurchmesser DN - 15 mm
• Nenndruck PN - 16 bar
• Dichtheitsklasse nach GOST 9544-2015 – „A“
• Gehäusematerial – Edelstahl AISI/SS 316/08Х17Н13М2
• Ventil ISO-Flanschtyp - F03
• Größe der Verstärkungswelle (quadratisch) - 9x9 mm
• Drehmoment an der Welle - 7 Nm
• Kugelmaterial – Edelstahl AISI/SS 316/08Х17Н13М2
• Dichtungstyp - PTFE
• Verbindung - Wafer
• Krangerätetyp - Zweiwege
• Ventilkugeldurchgang – voller Durchgang
• Wasserhahn - nein
• Steuerungstyp: Elektrisch angetrieben
• Arbeitsumgebungstemperatur: -20 bis +200 °C
• Medium – Wasser, Luft, Dampf, Öle, Brauchwasser, Öl
• Herkunftsland des Antriebs: China
• Anwendungsbereich - Wärmeversorgung
• Gewicht - 3,8 kg

Skizze des Kugelhahns Elephant BV3232P-FP-Fb-ISO-H QT-N-EM-O1-24VDC-U1 DN15 Ru16

Gesamt- und Einbaumaße des Kugelhahns Elephant BV3232P-FP-Fb-ISO-H QT-N-EM-O1-24VDC-U1 DN15 Ru16

• DN - 15 mm
• L - 34 mm
• A - 123 mm
• H - 178 mm
• F - 2 mm
• D - 15 mm
• D1 - 47 mm
• Anzahl und Durchmesser der Schraubenlöcher am Flansch N - ØM - 4 x 12 mm

QT-N-003EM-O1-24VDC-U1 - Eigenschaften

• Elektrischer Antriebstyp – Vierteldrehung
• Antriebsdrehmoment - 30 Nm
• Versorgungsspannung - 24 V
• Versorgungsspannung des Endschalters - 24 V
• Nennstromverbrauch - 0,5A
• Elektromotorleistung - 9 W
• Öffnungs-/Schließzykluszeit: 20 Sekunden.
• Gehäuseschutzart - IP67
• Verfügbarkeit der Handhilfsbetätigung – Sechskant
• Explosionsschutz des Gehäuses - nein
• Länge des Elektroantriebs - 123 mm
• Breite des Elektroantriebs - 123 mm
• Höhe des Elektroantriebs - 113 mm
• Herkunftsland - China
• Antrieb ISO-Flanschtyp - F03, F05
• Stabgröße - 11x11 mm
• Antriebsgewicht - 2,1 kg
