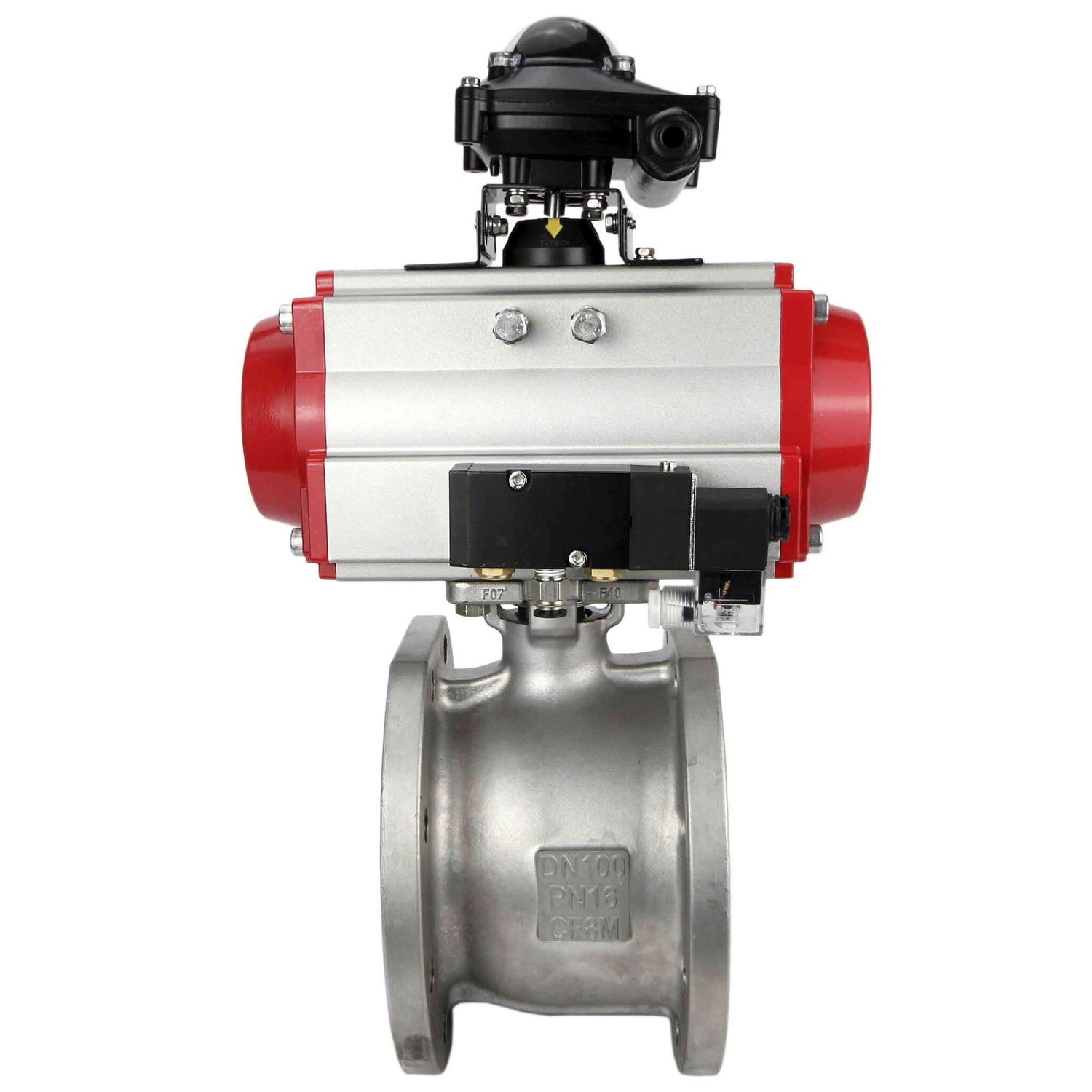

Edelstahl-Kugelhahn Elephant BV3232P-FP-Fb PSI232, Gehäusewerkstoff - Edelstahl AISI 316, Dichtung - PTFE, voller Durchgang, Kompaktflansch, pneumatischer Antrieb Elephant SA mit Rückstellfedern, pneumatischer Verteiler 4M310-08 24 V, Endschalterblock

Ein Kugelhahn aus Edelstahl ist ein zuverlässiges und vielseitiges Gerät zur Regelung des Durchflusses von Flüssigkeiten und Gasen in verschiedenen Industriezweigen. Er ist aus korrosionsbeständigem Edelstahl gefertigt, besitzt eine hohe Festigkeit und kann sowohl hohen Temperaturen als auch Drücken standhalten. Kugelhähne sind einfach zu bedienen, bieten eine sichere Abdichtung und minimieren das Risiko von Leckagen, was sie zu einer idealen Wahl für den Einsatz in der Öl- und Gasindustrie, in Wasseraufbereitungsanlagen, in der Lebensmittelindustrie und in anderen Bereichen macht, in denen ein zuverlässiges und langlebiges Ventil zur Regulierung von Stoffströmen benötigt wird.

Parameter des Krans Elephant BV3232P-FP-Fb-ISO-H DN80 mit einem pneumatischen Antrieb Elephant PA-SA-140-10, einem pneumatischen Verteiler 4M310-08 24V und einem Endschalterblock APL-210N:

• Nenndurchmesser DN - 80 mm
• Nenndruck PN - 16 bar
• Dichtheitsklasse nach GOST 54808-2011 - „A“
• Gehäusematerial – Edelstahl AISI/SS 316/08Х17Н13М2
• Kugelmaterial – Edelstahl AISI/SS 316/08Х17Н13М2
• Dichtungstyp - PTFE
• Verbindung - Wafer
• Krangerätetyp - Zweiwege
• Ventilkugeldurchgang – voller Durchgang
• Wasserhahn - nein
• Steuerungsart – pneumatischer Antrieb mit Rückholfedern
• Arbeitsumgebungstemperatur - von -20 bis +200
• Gewicht der Absperrventile für das Set - 10,3 kg
• Medium – Wasser, Luft, Dampf, Brauchwasser, Öl, Erdölprodukte
• Herkunftsland des Antriebs: China
• Anwendungsbereich - Wärmeversorgung
• Gewicht - 25,8 kg

Skizze des Kugelhahns Elephant BV3232P-FP-Fb-ISO-H DN80 mit pneumatischem Antrieb PA-SA-140-10, pneumatischem Verteiler 4M310-08 24V und Endschalterblock APL-210N

Gesamt- und Einbaumaße des Kugelhahns Elephant BV3232P-FP-Fb-ISO-H DN80 mit pneumatischem Antrieb PA-SA-140-10, pneumatischem Verteiler 4M310-08 24V und Endschalterblock APL-210N:

• L (Baulänge) - 113 mm
• N - ØМ - 8 x 16 mm
• D1 - 160 mm
• d - 73 mm
• D - 195 mm
• D2 - 133 mm
• T - 22 mm
• F - 2 mm
• E - 405 mm
• C - 174 mm
• H1 - 174 mm

Werkstoffe der Teile für Kugelhahn Elephant BV3232P-FP-Fb-ISO-H DN80:

Parameter des pneumatischen Stellantriebs Elephant PA-SA-140-10:

• Art des pneumatischen Antriebs – mit Rückholfedern
• Modell mit pneumatischem Antrieb – PA-SA-140-10
• Betriebsdruck des pneumatischen Antriebs - 6 bar
• Gehäuseschutzart - IP65
• Antriebsdrehwinkel - 90°
• Antriebsverstellbereich - 5°
• Schaftquadrat - 22x22
• Explosionsschutz – nein
• Herkunftsland des Antriebs: China
• Medium –
  Wasser, Luft, Dampf, Brauchwasser, Öl, Erdölprodukte

Skizze des pneumatischen Stellantriebs Elephant PA-SA-140-10

Parameter des Pneumatikverteilers 4M310-08 24V:

• Versorgungsspannung - 24 V
• Betriebsfrequenz - 5 Zyklen/Sek
• Wohnungsschutzgrad - 65
• Explosionsschutz – nein

Parameter des Endschalterblocks APL-210N:

• Modell - APL-210N
• Sensortyp - induktiv
• Designtyp - zylindrisch
• Versorgungsspannung - 90-250 Volt
• Strom - 300 mA
• Ausgangszustand – normalerweise offen
• Schaltabstand - 4 mm
• Triggeranzeige – ja

Anschlussplan für Endschalterblock APL-210N
