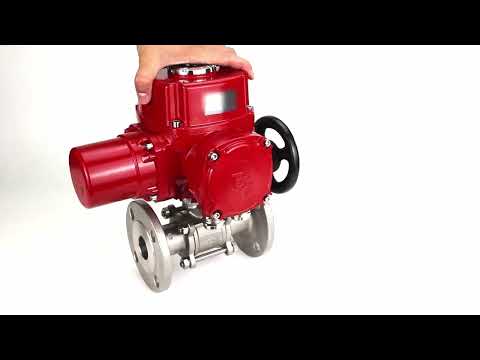

Edelstahl-Kugelhahn Elephant BVFPT.304.180 dreiteilig, Gehäusewerkstoff - Edelstahl SS304, Dichtung - PTFE, mit Flansch, voller Durchgang, elektrischer Schwenkantrieb Elephant QT-W (M) EX 380 V
Edelstahl-Kugelhahn Elephant BVFPT.304.180 dreiteilig, Gehäusewerkstoff - Edelstahl SS304, Dichtung - PTFE, mit Flansch, voller Durchgang, elektrischer Schwenkantrieb Elephant QT-W (M) EX 380 V - DN15 / 40 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist
Verfügbarkeit für Abholungen konnte nicht geladen werden
Lieferung und Versand
Lieferung und Versand
Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.
Beschreibung
Beschreibung
Ein Kugelhahn aus Edelstahl ist ein zuverlässiges und vielseitiges Gerät zur Regelung des Durchflusses von Flüssigkeiten und Gasen in verschiedenen Industriezweigen. Er ist aus korrosionsbeständigem Edelstahl gefertigt, besitzt eine hohe Festigkeit und kann sowohl hohen Temperaturen als auch Drücken standhalten. Kugelhähne sind einfach zu bedienen, bieten eine sichere Abdichtung und minimieren das Risiko von Leckagen, was sie zu einer idealen Wahl für den Einsatz in der Öl- und Gasindustrie, in Wasseraufbereitungsanlagen, in der Lebensmittelindustrie und in anderen Bereichen macht, in denen ein zuverlässiges und langlebiges Ventil zur Regulierung von Stoffströmen benötigt wird.
Die Kugelhähne Elephant BV3131P(3pc)-FP-F-ISO-H werden als Absperrventile in Wärmeversorgungssystemen, Wasserversorgungssystemen, in Dampf-, Brennstoff- und Pneumatiksystemen mit Druckluft und neutralen Gasen eingesetzt. Der Einbau von Armaturen dieser Baureihe ist in Anlagen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die nicht aggressiv gegen Armaturenwerkstoffe sind.
Die elektrischen Schwenkantriebe Elephant sind für die Fern- und Vor-Ort-Steuerung von Absperrarmaturen in Rohrleitungen mit einer Schwenkarmatur bestimmt. Sie werden in verschiedenen Zweigen der Volkswirtschaft eingesetzt: in der Gas-, Öl-, Metallurgie-, Lebensmittelindustrie, im Wohnungsbau und bei Versorgungsunternehmen usw.
Technische Parameter des Kugelhahns Elephant BV3131P(3pc)-FP-F-ISO-H QT-EX-M-O2-380VAC-U1 DN15 Ru40
- Nenndurchmesser DN - 15 mm
- Nenndruck PN - 40 bar
- Dichtheitsklasse nach GOST 9544-2015 – „A“
- Gehäusematerial – Edelstahl AISI/SS 304/08Х18Н10
- Typ des ISO-Flanschs der Fittings – F03, F04
- Größe der Verstärkungswelle (quadratisch) - 9x9 mm
- Kugelmaterial - Edelstahl AISI/SS 304/08Х18Н10
- Dichtungstyp - PTFE
- Anschluss - Flansch
- Krangerätetyp - Zweiwege
- Ventilkugeldurchgang – voller Durchgang
- Wasserhahn - nein
- Steuerungstyp: Elektrisch angetrieben
- Arbeitsumgebungstemperatur: -20 bis +180 °C
- Medium – Wasser, Dampf, Ölprodukte, flüssige Medien, neutrale Medien, gasförmige Medien
- Herkunftsland des Antriebs: China
- Anwendungsbereich - Wasserversorgung, Wärmeversorgung, Pneumatiksysteme
- Gewicht - 9,68 kg
Skizze des Kugelhahns Elephant BV3131P(3pc)-FP-F-ISO-H QT-EX-M-O2-380VAC-U1 DN15 Ru40
Gesamt- und Einbaumaße des Kugelhahns Elephant BV3131P(3pc)-FP-F-ISO-H QT-EX-M-O2-380VAC-U1 DN15 Ru40
- D - 95 mm
- L - 130 mm
- L1 - 215 mm
- H - 281 mm
Detailskizze des Kugelhahns Elephant BV3131P(3pc)-FP-F-ISO-H QT-EX-M-O2-380VAC-U1 DN15 Ru40
Materialien der Kugelhahnteile Elephant BV3131P(3pc)-FP-F-ISO-H QT-EX-M-O2-380VAC-U1 DN15 Ru40
| NEIN. | Name | Material | Menge |
| 1 | Rahmen | SS304/SS316 | 1 |
| 2 | Bolzenball | S304/S316 | 1 |
| 3 | Bolzen | S201/S304 | 4-6 |
| 4 | schrauben | S201/S304 | 6-12 |
| 5 | Siegel | PTFE | 1 |
| 6 | Aktie | SS304/SS316 | 1 |
| 7 | Öldichtung | SS201 | 1 |
| 8 | Deckel | WCB/CF8/CF8M | 2 |
| 9 | Sattelringe | PTFE | 2 |
| 10 | Anlaufscheibe | PTFE | 1 |
Elektroantrieb QT-EX-M-O2-380VAC-U1 - Eigenschaften
- Elektrischer Antriebstyp – Vierteldrehung
- Antriebsdrehmoment - 50 Nm
- Versorgungsspannung - 380 V
- Versorgungsspannung des Endschalters - 380 V
- Nennstromaufnahme - 0,35 A
- Umgebungstemperatur -30℃ bis 70℃
- Elektromotorleistung - 25 W
- Öffnungs-/Schließzykluszeit: 30 Sekunden.
- Gehäuseschutzart - IP67
- Explosionsschutz des Gehäuses - ja
- Длина электропривода - 310 мм
- Breite des Elektroantriebs - 215 mm
- Höhe des Elektroantriebs - 281 mm
- Herkunftsland - China
- Antrieb ISO-Flanschtyp - F05, F07
- Stabgröße - 17x17 mm
- Antriebsgewicht - 7,6 kg
Elektrischer Anschlussplan QT-EX-M-O2-380VAC-U1
