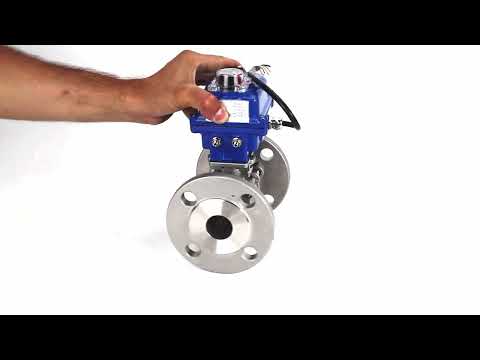

Edelstahl-Kugelhahn Elephant BVFPT-ISO.316.180 dreiteilig, Gehäusewerkstoff - Edelstahl SS316, Dichtung - PTFE, geflanscht, voller Durchgang, Elektroantrieb Elephant 003 blau 24 V

Ein Kugelhahn aus Edelstahl ist ein zuverlässiges und vielseitiges Gerät zur Regelung des Durchflusses von Flüssigkeiten und Gasen in verschiedenen Industriezweigen. Er ist aus korrosionsbeständigem Edelstahl gefertigt, besitzt eine hohe Festigkeit und kann sowohl hohen Temperaturen als auch Drücken standhalten. Kugelhähne sind einfach zu bedienen, bieten eine sichere Abdichtung und minimieren das Risiko von Leckagen, was sie zu einer idealen Wahl für den Einsatz in der Öl- und Gasindustrie, in Wasseraufbereitungsanlagen, in der Lebensmittelindustrie und in anderen Bereichen macht, in denen ein zuverlässiges und langlebiges Ventil zur Regulierung von Stoffströmen benötigt wird.

Der Kugelhahn Elephant wird als Absperrventil in Heizungs-, Wasserversorgungssystemen, in Dampf-, Kraftstoff- und Pneumatiksystemen mit Druckluft und neutralen Gasen eingesetzt. Der Einbau von Armaturen dieser Baureihe ist in Anlagen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die nicht aggressiv gegen Armaturenwerkstoffe sind.
Die elektrischen Elephant-Schwenkantriebe sind für die Fern- und Vor-Ort-Steuerung von Absperrarmaturen konzipiert. Sie finden breite Anwendung in der Gas-, Öl-, Metallurgie- und Lebensmittelindustrie, im Wohnungsbau, in kommunalen Einrichtungen usw., einschließlich Heizungs- und Warm-/Kaltwasserversorgungssystemen. Der Einsatz von elektrischen Stellantrieben für Absperrventile ermöglicht die Automatisierung von Prozessen und erleichtert die Steuerung der Technik. Die Einbaumaße entsprechen der internationalen Norm ISO 05211 / DIN3337.

Technische Parameter des Kugelhahns Elephant BV3232P(3pc)-FP-F-ISO-H QT-N-EM-O1-24VDC-U1 DN15 RU40

• Nenndurchmesser DN - 15 mm
• Nenndruck PN - 40 bar
• Dichtheitsklasse nach GOST 9544-2015 – „A“
• Gehäusematerial – Edelstahl AISI/SS 316/08Х17Н13М2
• Typ des ISO-Flanschs der Fittings – F03, F04
• Größe der Verstärkungswelle (quadratisch) - 9x9 mm
• Drehmoment an der Welle - 8 Nm
• Kugelmaterial - Edelstahl AISI/SS 316/08Х17Н13М2
• Dichtungstyp - PTFE
• Anschluss - Flansch
• Krangerätetyp - Zweiwege
• Ventilkugeldurchgang – voller Durchgang
• Wasserhahn - nein
• Steuerungstyp: Elektrisch angetrieben
• Arbeitsumgebungstemperatur: -20 bis +180 °C
• Medium – Wasser, Dampf, Ölprodukte, flüssige Medien, neutrale Medien, gasförmige Medien
• Herkunftsland des Antriebs: China
• Anwendungsbereich - Wasserversorgung, Wärmeversorgung, Pneumatiksysteme
• Gewicht - 3,28 kg

Skizze des Kugelhahns Elephant BV3232P(3Stück)-FP-F-ISO-H QT-N-EM-O1-24VDC-U1 DN15 Ru40

Gesamt- und Einbaumaße des Kugelhahns Elephant BV3232P(3pc)-FP-F-ISO-H QT-N-EM-O1-24VDC-U1 DN15 Ru40

• DN - 15 mm
• L - 130 mm
• L1 - 121 mm
• D - 95 mm
• H - 110,2 mm

QT-N-EM-O1-24VDC-U1 - Eigenschaften

• Elektrischer Antriebstyp – Vierteldrehung
• Antriebsdrehmoment - 30 Nm
• Versorgungsspannung - 24 V
• Versorgungsspannung des Endschalters - 24 V
• Nennstromverbrauch - 0,1A
• Elektromotorleistung - 25 W
• Öffnungs-/Schließzykluszeit: 25 Sekunden.
• Gehäuseschutzart - IP67
• Verfügbarkeit der Handhilfsbetätigung – Sechskant
• Explosionsschutz des Gehäuses - nein
• Länge des Elektroantriebs - 121 mm
• Breite des Elektroantriebs - 100 mm
• Höhe des Elektroantriebs - 110,2 mm
• Herkunftsland - China
• Antrieb ISO-Flanschtyp - F03, F05
• Stabgröße - 11x11 mm
• Antriebsgewicht - 1,2 kg

Elektrischer Anschlussplan QT-N-EM-O1-24VDC-U1
