Elephant  |  SKU: D160-37440

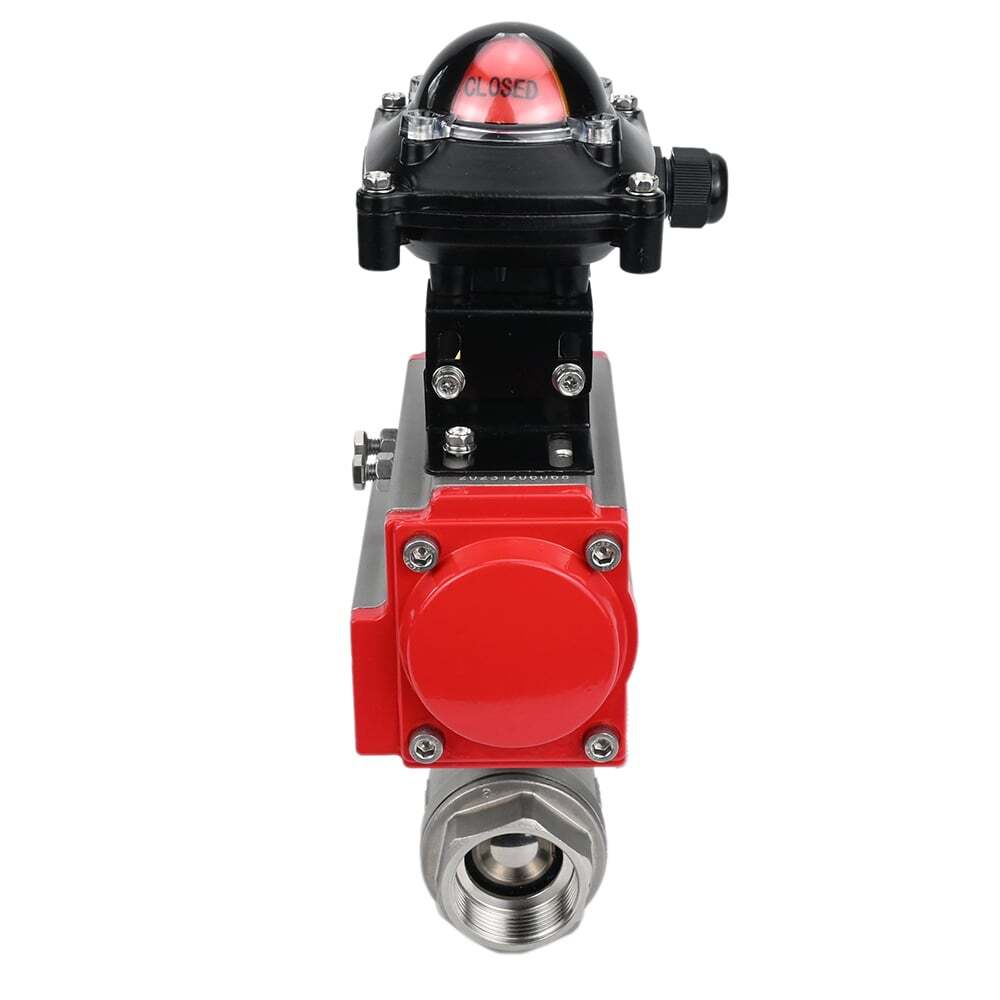

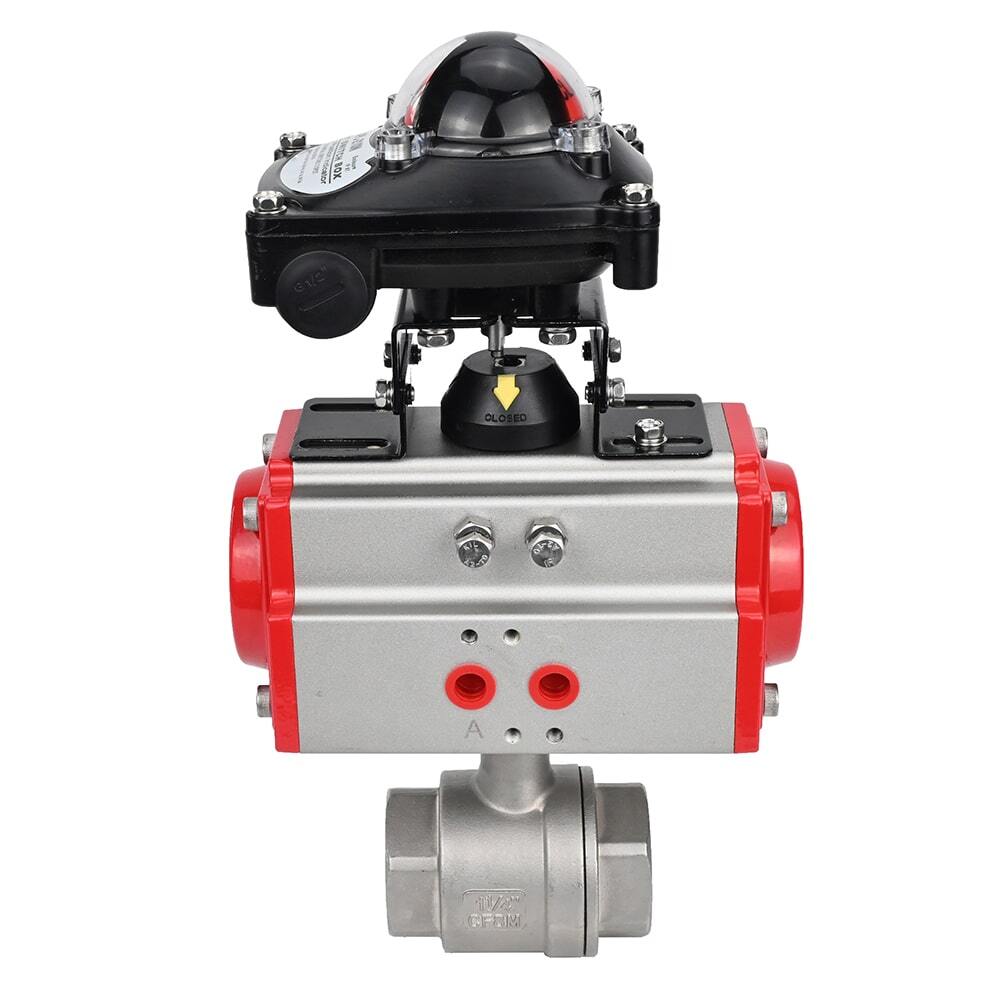

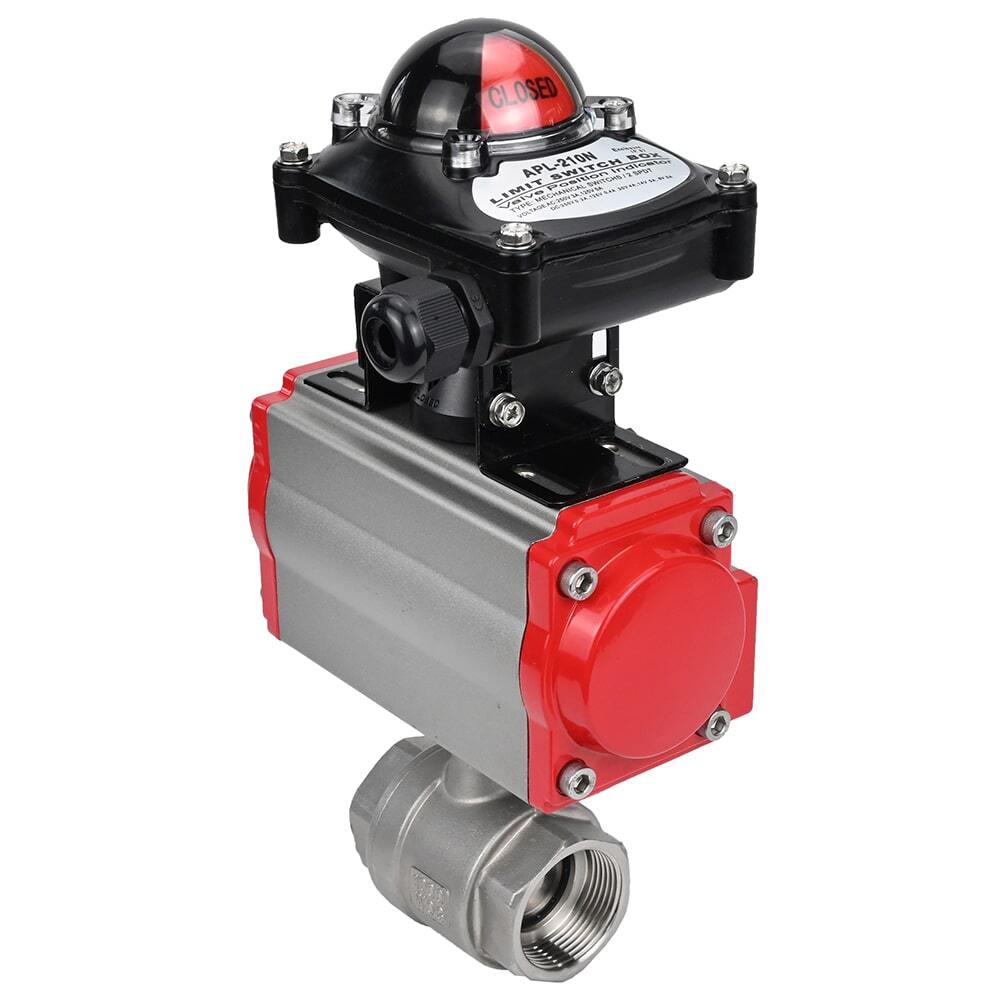

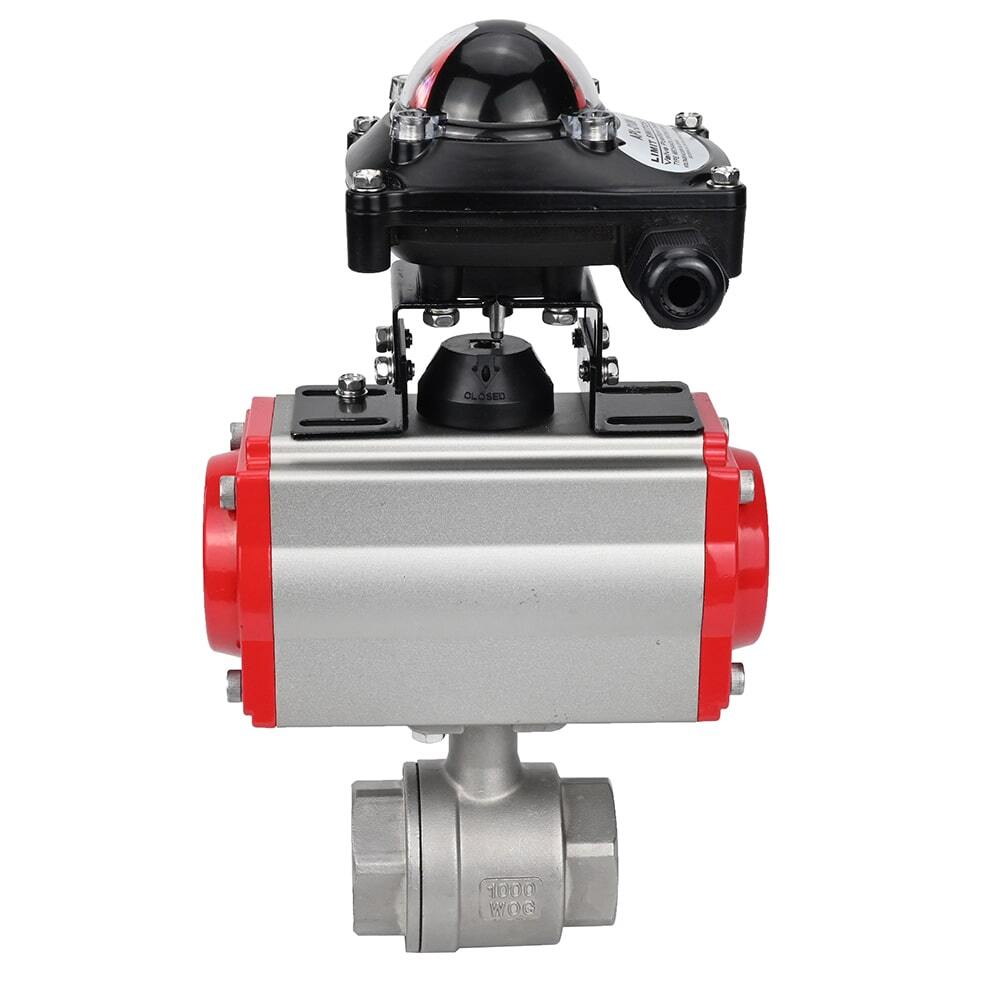

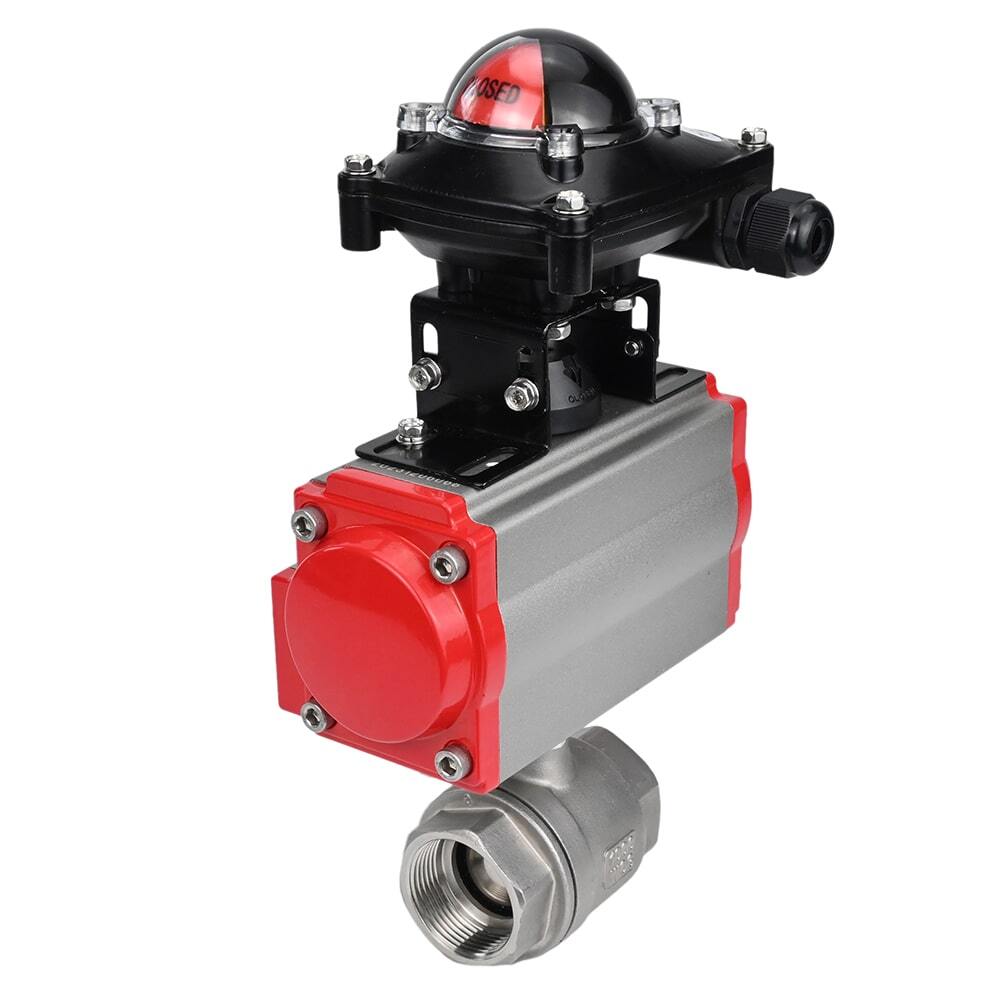

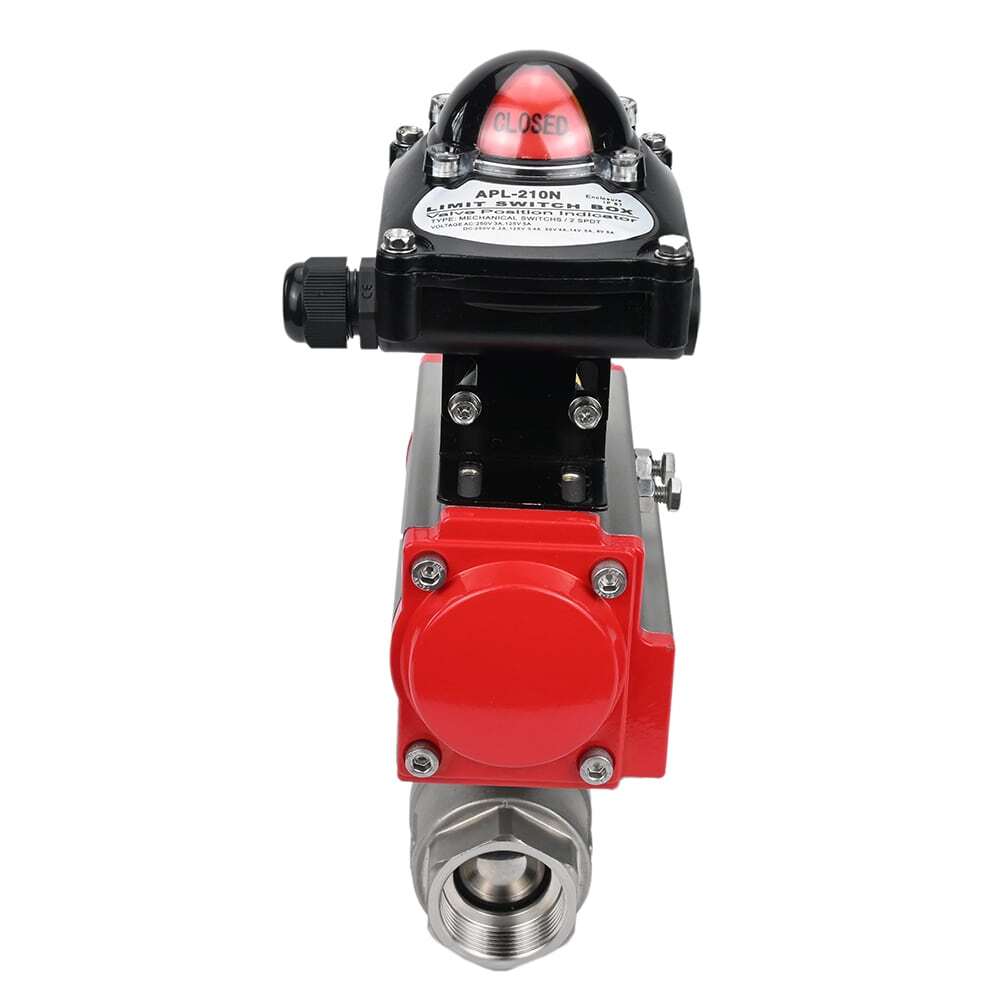

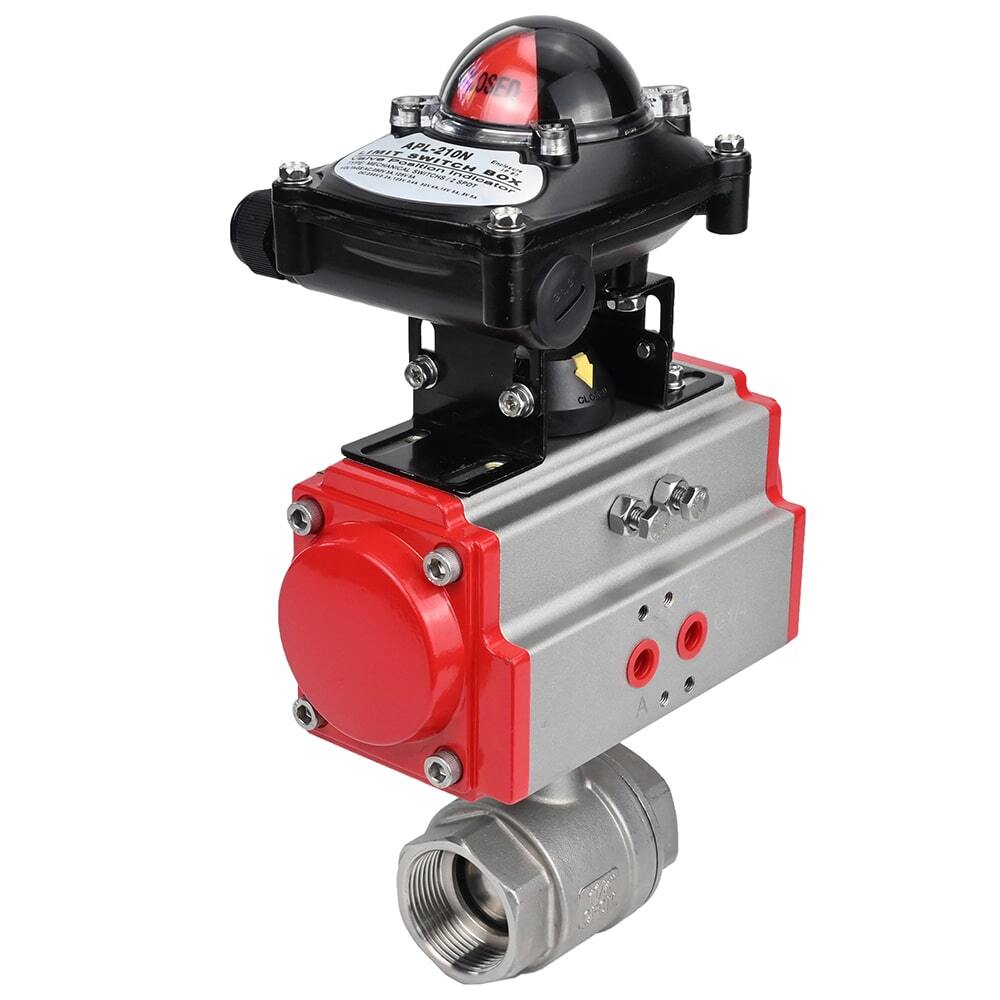

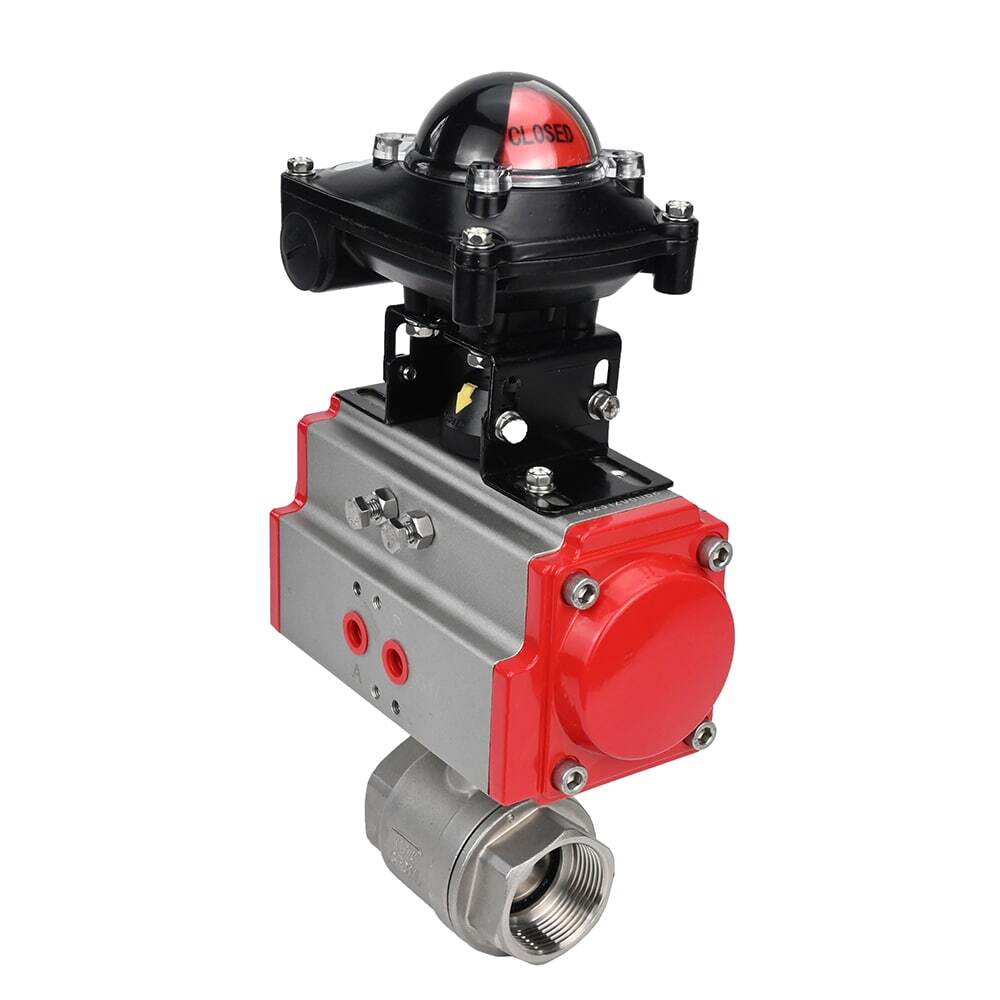

Edelstahl-Kugelhahn Elephant BVMP.316.230-ISO 914 PSI, mit Gewinde, voller Durchgang, Gehäusematerial - Edelstahl AISI 316, mit pneumatischem Antrieb mit Rückstellfedern Elephant SA, Endschalterblock APL-410N EX

€196,36
inkl. MwSt. Versand wird beim Checkout berechnet.

Edelstahl-Kugelhahn Elephant BVMP.316.230-ISO 914 PSI, mit Gewinde, voller Durchgang, Gehäusematerial - Edelstahl AISI 316, mit pneumatischem Antrieb mit Rückstellfedern Elephant SA, Endschalterblock APL-410N EX - DN10 / 63 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Der Edelstahlkugelhahn wird als Absperrarmatur in Wärme- und Wasserversorgungsanlagen, Dampf-, Kraftstoff- und Pneumatikanlagen mit Druckluft und neutralen Gasen eingesetzt. Der Einbau von Armaturen dieser Baureihe ist in Anlagen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die nicht aggressiv auf die Werkstoffe der Armatur wirken.





Technische Merkmale der Kugelhähne Elephant BV3232P(2pc)-FP-T-ISO-H PA-SA APL-410N Ex

Nenndurchmesser DN, mm 15 – 100
Nenndruck PN, bar 63/40
Maximale Umgebungstemperatur t, ⁰C Bis zu +230
Abdichtung im Ventil gemäß Klasse A GOST 9544-2015
Arbeitsumgebung Wasser, Dampf, Ölprodukte und andere flüssige oder gasförmige Medien, die gegenüber den verwendeten Materialien neutral sind
Pipeline-Anschluss mit Gewinde
Art der Kontrolle manuell (Griff-Hebel)
Ballpass volle Bohrung
Innengewinde BSP, GOST 6357-81

Werkstoffskizze Kugelhahn Elephant BV3232P(2pc)-FP-T-ISO-H PA-SA APL-410N Ex

Werkstoffe der Teile für Kugelhahn Elephant BV3232P(2pc)-FP-T-ISO-H PA-SA APL-410N Ex

NEIN. Teilename Material
1.6 Rahmen Edelstahl Stahl SS316
2.4 Kugeldichtung PTFE
3 Ball Edelstahl Stahl SS316
5 O-Ring PTFE
7 Aktie Edelstahl Stahl SS316
8 Stangendichtung VITON





Technische Daten der pneumatischen Antriebe

Design Mit Rückholfedern
Nenndruck PN, bar 12
Arbeitsdruck, bar 2…8
Arbeitsumgebung Gefilterte Druckluft oder nicht aggressive Gase, Öle
Maximaler Partikeldurchmesser weniger als 30 µm2
Betriebstemperatur t, ⁰C • von –20 bis +80 • von –40 bis +80 (Niedertemperaturversion) • von –20 bis +160 (trockene Luft)
Einstellbereich ±5° für Drehung um 0° und 90°
Manuelle Vervielfältigung Es gibt
Positionsanzeige offen/geschlossen
Betriebsumgebung drinnen und draußen. (Alle Innen- und Außenteile sind mit einer Korrosionsschutzbeschichtung versehen)

Materialskizze des pneumatischen Antriebs



Materialien für pneumatische Antriebsteile

NEIN. Name Material
1 Rahmen extrudiertes Aluminium
2 Seitliche Stecker Aluminiumguss
3 Gang Edelstahl Stahl
4 Kolben Stahl/Aluminium
5 Stubs Edelstahl Stahl
6 Kolbenring NBR
7 Federn Federstahl
8 Kolbenlager technischer Kunststoff
9 Kolbenring NBR
10 Stub NBR
11 Druckring technischer Kunststoff
12 Ring technischer Kunststoff
13 Waschmaschine Edelstahl Stahl
14 Federklemme Edelstahl Stahl
15 Indikator Plastik
16 Blinkergehäuse Plastik
17 Lager technischer Kunststoff
18 Nocken Stahl
19 Lager NBR
20 Lager technischer Kunststoff
21 Lager technischer Kunststoff
22 O-Ring NBR
23 O-Ring NBR
24 Lager Edelstahl Stahl
25 Einstellmutter Edelstahl Stahl
26 Einstellschraube Edelstahl Stahl
27 Ärmel Aluminium





Technische Merkmale der Endschaltereinheit APL-410N EX

Rahmen Allwetter-IP65 explosionsgeschützt Exd IIB T6
Kabelverschraubungen 2 x NPT1/2 Zoll
Klemmenblöcke 8 Punkte (0,05 – 2,5) mm2
Positionsanzeige 0 - 90° (freie Drehung um 90°) GESCHLOSSEN - rot; OFFEN – gelb
Schalter/Sensoren zwei mechanische Schalter, zwei Näherungssensoren
Nennspannung, V 250
Zulässige Umgebungstemperatur, °C от -25 до +80
Lebensdauer, Jahre 10



    Materialien des Endschalterblocks APL-410N EX:

    Name Materialien
    Gehäusedeckel und Gehäuse Aluminium-Druckguss
    Welle Edelstahl Stahl
    Blinkerabdeckung Polycarbonat
    Nocken Polycarbonat
    Frühling Edelstahl Stahl
    Schrauben des Gehäusedeckels Edelstahl Stahl
    O-Ring NBR
    Ärmel Bronze
    O-Ring (Welle) Edelstahl Stahl
    Erdungsklemme Edelstahl Stahl
    Indikator ABS-Kunststoff/Polycarbonat
    Halterung Edelstahl Stahl



    Spezifikation
    • Herkunftsland
      China
    • Portöffnung
      Voller Hafen
    • Körpermaterial
      Rostfreier Stahl AISI 316
    • Materialball
      Rostfreier Stahl AISI 316
    • Materialkugeldichtung
      PTFE
    • Maximal zulässige Temperatur
      230 °C
    • Verbindungstyp
      Gewinde NPT/BSP
    • Steuerungstyp
      Pneumatischer Antrieb
    • Betriebsumgebung
      Wasser, Luft, Ölprodukte
    • Anwendungen
      Wärmeversorgung
    • Ventilrückmeldung
      No
    • Explosionsgeschützt
      Ja
    • Drehmoment
      8 Nm
    • Elektropneumatischer Stellungsregler
      Pneumatischer Antrieb
    • Pneumatischer Antrieb
      Mit Rückholfedern
    • Endschalter
      Ja

    Bewertungen (0)

    Dokumentation
    nullLimit switch ELEPHANT APL-410N EX explosion-proof
    nullData sheet for limit switch unit Elephant APL-410N EX
    nullBall valve ELEPHANT BV3232P 2pc -FP-F-ISO-H
    nullBall valve ELEPHANT BV3232P 2pc -FP-F-ISO-R

    Zahlung & Sicherheit

    Zahlungsmethoden

      Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

      Verfügbare Varianten

      SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
      D160-37440DN1063 bar €196,36 0 Auf Lager
      D160-37439DN1563 bar €192,51 Ausverkauft
      D160-37438DN2063 bar €200,53 Ausverkauft
      D160-37437DN2563 bar €231,47 Ausverkauft
      D160-37434DN5063 bar €346,99 Ausverkauft
      D160-37432DN8063 bar €631,98 Ausverkauft
      D160-37431DN10063 bar €1.155,31 Ausverkauft
      D160-37435DN4063 bar €316,42 Ausverkauft
      D160-37433DN6563 bar €451,98 Ausverkauft
      D160-37436DN3263 bar €267,48 Ausverkauft
