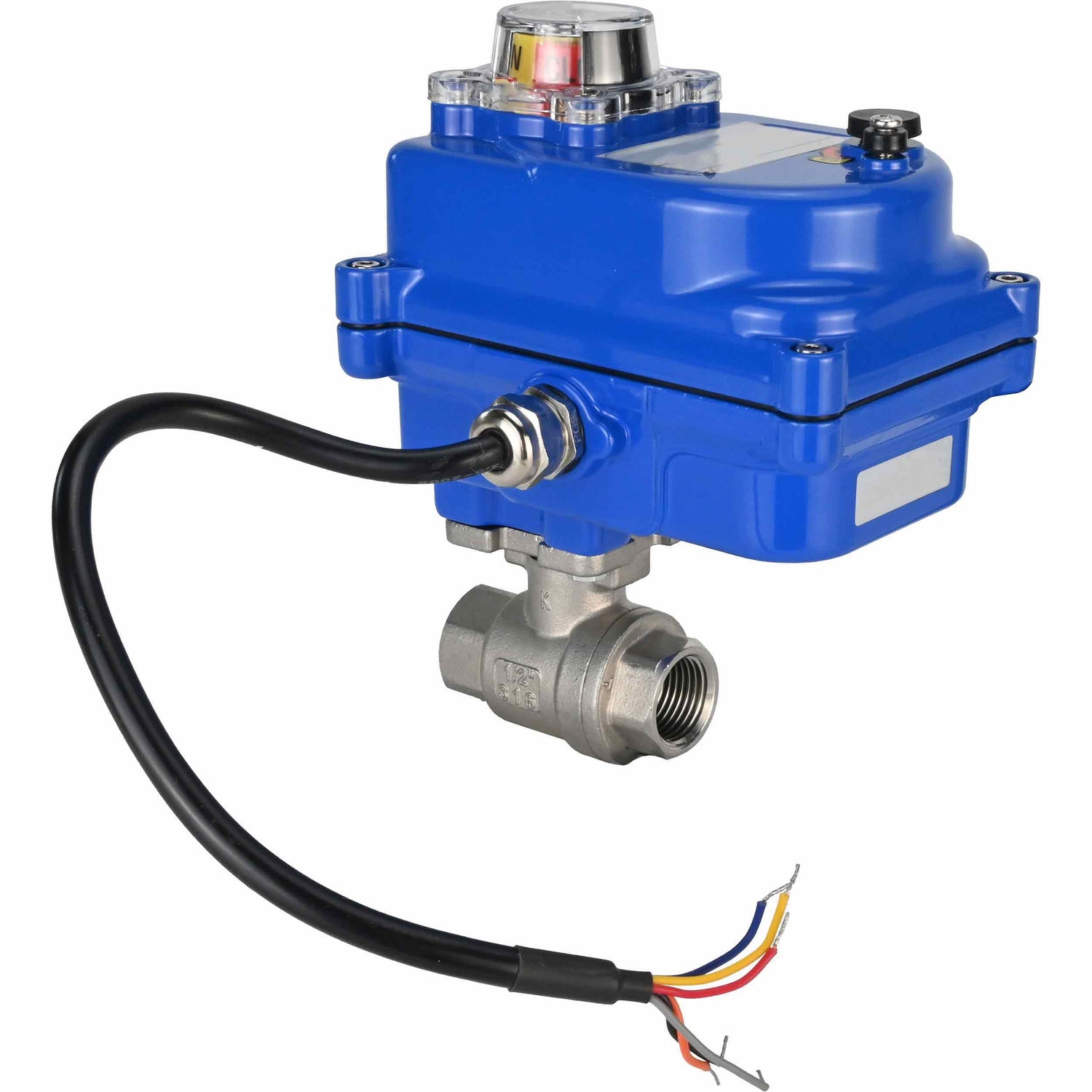

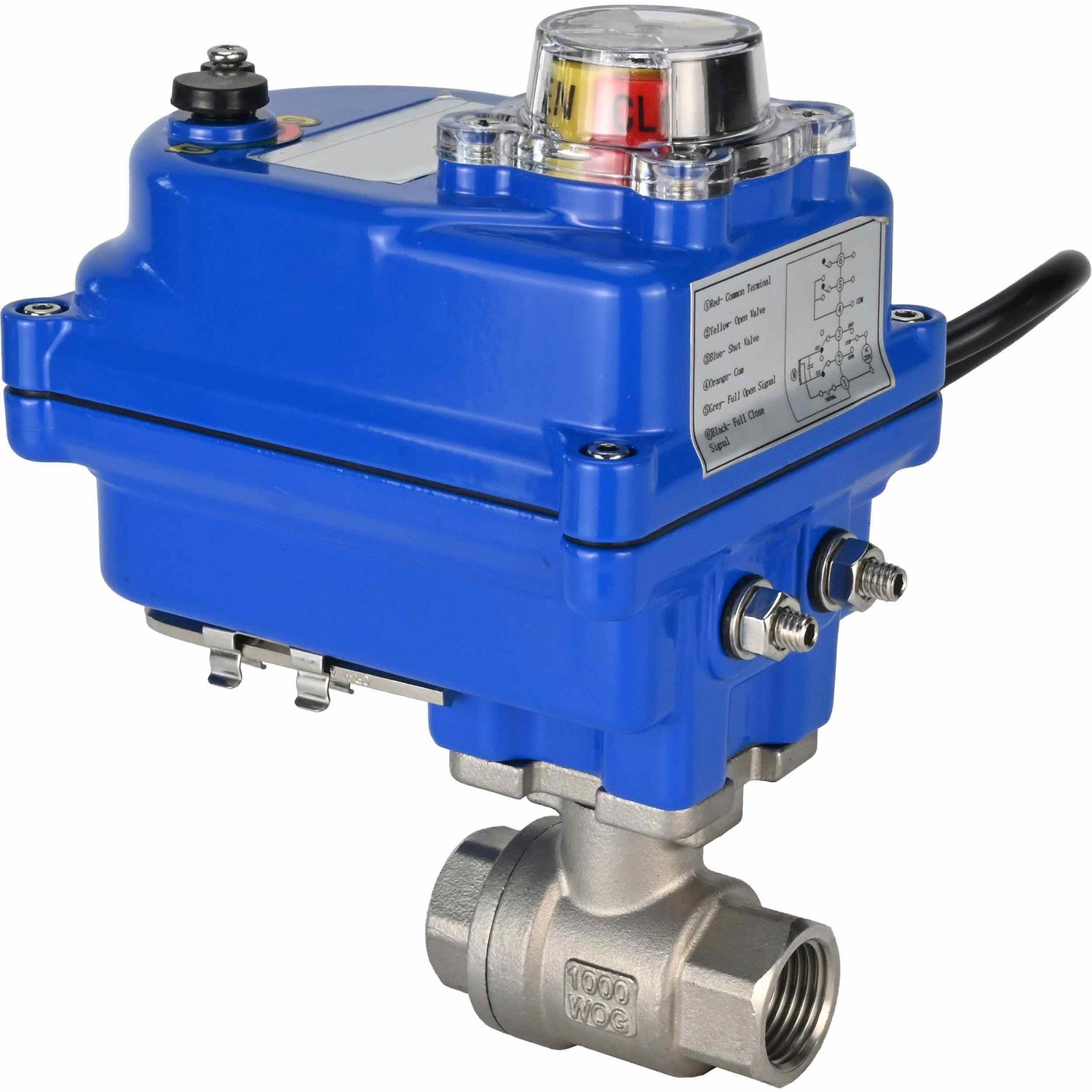

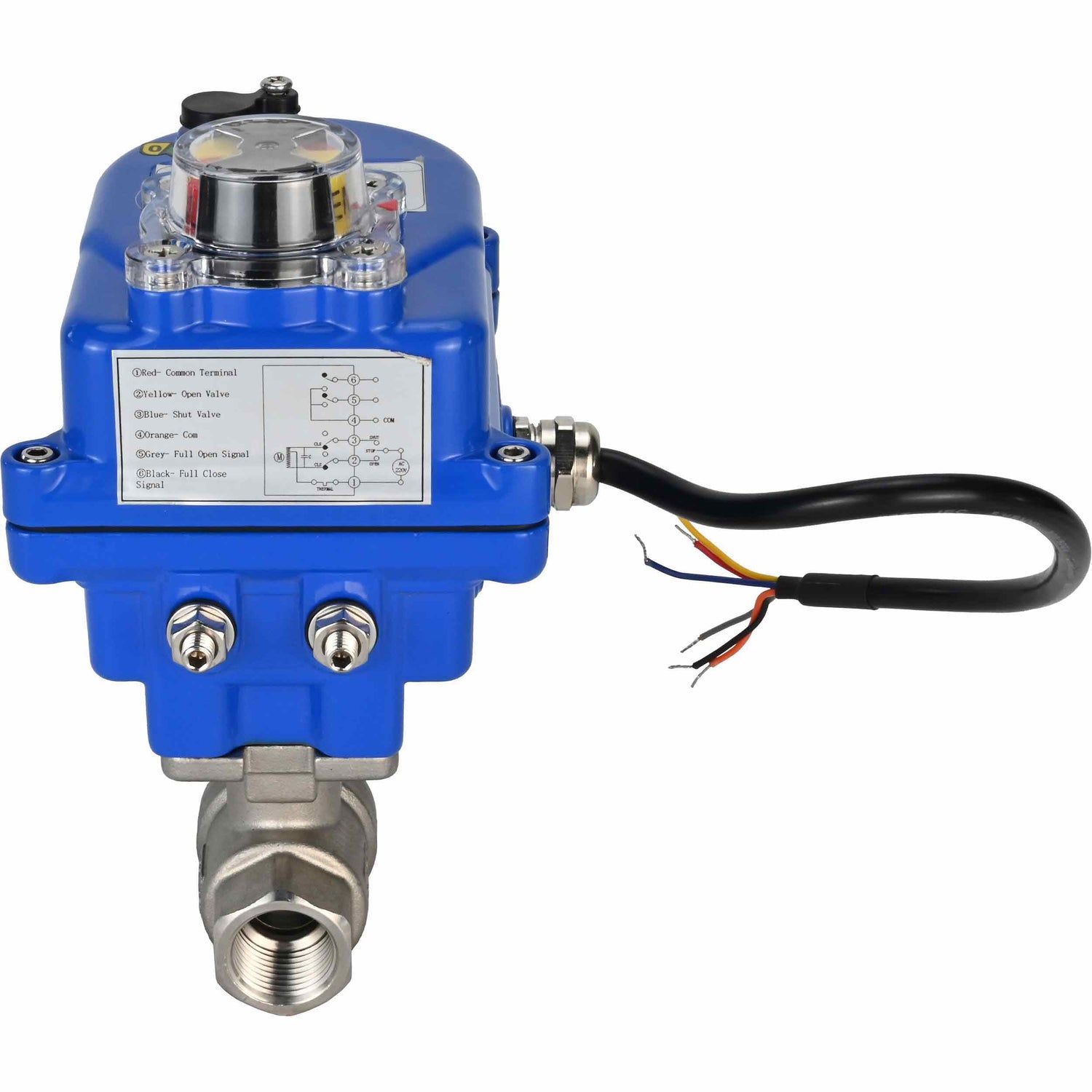

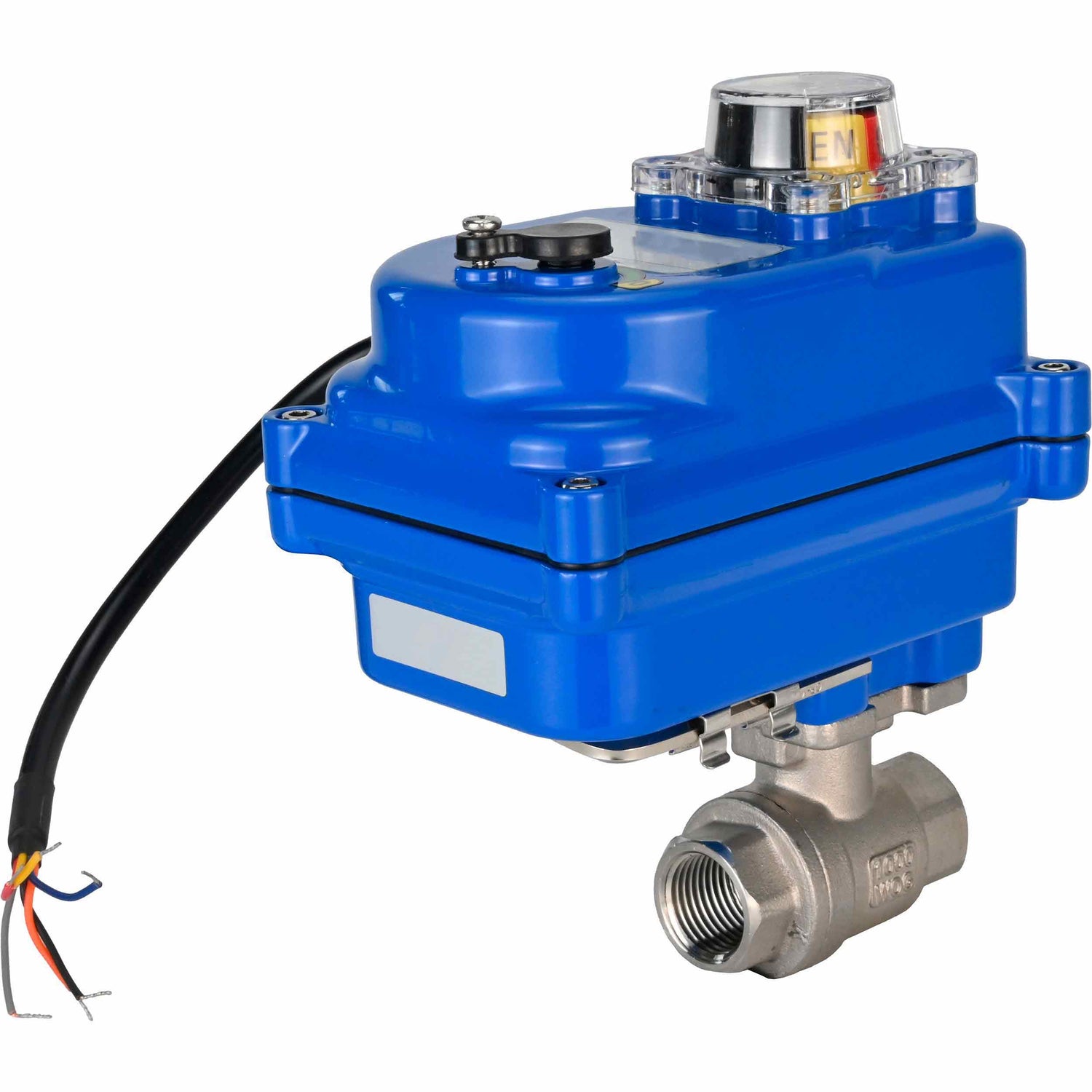

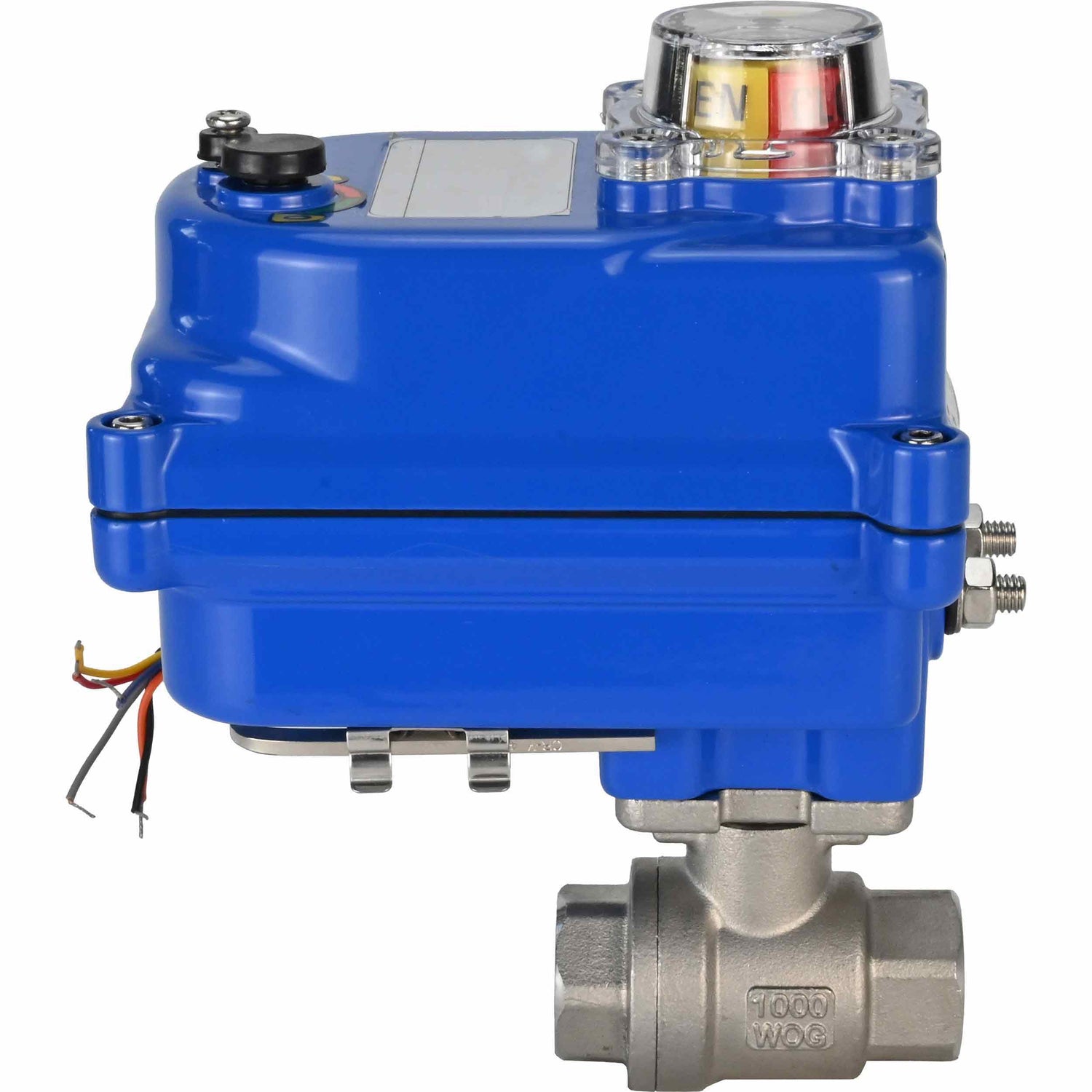

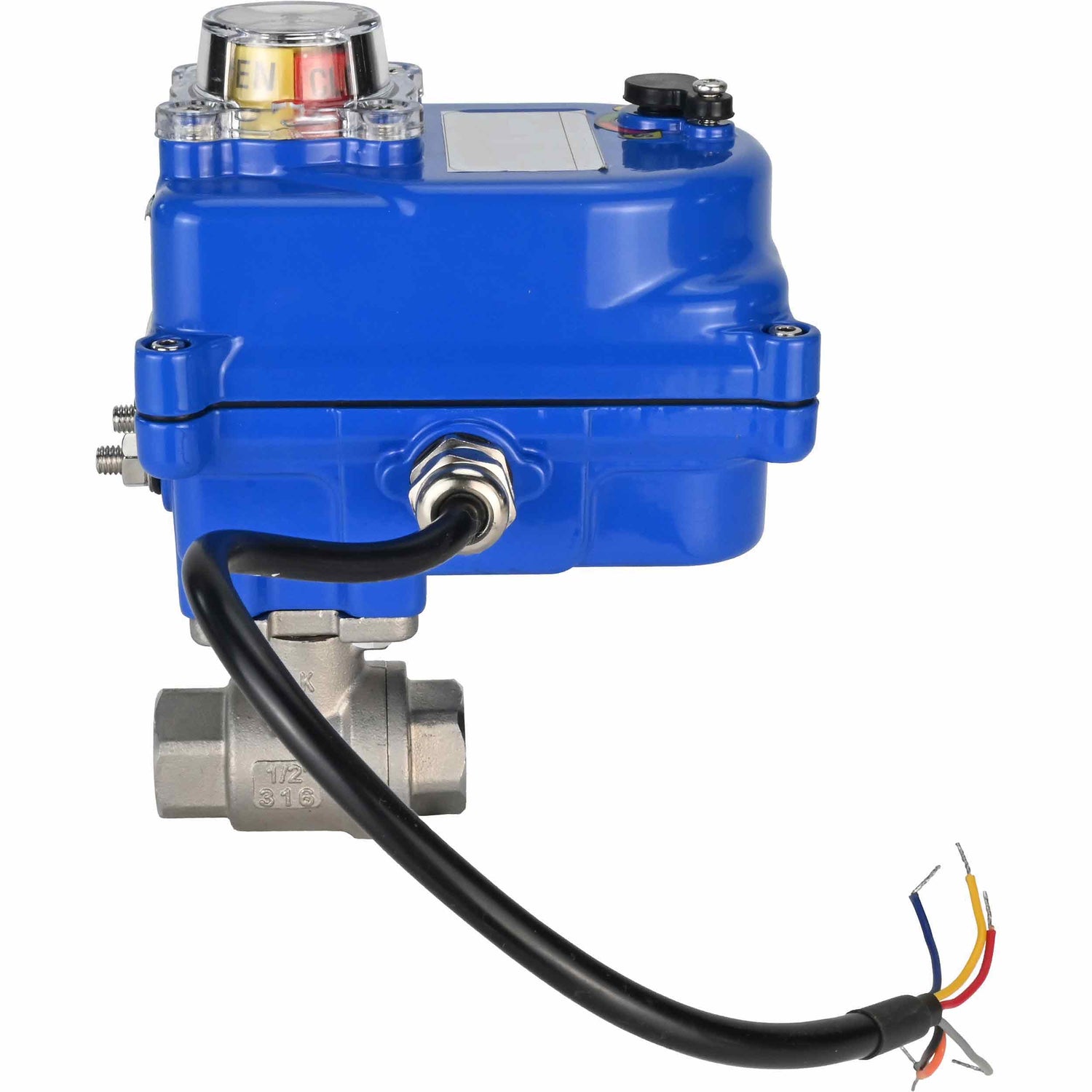

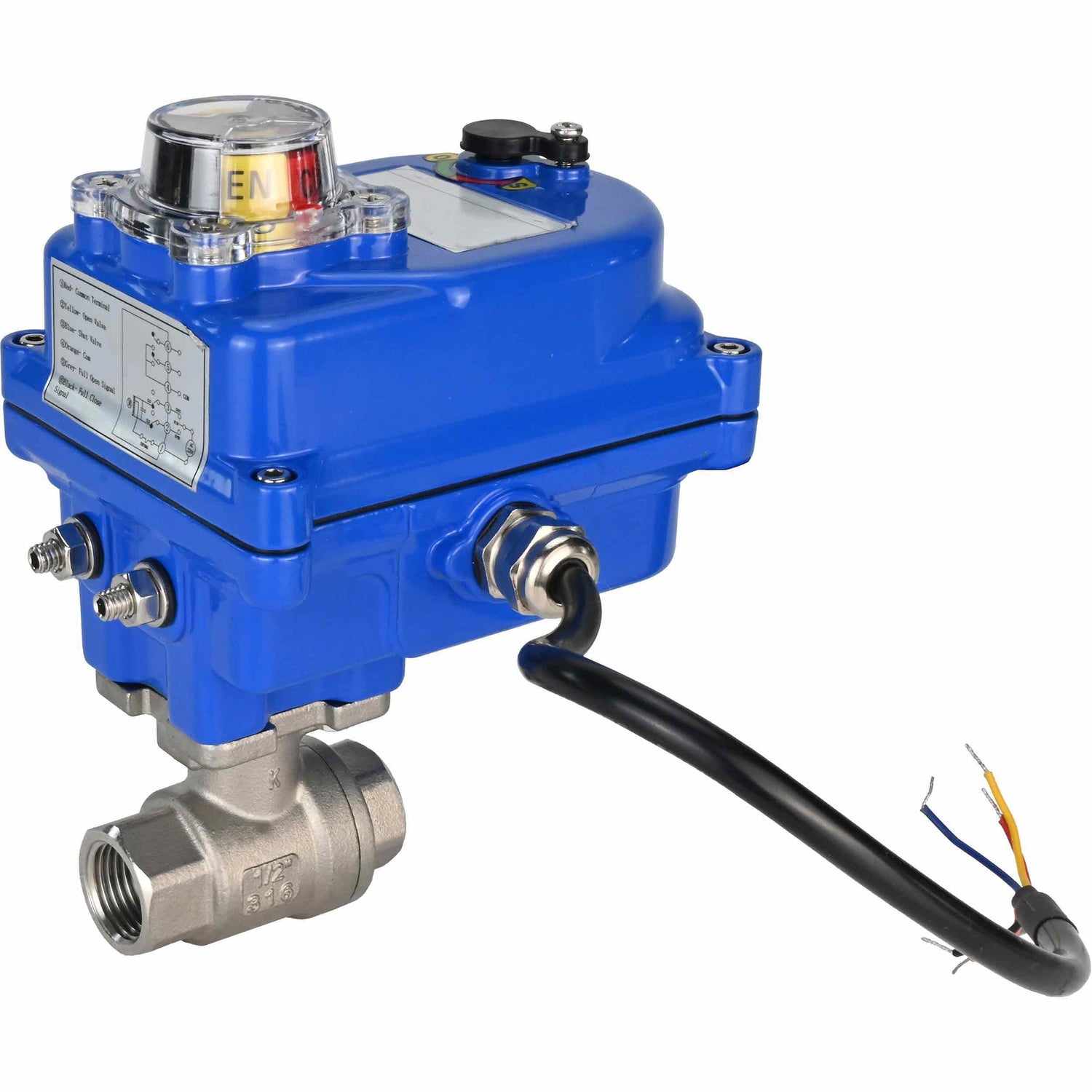

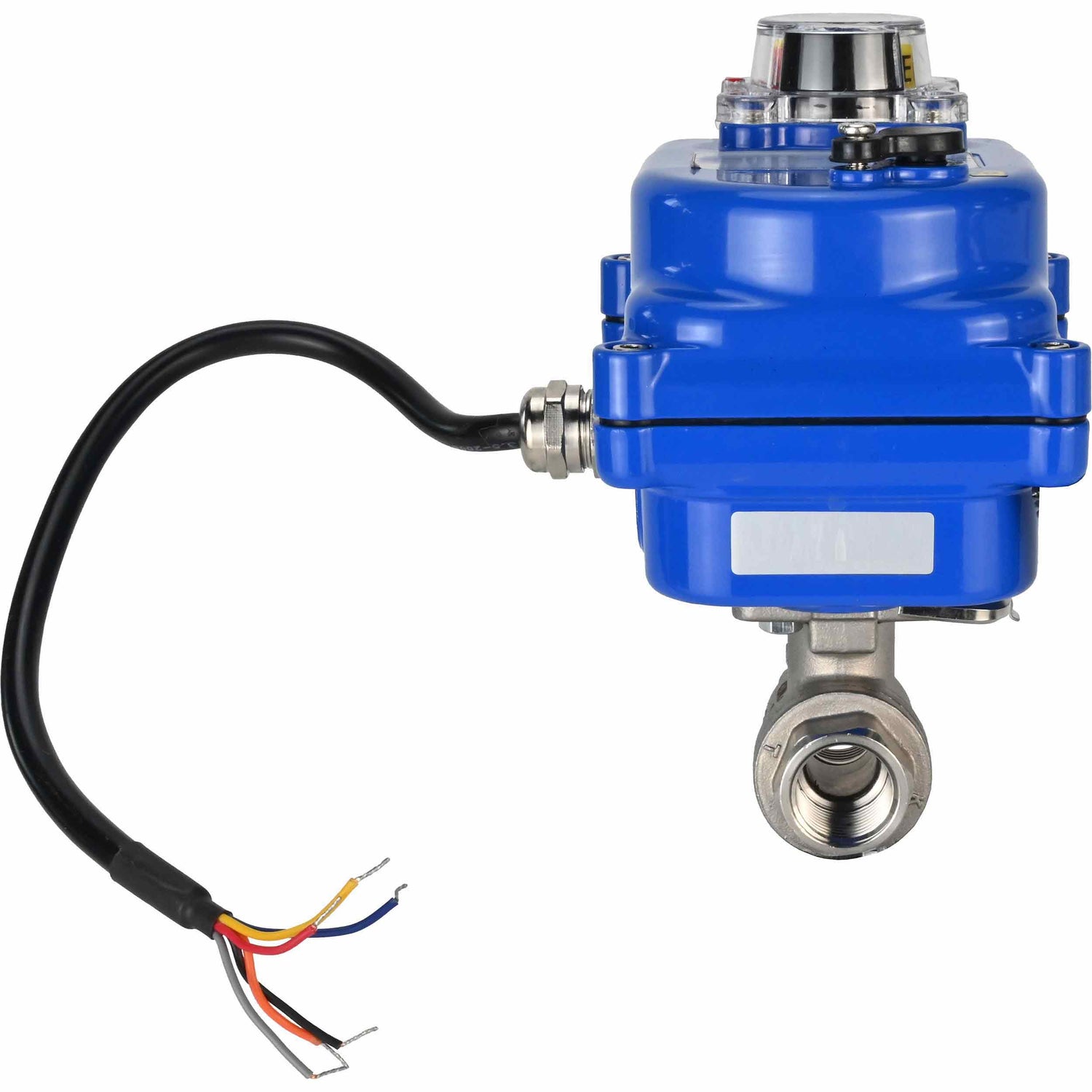

Edelstahl-Kugelhahn Elephant BVMP.316.230-ISO PSI914 SS316 mit Gewinde, elektrischer Schwenkantrieb Elephant 003 blau 220 V

Ein Kugelhahn aus Edelstahl ist ein zuverlässiges und vielseitiges Gerät zur Regelung des Durchflusses von Flüssigkeiten und Gasen in verschiedenen Industriezweigen. Er ist aus korrosionsbeständigem Edelstahl gefertigt, besitzt eine hohe Festigkeit und kann sowohl hohen Temperaturen als auch Drücken standhalten. Kugelhähne sind einfach zu bedienen, bieten eine sichere Abdichtung und minimieren das Risiko von Leckagen, was sie zu einer idealen Wahl für den Einsatz in der Öl- und Gasindustrie, in Wasseraufbereitungsanlagen, in der Lebensmittelindustrie und in anderen Bereichen macht, in denen ein zuverlässiges und langlebiges Ventil zur Regulierung von Stoffströmen benötigt wird.

Technische Parameter des Kugelhahns BV3232P(2pc)-FP-T-ISO-H QT-N-EM-O1-220VAC-U1 DN10 Ru63

• Nenndurchmesser DN - 10 mm
• Nenndruck PN - 63 bar
• Dichtheitsklasse nach GOST 9544-2015 – „A“
• Gehäusematerial – Edelstahl AISI/SS 316/08Х17Н13М2
• Typ des ISO-Flanschs der Fittings – F03, F04
• Größe der Verstärkungswelle (quadratisch) - 9x9 mm
• Drehmoment an der Welle - 4 Nm
• Kugelmaterial - Edelstahl AISI/SS 316/08Х17Н13М2
• Dichtungstyp - PTFE
• Verbindung - Innengewinde
• Krangerätetyp - Zweiwege
• Ventilkugeldurchgang – voller Durchgang
• Wasserhahn - nein
• Steuerungstyp: Elektrisch angetrieben
• Arbeitsumgebungstemperatur: -20 bis +230 °C
• Medium – Wasser, Luft, Dampf, Brauchwasser, Öl, Erdölprodukte
• Herkunftsland des Antriebs: China
• Anwendungsbereich - Wärmeversorgung
• Gewicht - 1,67 kg

Skizze des Kugelhahns BV3232P(2pc)-FP-T-ISO-H QT-N-EM-O1-220VAC-U1 DN10 Ru63

Gesamt- und Einbaumaße des Kugelhahns BV3232P(2pc)-FP-T-ISO-H QT-N-EM-O1-220VAC-U1 DN10 Ru63

• DN - 10 mm
• L - 63 mm
• A - 121 mm
• H - 147,2 mm
• D - 10 mm

QT-N-003EM-O1-220VAC-U1 blau - Eigenschaften

• Elektrischer Antriebstyp – Vierteldrehung
• Antriebsdrehmoment - 30 Nm
• Versorgungsspannung - 220 V
• Versorgungsspannung für Endschalter - 220 V
• Nennstromverbrauch - 0,1A
• Elektromotorleistung - 25 W
• Öffnungs-/Schließzykluszeit: 25 Sekunden.
• Gehäuseschutzart - IP67
• Verfügbarkeit der Handhilfsbetätigung – Sechskant
• Explosionsschutz des Gehäuses - nein
• Länge des Elektroantriebs - 121 mm
• Breite des Elektroantriebs - 100 mm
• Höhe des Elektroantriebs - 110,2 mm
• Herkunftsland - China
• Antrieb ISO-Flanschtyp - F03, F05
• Stabgröße - 11x11 mm
• Antriebsgewicht - 1,2 kg

Elektrischer Anschlussplan QT-N-003EM-O1-220VAC-U1 blau
