Elephant  |  SKU: D160-37993

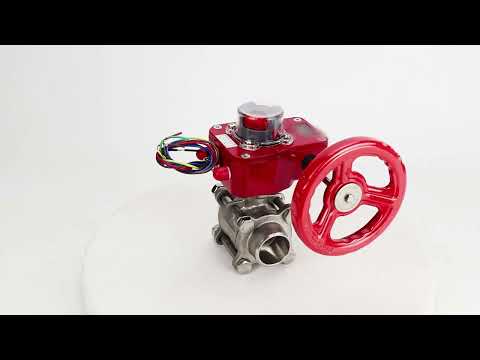

Edelstahl-Kugelhahn Elephant BVPP 316.200-ISO 914 PSI zum Schweißen, voller Durchgang, Gehäusematerial - Edelstahl AISI 316, mit ISO-Flansch und Getriebe Elephant GBBF mit Stellungsanzeige und Rückmeldesensor

€174,46
inkl. MwSt. Versand wird beim Checkout berechnet.

Edelstahl-Kugelhahn Elephant BVPP 316.200-ISO 914 PSI zum Schweißen, voller Durchgang, Gehäusematerial - Edelstahl AISI 316, mit ISO-Flansch und Getriebe Elephant GBBF mit Stellungsanzeige und Rückmeldesensor - DN15 / 63 bar ist auf Lager und wird versandt, sobald es wieder verfügbar ist

Lieferung und Versand

Die Lieferkosten werden während des Bestellvorgangs festgelegt und variieren je nach mehreren Faktoren, einschließlich Produkttyp, Lieferzeit, Dienstleister und Zielland.

Wenn Sie Fragen zu unseren Produkten, Lieferoptionen oder anderen Themen haben, zögern Sie nicht, uns zu kontaktieren.

Beschreibung

Der Edelstahlkugelhahn wird als Absperrarmatur in Wärme- und Wasserversorgungsanlagen, Dampf-, Kraftstoff- und Pneumatikanlagen mit Druckluft und neutralen Gasen eingesetzt. Der Einbau von Armaturen dieser Baureihe ist in Anlagen möglich, die flüssige und gasförmige Medien (Wasser, Öl, Öle, Dampf, Luft, Alkohole, Glykol usw.) transportieren, die nicht aggressiv auf die Werkstoffe der Armatur wirken.







Technische Daten der Kugelhähne Elephant BV3232P-FP-W-ISO DN10-100 Ru63, Gehäuse SS316 mit HGBF-Reduzierstück

Nenndurchmesser DN, mm 10-100
Arbeitsdruck PN, bar 63
Arbeitsumgebungstemperatur t, ⁰C -20 bis +200
Betriebsmedium Wasser, Dampf, Ölprodukte und andere flüssige oder gasförmige Medien, die gegenüber den Ventilwerkstoffen neutral sind
Pipeline-Anschluss Schweißen/Schweißen
Flusstyp volle Bohrung
Dichtheitsklasse des Kugelhahns „A“ gemäß GOST 9544-2015
Kontrolltyp Handbuch (Griff)
Zusatz Einbau von elektrischem oder pneumatischem Antrieb möglich (ISO 5211-2001)



Skizze der Kugelhähne Elephantu BV3232P-FP-W-ISO DN10-100 RU63, Gehäuse SS316 mit Getriebe HGBF



Abmessungen und Einbaumaße der Kugelhähne Elephant BV3232P-FP-W-ISO DN10-100 RU63, Gehäuse SS316 mit Getriebe HGBF

DN D, mm L±1,5, mm L1, mm H1, mm H2, mm
10 10 63 84 73 38.9
15 15 65 84  73 40
20 20 75 84 73 43.9
25 25 83 84 73 53
32 32 98 84 73 56
40 40 112 84 73 60
50 50 135 84 73 75
65 65 175 102 78 97
80 80 198 102 78 112
100 100 246 102 78 122





Detailskizze der Kugelhähne Elephant BV3232P-FP-W-ISO DN10-100 Ru63, Gehäuse SS316 mit Getriebe HGBF

Werkstoffe der Teile von Kugelhähnen Elephant BV3232P-FP-W-ISO DN10-100 RU63, Gehäuse SS316 mit Getriebe HGBF

NEIN. Teilename Material Menge
1 Rahmen SS316 1
2 Bolzenball S304/S316 1
3 Bolzen S201/S304 4~6
4 schrauben S201/S304 4~6
5 Siegel PTFE 1
6 Aktie SS304/SS316 1
7 Öldichtung S201/S304 1
8 schrauben S201/S304 1
9 Deckel WCB/CF8/CF8M 2
10 Sattelringe PPL 2
11 Anlaufscheibe PTFE 1
12 Hebel S201/S304 1
13 Griffschale PVC 1
14 Stopper S201/S304 1
15 O-Ring VITON 1





DN T, мм C, mm Drehmoment, Nm ISO5211 Gewicht, kg
10 131 9 3 F03/F04 0,578
15 131 9 6 F03/F04 0,645
20 131 9 6 F03/F04 0,810
25 167 11 6 F04/F05 1.085
32 167 11 7.5 F04/F05 1,66
40 193 14 18 F05/F07 2.195
50 193 14 28 F05/F07 3.025
65 242 17 32 F07/F10 5.910
80 272 17 38 F07/F10 8.135
100 295 17 80 F07/F10 15.15

Spezifikation
  • Herkunftsland
    China
  • Portöffnung
    Voller Hafen
  • Körpermaterial
    Rostfreier Stahl AISI 316
  • Materialball
    Rostfreier Stahl AISI 316
  • Materialkugeldichtung
    PTFE
  • Maximal zulässige Temperatur
    200 °C
  • Verbindungstyp
    Zum Schweißen
  • Steuerungstyp
    Hebelgriff
  • Betriebsumgebung
    Wasser, Luft, Ölprodukte
  • Anwendungen
    Wasserversorgung, Wärmeversorgung
  • Explosionsgeschützt
    Nein
  • Drehmoment
    180 Nm
  • Elektropneumatischer Stellungsregler
    Getriebe

Bewertungen (0)

Dokumentation

Zahlung & Sicherheit

Zahlungsmethoden

    Ihre Zahlungsinformationen werden sicher verarbeitet. Wir speichern keine Kreditkartendaten und haben keinen Zugriff auf Ihre Kreditkarteninformationen.ShareRewrite

    Verfügbare Varianten

    SKUAnschlussgrößeDruckPreis VerfügbarkeitAnzahl In den Warenkorb
    D160-37993DN1563 bar €174,46 0 Auf Lager
    D160-37999DN8063 bar €577,85 Ausverkauft
    D160-37998DN10063 bar €894,06 Ausverkauft
    D160-37992DN3263 bar €164,43 Ausverkauft
